Katalog Sistem Teknis

Ri4Power

(2)

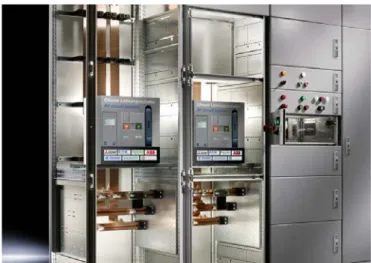

Ri4Power Form 1-4

Ri4Power Form 1-4 - Sistem individual untuk pemasangan switchgear tegangan rendah yang teruji dengan pembagian Form internal. Kombinasi fleksibel dari jenis bagian Ri4Power memungkinkan konfigurasi yang optimal untuk beragam penggunaan.

Ri4Power Form 1-4 menawarkan perlindungan operator yang sangat tinggi. Berkat isolasi busbar secara menyeluruh dan pembagian kompartemen, maka kemunculan dan penyebaran busur listrik gangguan dapat dihindari.

Keselamatan yang teruji

䡲 Teruji kesesuaiannya berdasarkan standar IEC 61 439-1 internasional yang berlaku

䡲 Pengujian dengan sertifikasi ASTA 䡲 Kategori perlindungan hingga IP 54

䡲 Perlindungan busur listrik gangguan yang teruji berdasarkan IEC 61 641

䡲 Perlindungan preventif tambahan untuk busur listrik gangguan

(3)

2 - 3 Katalog Sistem Teknis Rittal/Distribusi Daya

Ri4Power Form 1-4

Sistem modular

䡲 Untuk switchgear tegangan rendah dengan sertifikat rancangan berdasarkan IEC 61 439-1/-2 dan DIN EN 61 439-1/-2.

䡲 Untuk sistem kontrol dan distributor daya.

䡲 Solusi sistem terstruktur untuk switchgear dengan pembagian Form 1-4b.

䡲 Konfigurasi sistem yang praktis dan mudah dipasang.

Sistem busbar hingga 5500 A

䡲 RiLine – Sistem busbar ringkas hingga 1600 A. 䡲 Maxi-PLS – Sistem yang mudah dipasang.

䡲 Flat-PLS – Sistem bar pipih untuk persyaratan tinggi. 䡲 Sistem konduktor PE yang teruji.

䡲 Resistansi hubung singkat yang tinggi hingga Icw 100 kA

selama 1 dtk./Ipk 220 kA.

Sistem enklosur modular

䡲 Didasarkan pada platform enklosur TS 8. 䡲 Desain depan yang fleksibel dan modular. 䡲 Pelat atap sesuai dengan setiap persyaratan. 䡲 Konfigurasi kompartemen modular untuk pembagian

internal hingga Form 4b.

䡲 Penutup pelindung bahaya kontak internal untuk bagian pemutus sirkuit dan bagian saklar pemisah sekring NH. 䡲 Aksesori untuk Ri4Power.

Perencanaan mudah

䡲 Power Engineering No. model SV 3020.500

䡲 Konfigurasi switchgear tegangan rendah dengan sertifikat rancangan.

䡲 Memasang dengan cepat dan mudah menggunakan diagram pemasangan yang dibuat secara otomatis. 䡲 Pembuatan daftar komponen dengan output grafis.

(4)

Ri4Power Form 1-4 – Desain universal yang terbaik

Manfaat secara sekilas:

䡲 Fleksibilitas tinggi dengan pemilihan modul dan bagian 䡲 Pemasangan yang lebih mudah, lebih aman, dan lebih teruji 䡲 Solusi kualitas tinggi dengan perbandingan harga/kualitas

terbaik

䡲 Perencanaan sistem yang andal dan cepat dengan perangkat lunak Rittal Power Engineering

Berkat banyaknya jumlah modul dan bagian yang beragam ditambah dukungan pembagian Form 1-4, Ri4Power menawarkan solusi yang tepat untuk setiap pemasangan.

Baik di bidang industri pemrosesan, pabrik industri, pembangkitan listrik, maupun infrastruktur, solusi sistem Ri4Power cocok untuk semuanya.

1 2 3 4 5

Industri pemrosesan

䡲 Fasilitas pengolahan limbah air 䡲 Industri alat berat

Pabrik industri 䡲 Industri otomotif 䡲 Industri mesin Bangunan, infrastruktur 䡲 Sekolah 䡲 Bank

(5)

Ri4Power Form 1-4

1 Bagian pemutus sirkuit

䡲 Untuk switchgear dari semua produsen terkemuka seperti Siemens, ABB, Mitsubishi, Eaton, Terasaki,

Schneider Electric, dan General Electric.

䡲 Penggunaan pada pemutus sirkuit terbuka yang ringkas.

2 Bagian kopling

䡲 Kombinasi bagian pemutus sirkuit dengan riser busbar samping yang menghemat tempat.

䡲 Pemisahan yang aman dalam bagian busbar individual untuk meningkatkan ketersediaan sistem.

3 Bagian outlet

䡲 Desain fleksibel pada pemasangan interior.

䡲 Busbar distribusi yang diisolasi penuh dengan peralatan sambungan yang beragam.

䡲 Untuk kombinasi pemutus arus ringkas dan starter motor.

4 Ruang kabel

䡲 Inlet kabel opsional dari atas atau bawah.

䡲 Pemasangan yang fleksibel dengan aksesori sistem Rittal. 䡲 Form 4b yang tertinggi dengan ruang sambungan opsional.

5 Bagian saklar pemisah

sekring slimline

䡲 Untuk switchgear dari produsen seperti Jean Müller, ABB, Siemens.

䡲 Secara alternatif, juga sesuai untuk pemasangan modul perangkat dari produsen Jean Müller.

(6)

䡲 Tata letak modular yang umum

䡲 Teknik pemasangan yang cepat dan hemat waktu 䡲 Sesuai untuk pemutus sirkuit dari produsen terkemuka

misalnya ABB, Eaton, General Electric, Mitsubishi, Schneider Electric, Siemens, dan Terasaki

Bagian pemutus sirkuit digunakan sebagai infeed daya ke switchgear dan untuk output arus besar dari switchgear. Sistem busbar hingga 5500 A dengan Maxi-PLS atau Flat-PLS ditentukan dan dikonfigurasi secara individual berdasarkan kebutuhan.

Konsep modular yang umum dan kualitas produksi yang tinggi menjamin pemasangan yang cepat dan hemat waktu. Teknologi sistem Ri4Power Form 1-4 sesuai untuk pemutus sirkuit dari seluruh produsen terkemuka.

Semua diagram perlengkapan konektor dan braket sudut sam-bungan untuk menyambungkan pemutus sirkuit terbuka dapat dibuat dan dicetak menggunakan perangkat lunak Rittal Power Engineering mulai dari versi 6.2. Dengan demikian, semua komponen tembaga dapat dipersiapkan untuk pemasangan di awal.

(7)

Ruang sambungan

Penyusunan bar sambungan yang bertahap dan mudah dipasang.

Sistem sambungan kabel untuk sambungan optimal pada semua jenis konduktor.

Pemosisian bar yang fleksibel dalam ruang sambungan berkat sistem modular.

2

1

3

Pemutus arus

Pemutus sirkuit tersedia dalam versi yang dipasang permanen atau di rak, sehingga memungkinkan pemilihan posisi yang bebas.

Sistem sambungan yang lengkap dan sesuai untuk pemutus sirkuit terbuka (ACB) dari semua produsen terkemuka.

Pemasangan modular kompartemen untuk pemutus sirkuit dan grup fungsi sesuai dengan persyaratan Anda.

4

6

5

Mini-PLS

Maxi-PLS hingga 4000 A, dan sebagai alternatif, Flat-PLS hingga 5500 A.

Sistem busbar utama 3 atau 4 kutub.

Pemosisian busbar secara opsional di area atap, dasar, atau area belakang atas maupun bawah dimungkinkan.

”Sistem sambungan antar bagian” untuk semua sistem

busbar yang tidak memerlukan pengeboran. 10

7

9

8

Bagian pemutus sirkuit

(8)

Bagian pemutus sirkuit contoh sistem

Ikhtisar komponen

Enklosur Aksesori sistem enklosur

Komponen yang diperlukan untuk bagian pemutus sirkuit terdiri atas panel listrik, aksesori sistem panel listrik, komponen, dan sistem busbar.

Rittal Power Engineering

Untuk konfigurasi yang mudah dan cepat pada jenis bagian dan sistem, sebaiknya gunakan perangkat lunak Rittal Power Engineering. alat bantu perangkat lunak yang diperbarui secara terus-menerus dan berorientasi grafik ini memungkinkan konfigurasi khusus pelanggan dan secara otomatis membuat daftar komponen, diagram CAD, dan daftar pesanan perlengkapan dan panel. Dengan antarmuka ekspor, data dan diagram dapat dikirim secara mudah ke program lain seperti Word, Excel, atau Eplan Electric P8.

1 5 2 4 3 6

Konfigurasi kompartemen Sistem busbar

16 14 15 7 13 11 12 10 9 8 23 17 25 22 26 27 19 15 16 24 21 20 18

(9)

Katalog Sistem Teknis Rittal/Distribusi Daya 2 - 9

Bagian pemutus sirkuit contoh sistem

Enklosur Buah1) Pak

berisi No. model

Enklosur modular, P/T/L: 800 x 2200 x 800 mm 1 1 9670.828 Parameter konfigurasi: Dimensi enklosur P x T x L: 800 x 2200 x 800 mm, dengan dudukan 200 mm Pelat atap IP 2X Panel depan IP 2X Form 4b

Sistem busbar (SAS),

Maxi-PLS 3200 atas, 4 kutub, di area atap, tanpa penutup Versi busbar PE 80 x 10 mm Untuk pemutus arus (ACB) Mitsubishi AE, 3200 A, dalam sistem pemasangan rak 4 kutub,

posisi di belakang pintu, dengan sistem sambungan kabel

Maxi-PLS 3200 A, 4 kutub

Aksesori sistem enklosur

Komponen dudukan, depan dan belakang, tinggi 200 mm 1 1 8602.800

Panel dudukan, samping, tinggi 200 mm 1 1 8602.080

Panel depan IP 54, atas, P/T: 800 x 300 mm 1 1 9672.328

Panel depan IP 2X, bawah, P/T: 800 x 300 mm 1 1 9674.358

Pelat atap, IP 2X berventilasi, P/L: 800 x 800 mm 1 1 9659.535

Pintu parsial, P/T: 800 x 600 mm 2 1 9672.186

Konfigurasi kompartemen

Modul panel samping kompartemen, T/L: 600 x 800 mm 4 2 9673.086

Ruang sambungan modul panel samping kompartemen, T/L: 450 x 800 mm 2 2 9673.089 Braket sudut pemasangan untuk pembagi kompartemen untuk lebar enklosur 800 mm 4 8 9673.408 Braket sudut pemasangan untuk ACB + pembagi kompartemen untuk lebar_{enklosur 800 mm} 2 2 9673.428 Rel penyangga pemutus arus Form 2-4 untuk panjang enklosur 800 mm 2 2 9673.008

Perlengkapan pemasangan untuk pemutus arus 1 1 9660.970

Pembagi kompartemen untuk saluran SAS, berventilasi, P/L: 800 x 800 mm 3 4 9673.478

Pelat gland untuk pembagi kompartemen, P: 800 mm 3 4 9673.508

Pelat pemasangan parsial, P/T: 800 x 600 mm 1 1 9673.686

Isolator susunan 25 6 9660.200

Rel penyangga untuk isolator susunan untuk panjang enklosur 800 mm 5 2 9676.198 Sistem busbar

Penyangga busbar Maxi-PLS 3200 8 1 9659.000

Penyangga ujung Maxi-PLS 3200 8 2 9659.010

Attachment sistem, Maxi-PLS 3200, 4 kutub, di area atap 2 2 9650.080

Busbar Maxi-PLS 3200, 691 mm 4 1 9650.231

Braket sudut sambungan, atas, kode desain 828F8J1H8H6F16 1 1 9676.200

Braket sudut sambungan, bawah, kode desain 828F8J1H8H6F16 1 1 9676.210

Sambungan kontak U Maxi-PLS 3200, P: 100 mm 4 1 9650.181

Blok geser Maxi-PLS 3200, M12 8 15 9650.990

Perlengkapan konektor atas untuk ACB, kode desain 828F8J1H8H6F16 1 1 9676.910 Perlengkapan konektor bawah untuk ACB, kode desain 828F8J1H8H6F16 1 1 9676.912

Sambungan sekrup untuk braket sudut sambungan 2 8 9676.963

Busbar 80 x 10 mm, 792 mm 1 2 9661.180

Braket sudut kombinasi PE/PEN, pipih, 40 x 10 mm: 2 4 9661.240

1)_{Jumlah yang diperlukan.}

(10)

䡲 Pemisahan bagian busbar yang aman melalui pembagian kompartemen yang menyeluruh dan stabil

䡲 Mencegah kegagalan menyeluruh jika terjadi gangguan 䡲 Pilihan untuk pengurangan persyaratan terkait resistansi

hubung singkat total

Sistem busbar utama dari switchgear tegangan rendah terpu-tus dan tersambung secara aman dengan bagian kopling. Oleh karena itu, pada sistem dengan banyak infeed, kegagalan menyeluruh dan biaya yang mahal dapat dihindari jika terjadi gangguan. Selain itu, persyaratan terkait resistansi hubung singkat total dapat dikurangi.

Secara keseluruhan, biaya investasi, pengoperasian, dan pemeliharaan dikurangi dengan tingkat keamanan yang meningkat karena dalam pemeliharaan, masing-masing sistem

Bagian kopling merupakan kombinasi bagian pemutus arus dengan riser busbar yang dapat disusun ke kiri atau ke kanan. Oleh karena itu, dengan banyak komponen dan langkah kerja yang sama, terdapat keuntungan yang meyakinkan dalam hal harga dan waktu pada saat pemasangan.

(11)

Saklar kopling

Sistem sambungan yang lengkap dan sesuai untuk pemutus arus ACB seluruhnya berasal dari produsen terkemuka.

Arsitektur sistem yang sama seperti pada bagian pemutus arus mengurangi produk dan pemasangan yang berbeda.

Aksesori sistem terstandarisasi memungkinkan pema-sangan dengan cepat.

3 1 2

Riser busbar

Versi Maxi-PLS atau Flat-PLS alternatif.

Susunan riser yang hemat tempat, modular, dan fleksibel busbar (kiri, kanan, atau pada kedua sisi).

Pembagian kompartemen yang besar memberikan keamanan yang maksimum bagi manusia dan sistem.

4

5

6

Susunan busbar

Perutean busbar utama di area panel belakang. Juga dapat dirutekan pada posisi lain.

Pilihan penggunaan terpisah untuk kompartemen lain. Desain fleksibel dengan item standar, misalnya kontrol dan pemantau saklar kopling.

Pilihan pelat atap dan panel depan masing-masing yang dapat disesuaikan memungkinkan pemasangan perlengkapan switchgear yang optimal untuk proses.

9

8 9

7

Bagian kopling

(12)

Bagian kopling pada contoh sistem

Ikhtisar komponen

Komponen yang diperlukan untuk bagian kopling terdiri atas enklosur, aksesori sistem enklosur, kompartemen, dan sistem busbar.

Rittal Power Engineering

2 1 7 3 4 5 6 8

12 21 20 19 10 14 15 16 13 18 17 27 26 22 27 28 25 23 24 11 10 39 37 40 35 38 30 36 33 29 32 34 40 41 42 23 24 31

(13)

Enklosur modular, P/T/L: 800 x 2200 x 600 mm 1 1 9670.826

Enklosur busbar, P/T/L: 200 x 2200 x 600 mm 1 1 9670.226

Panel depan IP 2X, bawah, P/T: 800 x 300 mm 1 1 9672.358

Pelat atap berventilasi, IP 2X, P/L: 800 x 800 mm 1 1 9659.535

Konektor susunan, eksternal 6 6 8800.490

Braket sudut susunan TS/TS 4 4 8800.430

Sasis sistem untuk bagian kopling, untuk panjang enklosur 800 mm 2 2 9674.058 Sasis sistem TS, 23 x 73 mm, untuk panjang enklosur 800 mm 1 4 8612.580

Braket sudut pemasangan untuk pembagi kompartemen untuk lebar enklosur 600 mm 2 8 9673.406 Braket sudut pemasangan untuk pembagi kompartemen untuk lebar enklosur 425 mm 6 8 9673.405 Braket sudut pemasangan untuk ACB + pembagi kompartemen untuk lebar enklosur _{600 mm} 2 2 9673.426 Rel penyangga pemutus arus Form 2-4 untuk panjang enklosur 800 mm 2 2 9673.008

Perlengkapan pemasangan untuk pemutus arus 1 1 9660.970

Pembagi kompartemen, berventilasi, P/L: 800 x 600 mm 3 4 9673.484

Pembagi kompartemen untuk saluran SAS, berventilasi, P/L: 800 x 800 mm 2 4 9673.476

Pelat gland untuk pembagi kompartemen, P: 800 mm 2 4 9673.508

Isolator susunan 5 6 9660.200

Rel penyangga untuk isolator susunan untuk panjang enklosur 800 mm 1 2 9676.198

Rel pemasangan TS, 17 x 17 mm, P: 62,5 mm 2 12 9673.915

Sambungan konektor rangka untuk rel pemasangan TS 4 24 9673.901

Konektor sudut untuk rel pemasangan TS 2 10 9673.902

Perlengkapan pemasangan set kopling untuk lebar enklosur 600 mm 1 1 9674.196 1)_{Jumlah yang diperlukan.}

Parameter konfigurasi: Dimensi enklosur P x T x L: 800 x 2200 x 600 mm, 200 x 2200 x 600 mm, dengan dudukan 200 mm Pelat atap IP 2X berventilasi Panel depan IP 2X berventilasi Form 4b

Sistem busbar (SAS)

Maxi-PLS 2000 atas, 4 kutub, di area belakang, tanpa penutup

Versi busbar PE 80 x 10 mm Untuk pemutus arus (ACB) ABB, E2, 2500 A,

pemasangan statis 4 kutub, posisi di belakang pintu Sistem busbar bawah Maxi-PLS 2000, 4 kutub, langsung di bawah pemutus arus

Bagian kopling pada contoh sistem

(14)

Sistem busbar Buah1) Pak

Penyangga busbar Maxi-PLS 2000 24 1 9649.000

Penyangga busbar Maxi-PLS 2000, dapat dipasang di atas 8 1 9649.160

Penyangga ujung Maxi-PLS 2000 4 2 9649.010

Attachment sistem Maxi-PLS 2000/4, RB, sasis rangka 2 2 9640.098

Attachment sistem Maxi-PLS 2000/4, di area atap 8 2 9640.080

Rel adapter 2 4 8800.320

Busbar Maxi-PLS 2000, panjang khusus 1299 mm 1 1 9640.368

Braket sudut sambungan untuk Maxi-PLS 1600/2000, 4 kutub, 2 x 100 x 10 mm, _{Kode desain 826D9A2G4H6D26} 1 1 9676.210 Perlengkapan konektor atas untuk ACB, kode desain 826D9A2G4H6D26 1 1 9676.910 Perlengkapan konektor bawah untuk ACB, kode desain 826D9A2G4H6D26 1 1 9676.912

Baut ulir M10 x 70 mm 16 8 9676.976

Sambungan sekrup untuk braket sudut sambungan 8 8 9676.962

Sambungan kontak U Maxi-PLS 2000, P: 100 mm 8 1 9640.181

Konektor sudut, kode desain 826D9X0A 4 1 9675.840

Baut sambungan M10 x 45 mm 16 8 9676.972

Blok geser Maxi-PLS 2000, M10 16 15 9640.980

Konektor sudut, kode desain 226X0D2B 1 1 9675.840

Busbar 80 x 10 mm, 992 mm 1 2 9661.100

Braket sudut kombinasi PE/PEN, pipih, 40 x 10 mm: 2 4 9661.240

1)_{Jumlah yang diperlukan.} Parameter konfigurasi: Dimensi enklosur P x T x L: 800 x 2200 x 600 mm, 200 x 2200 x 600 mm, dengan dudukan 200 mm Pelat atap IP 2X berventilasi Panel depan IP 2X berventilasi Form 4b

Sistem busbar (SAS)

Maxi-PLS 2000 atas, 4 kutub, di area belakang, tanpa penutup

Versi busbar PE 80 x 10 mm Untuk pemutus arus (ACB) ABB, E2, 2500 A,

pemasangan statis 4 kutub, posisi di belakang pintu

Sistem busbar bawah Maxi-PLS 2000, 4 kutub, langsung di bawah pemutus arus

Bagian kopling pada contoh sistem

(15)

(16)

䡲 Dapat digunakan untuk unit kontrol dan distributor daya 䡲 Konfigurasi kompartemen yang khusus dan sesuai kebutuhan

䡲 Sambungan sistem busbar distribusi yang mudah dan aman pada sistem busbar utama

䡲 Fleksibilitas dalam perencanaan, penyesuaian yang mudah, pemasangan yang lebih cepat, dan keamanan yang tinggi dapat dipastikan

Baik untuk pemasangan switchgear, outlet catu daya maupun kontrol, rentang penggunaan untuk bagian outlet sangat beragam. Dengan komponen multi-fungsi, setiap komparte-men dapat dipasang dengan cepat dan sesuai kebutuhan. Sistem busbar distribusi dapat dipasang di samping, di belakang, atau langsung di kompartemen serta dapat disam-bungkan pada sistem busbar utama dengan mudah dan aman melalui komponen sistem.

Keunggulan pada saat pemasangan dan juga pada pengo-perasian berikutnya dapat dipastikan: perencanaan proyek yang mudah, pemasangan yang cepat, penyesuaian yang fleksibel, dan keamanan yang tinggi.

(17)

Busbar distribusi

RiLine ideal untuk arus terukur yang kecil.

Juga dapat digunakan pada arus yang lebih tinggi untuk busbar utama Maxi-PLS atau Flat-PLS.

Isolasi dan penutup yang mudah dengan komponen standar.

Perlengkapan konektor T untuk menyambungkan sistem busbar utama dan distribusi.

3

1

2 1

Kompartemen

dengan outlet daya

Pemasangan interior secara terpisah, fleksibel, dan sesuai permintaan.

Susunan busbar distribusi untuk sistem busbar dalam ruangan, sebagai alternatif:

– di belakang kompartemen/pelat pemasangan parsial – di samping di dekat bagian outlet modular untuk

infeed samping dalam kompartemen.

Adapter komponen CB untuk menghemat waktu dan pemasangan pemutus arus yang mudah dipelihara hingga 630 A. 5 8 6 4

Kompartemen

dengan unit kontrol

Penggunaan unit kontrol berdasarkan spesifikasi masing-masing.

Untuk semua produsen switchgear dan perangkat kontrol terkemuka, termasuk Siemens, ABB, Mitsubishi, Eaton, Schneider Electric, General Electric, dan Terasaki.

Konfigurasi yang mengoptimalkan ruang melalui penumpukan tinggi kompartemen masing-masing.

Aksesori sistem Rittal memberikan peralatan yang lengkap dan banyak variasi desain yang berorientasi pada penggunaan yang dimaksudkan.

9 8 10 10 7

Bagian outlet

(18)

Bagian outlet contoh sistem

Ikhtisar komponen

Komponen yang diperlukan untuk bagian outlet kabel terdiri atas enklosur, aksesori sistem enklosur, komparte-men, dan sistem busbar.

Rittal Power Engineering

1 6 2 4 5 3 7

19 13 18 16 10 11 14 17 12 15 9 22 21 20 23 28 30 31 26 24 27 34 29 25 33 28 27 32

(19)

Enklosur modular, P/T/L: 600 x 2200 x 600 mm 1 1 9670.626 Parameter konfigurasi: Dimensi enklosur P x T x L 600 x 2200 x 600 mm, dengan dudukan 200 mm Pelat atap IP 54 tertutup Panel depan IP 54 tertutup Form 4a

Sistem busbar utama RiLine, PLS 1600,

4 kutub, di area belakang atas, dengan penutup

Versi busbar PE 30 x 10 mm Sistem busbar distribusi RiLine, PLS 1600, 4 kutub, di kompartemen (dalam ruangan),

dengan penutup

Desain kompartemen dan adapter khusus perangkat

Panel depan IP 54, bawah, P/T: 600 x 100 mm 7 5 9672.336

Pelat atap tertutup, P/L: 600 x 600 mm 1 1 9671.666

Pelat gland untuk modul panel samping kompartemen 3 4 9673.194

Braket sudut pemasangan untuk pembagi kompartemen untuk lebar enklosur 425 mm 6 8 9673.405 Braket sudut pemasangan untuk pembagi kompartemen untuk lebar enklosur 600 mm 8 8 9673.406

Pembagi kompartemen untuk RiLine, P/L: 600 x 401 mm 7 4 9673.454

Rangka penyangga untuk perangkat terpasang rel DIN, P: 600 mm, 2 baris 1 1 9674.762

Sistem busbar

Penyangga busbar PLS 1600 PLUS 7 4 9342.004

Penutup ujung untuk PLS 1600 PLUS 1 2 9342.074

Busbar PLS 1600 A, panjang 495 mm 4 3 3527.000

Baki dasar untuk PLS 1600 PLUS 2 2 9342.134

Bagian penutup, L: 1100 mm 2 2 9340.214

Panel penyangga 14 5 9340.224

Adapter komponen CB 160 A, 690 V, outlet di bawah, 3 kutub 1 1 9342.510 Adapter komponen CB 160 A, 690 V, outlet di bawah, 4 kutub 2 1 9342.514

Adapter komponen CB 250 A, 690 V, outlet di bawah, 4 kutub 2 1 9345.614

Adapter komponen CB 630 A, 690 V, outlet di bawah, 3 kutub 3 1 9345.710

Strip konektor, P: 25 mm, untuk SV 9345.710 4 4 9342.720

Busbar, 30 x 10 mm, untuk panjang enklosur 600 mm 1 2 9661.360

Braket sudut kombinasi PE/PEN, 30 x 10 mm 2 4 9661.230

Attachment sistem untuk panjang enklosur 600 mm 1 1 9674.006

Konektor T, kode desain 626X0T2T1 1 1 9675.100

Busbar distribusi PLS 1600, dalam ruangan, untuk tinggi enklosur 2200 mm 4 1 9675.242 1)_{Jumlah yang diperlukan.}

Bagian outlet contoh sistem

(20)

䡲 Berbagai aksesori sistem untuk perutean kabel yang optimal 䡲 Pilihan perutean kabel dari bawah, atas, atau dari bawah

dan atas

䡲 Tersedia berbagai gland inlet kabel 䡲 Konfigurasi perlindungan bahaya kontak

Distribusi kabel dan saluran di dalam dan luar kompartemen masing-masing merupakan fungsi dari ruang kabel. Berdasarkan pada sistem busbar utama yang dipilih, kabel dapat dirutekan dari bawah, atas, atau dari bawah dan atas. Untuk pelat atap, tersedia berbagai pilihan gland inlet kabel. Sistem busbar utama akan ditutup berdasarkan jenis dan konfigurasi perlindungan bahaya kontak.

Untuk versi busbar distribusi PE dan N, Ri4Power memberikan setiap pilihan yang mungkin. Dalam setiap kasus, spesifikasi pembuat sistem dapat dipenuhi secara efektif dan optimal.

(21)

Enklosur ruang kabel TS 8

Pelat atap untuk pelat gland kabel, gland inlet kabel.

Penutup sistem busbar utama

Rel pemasangan TS sebagai konstruksi bantu.

Sistem busbar utama dengan RiLine,

dan sebagai alternatif, Maxi-PLS atau Flat-PLS. 4

3

1

2

Busbar distribusi PE dan N

Penyangga busbar untuk busbar distribusi PE dan N.

Busbar distribusi sesuai untuk tinggi enklosur.

Konstruksi penyangga dari rel pemasangan TS untuk pengencangan masing-masing.

5

7 6

PE/PEN, perutean kabel,

dudukan

Busbar PE/PEN ditetapkan menurut panjang enklosur. Dapat dikonfigurasikan dalam berbagai penampang lintang.

Braket sudut kombinasi PE/PEN untuk pemasangan bar PE dan menyambungkan enklosur TS 8 pada sarana pengaman.

Rel profil C untuk pemasangan kabel, dan sebagai alternatif, rel penahan kabel dari profil braket sudut.

Pada pelat dasar yang lebarnya dibagi.

Komponen dudukan, depan dan belakang, serta panel dudukan, samping.

11 10 9 8 12 12

Ruang kabel

(22)

Ruang kabel contoh sistem

Ikhtisar komponen

Komponen yang diperlukan untuk ruang kabel terdiri atas enklosur, aksesori sistem enklosur, kompartemen, dan sistem busbar.

Rittal Power Engineering

1 7 2 3 6 8 5 4

15 12 9 15 16 10 13 11 11 17 17 14 15 23 25 18 19 27 26 21 20 22

(23)

Enklosur modular, P/T/L: 400 x 2200 x 600 mm 1 1 9670.426 Parameter konfigurasi: Dimensi enklosur P x T x L 400 x 2200 x 600 mm, dengan dudukan 200 mm Pelat atap untuk pelat gland kabel

Form 4a

Sistem busbar utama RiLine, PLS 1600,

4 kutub, di area belakang atas, dengan penutup

Versi busbar PE 30 x 10 mm Versi bar distribusi PE/N PE + N

PE 30 x 10 mm N 30 x 10 mm Rel penahan kabel Rel profil C

Panel depan IP 54, bawah, P/T: 400 x 100 mm 1 1 9672.334

Pelat atap untuk pelat gland kabel, P/L: 400 x 600 mm 1 1 9671.546

Gland inlet kabel, M25/32/40/50/63 1 1 9665.760

Gland inlet kabel, dengan fitting inlet 1 1 9665.780

Gland inlet kabel, tertutup 1 4 9665.785

Rel penyangga untuk TS 8, P/L: 600 mm 4 2 9676.196

Pelat penutup sistem busbar utama, P: 400 mm 1 1 9673.542

Konektor T untuk rel pemasangan TS 3 24 9673.903

Sistem busbar

Penyangga busbar PLS 1600 PLUS 2 4 9342.004

Penutup ujung untuk PLS 1600 PLUS 1 2 9342.074

Busbar PLS 1600 A, panjang 495 mm 4 3 3527.000

Baki dasar untuk PLS 1600 PLUS 1 2 9342.134

Bagian penutup, L: 1100 mm 1 2 9340.214

Panel penyangga 2 5 9340.224

Busbar, 30 x 10 mm, untuk panjang enklosur 400 mm 1 2 9661.340

Braket sudut kombinasi PE/PEN, 30 x 10 mm 2 4 9661.230

Attachment sistem untuk panjang enklosur 400 mm 1 1 9674.004

Busbar distribusi 30 x 10 mm, dalam ruangan, untuk tinggi enklosur 2000 mm 2 1 9675.220

Penyangga busbar N/PE, 2 kutub 7 4 9340.040

Ruang kabel contoh sistem

(24)

䡲 Distribusi energi yang ringkas dan variabel khusus untuk switchgear yang dipasang sekring

䡲 Sesuai untuk teknologi penggunaan kombinasi switchgear

䡲 Resistansi hubung singkat hingga 100 kA, juga untuk sistem busbar distribusi

䡲 Pembagian internal berdasarkan persyaratan pelanggan, mulai dari Form 1 hingga 4b

Distribusi energi listrik dengan switchgear yang dipasang sekring akan diwujudkan dengan bagian saklar pemisah sekring yang praktis dan variabel.

Melalui sistem pemasangan modular Ri4Power, pemasangan saklar pemisah sekring dapat sepenuhnya disiapkan untuk ukuran 00 hingga 3 dari merek Jean Müller atau ABB/Siemens. Dengan modul komponen Jean Müller, unit kontrol beraliran tegangan yang dapat saling dipertukarkan juga dapat diintegrasikan pada bagian saklar pemisah sekring.

Penentuan dimensi busbar distribusi dilakukan berdasarkan persyaratan yang sesuai dengan permintaan dan keuangan. Sistem busbar utama dan busbar distribusi dapat dikonfigurasi untuk resistansi hubung singkat hingga 100 kA selama 1 detik. Pembagian internal pada bagian saklar pemisah sekring diwujudkan berdasarkan setiap persyaratan pelanggan, mulai dari Form 1 hingga 4b melalui pilihan komponen opsional.

(25)

sekring slimline

Mini-PLS

Bar tembaga pipih yang tersedia di pasaran dapat diakomodasi dengan ukuran 50 x 10 hingga 100 x 10 mm untuk arus terukur hingga 2100 A.

Sambungan busbar distribusi dengan blok terminal tanpa perlu dibor.

Susunan penyangga busbar fleksibel pada kisi 25 mm untuk pemasangan saklar pemisah sekring secara optimal.

3

1 2

Ruang switchgear

Pemasangan interior masing-masing untuk:

Saklar pemisah sekring Jean Müller Sasil, Modul perangkat Jean Müller

Saklar pemisah sekring SlimLine ABB/ Saklar pemisah sekring Siemens 3NJ62

Penempatan panel ventilasi secara variabel di antara saklar pemisah sekring berdasarkan petunjuk produsen.

6 4

5 6

Ruang sambungan kabel

Dapat ditingkatkan hingga Form 4b dengan penutup ruang sambungan khusus perangkat.

Desain khusus penggunaan PE dan N untuk sistem busbar distribusi.

Perlindungan bahaya kontak opsional pada jenis pemasangan terbuka.

9

8

7

Bagian saklar pemisah

(26)

Bagian saklar pemisah sekring untuk contoh sistem

Ikhtisar komponen

Komponen yang diperlukan untuk bagian pemutus arus terdiri atas enklosur, aksesori sistem enklosur, kompartemen, dan sistem busbar.

Rittal Power Engineering

1 6 7 7 7 3 2 4 5 5 5 4

11 9 10 8 18 20 19 22 17 16 21 23 25 26 24 14 15 12 13 13 15 12 14

(27)

berisi No. model Enklosur saklar pemisah sekring, P/T/L: 1200 x 2000 x 800 mm 1 1 9670.108

Parameter konfigurasi:

Dimensi enklosur P x T x L

1200 x 2000 x 800 mm, dengan dudukan 200 mm Pelat atap IP 2X berventilasi Panel depan IP 2X berventilasi Form 4b

Sistem busbar atas Flat-PLS 100, 4 kutub, 4 x 100 x 10 mm, diperkuat, di area atap dengan penutup Versi busbar PE 80 x 10 mm Untuk saklar pemisah sekring NH Jean Müller (JM), Jenis Sasil

Panel depan IP 3X, dengan bukaan ventilasi 1 1 9674.340

Perlengkapan pemasangan bagian saklar pemisah sekring JM, T: 2200 mm 1 1 9674.350 Pelat atap IP 2X, berventilasi, P/L: 1200 x 800 mm, tinggi 72 mm 1 1 9659.555

Konektor susunan, eksternal 6 6 8800.490

Braket sudut susunan TS/TS 4 4 8800.430

Rel penyangga untuk TS 8, P/L: 800 mm 4 2 9676.198

Panel pembagi, bagian saklar pemisah sekring JM/ABB, T/L: 2000 x 800 mm 1 1 9674.308

Pelat pembagi, bagian saklar pemisah sekring JM 2 1 9674.346

Perlindungan bahaya kontak bagian saklar pemisah sekring, P/L: 1200 x 800 mm 1 1 9674.368

Sistem busbar

Penyangga busbar Flat-PLS 100 untuk bar stabiliser 12 1 9676.021

Attachment sistem untuk penyangga busbar Flat-PLS 100, _{di atap/dasar, 3/4 kutub, L: 800 mm} 3 2 9674.184

Bar stabiliser busbar, 4 kutub 3 2 9676.025

Busbar E-Cu, 100 x 10 x 2400 mm 8 1 3590.015

Claw busbar hingga 4 x 100 x 10 mm, 1 kutub 12 1 9676.019

Sambungan sekrup M10 x 120 12 8 9676.812

Sambungan kontak untuk Flat-PLS, 4 bar, P: 60 mm 4 1 9676.546

Braket sudut sambungan bagian saklar pemisah sekring, kode desain 108X0M1F 1 1 9674.480 Penyangga ujung untuk bagian saklar pemisah sekring, 3/4 kutub, panjang enklosur: _{100 mm} 1 1 9674.430 Penyangga busbar bagian saklar pemisah sekring, 3/4 kutub, panjang enklosur: _{100 mm} 6 1 9674.410 Busbar distribusi untuk bagian saklar pemisah sekring, P/T: 100/2000 mm 4 1 9674.420

Blok terminal untuk busbar distribusi, 80/100 mm 4 1 9674.488

Penutup untuk busbar distribusi bagian saklar pemisah sekring JM, _{Tinggi enklosur: 2000/2200 mm} 1 1 9674.380

Rel pemasangan untuk pemasangan penutup busbar distribusi bagian saklar

pemisah sekring JM, tinggi enklosur: 2000/2200 mm 1 1 9674.381

Penyangga busbar hingga 1600 A, 3 kutub, _{Jarak antar pusat bar 185 mm untuk E-Cu 50 x 10 hingga 80 x 10 mm} 2 2 3052.000

Busbar distribusi, P/T: 80/2000 mm 1 1 9674.408

Busbar, 1192 x 80 x 10 mm, untuk panjang enklosur 1200 mm 1 2 9661.120

Braket sudut kombinasi PE/PEN, pipih, E-Cu 40 x 10 mm 2 4 9661.240

Bagian saklar pemisah sekring untuk contoh sistem

(28)

䡲 Produktivitas tinggi dengan perencanaan proyek yang mudah dan pemasangan teknologi sistem yang cepat.

䡲 Sambungan kabel dan busbar dibuat dengan sistem blok geser yang telah teruji dan terpercaya, tanpa perlu dibor.

䡲 Desain busbar yang ringkas.

䡲 Seluruhnya terbuat dari komponen sambungan yang distandarisasi.

䡲 Standar keselamatan yang tinggi.

Sistem busbar Maxi-PLS yang inovatif memungkinkan konfigurasi distributor bertegangan rendah dan switchgear bertegangan rendah yang berorientasi pelanggan dalam sistem bangunan, industri, dan pemulihan energi regeneratif. Sistem busbar Maxi-PLS yang distandarisasi memiliki desain yang sangat ringkas dan teknologi pemasangan yang begitu sederhana. Sistem Maxi-PLS dengan pengaturan yang ditingkatkan sangat cocok untuk sambungan kabel dan saluran eksternal.

Semua komponen sistem distandarisasi, diproduksi secara massal, dan tersedia ekspansi. Dengan demikian, Maxi-PLS menjadi penghubung ideal antara catu daya dan distribusi daya hingga peralatan yang terkecil.

(29)

Sistem busbar Maxi-PLS

Teknologi sistem bermanfaat

䡲 Teknologi sistem bermanfaat dan pola kisi dimensi yang terkoordinasi untuk pemasangan penyangga dan bar Maxi-PLS secara cepat dengan ukuran yang sesuai. 䡲 Desain ringkas dengan penampang profil persegi

(45 x 45 mm hingga 2500 A, 60 x 60 mm hingga 4000 A). 䡲 Ukuran panjang bagian ditentukan agar sesuai dengan

panjang enklosur.

䡲 Perlindungan bahaya kontak terpisah dengan pemasangan klip penutup secara mudah.

Empat bidang pemasangan

䡲 Keempat bidang pemasangan pada busbar Maxi-PLS-akan memudahkan pemasangan dan kontak pada semua sisi tanpa perlu dibor.

䡲 Melalui sambungan kontak, sambungan langsung dari kisi yang saling berpotongan dapat dibuat.

Sambungan yang mudah dan

praktis

䡲 Kontak kontinu dari konduktor bundar, tembaga pipih ber-laminasi, braket sambungan, dan perlengkapan konektor. 䡲 Baut sambungan dan pelat sambungan untuk terminal

cincin, serta semua varian konduktor bundar dan bar pipih. 䡲 Susunan bertingkat menjamin pemasangan kabel dan

(30)

䡲 Sistem busbar hingga 5500 A/100 kA 1 dtk. 䡲 Untuk bar tembaga pipih yang tersedia di pasaran. 䡲 Sangat fleksibel dan mudah dipasang.

䡲 Peningkatan resistansi hubung singkat yang hemat biaya. 䡲 Perlindungan bahaya kontak yang efektif.

䡲 Standar keselamatan yang tinggi.

Untuk memenuhi permintaan energi global yang semakin besar, switchgear bertegangan rendah harus jauh lebih besar dan kuat. Akhir-akhir ini, terdapat peningkatan jumlah pema-sangan dengan arus terukur sebesar 3200 hingga 4000 A, dan bahkan lebih tinggi. Untuk memenuhi kebutuhan tersebut, Rittal menawarkan Flat-PLS, yakni sistem busbar untuk arus terukur dengan kapasitas beban hingga 5500 A.

Dengan sistem busbar Flat-PLS, penawaran modular yang telah teruji dan terpercaya untuk produsen switchgear akan semakin luas, sehingga Ri4Power tersedia sebagai sistem switchgear bertegangan rendah dengan sertifikat rancangan hingga 5500 A dengan bar tembaga pipih yang tersedia di pasaran.

(31)

Sistem busbar Flat-PLS

Penentuan dimensi dalam

berbagai varian

䡲 Penentuan dimensi busbar dalam berbagai varian hanya dengan dua varian penyangga busbar untuk format bar mulai dari 40 x 10 hingga 60 x 10 serta 80 x 10, dan 100 x 10 mm.

䡲 Juga sesuai untuk bar aluminium dan bar aluminium berlapis tembaga.

䡲 Setiap penyangga memungkinkan pemasangan 2, 3, atau 4 subkonduktor per fasa.

䡲 Adaptasi yang optimal dengan arus terukur yang sesuai. 䡲 Sangat fleksibel dan mudah dipasang dengan

rancangan penyangga 4 bagian.

Sambungan tanpa perlu dibor

䡲 Sambungan sistem busbar Flat-PLS tanpa perlu dibor karena adanya konektor longitudinal.

䡲 Disesuaikan dengan kebutuhan Anda.

䡲 Peningkatan resistansi hubung singkat melalui konsep pemasangan 3 tahap dengan claw busbar dan bar kestabilan.

Perlindungan bahaya kontak

seluruh sisi

䡲 Perlindungan bahaya kontak seluruh sisi melalui rangkaian variabel dari bagian penutup dan komponen penutup dengan ukuran yang sesuai untuk busbar dan perleng-kapan konektor.

䡲 Mengurangi potensi kecelakaan dan busur listrik. 䡲 Meningkatkan keandalan switchgear bertegangan rendah

secara signifikan.

䡲 Claw busbar opsional juga dapat diintegrasikan pada perlindungan bahaya kontak.

(32)

䡲 Sistem busbar yang telah teruji untuk digunakan dalam distribusi daya.

䡲 Cocok untuk pemasangan saklar pemisah sekring NH (100/185 mm).

䡲 Perakitan pada pelat pemasangan atau rangka pemasangan.

1

2

3

Sistem ini dirancang untuk pemasangan saklar pemisah sekring NH, serta untuk transmisi dan distribusi daya yang aman.

(33)

Sistem busbar (100/185/150

mm)

1 Mini-PLS

Jarak antar pusat bar 100 mm

䡲 Penyangga busbar dirancang untuk mengakomodasi celah pemasangan bar hingga 60 x 10 mm.

䡲 Telah teruji untuk aplikasi dengan arus pengoperasian terukur hingga 1250 A dan arus hubung singkat maks. 110 kA.

Sistem busbar dengan jarak antar pusat bar 100 mm digunakan untuk pemasangan saklar pemisah sekring NH berukuran 00. Penggunaan insert memungkinkan pengurangan menjadi 50 x 10 mm, 40 x 10 mm, atau 30 x 10 mm.

2 Mini-PLS

Jarak antar pusat bar 185 mm

䡲 Penyangga busbar dirancang untuk mengakomodasi celah pemasangan bar hingga 80 x 10 mm.

Sistem busbar dengan jarak antar pusat bar 185 mm terutama digunakan untuk pemasangan saklar pemisah sekring NH berukuran 00, 1, 2, dan 3.

Pengencangan memungkinkan dikuranginya dimensi celah pemasangan bar menjadi 60 x 10 mm atau 50 x 10 mm. Rancangan khusus dari penyangga busbar akan membantu memudahkan pemasangan atas di sekitar penyangga. Selain itu, masing-masing modul penyangga busbar juga dapat digunakan sebagai penyangga 1 kutub untuk aplikasi konduktor PE, PEN, atau netral.

3 Mini-PLS

Jarak antar pusat bar 150 mm

䡲 Sistem busbar distribusi untuk dua konduktor yang berposisi paralel dengan satu sama lain. Dengan demikian, penyambungan kabel, saluran, dan busbar berlaminasi menggunakan pelat sambungan menjadi mudah, tanpa perlu dibor.

Sistem busbar adalah cara termudah untuk mendistribusikan arus tinggi hingga 3000 A melalui dua bar tembaga pipih yang paralel. Dengan adanya elemen perantara 10 mm, bar tembaga pipih berukuran 60 x 10 mm dapat digunakan sebagai alternatif. Sistem ini terutama digunakan dalam sistem yang tidak memerlukan pemasangan peralatan atau adaptor secara langsung.

Dua varian penyangga tersedia dengan jarak antar pusat bar 150 mm:

䡲 2 x 3 kutub hingga 2500 A (celah pemasangan bar 80 x 10 mm)

䡲 2 x 3 kutub hingga 3000 A (celah pemasangan bar 100 x 10 mm)

(34)

䡲 Paket sistem yang distandarisasi untuk pemutus arus yang sesuai dengan pasaran.

䡲 Pemasangan yang mudah dan cepat dengan komponen standar dan komponen sambungan yang siap dipasang. 䡲 Susunan bar yang praktis dan paralel melalui pemosisian

sambungan yang disesuaikan dengan masing-masing pemutus arus.

䡲 Sambungan yang distandarisasi dan telah teruji. 䡲 Standar keselamatan yang tinggi.

Begitu mudahnya pemasangan distributor dan switchgear bertegangan rendah dalam rentang arus yang tinggi. Berbagai komponen sistem siap dikonfigurasi.

Hal yang sama juga berlaku untuk seluruh sistem sambungan: Paket sistem lengkap, yang disesuaikan untuk semua pemutus arus umum, switchgear NH, atau versi konduktor lainnya, memastikan sambungan yang optimal dengan komponen

Semua diagram perlengkapan konektor dan braket sambungan untuk menyambungkan pemutus arus terbuka dapat dibuat dan dicetak dengan perangkat lunak Rittal Power Engineering, mulai dari versi 6.2.

Artinya, semua komponen tembaga dapat disiapkan untuk pemasangan sejak dini.

(35)

Sistem sambungan

Perlengkapan konektor

䡲 Sambungan ke sistem busbar Maxi-PLS dan Flat-PLS dibuat menggunakan komponen terstandarisasi yang disesuaikan dengan masing-masing pemutus arus. 䡲 Sambungan yang distandarisasi dan telah teruji mulai

dari sambungan kabel masuk pada bagian saklar melalui sambungan pemutus arus hingga ke busbar utama. 䡲 Sesuai untuk semua pemutus sirkuit standar. 䡲 Braket sambungan siap pasang yang telah dirakit

sebelumnya.

䡲 Diagram yang disiapkan dengan perangkat lunak Rittal ”Power Engineering” mulai dari versi 6.2.

Sistem sambungan

䡲 Semua sistem busbar memiliki komponen sambungan yang memungkinkan penyambungan secara mudah dan aman untuk masing-masing jenis konduktor.

䡲 Melalui sambungan kontak atau rol tembaga, bar tembaga yang kokoh pun dapat disambungkan dengan mudah ke busbar utama tanpa menimbulkan gangguan.

䡲 Bila menyambungkan ke sistem busbar Maxi-PLS, sasis isolator dapat digunakan secara opsional untuk meningkatkan jarak bebas dan jarak rambat.

Sertifikat rancangan

䡲 Telah melalui pengujian kesesuaian berdasarkan EN 60 439-1/IEC 60 439-1.

䡲 Sertifikat rancangan berdasarkan IEC 61 439. 䡲 Pengujian khusus berdasarkan kondisi busur listrik

berdasarkan EN 61 641/IEC 61 641. 䡲 Sertifikat ASTA.

IEC 60 439-1

IEC 61 439-1

IEC 61 439-2

IEC 61 641

(36)

Penggunaan... 38 Definisi dan prinsip dasar... 38

Tegangan terukur Un... 38

Tegangan operasi terukur Ue... 38

Tegangan isolasi terukur Ui... 39

Kekuatan tegangan gelombang terukur Uimp... 39

Arus terukur pada kombinasi switchgear InA... 39

Arus terukur pada sirkuit daya Inc... 39

Resistansi arus lonjakan terukur Ipk... 39

Kekuatan tegangan arus pendek terukur Icw... 40

Pengadaan tegangan arus pendek terukur Icc... 40

Faktor beban terukur RDF... 40 Frekuensi terukur fn... 40

Persyaratan tambahan tergantung

pada kondisi pengoperasian khusus ... 40 Tingkat kontaminasi... 41 Kelompok material plastik... 41 Sistem berdasarkan jenis sambungan pentanahan... 41 Pemasangan switchgear tegangan rendah... 41 Penempatan permanen/bergerak

switchgear tegangan rendah ... 41 Kategori perlindungan... 42 Penggunaan oleh ahli listrik atau pengguna yang

tidak terlatih ... 42 Penyusunan berdasarkan

Kompatibilitas elektromagnetik (EMV) ... 42 Kondisi pengoperasian khusus... 43 Form eksternal ... 43 Perlindungan terhadap dampak mekanis ... 43 Jenis konfigurasi ... 43 Jenis daya tahan terhadap hubung singkat... 43 Tindakan pencegahan terhadap sengatan listrik ... 44 Dimensi total ... 44 Massa ... 44 Bentuk jaringan TN, IT, TT ... 45

Pilihan dan Dimensi sistem busbar utama ... 46

Parameter untuk pilihan sistem busbar utama ... 46 Resistansi arus lonjakan terukur Ipk dan

Resistansi arus sesaat terukur Icw... 46

Petunjuk pemasangan ... 47 Desain sistem busbar terkait dengan infeed dan arus terukur InA dan Resistansi arus sesaat terukur Icw... 47

Tegangan arus pendek dari berbagai infeed

(tanpa mempertimbangkan impedansi) ... 48 Arus terukur pada sistem InA... 48

Arus terukur sistem busbar Inc... 49

Keterangan jenis bagian switchgear... 52

Bagian pemutus arus ... 52 Bagian saklar kopling... 53

Bagian saklar pemisah sekring dengan

saklar pemisah sekring NH Rittal ...57 Ruang kabel ...58 Bagian sudut ...59 Bagian bar distribusi ...60 Riser busbar ...61

Petunjuk dan rekomendasi umum ...62

Pembuatan sambungan busbar

dan sambungan ke busbar tembaga ...62 Pemilihan sambungan internal ...62 Pemutus arus (ACB) ...62 Pemutus arus ringkas (MCCB) ...62 Saklar pemisah sekring NH ...63 Kombinasi motor/starter (MSC)...63 Perkabelan umum ...63 Uji coba/petunjuk pemeliharaan...64 Petunjuk penggunaan kabel aluminium ...64 Daftar sertifikat desain yang perlu diterapkan...64 Jenis pemasangan switchgear ...65 Penampang silang konduktor yang terkait dengan

hubung singkat (konduktor aktif yang tidak dilindungi)...65 Perutean kabel atau inlet kabel ...65 Konduktor netral - Persyaratan...66 Informasi tentang pentransferan dan desain

konduktor N, PE, dan PEN ...67 Dimensi PE dengan dukungan

penghitungan I2_{txSek. Lampiran B (normatif) ...68}

Unit angkut dan bobot ...69 Keamanan busur listrik gangguan untuk

perlindungan manusia ...70 Ikhtisar sistem perutean standar busbar utama ...71 Diagram resistansi hubung singkat untuk

penyangga busbar ...72 Kerugian daya yang dibolehkan dalam

kompartemen (ruang fungsi) ...73 Pemanasan dan kerugian daya busbar ...73 Pemasangan tambahan

Penutup perlindungan bahaya kontak...73 Penjelasan TSK terhadap sertifikat rancangan...74 CEP (Central Earth Point)

pada Jaringan TN-S ...74 Sambungan konduktor PE dan kapasitas pembawa aruspada sambungan konduktor PE di dalam

pengoperasian switchgear Ri4Power ...74 Pembagian internal untuk kombinasi switchgear...75 Pelabelan sekring, kategori pengoperasian ...76 Sambungan busbar berdasarkan DIN 43 673 ...77 Kategori perlindungan IP...77

Daftar periksa proyek untuk kombinasi

switchgear tegangan rendah Rittal Ri4Power ...78 Arus terukur Inc ACB (pemutus arus terbuka)...80

Daftar Isi Petunjuk Perencanaan

(37)

Tabel

Tabel 1: Akar kuadrat rata-rata dari arus hubung singkat... 46 Tabel 2: Penentuan parameter pilihan sesuai dengan

standar IEC/DIN EN 61 439-1, pada lampiran C ... 50

Tabel 3: Arus terukur Inc pada sistem busbar distribusi

untuk bagian outlet modular ... 54

Tabel 4: Arus terukur Inc dan resistansi hubung

singkat Icw pada busbar distribusi vertikal

dalam bagian saklar pemisah sekring NH ... 56

Tabel 5: Data terukur saklar pemisah sekring NH

merek ABB/Jean Müller ... 56

Tabel 6: Faktor beban terukur RDF saklar pemisah

sekring NH merek ABB/Jean Müller berdasarkan jumlah saklar pemisah sekring NH per bagian ... 57

Tabel 7: Data terukur saklar pemisah sekring NH Rittal ... 57 Tabel 8: Faktor beban terukur RDF1

saklar pemisah sekring NH Rittal

akan tergantung pada jumlah per bagian ... 58

Tabel 9: Faktor beban terukur RDF2

saklar pemisah sekring NH Rittal

tergantung pada kategori perlindungan housing ... 58

Tabel 10: Rel sambungan dan sambungan kontak

untuk sistem busbar utama pada area atap ... 59

Tabel 11: Pilihan sistem busbar distribusi

di bagian distribusi ... 60

Tabel 12: Arus terukur yang dibolehkan Inc dan

penampang lintang sambungan untuk bagian

saklar pemisah sekring NH ... 63

Tabel 13: Rincian sertifikat desain ... 64 Tabel 14: Pilihan konduktor dan persyaratan

pemasangan (DIN EN 61 439, bab 8.6.4) ... 65

Tabel 15: Pilihan konduktor PE-/PEN berdasarkan

resistansi arus sesaat terukur ... 67

Tabel 16: Faktor k tergantung pada material

konduktor dan plastik isolasi ... 68

Tabel 17: Resistansi arus sesaat terukur Icw

untuk penyangga busbar ... 72

Tabel 18: Alokasi kurva karakteristik

untuk penyangga busbar ... 72

Tabel 19: Tabel kerugian kompartemen

dengan busbar distribusi ... 73

Tabel 20: Bentuk pembagian internal... 75

Tabel 21: Kategori pengoperasian link sekring ...76 Tabel 22: Kode warna link sekring...76 Tabel 23: Penyusunan kode IP ...77 Tabel 24: Perlindungan bahaya kontak dan

benda asing, Nomor kode 1 ...77

Tabel 25: Tingkat perlindungan air, Nomor kode 2 ...77 Tabel 26: Huruf tambahan, kode huruf 3...77 Tabel 27: Tingkat perlindungan terhadap bagian

ke komponen berbahaya, nomor kode 1 ...77

Tabel 28: Tingkat perlindungan terhadap

benda padat, Nomor kode 1 ...77

Tabel 29: Arus terukur Inc

untuk pemutus arus terbuka – ABB ...80

untuk pemutus arus terbuka – Eaton ...80

untuk pemutus arus terbuka – Mitsubishi...81

untuk pemutus arus terbuka – Schneider Electric ...81

untuk pemutus arus terbuka – Siemens...82

untuk pemutus arus terbuka – Terasaki ...82

untuk pemutus arus casing cetak ABB ...83

untuk pemutus arus casing cetak Eaton ...85

untuk pemutus arus casing cetak Mitsubishi...86

untuk pemutus arus casing cetak Schneider Electric ...88

untuk pemutus arus casing cetak Siemens...89

untuk pemutus arus casing cetak Terasaki ...90

Tabel 41: Arus terukur busbar

RiLine ...91

Maxi-PLS ...91

Flat-PLS ...91

(38)

Ri4Power

Penggunaan

Katalog perencanaan ini digunakan untuk membuat switchgear tegangan rendah dengan sistem modular Rittal Ri4Power sebagai dasar perencanaan dan konfigurasi.

Desain yang dijelaskan dalam katalog ini berlaku untuk

pembuatan switchgear tegangan rendah yang harus memenuhi persyaratan IEC 61 439-1/-2 dan DIN EN 61 439-1/-2. Desain ini, jika diperlukan, juga memenuhi persyaratan standar sebelumnya IEC 60 439-1.

Definisi dan prinsip dasar

Sebelum perencanaan switchgear tegangan rendah dapat dimulai, parameter berikut harus disepakati dengan pengguna switchgear tegangan rendah selanjutnya:

Daftar tabel nilai maksimum untuk sistem Ri4Power dapat ditemukan di situs web dalam Rincian Teknis.

Data terukur Standar IEC 61 439 Pasal Lihat halaman Tegangan terukur Un 5.2.1 38

Tegangan operasi terukur Ue 5.2.2 38

Tegangan isolasi terukur Ui 5.2.3 39

Resistansi tegangan lonjakan terukur Uimp 5.2.4 39

Arus terukur kombinasi switchgear InA 5.3.1 39

Arus terukur sirkuit Inc 5.3.2 39

Resistansi arus lonjakan terukur Ipk 5.3.3 39

Resistansi arus sesaat terukur Icw 5.3.4 40

Arus hubung singkat terukur kondisional Icc 5.3.5 40

Faktor beban terukur RDF 5.4 40

Frekuensi terukur fn 5.5 40

Fitur teknis lainnya

Standar IEC 61 439

Bab

Lihat halaman Persyaratan tambahan tergantung pada

kondisi pengoperasian khusus 5.6.a 40 Tingkat kontaminasi 5.6.b 41 Grup bahan Tabel 2 41 Sistem berdasarkan jenis sambungan

pentanahan 5.6.c 41 Penempatan switchgear tegangan rendah 5.6.d 41 Penempatan permanen/bergerak 5.6.e 41 Kategori perlindungan 5.6.f 42 Penggunaan oleh ahli listrik atau pengguna

yang tidak terlatih 5.6.g 42 Klasifikasi berdasarkan kompatibilitas

elektromagnetik (EMC) 5.6.h 42 Kondisi pengoperasian khusus 5.6.i 43 Form eksternal 5.6.j 43 Perlindungan terhadap dampak mekanis 5.6.k 43 Jenis konfigurasi 5.6.l 43 Jenis peralatan perlindungan hubung singkat 5.6.m 43 Tindakan pencegahan terhadap sengatan

listrik 5.6.n 44 Dimensi total 5.6.o 44

Massa 5.6.p 44

Tegangan terukur U

n

Bab referensi standar 5.2.1 [berdasarkan IEC 61 439-1] Ini adalah nilai nominal tertinggi tegangan AC (nilai akar kuadrat) atau tegangan DC yang dipertimbangkan untuk merancang sirkuit utama kombinasi switchgear [berdasarkan IEC 61 439-1 bagian 3.8.9.1].

Nilai nominal maksimum yang mungkin dengan sistem Ri4Power adalah 690 V AC.

Penentuan dimensi menurut nilai nominal tegangan terukur yang rendah dapat dimungkinkan. Oleh karena itu, pastikan semua perangkat pengoperasian yang tersambung dengan sirkuit utama cocok untuk nilai nominal ini.

(39)

Ri4Power

Tegangan isolasi terukur U

i

Bab referensi standar 5.2.3 [berdasarkan IEC 61 439-1] Tegangan ketahanan (nilai akar kuadrat), yang diberikan untuk perangkat pengoperasian atau bagian switchgear tegangan rendah dan yang menentukan kapasitas ketahanan yang ditetapkan dari isolasi terkait [berdasarkan IEC 61 439-1 bagian 3.8.9.3].

Nilai nominal maksimum yang mungkin dengan sistem Ri4Power adalah 1000 V AC.

Nilai nominal yang lebih kecil untuk switchgear tegangan ren-dah atau salah satu bagiannya juga dapat ditentukan. Pastikan bahwa semua perangkat pengoperasian, yang tersambung dengan sirkuit, memenuhi nilai nominal ini dan bahwa nilai nominal ini lebih besar atau sama dengan tegangan terukur Un

dan tegangan pengoperasian terukur Ue dari sirkuit ini.

Resistansi tegangan lonjakan terukur U

imp

Bab referensi standar 5.2.4 [berdasarkan IEC 61 439-1] Tegangan lonjakan ketahanan yang menunjukkan kapasitas ketahanan isolasi terhadap tegangan berlebih transien [berdasarkan IEC 61 439-1 bagian 3.8.9.4].

Nilai nominal maksimum yang mungkin dengan sistem Ri4Power adalah 8 kV.

Nilai nominal yang lebih kecil dapat ditentukan. Pastikan bahwa resistansi tegangan lonjakan seluruh perangkat pengoperasian yang tersambung dengan sirkuit lebih besar atau sama dengan tegangan berlebih transien yang dapat muncul pada sistem ini.

Arus terukur

Kombinasi switchgear I

nA

Bab referensi standar 5.3.1 [berdasarkan IEC 61 439-1] Arus terukur pada kombinasi switchgear adalah arus yang dapat dialirkan oleh switchgear tegangan rendah melalui satu infeed atau beberapa infeed paralel dan akan didistribusikan pada sistem busbar utama.

Untuk sistem Ri4Power, tidak dapat diberikan nilai yang semaksimal mungkin karena pembagian menjadi beberapa bagian busbar dan penambahan arus busbar yang terkait, memungkinkan diperolehnya berbagai arus yang dibolehkan untuk arus sistem.

Nilai nominal tegangan terukur yang lebih rendah dapat ditentukan dengan memilih sistem busbar yang lebih kecil.

Keterangan:

Arus terukur sistem busbar di switchgear boleh lebih rendah daripada arus terukur di switchgear, bila dipastikan bahwa arus tertinggi yang dibolehkan pada titik busbar mana pun tidak akan terlampaui. Misalnya, hal ini dimungkinkan dengan infeed tengah atau beberapa infeed yang didistribusikan melalui switchgear tegangan rendah.

Arus terukur sirkuit I

nc

Bab referensi standar 5.3.2 [berdasarkan IEC 61 439-1] Arus terukur pada sirkuit adalah nilai yang dapat dialirkan melalui sirkuit ini dengan mempertahankan suhu berlebih. Arus terukur yang digunakan di sirkuit perangkat dapat memiliki nilai yang lebih tinggi secara keseluruhan. Untuk masing-masing sirkuit, arus terukur akan didefinisikan oleh pengguna. Dengan memilih perangkat yang sesuai, produsen switchgear harus memastikan bahwa perangkat tersebut mampu menghantar-kan arus terukur Inc di bawah kondisi yang diperlukan pada

switchgear.

Arus terukur tambahan maksimal pada sirkuit, dengan

memperhatikan jenis dan sistem perangkat dari merek berbeda, sama halnya dengan kategori perlindungan yang digunakan, dijelaskan melalui tabel pada halaman 80.

Resistansi arus lonjakan terukur I

pk

Bab referensi standar 5.3.3 [berdasarkan IEC 61 439-1] Resistansi arus lonjakan terukur pada switchgear tegangan rendah harus lebih besar atau sama dengan nilai tertinggi arus lonjakan tidak terpengaruh yang diberikan, sehingga dapat mempengaruhi switchgear tegangan rendah.

Pada Ri4Power, nilai ini dapat disesuaikan melalui pemilihan sistem busbar yang berbeda dalam persyaratan. Lihat juga halaman 47 untuk informasi tentang desain sistem busbar.

(40)

Ri4Power

Resistansi arus sesaat terukur I

cw

Bab referensi standar 5.3.4 [berdasarkan IEC 61 439-1] Resistansi arus hubung singkat terukur pada switchgear tegangan rendah harus lebih besar atau sama dengan nilai efektif arus hubung pendek yang tidak terpengaruh dan dapat dimasukkan melalui akomodasi switchgear tegangan rendah. Untuk definisi Resistansi arus hubung singkat terukur Icw selalu

ditunjukkan dengan durasi. Pada umumnya, Resistansi arus hubung singkat terukur Icw akan diberikan durasi selama 1

detik.

Pada Ri4Power, nilai ini dapat disesuaikan melalui pemilihan sistem busbar yang berbeda dalam persyaratan. Dengan cara berbeda, misalnya penggunaan claw busbar atau stabiliser, daya tahan terhadap hubung singkat tambahan dapat ditingkatkan. Lihat juga halaman 47 untuk informasi tentang desain sistem busbar.

Arus hubung singkat terukur kondisional I

cc

Bab referensi standar 5.3.5 [berdasarkan IEC 61 439-1] Arus hubung singkat terukur dari switchgear tegangan rendah yang diperlukan harus lebih besar atau setara dengan nilai efektif yang tidak terpengaruh oleh arus hubung singkat dan dapat dimasukkan melalui akomodasi switchgear tegangan

rendah, namun terbatas pada waktu respons komponen pengaman hubung singkat (keamanan, pemutus arus, dsb.).

Faktor beban terukur RDF

Referensi standar, bab 5.4 [berdasarkan IEC 61 439-1] Faktor pemuatan terukur merupakan faktor penentuan stop-kontak switchgear tegangan rendah dapat dioperasikan secara terus-menerus dan berkelanjutan dengan memperhatikan pengaruh termal. Faktor ini akan diberikan untuk grup sirkuit sama halnya untuk keseluruhan switchgear tegangan rendah.

Faktor output terukur mengacu pada arus terukur sirkuit daya dan bukan pada arus terukur switchgear.

Melalui Ri4Power, faktor pemuatan terukur tergantung pada konsep sistem. Faktor pemuatan terukur ini dijelaskan dalam keterangan tentang jenis bidang switchgear secara rinci.

Frekuensi terukur f

n

Referensi standar, bab 5.5 [berdasarkan IEC 61 439-1] Frekuensi terukur sirkuit diberikan untuk kondisi pengopera-sian. Jika sirkuit daya dengan frekuensi yang berbeda digunakan pada switchgear tegangan rendah, maka masing-masing sirkuit daya akan diberikan nilai secara terpisah.

Semua komponen Ri4Power dirancang untuk nilai nominal sebesar 50 Hz. Oleh karena itu, berbagai penggunaan harus diatur dengan dukungan teknis Rittal.

Persyaratan tambahan tergantung

pada kondisi pengoperasian khusus

Referensi standar, bab 5.6.a

Dalam hal ini, persyaratan tambahan ditentukan, yang didasarkan pada penggunaan dalam kondisi pengoperasian khusus unit fungsional.

Katalog Sistem Teknis Ri4Power
