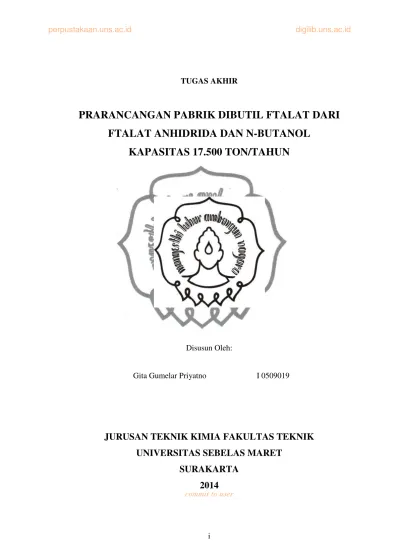

TUGAS AKHIR
PRARANCANGAN PABRIK DIBUTIL FTALAT DARI
FTALAT ANHIDRIDA DAN N-BUTANOL
KAPASITAS 17.500 TON/TAHUN
Disusun Oleh:
Gita Gumelar Priyatno I 0509019
JURUSAN TEKNIK KIMIA FAKULTAS TEKNIK
UNIVERSITAS SEBELAS MARET
SURAKARTA
commit to user
iii
KATA PENGANTAR
Puji dan syukur kami panjatkan kepada Tuhan Yang Maha Esa, karena
limpahan rahmat dan hidayah-Nya, penulis akhirnya dapat menyelesaikan
penyusunan Laporan Tugas Akhir dengan judul “Prarancangan Pabrik Dibutil
Ftalat dari Ftalat Anhidrida dan N-Butanol Kapasitas 17.500 ton/tahun”.
Dalam penyusunan tugas akhir ini penulis memperoleh banyak bantuan
dari berbagai pihak. Oleh karena itu, penulis mengucapkan terima kasih kepada :
1. Dr. Sunu H. Pranolo selaku Ketua Jurusan Teknik Kimia atas bimbingannya.
2. Ir. Endang Mastuti dan Wusana Agung Wibowo, S.T., M.T. selaku dosen
pembimbing atas bimbingan dan arahannya dalam penyelesaian tugas akhir ini.
3. Seluruh dosen, laboran, dan administrasi Jurusan Teknik Kimia atas ilmu,
arahan, dan bantuannya selama ini.
4. Kedua orang tua dan keluarga atas dukungan doa dan semangat yang
senantiasa diberikan.
5. Teman – teman Teknik Kimia UNS, khususnya angkatan 2008 dan 2009.
6. Seluruh pihak yang telah membantu, yang tidak dapat disebutkan satu per satu.
Penulis menyadari bahwa laporan tugas akhir ini masih jauh dari
sempurna. Oleh karena itu, penulis membuka diri terhadap segala saran dan kritik
yang membangun. Semoga laporan tugas akhir ini dapat bermanfaat bagi penulis
dan pembaca sekalian.
Surakarta, Januari 2014
commit to user
INTISARI
Intan Kelud Pertiwi, Gita Gumelar Priyatno, 2013, Prarancangan Pabrik Dibutil Ftalat Dari Ftalat Anhidrida dan N-Butanol Kapasitas 17.500 Ton/Tahun, Jurusan Teknik Kimia, Universitas Sebelas Maret, Surakarta.
Dibutil Ftalat (C16H22O4) mempunyai peranan penting dalam industri
polimer sebagai plsiticizer, yaitu suatu bahan yang membuat polimer lebih mudah diproses atau dibentuk (plastis). Untuk memenuhi kebutuhan dalam negeri yang masih harus diimpor dari luar negeri dan adanya peluang ekspor yang masih terbuka, maka dirancang Pabrik Dibutil Ftalat kapasitas 17.500 ton/tahun dengan bahan baku Ftalat Anhidrida (C8H4O3) sebanyak 10.463 ton/tahun diperoleh dari
PT. Petrowidada dan n-Butanol (C4H10O) sebanyak 10.087 ton/tahun diperoleh
dari PT. Petro Oxo Nusantara. Pabrik direncanakan berdiri di kawasan industri Gresik, Jawa Timur pada tahun 2017.
Dibutil ftalat dibuat dengan cara mereaksikan ftalat anhidrida dan n-butanol dengan katalis asam sulfat pada suhu 150 ºC dan tekanan 3 atm di dalam Reaktor Alir Tangki Berpengaduk (RATB), dengan kondisi isotermal dan dilengkapi jaket pendingin. Reaksi yang terjadi bersifat eksotermis. Konversi dibutil ftalat untuk reaksi ini adalah 88,69%. Tahapan proses meliputi penyiapan bahan baku ftalat anhidrida dan n-butanol, reaksi pembentukan dibutil ftalat dalam RATB, pemisahan bahan di dekanter pada suhu 150 ºC dan tekanan 3 atm dan pemurnian produk di menara distilasi. Produk atas menara distilasi berupa n-butanol dan maleic anhydride pada suhu 117,99 ºC dan produk bawah berupa n-butanol, maleic anhydride dan dibutil ftalat dengan kemurnian 99,5% berat pada suhu 293,59 ºC
Unit pendukung proses meliputi unit pengadaan air (air pendingin, umpan boiler, konsumsi umum dan sanitasi) yang bersumber dari air tanah dengan kebutuhan sebesar 3.652 kg/jam, unit pengadaan steam dengan kebutuhan 632,6 kg/jam, unit pengadaan udara tekan sebesar 55 m3/jam, unit pengadaan listrik sebesar 199,4 kW dari PLN dan generator sebesar 249,3 kW, serta unit pengadaan bahan bakar dari IDO sebesar 39,7 L/jam. Pabrik juga didukung laboratorium yang mengontrol mutu bahan baku dan produk serta limbah pabrik berupa cairan. Limbah cair yang bersal dari hasil bawah dekanter dan air buangan sanitasi diolah dalam UPL.
Bentuk perusahaan yang dipilih adalah Perseroan Terbatas (PT). Sistem kerja karyawan berdasarkan pembagian jam kerja yang terdiri dari karyawan shift
dan non-shift. Jumlah karyawan keseluruhan adalah 141 orang, dimana karyawan
shift berjumlah 84 orang dan karyawan non-shift 57 orang. Sedangkan menurut statusnya karyawan dapat dibagi menjadi karyawan tetap, karyawan harian, dan karyawan borongan.
Hasil analisis ekonomi didapatkan Rate of Return (ROI) sebesar 48,36% sebelum pajak dan 33,85% sesudah pajak. Pay Out Time (POT) didapatkan sebesar 1,71 tahun sebelum pajak dan 2,28 tahun sesudah pajak. Break Even Point
commit to user
ABSTRACT
Intan Kelud Pertiwi, Gita Gumelar Priyatno, 2013, Preliminary Design of Dibutyl Phthalate Plant from Phthalic Anhydride and N-Butanol with Capacity 17.500 tons/year, Department of Chemical Engineering, Engineering Faculty, Sebelas Maret University, Surakarta
Dibutyl phthalate (C16H22O4) has an important role in polymer industry as
plasticizer which is a compound that make polimer can be easier to processed or formed. To fulfill domestic demand that still imported from another country and there is a chance to export, then it will be designed dibutyl phthalate plant with capacity 17.500 tons/year using 10.463 tons/year of phthalic anhydride (C8H4O3)
obtained from PT.Petrowidada and 10.087 tons/year of n-butanol (C4H10O)
obtained from PT. Petro Oxo Nusantara. It will be set up in Gresik industrial estate, East Java in 2017
Dibutyl phthalate is made by reacting phthalic anhydride and n-butanol with sulfuric acid as a catalyst at temperatur of 150 oC and pressure of 3 atm in
Continuous Stirred Tank Reactor (CSTR) with isothermal conditions and cooling jacket equipped. The reaction that occurs is exothermic. Dibutyl phthalate conversion for this reaction is 88,69%. Stage of the process includes the preparation of raw materials of phthalic anhydride and n-butanol, reaction of dibutyl phthalate formation inside CSTR, separation of materials in decanter at temperatur of 150 oC and pressure of 3 atm and purification products in column distillation. Top products of column distillation are n-butanol and maleic anhydride at temperatur of 117,99 oC while bottom products are n-butanol, maleic anhydride and dibutyl phtalate with purity level of 99,5 % weights at temperatur of 293,59 oC.
Process supporting units including water supply unit (cooling water, broiler feed water, fresh water and sanitation) sourced from ground water with consumption of 632,6 kg/hr, compressed air unit at 55 m3/hr, power supply unit at
199,4 kW sourced from PLN and 249,3 kW of generator power, as well as fuel supply unit of IDO amounted to 39,7 L/hr. Plant also supported by laboratory which is to keep quality control of raw materials and products, as well as liquid waste. Liquid waste and sanitation waste will be processed in waste treatment unit.
Corporate form is Limited liability Company (PT). Employee working system based on the division of employee working hours which consisted of shift and non-shift employee. The overall number of employees are 141 people, consist of 84 shift employees and 57 non-shift employees. According to employee status, There are can be divided into full-time employees, daily employees, and contract employees
