BAB III PERALATAN LISTRIK PADA MOTOR CONTROL CENTER (MCC) WATER TREATMENT PLANT (WTP) 3

(1)

BAB III

PERALATAN LISTRIK PADA MOTOR CONTROL CENTER (MCC) WATER TREATMENT PLANT (WTP) 3

3.1 Sistem Proteksi Kelistrikan pada Motor Control Center (MCC)

Sistem proteksi kelistrikan pada motor control center (MCC) bertujuan untuk menjamin kehandalan sistem kelistrikan serta melindungi motor-motor pompa dari gangguan yang bersifat kelistrikan (over current, over load, short circuit, under/over voltage). Dari hasil penelitian diperoleh data motor control center (MCC) water treatment plant (WTP) 3 disuplai dari switchgear 6,0kV ditransformasikan menjadi 0.4kV (400V) kemudian didistribusikan ke masing-masing motor control center (MCC).

(2)

3.2 Data dan Kapasitas Motor Pompa

Dari penelitian yang dilakukan diperoleh data bahwa terdapat 2 (dua) jenis motor pompa yang digunakan pada water treatment plant (WTP) 3 di PT. Krakatau Steel Cilegon yang antara lain adalah :

1. Motor Siemens 1LG4313-4AA60-Z (132kW)

Spesifikasi

Rating tegangan : 400V

Frekuensi : 50Hz

Rating daya motor : 132kW Rating kecepatan : 1488 1/min Rating torsi motor : 847,2 Nm Rating torsi motor : 0,85 Gambar 3.2 Motor Siemens 1LG4313-4AA60-Z

2. Motor Siemens 1LG4317-4AA90-Z (200kW) Spesifikasi

Rating tegangan : 400V

Frekuensi : 50Hz

Rating daya motor : 200kW Rating kecepatan : 1486 1/min Rating torsi motor : 1285 Nm Faktor daya : 0.88 Gambar 3.3 Motor Siemens 1LG4317-4AA90-Z

(3)

Tabel 3.1 Data Teknik Kapasitas Motor Siemens P rated output KW At 50Hz 60Hz Frame Size FS Rated Speed (n)rpm Rated Torque (T)Nm Efisiensi % Power factor Cosφ Rated Current A Type 7.5 8.6 132M 1455 49 87.5 0.82 15.2 1LA6-133-4AA 11 12.6 160M 1460 72 89 0.84 21.5 1LA6-163-4AA 15 17.3 160L 1460 96 90.2 0.84 28.5 1LA6-166-4AA 18.5 21.3 180M 1465 121 90.8 0.84 35 1LG4-183-4AA 22 25.3 180L 1465 143 91.5 0.84 41.5 1LG4-186-4AA 39 34.5 200L 1465 196 92 0.85 56 1LG4-207-4AA 37 42.5 225S 1475 240 92.6 0.85 68 1LG4-220-4AA 45 52 225M 1475 291 93.6 0.86 81 1LG4-223-4AA 55 63 250M 1480 355 93.8 0.85 100 1LG4-253-4AA 75 86 280S 1485 482 94.1 0.85 136 1LG4-280-4AA 90 104 280M 1485 579 94.6 0.86 160 1LG4-283-4AA 110 127 315S 1488 706 94.6 0.85 198 1LG4-310-4AA 132 152 315M 1488 847 95.2 0.85 235 1LG4-313-4AA 160 184 315L 1486 1028 95.8 0.86 280 1LG4-316-4AA 200 230 315L 1486 1285 96.2 0.88 340 1LG4-317-4AA

3.3 Data dan Kapasitas Pemutus Daya

Dari perencanaan, penelitiandan hasil perhitungan kapasitas yang dilakukan diperoleh data bahwa terdapat 3 (tiga) jenis pemutus daya yang digunakan pada water treatment plant (WTP) 3 di PT. Krakatau Steel Cilegon yang antara lain adalah :

(4)

1. ACB Siemens 3WL 1225-3CB32-4GN4

Gambar 3. 4 Air Circuit Breaker (ACB) Siemens

Spesifikasi ACB Siemens 3WL 1225-3CB32-4GN4

Rating arus (In) : 2500 A

Permissible Load

• Up to 55°C (Cu bare) : 2500A • Up to 60°C (Cu bare) : 2500A • Up to 70°C (Cu black painted) : 2280A Permissible ambient temperature

• During operation : -25/+70 °C • During storage : -40/+70 °C

Tegangan (Volt) : 415

Kapasitas pemutus : 66 kA

ACB Siemens 3WL 1225-3CB32-4GN4 digunakan untuk proteksi pada suplai utama atau incoming MCC.

(5)

Tabel 3.2 Data teknik kapasitas ACB Siemens Frame Size Max.Rating Current In Max Rating Current In Breaking Capasity kA Type I 630 630 55 3WL 1106-3CB32-4GN4 I 800 800 55 3WL 1108-3CB32-4GN4 I 1000 1000 55 3WL 1110-3CB32-4GN4 I 1250 1250 55 3WL 1112-3CB32-4GN4 I 1600 1600 55 3WL 1116-3CB32-4GN4 II 800 800 66 3WL 1208-3CB32-4GN4 II 1000 1000 66 3WL 1210-3CB32-4GN4 II 1250 1250 66 3WL 1212-3CB32-4GN4 II 1600 1600 66 3WL 1216-3CB32-4GN4 II 2000 2000 66 3WL 1220-3CB32-4GN4 II 2500 2500 66 3WL 1225-3CB32-4GN4 II 3200 3200 66 3WL 1232-3CB32-4GN4

(6)

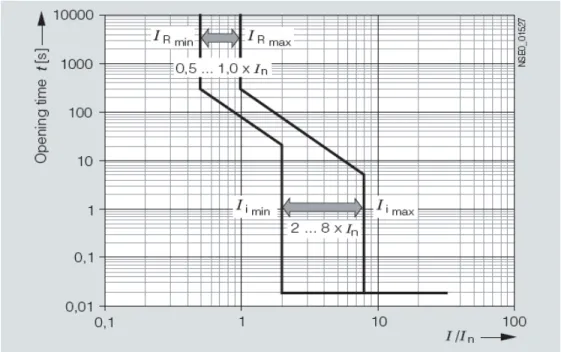

Keterangan grafik 3.1:

• Air circuit breaker (ACB) dengan beban lebih atau overload (IR) dan hubung singkat atau short circuit (Ii) dapat diatur atau diseting.

• Beban lebih atau overload (IR) dapat diatur atau diseting antara 0.5 x In sampai 1.0 x In. Air circuit breaker (ACB) akan trip antara 80 – 300 detik. • hubung singkat atau short circuit (Ii) dapat diatur atau diseting antara 2 x In

sampai 8 x In. Air circuit breaker (ACB) akan trip antara 5 – 60 detik.

(7)

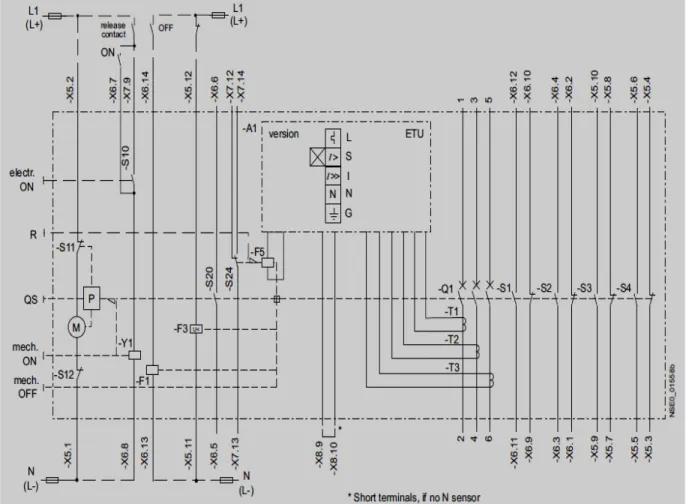

Keterangan gambar 3.5:

• -A1 : Elektrikal trip unit (ETU) • -S10 : Elektrikal tombol ON • -S11/-S12 : Kontak motor charging • -S20 : Signal kontak siap ON • -S24 : Signal kontak trip

• -F1 : Relai buka (shunt release) • -F3 : Under voltage release • -F5 : Relai triping solenoid • -M : Motor charging

• -P : Mekanik motor charging • -Y1 : Relai penutup (closing solenoid) • -R : Tombol indikasi reset

2. MCCB Siemens 3VL4731-SP360AB1

Spesifikasi MCCB Siemens 3VL4731-SP360AB1

Setting arus over load release (Ir) : 125-315 A Arus lebih short circuit (Ii) : 6/8/11 x In

Tegangan (Volt) : 415 V

Moulded case circuit breaker (MCCB) 3VL4731-SP360AB1 digunakan untuk proteksi motor 1LG4313-4AA60-Z (132kW).

(8)

3. MCCB Siemens 3VL5740-1DC36-0AC1

Spesifikasi MCCB Siemens 3VL5740-1DC36-0AC1

Setting arus over load release (Ir) : 315-400 A Arus lebih short circuit (Ii) : 6/8/11 x In

Tegangan (Volt) : 415 V

Moulded case circuit breaker (MCCB) 3VL5740-1DC36-0AC1 digunakan untuk proteksi motor 1LG4317-4AA90-Z (200kW).

Gambar 3. 6 Moulded Case Circuit Breaker (MCCB) Siemens Tabel 3.3 Data teknik kapasitas MCCB Siemens

Type Rated Current In Over Current release Ir Short circuit release Ii Part No. VL400/3VL4 200 160-200 1000-2000 3VL4720-SP360AB1 VL400/3VL4 250 200-250 1250-2500 3VL4725-SP360AB1 VL400/3VL4 315 250-315 1575-3150 3VL4731-SP360AB1 VL400/3VL4 400 315-400 2000-4000 3VL4740-SP360AB1 VL630/3VL5 315 250-315 1575-3150 3VL5731-1DC36-0AC1 VL630/3VL5 400 315-400 2000-4000 3VL5740-1DC36-0AC1 VL630/3VL5 500 400-500 2500-5000 3VL5750-1DC36-0AC1 VL630/3VL5 630 500-630 3150-6300 3VL5763-1DC36-0AC1

(9)

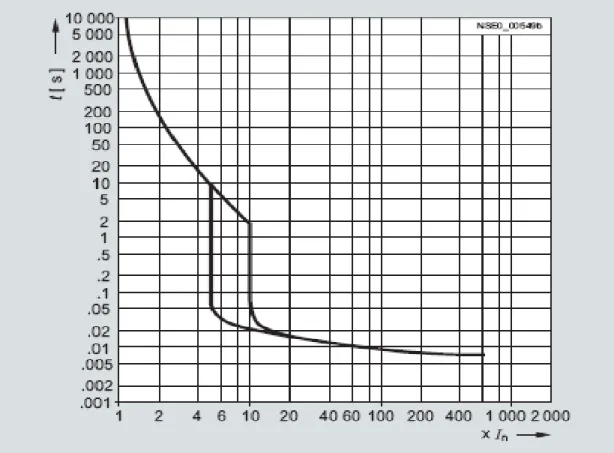

Grafik 3.2 Kurva Karakteristik MCCB

Keterangan grafik 3.2:

• Moulded case circuit breaker (MCCB) dengan hubung singkat atau short circuit (Ii) dapat diatur atau diseting.

• hubung singkat atau short circuit (Ii) dapat diatur atau diseting antara 5 x In sampai 10 x In.

• Moulded case circuit breaker (MCCB) akan trip pada saat mengalami gangguan hubung singkat atau short circuit antara 2 – 8 detik sesuai pengaturan hubung singkat atau short circuit.

(10)

Gambar 3.7 Rangkaian Kontrol MCCB Keterangan gambar 3.6:

• -EBS/-EMS : Kontak tambahan handel MCCB • -HS : Kontak tambahan MCCB • -AS : Kontak alarm

• -D1/D2 : Under voltage release • -C1/C2 : Relai buka (shunt release)

4. Kontaktor Siemens 3RT1266-6AP36

(11)

Spesifikasi kontaktor Siemens 3RT1266-6AP36 • Rating arus (In) : 300 A • Kapasitas beban penuh : 400 A • Tegangan (Volt) : 415 V • Konsumsi power AC operation

- Closing min : 530 VA - Closing at max : 630 VA - Closed at min : 6,1 VA - Closed at max : 7,4 VA

Kontaktor Siemens 3RT1266-6AP36 digunakan sebagai pemutus dan penghubung pada beban motor Siemens 1LG4313-4AA60-Z (132kW).

5. Kontaktor Siemens 3RT1075-6AP36 Spesifikasi kontaktor Siemens 3RT1075-6AP36 • Rating arus (In) : 430 A • Tegangan (Volt) : 415 V • Konsumsi power AC operation

- Closing min : 700 VA

- Closing max : 830 VA

- Closed min : 7,6 VA

- Closed at max : 9,2 VA

Kontaktor Siemens 3RT1075-6AP36 digunakan sebagai pemutus dan penghubung pada beban motor 1LG4317-4AA90-Z (200kW).

(12)

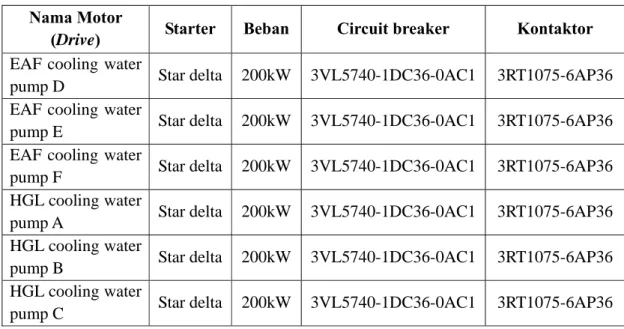

Tabel 3.4 Data Teknik Kapasitas Kontaktor Siemens Rating Beban Kw Rating Arus A Suplai Tegangan V Auxiliary Kontak Type Kontaktor Type Vacuum Kontaktor 30 55 230 - 3RT1044-1AL20 - 37 67 230 - 3RT1045-1AL20 - 45 80 230 - 3RT1046-1AL20 - 55 115 220-240 2NC+2NO 3RT1054-1AP36 - 75 150 220-240 2NC+2NO 3RT1055-6AP36 - 90 185 220-240 2NC+2NO 3RT1056-6AP36 -
