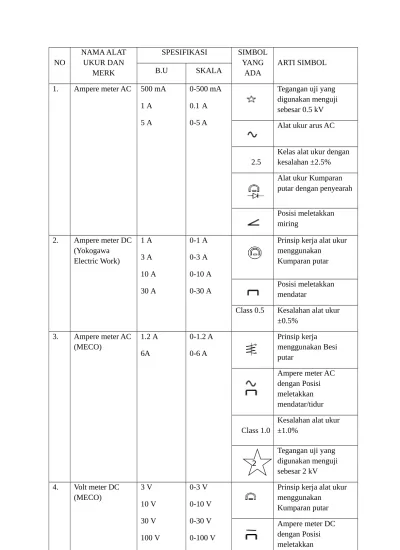

NO
NAMA ALAT UKUR DAN
MERK
SPESIFIKASI SIMBOL
YANG ADA
ARTI SIMBOL
B.U SKALA
1. Ampere meter AC 500 mA 1 A 5 A
0-500 mA 0.1 A 0-5 A
Tegangan uji yang digunakan menguji sebesar 0.5 kV
Alat ukur arus AC
2.5
Kelas alat ukur dengan kesalahan ±2.5%
Alat ukur Kumparan putar dengan penyearah
Posisi meletakkan miring
2. Ampere meter DC (Yokogawa Electric Work)
1 A
Prinsip kerja alat ukur menggunakan
Kumparan putar
Posisi meletakkan mendatar
Class 0.5 Kesalahan alat ukur ±0.5%
Prinsip kerja menggunakan Besi putar
Ampere meter AC dengan Posisi meletakkan mendatar/tidur
Class 1.0
Kesalahan alat ukur ±1.0%
Tegangan uji yang digunakan menguji sebesar 2 kV 4. Volt meter DC
Prinsip kerja alat ukur menggunakan
Kumparan putar
Ampere meter DC dengan Posisi meletakkan mendatar/tidur Tegangan uji yang digunakan menguji sebesar 2 kV 2
Class 0.5
Kesalahan alat ukur ±0.5%
1000 Ω/V
Sensitivitas voltmeter
5. Volt meter AC/ DC (NIEAF)
6 V 12 V 24 V 60 V
0-6 V 0-12 V 0-24 V 0-60 V
Posisi meletakkan mendatar/tidur
Prinsip kerja menggunakan Besi putar
0.5 Kelas alat ukur dengan kesalahan ±0.5% Tegangan uji yang digunakan menguji sebesar 2 kV
Ampere meter AC dengan Posisi meletakkan mendatar/tidur 6. Volt meter DC
(Yokogawa)
0.3 V 1 V 3 V 10 V 30 V
0-0.3 V 0-1 V 0-3 V 0-10 V 0-30 V
Prinsip kerja alat ukur menggunakan
Kumparan putar
Posisi meletakkan mendatar/tidur 10 kΩ/V Sensitivitas voltmeter Class 1.0 Kesalahan alat ukur
±1.0% 7. Watt meter
AC/DC (SEW)
1 A 5 A 240 V 120 V
0-120
Posisi meletakkan mendatar/tidur
0.5 Kelas alat ukur dengan kesalahan ±0.5%
Voltmeter dengan penyearah
8. Watt meter AC (Takemoto)
240V 60V 120V
0-120 Class 0.5 Kelas alat ukur dengan kesalahan ±0.5%
Posisi meletakkan mendatar/tidur
Alat ukur elektrodinamis 9. Frekuensi meter
(Trio-Kenwood)
200 Hz 0-200Hz Output ≈ 600Ω 10. Galvano meter
(Kaise Electric Works)
5 mA 500 μA 50
0-50 ACC 1.5%
ACC 1.5% Tingkat akurasi alat ukur 1.5%
11. Cos meter ⱷ (Yokogawa)
1 A 5 A
0-0.9 LAG 0-0.9 LEAD
Class 3.0 Kelas alat ukur dengan kesalahan ±3.0%
Posisi meletakkan mendatar
12. Ohm meter 500V
1000
0-1000
Prinsip kerja alat ukur menggunakan
Kumparan putar 13. Multimeter
(Yokogawa)
DCV: 0.3, 1.2, 3, 12, 30, 120, 300,
1200 ACV: 3, 12, 30, 120, 300,
1200 Ω: x1, x10,
x10k DcmA: 0.012, 0.12, 1.2, 12, 120, 1200
AC 0-12 DC 0-30 Ω 0-2k dB -20-+11
Class AA
DCV : 100 kΩ/V
Sensitivitas alat ukur ketika digunakan untuk mengukur tegangan DC
ACV : 10 Ω/V
Sensitivitas alat ukur ketika digunakan untuk mengukur tegangan AC
14. Multimeter (Sanwa Electric instrument)
DCV : 1000, 500, 250, 50,
10 ACV : 1000, 500, 250, 50,
10
kΩ : 0-1M Ω : 0-500 0-10 ACV 0-50 ACV
4000 Ω/V DC AC
Ω: X1, X10, X10k DcmA : 0.25, 25, 500
0-250 ACV 0-10 DCV 0-50 DCV 0-250 DCV 0-250 DCmA
FUSE & DIODA PROTEC
TION
Multimeter dengan pengaman fuse dan dioda
15. Insulation
Resistance Tester (Yokogawa Electronics Works)
1000 MΩ 0-1000 0-300 ACV
500V/100 0 MΩ
Sensitivitas alat ukur
Prinsip kerja alat ukur menggunakan
Kumparan putar 16. Tes Urutan Phase
(Norma)
500V 400Hz
100-500V 16-400Hz
Tegangan uji yang digunakan menguji sebesar 2 kV
