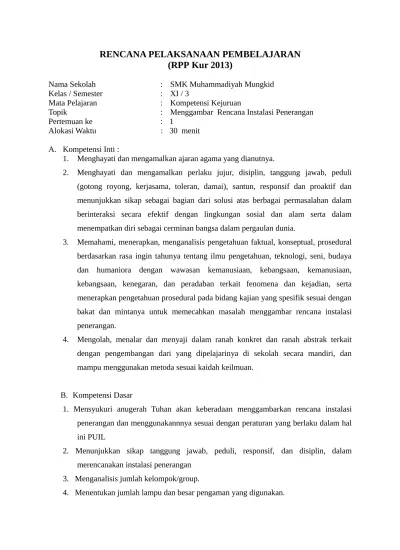

RENCANA PELAKSANAAN PEMBELAJARAN
(RPP Kur 2013)
Nama Sekolah : SMK Muhammadiyah Mungkid Kelas / Semester : XI / 3
Mata Pelajaran : Kompetensi Kejuruan
Topik : Menggambar Rencana Instalasi Penerangan Pertemuan ke : 1
Alokasi Waktu : 30 menit
A. Kompetensi Inti :
1. Menghayati dan mengamalkan ajaran agama yang dianutnya.
2. Menghayati dan mengamalkan perlaku jujur, disiplin, tanggung jawab, peduli (gotong royong, kerjasama, toleran, damai), santun, responsif dan proaktif dan menunjukkan sikap sebagai bagian dari solusi atas berbagai permasalahan dalam berinteraksi secara efektif dengan lingkungan sosial dan alam serta dalam menempatkan diri sebagai cerminan bangsa dalam pergaulan dunia.
3. Memahami, menerapkan, menganalisis pengetahuan faktual, konseptual, prosedural berdasarkan rasa ingin tahunya tentang ilmu pengetahuan, teknologi, seni, budaya dan humaniora dengan wawasan kemanusiaan, kebangsaan, kemanusiaan, kebangsaan, kenegaran, dan peradaban terkait fenomena dan kejadian, serta menerapkan pengetahuan prosedural pada bidang kajian yang spesifik sesuai dengan bakat dan mintanya untuk memecahkan masalah menggambar rencana instalasi penerangan.
4. Mengolah, menalar dan menyaji dalam ranah konkret dan ranah abstrak terkait dengan pengembangan dari yang dipelajarinya di sekolah secara mandiri, dan mampu menggunakan metoda sesuai kaidah keilmuan.
B. Kompetensi Dasar
1. Mensyukuri anugerah Tuhan akan keberadaan menggambarkan rencana instalasi penerangan dan menggunakannnya sesuai dengan peraturan yang berlaku dalam hal ini PUIL
2. Menunjukkan sikap tanggung jawab, peduli, responsif, dan disiplin, dalam merencanakan instalasi penerangan
3. Menganalisis jumlah kelompok/group.
C. Indikator pencapaian Kompetensi :
1. Mengamati gambar rencana instalasi penerangan digambar sesuai dengan peraturan dan persyaratan yang berlaku
2. Menyajikan gambar rencana dibuat dengan jelas serta mudah dibaca dan difahami oleh para teknisi listrik.
3. Menciptakan gambar rencana instalasi penerangan sesuai dengan peraturan 4. Mencoba merencanakan gambar instalasi penerangan sesuai peraturan.
5. Mengolah analisis teknis terkait jumlah lampu, ukuran penghantar,pengaman, pembagian beban , RAB dan perhitungan lain dilakukan sesuai peaturan yang berlaku
D. Tujuan Pembelajaran :
Setelah proses pembelajaran siswa dapat mensyukuri anugerah Tuhan akan keberadaan menggambar instalasi bangunan sederhana sesuai peraturan yang berlaku,menggambarkan diagram tunggal dan diagram ganda, serta menganalisis kebutuhan bahan yang diperlukan.
E. Materi Pembelajaran :
GAMBAR-GAMBAR INSTALASI
Perhatikan gambar-gambar instalasi yang penting untuk dimengerti oleh setiap instalatir di bawah ini.
1. Gambar Situasi
Tujuan pembuatan Gambar Situasi adalah instalatir mengetahui letak rumah yang akan dipasang instalasi sehingga mampu mengisi surat / blanko Jaminan Instalasi dan Asuransi Kecelakaan Diri.
Jl. Kelinci
Jl. Raya Cawang Lokasi:
Jl. Kelinci no. 6 Jakarta Timur
utara
Skala 1:1000
Cililitan
Kp. Melayu

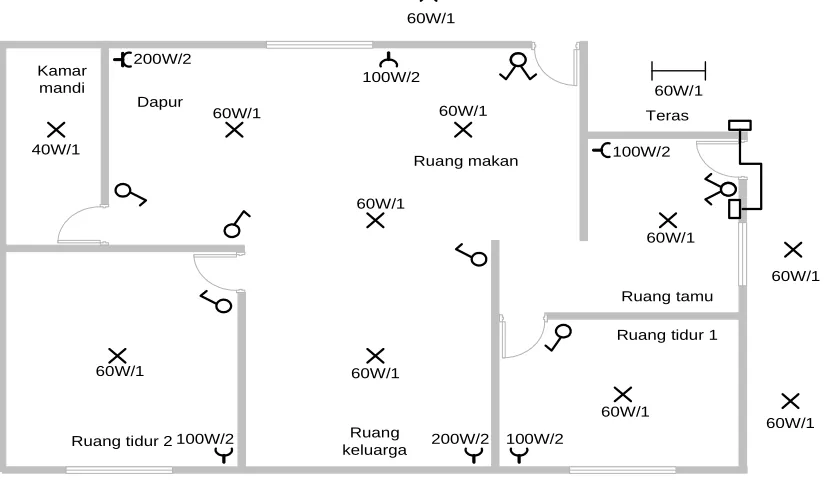

2. Gambar Rancangan Tata Letak
Tujuan pembuatan Gambar Rancangan Tata Letak adalah instalatir mengetahui letak titik-titik peralatan listrik (lampu dan kotak kontak) pada bangunan yang akan dipasang sesuai pembagian kelompoknya.
Ruang tamu
Ruang tidur 1
Ruang tidur 2 Ruang keluarga
3. Gambar Rancangan Hubungan Perlengkapan Listrik
Tujuan pembuatan Gambar Rancangan Hubungan Perlengkapan Listrik adalah instalatir mengetahui semua lampu dan sakelar kendalinya pada bangunan yang akan dipasang.
Skala 1:100
Diagram Garis Tunggal
Tujuan pembuatan Diagram Garis Tunggal adalah instalatir mengetahui jalur-jalur pemasangan kabel dan berapa jumlah serta jenis kabel yang lewat pada jalur tersebut.
Skala 1:100

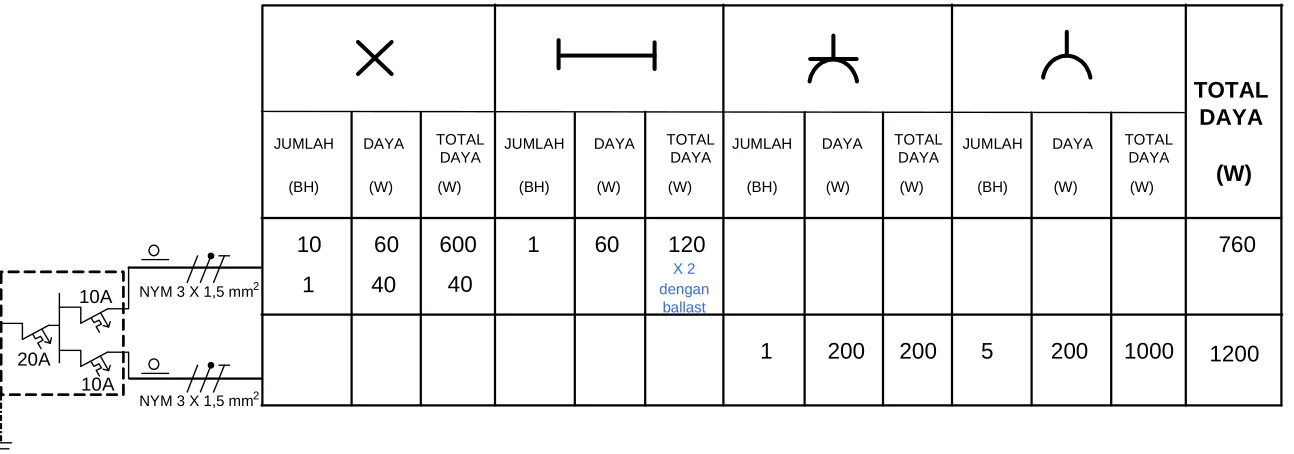

4. Tabel Rekapitulasi Daya
Tujuan pembuatan Tabel Rekapitulasi Daya adalah supaya instalatir mengetahui: 1. Jenis dan besar pengaman dalam Perlengkapan Hubung Bagi (PHB).
2. Pembagian kelompok, jenis, dan besar daya, sampai total daya beban pada instalasi tersebut.
JUMLAH DAYA
5. Diagram Pengawatan
Tujuan pembuatan Diagram Pengawatan adalah supaya instalatir mengetahui dengan lebih mendetail jenis dan penggambaran kabel dan perlengkapan listrik pada instalasi yang akan dipasang.
Skala 1:100

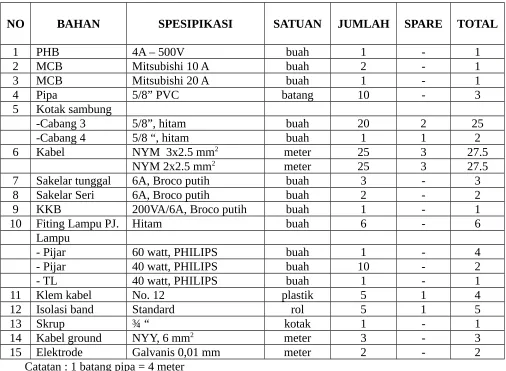

6. Tabel Bahan Instalasi
Tujuan pembuatan Tabel Bahan Instalasi adalah merinci semua bahan yang diperlukan untuk pemasangan sehingga mempermudah pembelian bahan tersebut.
NO BAHAN SPESIPIKASI SATUAN JUMLAH SPARE TOTAL
1 PHB 4A – 500V buah 1 - 1
2 MCB Mitsubishi 10 A buah 2 - 1
3 MCB Mitsubishi 20 A buah 1 - 1
4 Pipa 5/8” PVC batang 10 - 3
5 Kotak sambung
-Cabang 3 5/8”, hitam buah 20 2 25
-Cabang 4 5/8 “, hitam buah 1 1 2
6 Kabel NYM 3x2.5 mm2 meter 25 3 27.5
NYM 2x2.5 mm2 meter 25 3 27.5
7 Sakelar tunggal 6A, Broco putih buah 3 - 3
8 Sakelar Seri 6A, Broco putih buah 2 - 2
9 KKB 200VA/6A, Broco putih buah 1 - 1
10 Fiting Lampu PJ. Hitam buah 6 - 6
12 Isolasi band Standard rol 5 1 5
13 Skrup ¾ “ kotak 1 - 1
14 Kabel ground NYY, 6 mm2 meter 3 - 3
15 Elektrode Galvanis 0,01 mm meter 2 - 2
Catatan : 1 batang pipa = 4 meter
F. Metode ( Pendekatan dan Metode Pembelajaran ) : 1. Pendekatan: scientific
(mengamati,menanya,mencoba,mengolah,menyajikan,menyimpulkan,dan mencipta) 2. Metode : Demonstrasi,clustering,ceramah
G. KKM : 75
H. Kegiatan Pembelajaran
Kegiatan Deskripsi Kegiatan Alokasi
Waktu Pendahuluan 1. Guru memberikan gambaran tentang pentingnya
menggambar instalasi penerangan, menggambarkan diagram tunggal,dan diagram
5
ganda serta menganalisis kebutuhan yang dibutuhkan
2. Sebagai apersepsi untuk mendorong rasa ingin tahu dan berpikir kritis, siswa diajak memecahkan masalah perencanaan instalasi penerangan.
3. Guru menyampaikan tujuan pembelajaran yang ingin dicapai yaitu diharapkan siswa dapat merancang instalasi penerangan
Kegiatan
Inti 1. Guru bertanya tentang bagaiamanamerencanakan sebuah instalasi
penerangan rumah sederhana
2. Bila siswa belum mampu
menjawabnya, guru memberi
scaffolding dengan mengingatkan
siswa tentang instalasi penerangan. 3. Dengan tanya jawab, disimpulkan
bahwa instalasi penerangan
memperhatikan peraturan peraturan yang berlaku dalam instalasi
5. Selanjutnya, guru membuka
cakrawala tentang perencanaan instalasi penerangan bangunan sederhana
20
Penutup 1. Siswa diminta menyimpulkan tentang
bagaimana merencanakan instalasi bangunan sederhana.
2. Dengan bantuan presentasi komputer, guru menayangkan apa yang telah
dipelajari tentang merencanakan
sebuah instalasi
penerangan,menggambarkan diagram tunggal dan diagram ganda serta metuhkannganalisis kebutuhan yang dib
3. Guru memberikan tugas
merencanakan sebuah instalasi rumah sederhana.
4. Guru mengakhiri kegiatan belajar dengan memberikan pesan untuk
tetap belajar.
I. Alat dan Sumber Belajar:
Papan tulis, Buku Diktat Depdikbud
J. Penilaian:
Kisi kisi penilaian
No Kisi-kisi Soal
Tingkat kesulitan
(skor)
Jenis
1 Menyebutkan tata cara perencanaan instalasi listrik
1. Hal – hal yang perlu diperhatikan dalam merencakanan instalasi rumah oleh instalatir ?
Mudah (10)
essey
2 Menyebutkan tujuan perencanaan instalasi listrik
2. Tujuan pembuatan gamabar tata letak komponen ?
Sedang (10)
essey
3 Menyebutkan dan menerapakan simbol – simbol dalam
perencanaan instalasi listrik
3. Menentukan simbol –
simbol dalam
perencanaan instalasi listrik?
Sedang (35)
essey
4. Menyebutkan komponen – komponen dalam instalasi penerangan
4. Menyebutkan komponen yang tertera pada gambar !
Mudah
(10) essey
5. Menghitung besar sekring yang digunakan
SOAL :
1. Hal- hal yang perlu diperhatikan dalam merencnakan instalasi rumah oleh instalatir adalah ...
2. Tujuan pembuatan gambar tata letak komponen adalah...
3. Pilihlah B bila gambar dan keterangan di bawah ini cocok dan S bila salah.
NO GAMBAR KETERANGAN
1 dinding dinding
2
pintu pintu
3 saluran udara
4 pembumian
5 sakelar tukar
6 sakelar seri
7 kotak kontak dengan
pengaman
8 kotak sambung
9 kotak kontak dengan
sakelar tunggal
10 MCB fase satu
4. Gambar dibawah merupakan gambar dari komponen ...
5. Diketahui : instalasi rumah sederhana terdiri dari 3 buah lampu pijar masing masing dayanya 30 W,2 buah lampu pijar 25 W, 3 buah stop kontak masing – masing 100 W tentukan sekring yang digunakan pada rumah tersebut?
1. Hal yang perlu diperhatikan dalam merencana instalasi rumah a. Gambar situasi
b. Gambar rancangan tata letak
c. Gambar rancangan hubungan perlengkapan listrik d. Tabel rekaputulasi daya
e. Diagram pengawatan f. Daftar kebutuhan bahan
2. Tujuan pembuatan gambar tata letak :
Agar instalatir mengetahui letak titik-titik peralatan listrik (lampu dan kotak kontak) pada bangunan yang akan dipasang sesuai pembagian kelompoknya. 3. Gambar no 1,2,3, 4,7, 8,9,10 B nomor 5,6 S
4. Gambar komponen elbow
5. Total daya 440 W : 220 V maka sekring
Lembar Pengamatan Siswa
No Nama
Perilaku yang diamati pada pembelajaran Menghargai
orang lain Disiplin Aktivitas Kerjasama Komunikasi 1 Mahmud Ana
2 Yuli Sukamto 3 Sunardi 4 Erni Tri Utami 5 Abdul khamid 6 Sevri Panimba 7 Marwiani 8 Sahlan
Lembar Penilaian Keterampilan Siswa
No Nama a Aspek Penilaianb c JumlahSkor Nilai 1 Mahmud Ana
2 Yuli Sukamto 3 Sunardi 4 Erni Tri Utami 5 Abdul khamid 6 Sevri Panimba 7 Marwiani 8 Sahlan
Aspek yang dinilai :
a. Keterampilan merencana instalasi penerangan
Mungkid, Juli 2013
Mengetahui Guru Mata Pelajaran
Kepala Sekolah
