67

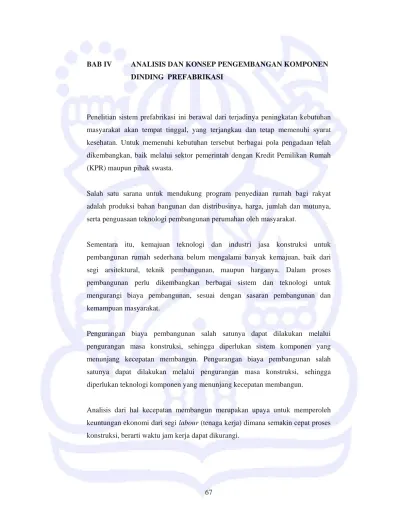

BAB IV ANALISIS DAN KONSEP PENGEMBANGAN KOMPONEN
DINDING PREFABRIKASI
Penelitian sistem prefabrikasi ini berawal dari terjadinya peningkatan kebutuhan masyarakat akan tempat tinggal, yang terjangkau dan tetap memenuhi syarat kesehatan. Untuk memenuhi kebutuhan tersebut berbagai pola pengadaan telah dikembangkan, baik melalui sektor pemerintah dengan Kredit Pemilikan Rumah (KPR) maupun pihak swasta.
Salah satu sarana untuk mendukung program penyediaan rumah bagi rakyat adalah produksi bahan bangunan dan distribusinya, harga, jumlah dan mutunya, serta penguasaan teknologi pembangunan perumahan oleh masyarakat.
Sementara itu, kemajuan teknologi dan industri jasa konstruksi untuk pembangunan rumah sederhana belum mengalami banyak kemajuan, baik dari segi arsitektural, teknik pembangunan, maupun harganya. Dalam proses pembangunan perlu dikembangkan berbagai sistem dan teknologi untuk mengurangi biaya pembangunan, sesuai dengan sasaran pembangunan dan kemampuan masyarakat.
Pengurangan biaya pembangunan salah satunya dapat dilakukan melalui pengurangan masa konstruksi, sehingga diperlukan sistem komponen yang menunjang kecepatan membangun. Pengurangan biaya pembangunan salah satunya dapat dilakukan melalui pengurangan masa konstruksi, sehingga diperlukan teknologi komponen yang menunjang kecepatan membangun.
Analisis dari hal kecepatan membangun merupakan upaya untuk memperoleh keuntungan ekonomi dari segi labour (tenaga kerja) dimana semakin cepat proses konstruksi, berarti waktu jam kerja dapat dikurangi.
68
Tabel 4. Prosentase Besaran Komponen Pekerjaan terhadap Komposisi Biaya
Sumber : Pedoman Teknis Pembangunan Bangunan Gedung Negara
Apabila melihat dari prosentase komponen-komponen pekerjaan terhadap komposisi biaya konstruksinya, dinding memberikan kontribusi yang cukup besar bagi keseluruhan biaya pekerjaan. Berdasarkan hal tersebut, kemudian dikembangkan sistem dinding prefabrikasi yang dimaksudkan untuk pembangunan secara massal.
4.1. Kelebihan dan Kekurangan Sistem Prefabrikasi yang telah
Dikembangkan di Indonesia
Sebelum dilakukan analisis terhadap kecepatan membangun masing- masing sistem, terlebih dahulu dilakukan pengelompokan hasil survey mengenai sistem prefabrikasi yang telah ada di Indonesia dan diuraikan keseluruhan elemen pembentuknya, mulai dari pondasi hingga atap.
Untuk menerapkan sistem industrialisasi melalui sistem prefabrikasi, beberapa evaluasi terhadap sistem yang digunakan perlu dilakukan. Parameter evaluasi adalah aspek struktural dan kecepatan membangun.
Konsep sistem prefabrikasi yang akan dikembangkan bertujuan untuk memperbaiki kekurangan dan memanfaatkan kelebihan dari pengembangan sistem prefabrikasi yang telah dilakukan, seperti RISHA, Smart Modula, dan Solusi Rumah. Komponen Komposisi (%) Pondasi 3 – 7 Struktur 20 – 25 Lantai 10 – 15 Dinding 10 – 15 Plafond 8 – 10 Atap 10 – 15 Utilitas 8 – 10 Finishing 15 - 20
69
70
Selanjutnya dilakukan analisis kualitatif berupa penguraian kelebihan dan kekurangan dari masing-masing sistem prefabrikasi tersebut dari segi struktur, aplikasi arsitektural, aspek industrialisasi, transportasi dan ereksi dan assembly. Analisis ini lebih ditekankan kepada hubungannya dengan aspek kecepatan membangun.
Pada Smart Modula kelebihannya adalah sistem ini menggunakan struktur rangka serta memiliki struktur yang ringan, karena terbuat dari rangka baja ringan, tahan gempa dan umur pemakaian yang cukup panjang. Proses konstruksi cepat yaitu 12 hari, karena penggunaan konsep prefabrikasi, dimana komponen telah diproduksi terlebih dahulu di pabrik. Selain itu yang menunjang kecepatan membangunnya adalah peralatan yang sederhana, bobot komponen yang ringan, dan dimensi yang cukup ideal untuk mempermudah proses handling. Kekurangannya adalah jenis sambungan yang digunakan cukup banyak, jenis komponen terlalu banyak, dan material sulit didapat di beberapa daerah tertentu.
Pada RISHA (Rumah Instan Sederhana Sehat) yang dikembangkan oleh Puslitbangkim, kelebihannya adalah dari segi struktur RISHA memiliki struktur yang tahan gempa dan menggunakan sistem rangka sebagai sistem pendukung serta penerapan sistem sambungan kering.
Struktur Ringan, struktur pendukung ada pada rangka, tahan gempa, sistem sambungan kering Umur pemakaian cukup panjang Jenis sambungan yang digunakan terlalu banyak Aplikasi Arsitektural Fleksibel, dapat dikembangkan dan dimodifikasi Dapat didirikan dimana saja Aplikasinya terbatas pada low rise building Proses industrialisasi Proses cepat, tidak terlalu banyak masalah dalam fabrikasi penggunaan semi‐skilled labor Sistem tertutup, terlalu banyak komponen, dapat terjadi salah pasang, material sulit didapat pada beberapa daerah tertentu Transportasi Mudah, komponen dapat ditumpuk, tidak ada batasan jarak Terlalu banyak komponen, dapat tertukar Erection dan assembly Diperlukan peralatan yang sederhana untuk pemasangan, pemasangan cepat (12 Hari) Padat karya, mahal, diperlukan personel ahli dalam pemasangan, Keuntungan (+) Kerugian (‐) Kesamaan dengan sistem lain
71
RISHA bersifat fleksibel, dalam arti dapat dikembangkan apabila penghuni membutuhkan tambahan ruang. Berdasarkan data yang didapat, proses pembuatan komponen RISHA di workshop memakan waktu sekitar 1 minggu dan untuk pemasangannya dibutuhkan low skilled labour.
Proses pembangunan RISHA termasuk cepat dimana waktu pemasangan komponen-komponen bangunan dalam percobaan lapangan rata-rata waktu yang diperlukan unutk merakit satu modul Risha adalah sekitar 9 jam, dengan jumlah tenaga kerja 3 orang yang terdiri dari satu laden, satu tukang dan satu kepala tukang merangkap mandor. Waktu tersebut terpenuhi bilamana seluruh komponen yang diproduksi di pabrik sesuai dengan spesifikasi teknis yang ditentukan serta dibangun di atas lahan dengan tanah keras.
Ketentuan tersebut berlaku untuk satu modul, yaitu Risha dengan ukuran 3 x 3 meter persegi termasuk dengan kelengkapan bangunan diantaranya kamar mandi dengan ukuran 1.20 x 1.50 m. sehingga bilamana untuk mengerjakan satu unit RIT-1 dengan luas 21 m2, maka diperlukan 6 orang dengan waktu yang kurang lebih sama dengan pengerjaan satu modul.
Kekurangan sistem RISHA adalah dari proses industrialisasinya karena padat modal, diperlukan modal yang cukup besar untuk mendirikan industri pembuat
Struktur Tahan Gempa, struktur pendukung ada pada rangka, menggunakan sistem sambungan kering Umur pemakaian cukup panjang Sistem sambungan banyak
Aplikasi Arsitektural Fleksibel, dapat dikembangkan dapat didirikan dimana saja
Proses industrialisasi Cukup cepat, sekitar 1 minggu untuk pembuatan komponennya, diperlukan semi skilled labor sistem tertutup, padat modal untuk mendirikan industri‐industri pembuat komponennya Transportasi Komponen dapat ditumpuk Mobilitas rendah, karena komponen berat, serta ukuran komponen besar Erection dan assembly Proses pembangunan cepat (1‐2 hari), pemasangan mudah Diperlukan peralatan khusus untuk pemasangan, padat karya Keuntungan (+) Kesamaan dengan sistem lain Kerugian (‐) Tabel 7. RISHA
72
komponen, dari segi transportasi adalah mobilitas rendah karena komponen berat dan ukuran komponen cukup besar sehingga dari segi ereksi dan perakitan membutuhkan peralatan khusus untuk memasang.

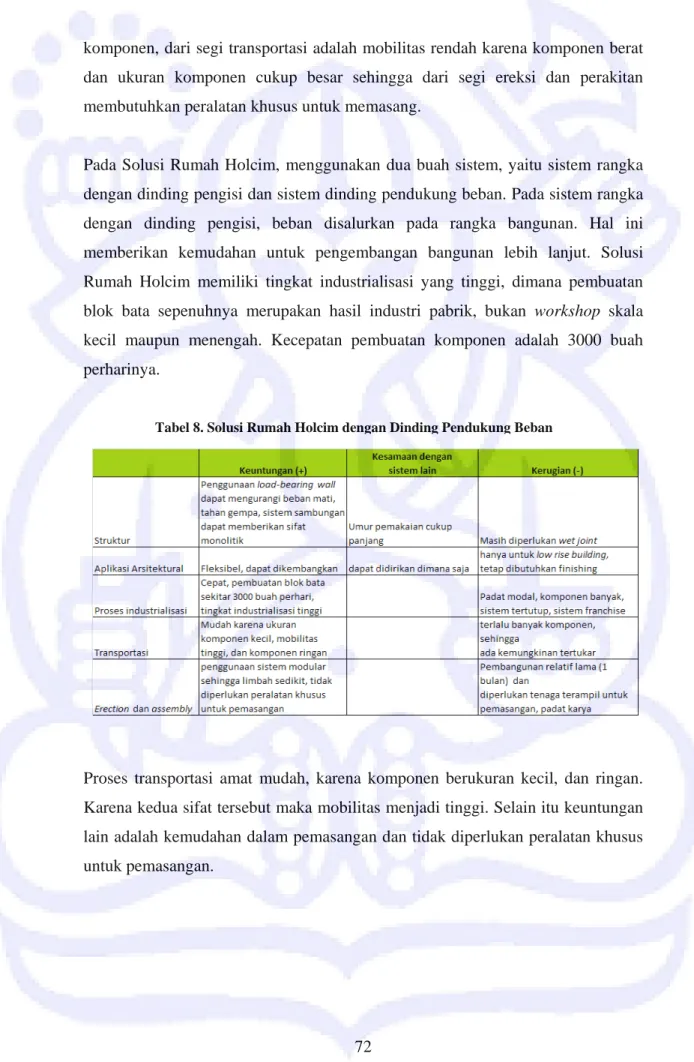

Pada Solusi Rumah Holcim, menggunakan dua buah sistem, yaitu sistem rangka dengan dinding pengisi dan sistem dinding pendukung beban. Pada sistem rangka dengan dinding pengisi, beban disalurkan pada rangka bangunan. Hal ini memberikan kemudahan untuk pengembangan bangunan lebih lanjut. Solusi Rumah Holcim memiliki tingkat industrialisasi yang tinggi, dimana pembuatan blok bata sepenuhnya merupakan hasil industri pabrik, bukan workshop skala kecil maupun menengah. Kecepatan pembuatan komponen adalah 3000 buah perharinya.
Proses transportasi amat mudah, karena komponen berukuran kecil, dan ringan. Karena kedua sifat tersebut maka mobilitas menjadi tinggi. Selain itu keuntungan lain adalah kemudahan dalam pemasangan dan tidak diperlukan peralatan khusus untuk pemasangan.
73
Sama halnya dengan Solusi Rumah Holcim dengan dinding pendukung beban, karena menggunakan sistem load bearing wall, beban mati yang didukung oleh dinding dapat dikurangi. Kelebihan lain dari sistem ini sama dengan sistem rangka dengan dinding pengisi.
Kekurangan kedua sistem tersebut adalah dari segi struktur masih diperlukannya wet joint dengan mortar, yang mengakibatkan proses konstruksi relatif lebih lama daripada sistem lain, yaitu sekitar 1 bulan tanpa finishing. Dari segi ereksi dan perakitan, untuk membangun Solusi Rumah, tukang harus memiliki lisensi khusus dari PT. Holcim Indonesia, sehingga tidak bisa dibangun oleh low skilled labour. Selain itu ada kemungkinan tertukarnya komponen, karen jumlah komponen yang relatif banyak.
Karena sifatnya merupakan industrialisasi tinggi, diperlukan modal yang banyak untuk membangun industri komponen ini karena PT. Holcim Indonesia memberlakukan sistem franchise dalam pembentukan industri komponennya.
74

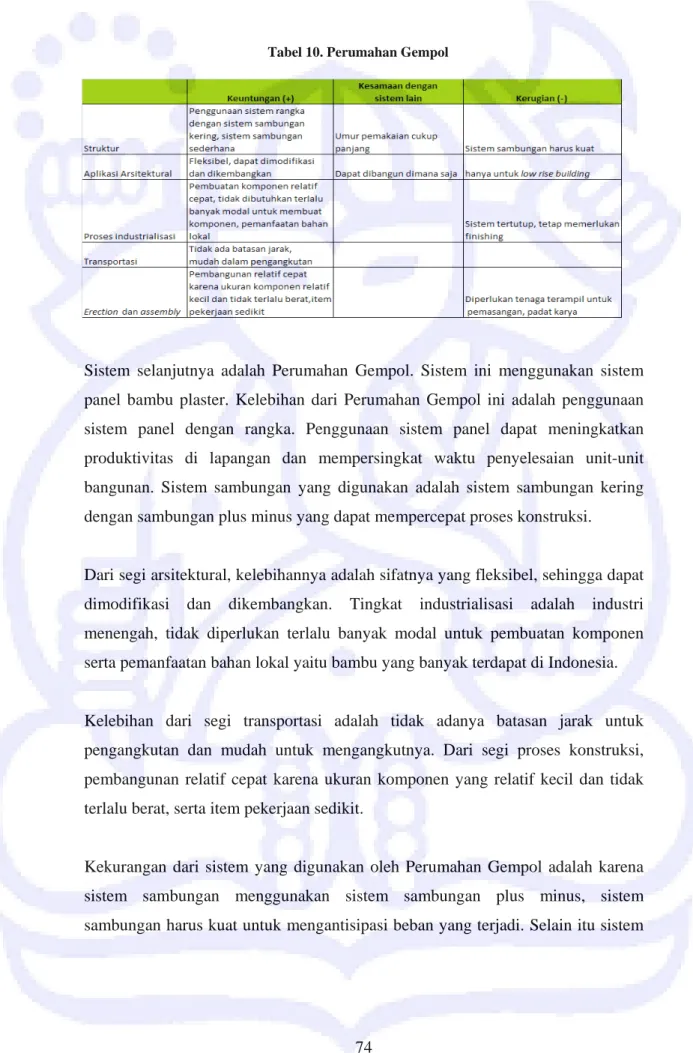

Sistem selanjutnya adalah Perumahan Gempol. Sistem ini menggunakan sistem panel bambu plaster. Kelebihan dari Perumahan Gempol ini adalah penggunaan sistem panel dengan rangka. Penggunaan sistem panel dapat meningkatkan produktivitas di lapangan dan mempersingkat waktu penyelesaian unit-unit bangunan. Sistem sambungan yang digunakan adalah sistem sambungan kering dengan sambungan plus minus yang dapat mempercepat proses konstruksi.
Dari segi arsitektural, kelebihannya adalah sifatnya yang fleksibel, sehingga dapat dimodifikasi dan dikembangkan. Tingkat industrialisasi adalah industri menengah, tidak diperlukan terlalu banyak modal untuk pembuatan komponen serta pemanfaatan bahan lokal yaitu bambu yang banyak terdapat di Indonesia.
Kelebihan dari segi transportasi adalah tidak adanya batasan jarak untuk pengangkutan dan mudah untuk mengangkutnya. Dari segi proses konstruksi, pembangunan relatif cepat karena ukuran komponen yang relatif kecil dan tidak terlalu berat, serta item pekerjaan sedikit.
Kekurangan dari sistem yang digunakan oleh Perumahan Gempol adalah karena sistem sambungan menggunakan sistem sambungan plus minus, sistem sambungan harus kuat untuk mengantisipasi beban yang terjadi. Selain itu sistem
75
ini hanya untuk low rise building, serta dibutuhkan tenaga terampil dalam pemasangan.

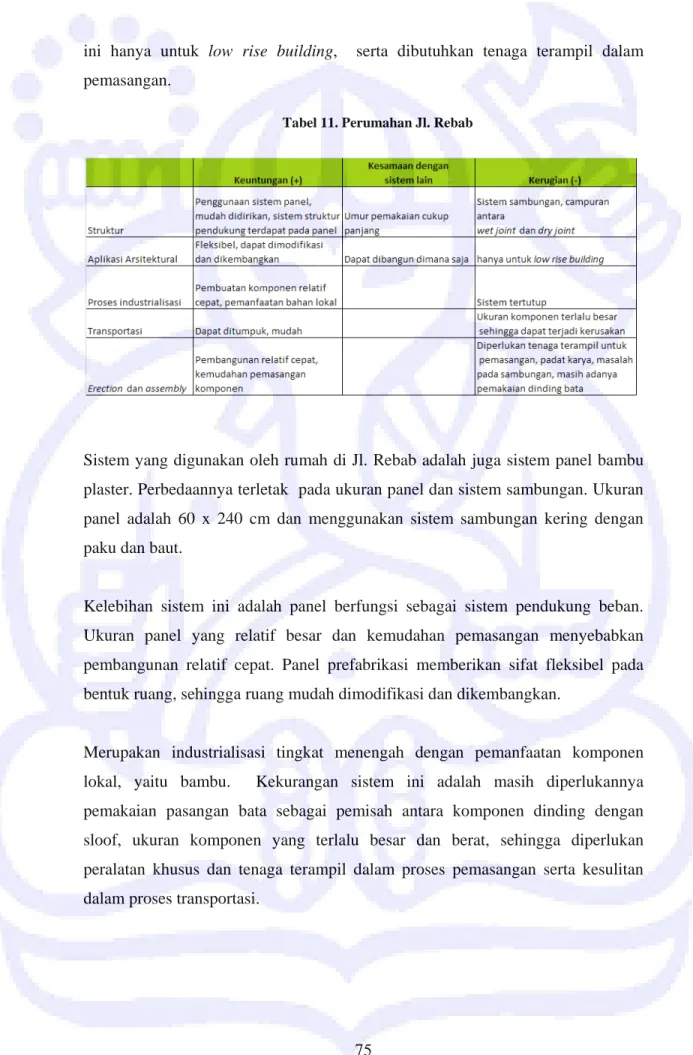

Sistem yang digunakan oleh rumah di Jl. Rebab adalah juga sistem panel bambu plaster. Perbedaannya terletak pada ukuran panel dan sistem sambungan. Ukuran panel adalah 60 x 240 cm dan menggunakan sistem sambungan kering dengan paku dan baut.
Kelebihan sistem ini adalah panel berfungsi sebagai sistem pendukung beban. Ukuran panel yang relatif besar dan kemudahan pemasangan menyebabkan pembangunan relatif cepat. Panel prefabrikasi memberikan sifat fleksibel pada bentuk ruang, sehingga ruang mudah dimodifikasi dan dikembangkan.
Merupakan industrialisasi tingkat menengah dengan pemanfaatan komponen lokal, yaitu bambu. Kekurangan sistem ini adalah masih diperlukannya pemakaian pasangan bata sebagai pemisah antara komponen dinding dengan sloof, ukuran komponen yang terlalu besar dan berat, sehingga diperlukan peralatan khusus dan tenaga terampil dalam proses pemasangan serta kesulitan dalam proses transportasi.
76

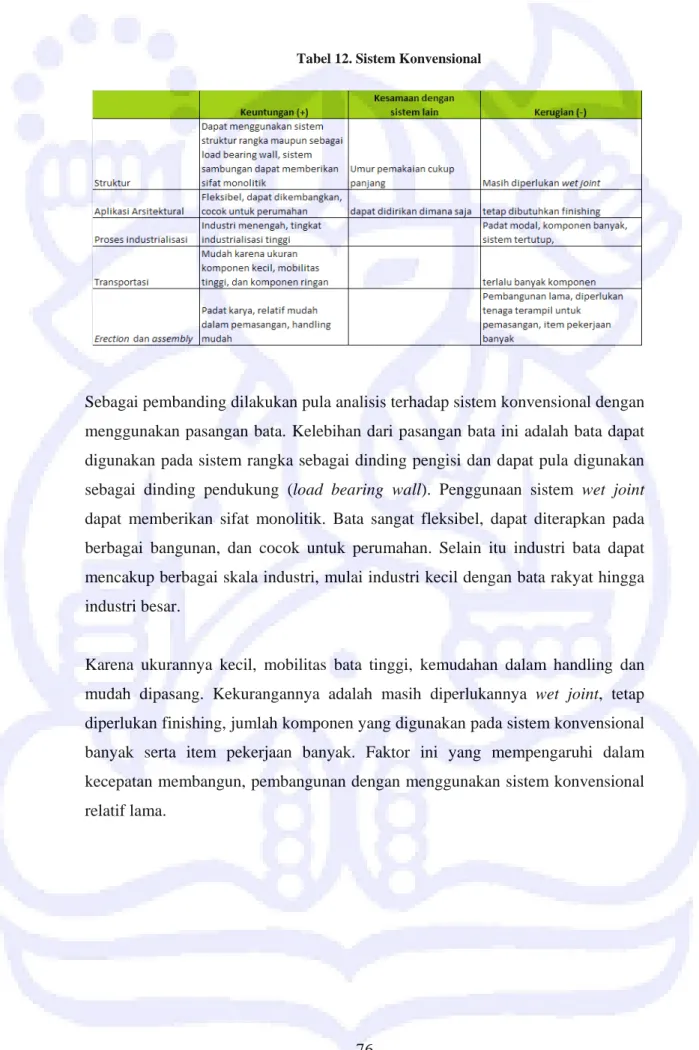

Sebagai pembanding dilakukan pula analisis terhadap sistem konvensional dengan menggunakan pasangan bata. Kelebihan dari pasangan bata ini adalah bata dapat digunakan pada sistem rangka sebagai dinding pengisi dan dapat pula digunakan sebagai dinding pendukung (load bearing wall). Penggunaan sistem wet joint dapat memberikan sifat monolitik. Bata sangat fleksibel, dapat diterapkan pada berbagai bangunan, dan cocok untuk perumahan. Selain itu industri bata dapat mencakup berbagai skala industri, mulai industri kecil dengan bata rakyat hingga industri besar.
Karena ukurannya kecil, mobilitas bata tinggi, kemudahan dalam handling dan mudah dipasang. Kekurangannya adalah masih diperlukannya wet joint, tetap diperlukan finishing, jumlah komponen yang digunakan pada sistem konvensional banyak serta item pekerjaan banyak. Faktor ini yang mempengaruhi dalam kecepatan membangun, pembangunan dengan menggunakan sistem konvensional relatif lama.
77

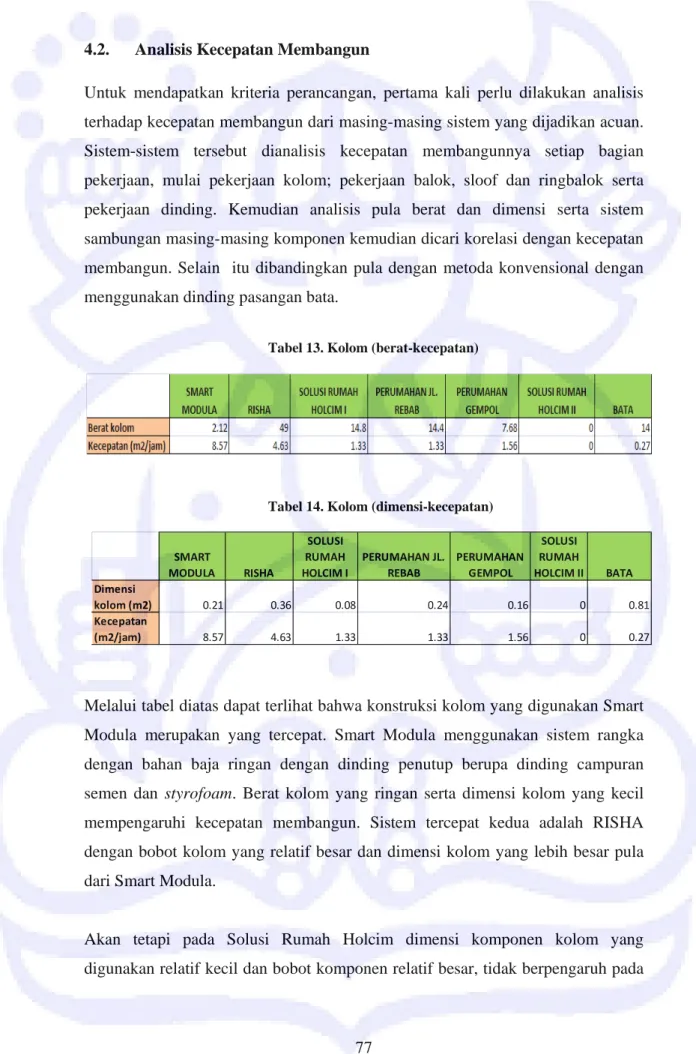

4.2. Analisis Kecepatan Membangun
Untuk mendapatkan kriteria perancangan, pertama kali perlu dilakukan analisis terhadap kecepatan membangun dari masing-masing sistem yang dijadikan acuan. Sistem-sistem tersebut dianalisis kecepatan membangunnya setiap bagian pekerjaan, mulai pekerjaan kolom; pekerjaan balok, sloof dan ringbalok serta pekerjaan dinding. Kemudian analisis pula berat dan dimensi serta sistem sambungan masing-masing komponen kemudian dicari korelasi dengan kecepatan membangun. Selain itu dibandingkan pula dengan metoda konvensional dengan menggunakan dinding pasangan bata.
Melalui tabel diatas dapat terlihat bahwa konstruksi kolom yang digunakan Smart Modula merupakan yang tercepat. Smart Modula menggunakan sistem rangka dengan bahan baja ringan dengan dinding penutup berupa dinding campuran semen dan styrofoam. Berat kolom yang ringan serta dimensi kolom yang kecil mempengaruhi kecepatan membangun. Sistem tercepat kedua adalah RISHA dengan bobot kolom yang relatif besar dan dimensi kolom yang lebih besar pula dari Smart Modula.
Akan tetapi pada Solusi Rumah Holcim dimensi komponen kolom yang digunakan relatif kecil dan bobot komponen relatif besar, tidak berpengaruh pada
Tabel 13. Kolom (berat-kecepatan)
SMART MODULA RISHA SOLUSI RUMAH HOLCIM I PERUMAHAN JL. REBAB PERUMAHAN GEMPOL SOLUSI RUMAH HOLCIM II BATA Dimensi kolom (m2) 0.21 0.36 0.08 0.24 0.16 0 0.81 Kecepatan (m2/jam) 8.57 4.63 1.33 1.33 1.56 0 0.27
78
kecepatan konstruksi kolom. Hal ini disebabkan sistem prefabrikasi dengan precast kolom, sehingga tidak diperlukan lagi pekerjaan bekisting. Hal yang berpengaruh pada kecepatan membangun kolom adalah bobot dan penggunaan sistem prefabrikasi.
Pada pekerjaan sloof, dapat dilihat bahwa penggunaan sloof dengan sistem konvensional seperti yang digunakan oleh Perumahan Jl. Rebab dan sistem konvensional bata memakan waktu. Selain karena bobotnya yang relatif besar, jenis pekerjaan yang dilakukan banyak. Hal utama yang berpengaruh pada kecepatan membangun sloof adalah bobot komponen.
SMART MODULA RISHA SOLUSI RUMAH HOLCIM I PERUMAHAN JL. REBAB PERUMAHAN G EMPOL SOLUSI RUMAH HOLCIM II BATA Dimensi sloof (m2) 0.45 0.36 0.04 0.6 0 0.04 0.6 Kecepatan (m2/jam) 2.27 3.26 1.47 0.58 0 1.47 0.87
Tabel 16. Sloof (dimensi-kecepatan)
SMART MODULA RISHA SOLUSI RUMAH HOLCIM I PERUMAHAN JL. REBAB PERUMAHAN GEMPOL SOLUSI RUMAH HOLCIM II BATA Berat sloof 12.88 26.32 7.8 32.4 0 7.8 32.4 Kecepatan (m2/jam) 2.27 3.26 1.47 0.58 0 1.47 0.87
Tabel 15. Sloof (berat-kecepatan)
SMART MODULA RISHA SOLUSI RUMAH HOLCIM I PERUMAHAN JL. REBAB PERUMAHAN GEMPOL SOLUSI RUMAH HOLCIM II BATA Berat ringbalk 0 34.79 7.8 0 0 7.8 24.3 Kecepatan (m2/jam) 0 3.26 1.14 0 0 1.14 1.06
79
Pada dinding, kecepatan membangun dipengaruhi oleh dimensi. Dimensi yang besar, seperti RISHA dan Perumahan Jl. Rebab, memiliki kecepatan membangun yang relatif besar. Akan tetapi, Perumahan Gempol, yang dimensinya lebih kecil daripada Perumahan Jl. Rebab, proses membangunnya lebih cepat. Hal ini kemungkinan dipengaruhi oleh beratnya yang relatif lebih ringan.
SMART MODULA RISHA SOLUSI RUMAH HOLCIM I PERUMAHAN JL. REBAB PERUMAHAN GEMPOL SOLUSI RUMAH HOLCIM II BATA Dimensi ringbalk (m2) 0 0.24 0.04 0 0 0.04 0.45 Kecepatan (m2/jam) 0 3.26 1.14 0 0 1.14 1.06
Tabel 18. Ringbalk (dimensi-kecepatan)
Tabel 19. Dinding (berat-kecepatan)
80
Dari hasil analisis diatas dapat disimpulkan bahwa sistem sambungan kering (dry joint) merupakan sistem sambungan yang paling cepat pengerjaannya. Dalam hal ini, sistem sambungan yang digunakan oleh RISHA, yaitu baut dan plat merupakan yang paling cepat, diikuti oleh sistem sambungan yang digunakan oleh Smart Modula dan sistem sambungan yang digunakan oleh Perumahan Gempol (sambungan plus minus).
Pada dinding, RISHA merupakan yang tercepat, dengan dimensi komponen dinding yaitu 120 x 240 cm. Akan tetapi, Perumahan Gempol yang memiliki dimensi komponen yang lebih kecil daripada Perumahan Jl. Rebab yang dikembangkan oleh Puslitbangkim lebih cepat proses konstruksinya. Hal ini kemungkinan disebabkan oleh kemudahan pemasangan serta bobotnya yang lebih ringan dan kesederhanaan bentuk komponen.
Berat komponen dinding juga mempengaruhi produktivitas dari masing-masing sistem. Pada dinding bambu plaster pracetak yang digunakan oleh Puslitbangkim
81
yang memiliki bobot cukup besar terbukti produktivitasnya rendah. Akan tetapi, pada sistem yang memiliki berat yang relatif ringan seperti Solusi Rumah dan sistem konvensional memiliki kecepatan membangun yang rendah. Hal ini kemungkinan disebabkan oleh sistem sambungan yang digunakan serta karakter dimensi dari sistem tersebut.
Begitu pula dengan ring balk, sloof dan kolom. Bobot dan karakter dimensi mempengaruhi kecepatan membangun sistem. Sistem sambungan yang digunakan serta kemudahan pemasangan juga mempengaruhi kecepatan membangun.
Keragaman jenis pekerjaan juga mempengaruhi kecepatan membangun. Hal ini terlihat dari Perumahan Gempol dan Smart Modula. Jenis pekerjaan yang harus dilakukan lebih sedikit dibandingkan dengan Solusi Rumah, Perumahan Jl. Rebab, maupun sistem konvensional.
Sedangkan RISHA dipengaruhi oleh kesederhanaan jenis komponen. Jumlah komponennya yang sedikit dan dapat digunakan untuk berbagai sistem menyebabkan proses konstruksinya menjadi jauh lebih cepat daripada sistem yang lain.
4.3. Analisis Gaya
Agar komponen dapat mengatasi gaya-gaya yang terjadi, perlu dilakukan analisis terhadap gaya-gaya yang terjadi pada komponen tersebut. Gaya-gaya yang terjadi antara lain gaya geser lateral, gaya geser vertikal, dan gaya guling.
Gaya lateral yang terjadi pada bangunan dapat menyebabkan bangunan mengalami geser. Gaya geser dapat terjadi pada struktur bangunan, baik pada pondasi maupun struktur atap.
C b ( P d v Cara untuk bracing diag (rigid). Gambar 50. Pada rancan digunakan s vertikal dan Gam Sumb mengatasi gonal, dindin . Tiga metoda ngan kompon sistem dindi horizontal. mbar 49. Per ber : Design Fo geser akib ng geser (sh dasar untuk bracing, she Sumber : Str nen dinding ing geser d Gambar pindahan akib or Earthquakes
bat gaya lat hear wall) at mencapai kes ar planes,dan ructures (Schod g ini untuk m dan diperluk 51. Gaya Lat
bat gaya later s (Ambrose, 19 teral adalah tau dengan tabilan latera rigid joint. deck, 1980) mengatasi ga kan adanya eral ral 999) h dengan m sambungan
al, yaitu denga
aya geser ya sambungan memberikan yang kaku an diagonal ang terjadi, pada arah
83
Sistem dinding geser (shear wall) dengan rangka pengaku diterapkan pada komponen panel, rangka (kolom dan balok) diterapkan pada rangka komponen, sementara dinding geser diterapkan pada dinding panel.
Beban lain yang bekerja adalah beban horizontal. Salah satu akibat dari beban horizontal adalah terjadinya gaya guling pada bangunan. Massa bangunan memiliki berperan ganda, yaitu sebagai sumber gaya momentum horizontal dan stabilitas penahan terhadap gaya guling. Sifat kritis dari gaya guling ini adalah bentuk vertikal bangunan. Semakin lebar bangunan semakin kecil kemungkinannya untuk mengalami gaya guling dibandingkan dengan bangunan yang tinggi dan ramping.
Gambar 52. Pengaruh gaya guling pada bangunan
Sumber : Design For Earthquakes (Ambrose, 1999)
Untuk mengatasi gaya guling akibat beban horizontal, diperlukan adanya suatu sambungan pada arah horizontal dan agar menjadi lebih kaku diperlukan adanya suatu tambahan sistem kunci dengan mur-baut.
84
Gaya vertikal yang terjadi dapat mengakibatkan bangunan mengalami geser vertikal, yang mengakibatkan bangunan mengalami deformasi. Untuk mengatasi gaya tersebut, diperlukan adanya sistem sambungan pada arah vertikal.
Gambar 53. Gaya Guling
85
4.4.
Kriteria Perancangan
86
Dari hasil elaborasi diatas dapat ditarik suatu kesimpulan yang menjadi kriteria dalam usulan rancangan komponen berikutnya, yang diuraikan sebagai berikut :
4.4.1. Dimensi Komponen
Karakter dimensi komponen yang dapat menunjang kecepatan membangun, adalah seperti yang digunakan oleh RISHA dan Smart Modula. RISHA menggunakan dimensi komponen dinding panel 120 x 240 m dan komponen rangka adalah 120 x 30 cm. Smart Modula menggunakan dimensi komponen dinding adalah 90 x 70 cm.
4.4.2. Aspek Arsitektural
4.4.2.1.Dimensi dan Modul Ruang 1. SOLUSI RUMAH HOLCIM
2. SMART MODULA
87
4. PERUMAHAN GEMPOL
5. PERUMAHAN JL. REBAB – PUSLITBANGKIM
Dari uraian di atas terlihat bahwa dimensi ruang yang pada masing-masing sistem adalah 3.00 x 3.00 m dengan menggunakan modul terkecil adalah modul 30 cm. Perkecualian ada pada Perumahan Gempol yang menggunakan modul 20 cm, baik untuk modul vertikal maupun horizontal.
Untuk modul vertikal yang digunakan pada ketinggian bangunan, semua sistem menggunakan modul 30 cm atau 20 cm seperti yang digunakan pada Solusi Rumah Holcim. Apabila mengacu pada modul ruang yang terdapat pada Pedoman Teknis Pembangunan Rumah Sederhana Sehat (2002), maka dimensi ruang 3.00 x 3.00 m dengan modul terkecil (vertikal dan horizontal) adalah 20 cm dan 30 cm sudah sesuai. Tentunya modul dan dimensi ruang tersebut telah diperhitungkan terhadap kebutuhan minimal penghuninya.
4.4.2.2.Konfigurasi dan Tampilan
Kesederhanaan item pekerjaan merupakan salah satu hal yang dapat mempercepat proses konstruksi. Hal ini terlihat pada Perumahan Gempol, yaitu dengan tidak adanya sloof dan pekerjaan dinding yang dirangkap oleh rangka.
88
Oleh karena itu dinding panel ini harus dapat menampung berbagai macam fungsi, seperti halnya sistem yang digunakan oleh RISHA. Pada sistem RISHA, selain sebagai komponen pembentuk rangka, dapat digunakan untuk pondasi, rangka atap, kanstin, bahkan meja dan kursi taman. Karena ditujukan untuk pembangunan rumah sehat dan sederhana, komponen harus dapat berfungsi sebagai meja dapur, bak mandi bahkan tangga apabila memungkinkan.
Selain itu dinding panel harus dapat memberikan kebebasan dalam rancangan dan bentuk ruang. Dinding panel harus dapat mudah dibongkar dan dipasang kembali apabila diperlukan perluasan pada bangunan. Dari segi tampilan, pola pemasangan dilakukan seperti pemasangan bata yang saling bersilang.
4.4.3. Berat Komponen
Untuk menunjang kecepatan membangun, bentuk komponen sederhana dan memiliki bobot relatif ringan, karena bobot mempengaruhi kecepatan membangun, seperti yang ditunjukan oleh RISHA dan Smart Modula. Menurut ISO 11228-1 berat maksimum yang dapat diangkat oleh 95 % laki-laki dan 70 % wanita adalah 25 kg sedangkan dalam MMH (Manual Materials Handling) adalah 27 kg dimana berat ini dapat diangkat oleh 90 % laki-laki. Sedangkan berat maksimum yang dapat diangkat oleh wanita menurut MMH adalah 20 kg. Bobot diantara 16 – 55 kg masih dapat diangkat oleh satu orang pekerja, namun bobot di atas 55 kg harus diangkat dengan menggunakan alat bantu dan team work. (Patenaude, 2004)
4.4.4. Konsep Prefabrikasi
Pemilihan konsep sistem prefabrikasi berdasarkan berbagai pertimbangan antara lain : 1. Untuk menunjang konsep pembangunan massal dan proses konstruksi yang cepat 2. Mutu komponen terjamin.
3. Diperlukan komponen yang sederhana dan ukuran yang tidak terlalu besar sehingga mempermudah proses pemasangan dan pengangkatan.
89
4. Dibutuhkan jenis komponen sesedikit mungkin sehingga didapat kemudahan dalam transportasi, mobilitas komponen tinggi, dengan sistem sambungan sederhana
4.4.5. Sistem Sambungan (Joint)
Dari hasil analisis, dapat terlihat sistem sambungan yang dapat menunjang kecepatan membangun adalah sistem sambungan kering (dry joint). Sistem sambungan kering tersebut adalah sistem sambungan dengan baut dan plat yang digunakan oleh RISHA dan Smart Modula serta sistem sambungan plus-minus yang digunakan oleh Perumahan Gempol. Selain itu hal yang dapat mempercepat proses konstruksi adalah kemudahan sistem pemasangan komponen, seperti yang terdapat pada Smart Modula, RISHA dan Perumahan Gempol.
4.4.6. Material yang digunakan
Material yang digunakan harus bersifat ringan, mudah untuk dipelihara, mudah dalam pemasangan dan transportasi, dan dapat mengurangi beban pada bearing structure. Selain itu material harus memiliki ketahanan yang tinggi terhadap bahan-bahan kimia, termasuk polusi dan garam-garaman. Material harus memiliki akustik yang baik dan tahan terhadap noda, busuk, korosi dan api.
