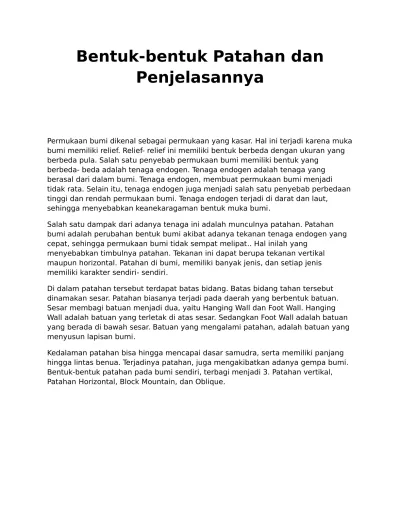

Bentuk-bentuk Patahan dan
Penjelasannya
Permukaan bumi dikenal sebagai permukaan yang kasar. Hal ini terjadi karena muka bumi memiliki relief. Relief- relief ini memiliki bentuk berbeda dengan ukuran yang berbeda pula. Salah satu penyebab permukaan bumi memiliki bentuk yang
berbeda- beda adalah tenaga endogen. Tenaga endogen adalah tenaga yang berasal dari dalam bumi. Tenaga endogen, membuat permukaan bumi menjadi tidak rata. Selain itu, tenaga endogen juga menjadi salah satu penyebab perbedaan tinggi dan rendah permukaan bumi. Tenaga endogen terjadi di darat dan laut, sehingga menyebabkan keanekaragaman bentuk muka bumi.
Salah satu dampak dari adanya tenaga ini adalah munculnya patahan. Patahan bumi adalah perubahan bentuk bumi akibat adanya tekanan tenaga endogen yang cepat, sehingga permukaan bumi tidak sempat melipat.. Hal inilah yang
menyebabkan timbulnya patahan. Tekanan ini dapat berupa tekanan vertikal maupun horizontal. Patahan di bumi, memiliki banyak jenis, dan setiap jenis memiliki karakter sendiri- sendiri.
Di dalam patahan tersebut terdapat batas bidang. Batas bidang tahan tersebut dinamakan sesar. Patahan biasanya terjadi pada daerah yang berbentuk batuan. Sesar membagi batuan menjadi dua, yaitu Hanging Wall dan Foot Wall. Hanging Wall adalah batuan yang terletak di atas sesar. Sedangkan Foot Wall adalah batuan yang berada di bawah sesar. Batuan yang mengalami patahan, adalah batuan yang menyusun lapisan bumi.
A. Patahan Vertikal
Bentuk Patahan Vertikal
Patahan vertikal adalah patahan yang terjadi akibat tenaga endogen. Patahan ini menyebabkan sesar bergerak keatas dan ke bawah. Sesar sendiri dibagi menjadi dua, yaitu sesar naik dan sesar turun. Sesar naik adalah patahan yang bergerak ke atas. Sedangkan sesar turun adalah patahan yang bergerak ke bawah.
Patahan vertikal adalah salah satu penyebab relief di muka bumi memiliki tinggi yang berbeda- beda. Patahan vertikal yang terkenal di indonesia adalah patahan semangko. Patahan semangko berada di sumatra. Patahan ini membagi sumatra menjadi bagian barat dan timur. Bentuk patahan vertikal dibagi menjadi empat, yaitu Horst, Graben, Fault Scrap, dan Pegunungan Patahan.
1. Horst
Horst adalah dataran yang mengalami kenaikan akibat adanya tenaga endogen. Kenaikan dataran ini akibat adanya gerakan tektogenesa vertikal. Gerakan
2. Graben
Graben adalah dataran yang mengalami penurunan akibat dari tarikan tenaga endogen. Penurunan ini terjadi secara cepat. Graben terjadi akibat dari gerakan tektogenesa yang memusat, dan menarik sesar ke arah bawah melalui dua titik. Graben menyebabkan patahan di kanan dan kiri sesar. Graben dapat berbentuk lembah. Tekanan tenaga endogen yang berbeda, menyebabkan bentuk grabien menjadi berbeda juga.
Tekanan yang memusat, membuat graben memiliki dasar yang lebih lebar dari pada bagian atasnya. Sedangkan tekanan yang menyebar, membuat graben memiliki permukaan yang lebih lebar dari pada bagian bawahnya. Graben juga bisa disebut Slenk atau Terban. Graben yang terisi oleh air dapat menjadi danau. Salah satu contoh graben di indonesia adalah danau toba di sumatra utara dan danau tempe di sulawesi.
3. Fault Scrap
Fault scarp atau bisa disebut fleksur adalah bentuk patahan yang terjadi akibat dorongan dari satu sisi saja. Dorongan ini menyebabkan salah satu bagian sesar menjadi naik, sehingga membentuk dinding terjal yang posisinya lebih tinggi dari pada daerah sekitar. Fault scarp juga biasa disebut sebagai Cliff atau tebing.
4. Pegunungan Patahan
Pegunungan patahan atau bisa disebut Step Faulting adalah bentuk patahan yang berbentuk seperti tangga. Hal ini terjadi akibat adanya gerakan penurunan
B. Patahan Horizontal
Bentuk Patahan Horizontal
Patahan horizontal adalah bentuk patahan yang diakibatkan dari tekanan tenaga endogen yang bergerak secara horiontal. Sesar yang patah, bergerak mendatar atau ke kanan dan kekiri. Sehingga patahan ini tidak menyebabkan perubahan tinggi dari sesar.
Patahan ini, biasanya hanya berbentuk garis- garis atau retakan- retakan besar yang ada di dalam tanah. Garis- garis yang terjadi akibat patahan disebut
kelurusan. Kelurusan akan terlihat seperti garis lurus panjang melalui citra satelit. Patahan horizontal, biasanya dapat ditemukan pada daerah- daerah yang
mengalami lipatan. Patahan horizontal dipisahkan menjadi dua, yaitu Dekstral dan Sinistral.
1. Dekstral
Dekstral adalah patahan horizontal yang bergerak ke arah kanan. Dekstral dapat diketahui dengan cara berdiri di depan potongan sesar yang besar. jika patahan tersebut adalah dekstral, maka sesar tersebut akan bergerak ke kiri.
2. Sinistral
Yaitu berdiri di depan potongan sesar yang besar. jika sesar tersebut bergerak ke arah kiri, maka patahan tersebut adalah sinistral.
C. Block Mauntain
Bentuk Block Mauntain
Block Mauntain adalah kumpulan patahan- patahan yang tidak beraturan. Patahan tersebut membentuk dataran yang memiliki bentuk yang bermacam- macam. Ada yang naik, turun, maupun miring. Hal ini terjadi dari akibat adanya beberapa tekanan yang terjadi di satu daerah yang besar.
Tekanan tersebut membuat tarikan dan dorongan, yang menghasilkan bentuk relief yang tidak beraturan. Kumpulan patahan ini biasanya akan membentuk berbagai pegunungan. Pegunungan ini biasanya terdiri dari balok- balok lithosfer. Lithosfer adalah lapisan bumi atau kulit bumi bagian luar (Baca: Struktur Lapisan Bumi dan Penjelasannya)
D. Oblique
Dikarenakan gerakannya yang miring, hal ini menyebabkan sesar berbentuk miring dan memanjang. berbeda dengan Fault scarp yang membentuk tebing, bentuk Oblique lebih dalam dan panjang. Selain itu, perbedaan tekanan yang didapat, membuat Oblique lebih curam dari Fault scarp. Oblique adalah penyebab terbentuknya palung di dasar laut, dan ngarai di daratan.
MACAM LIPATAN DAN
PENJELASANNYA
Keragaman bentuk muka bumi merupakan akibat dari adanya tenaga pembentuk muka bumi yang terbagi menjadi 2 yakni tenaga endogen dan eksogen. Pada pembahasan macam macam tenaga endogen, ada yang disebut dengan gerak
epirogenetik. Gerak ini mendorong lapisan tanah yang sifatnya plastis, sehingga membentuk suatu lipatan pada kerak bumi. Apa itu lipatan? Berikut adalah uraian lengkapnya.
Pengertian lipatan (fold) adalah suatu gelombang pada lapisan tanah yang terjadi karena adanya diatropisme. Proses diatropisme merupakan suatu proses pembentukan pada lapisan bumi yang tidak dicampuri oleh aktivitas
vulkanisme. Lipatan juga dapat diartikan sebagai suatu struktur geologi yang sering dijumpai pada batuan sedimen.
lipatanTerdapat berbagai macam lipatan pada lapisan kulit bumi. Berdasarkan posisi bidang sumbunya, lipatan dibagi menjadi 6 yaitu
Lipatan tegak – Lipatan ini disebut juga dengan symmetric fold. Sesuai dengan namanya, posisi bidang sumbu lipatan ini tegak lurus terhadap bidang lipatan. Bidang sumbu juga membagi antiklin dan sinklin sama besar atau simetris.
Lipatan miring – Lipatan miring merupakan lipatan tegak yang mendapat tekanan terus- menerus sehingga bentuknya tidak lagi tegak melainkan miring ke salah satu sisi. Lipatan ini dikenal juga dengan sebutan asymmetric fold.
Lipatan menggantung – Lipatan ini adalah kelanjutan dari lipatan miring yang terus mendapat dorongan. Sesuai dengan namanya, lipatan ini mempunyai puncak yang menggantung.
Lipatan isoklinal – Isoclinal fold mempunyai bidang sumbu yang sejajar satu dengan yang lainnya. Lipatan ini disebabkan oleh adanya dorongan yang terjadi secara berkelanjutan.
Lipatan rebah – Lipatan ini disebut juga overtuned fold. Puncak lipatan rebah berbentuk landai seperti suatu benda yang merebah. Penyebabnya adalah adanya dorongan secara melintang yang berasal dari satu arah saja.
Lipatan sesar sungkup – Lipatan ini merupakan kelanjutan dari lipatan rebah yang terus menerus mendapat tekanan. Nama lain lipatan sesar sungkup adalah
overthrust. Jika lapisan tanah yang mengalami lipatan sesar sungkup tidak cukup elastis, maka akan terjadi patahan.
Selain keenam macam lipatan di atas, ada juga jenis lipatan lain berdasarkan intensitas pelipatan. Pengelompokkan lipatan berdasarkan intensitasnya terdiri dari :
Drag fold merupakan lipatan yang terjadi karena adanua pergeseran antar lapisan. Lipatan ini adalah bagian dari sayap lipatan lain yang lebih besar ukurannya.
En enchelon foldadalah sekelompok lipatan yang saling merebah satu dengan yang lainya.
Culmination and depression yaitu salah satu jenis lipatan yang memiliki sudut yang runcing pada bagian arah yang berlainan.
Synclinorium adalah lipatan yang sinklin utamanya terdiri dari beberapa lipatan lain yang ukurannya lebih kecil.
Anticlinorium merupakan lipatan yang antiklin utamanya terdiri dari beberapa lipatan lain yang ukurannya lebih kecil.
Proses Terjadinya Lipatan
Terjadinya lipatan merupakan pengaruh dari beberapa faktor (baca juga : Faktor Pembentuk Tanah). Faktor- faktor tersebut adalah adanya intrusi batuan beku, adanya lengseran atau perubahan gaya berat serta tenaga endogen dan eksogen. Proses terjadinya lipatan diawali dari adanya tekanan atau dorongan. Tekanan tersebut kemudian membentuk lapisan tanah yang tadinya datar menjadi melengkung atau bending.
Unsur Geometri Lipatan
Antiklin atau dikenal juga dengan sebutan punggung lipatan, adalah unsur geometri lipatan yang memiliki permukaan cembung (conveks) dengan arah cembungan ke atas. Bagian ini mempunyai 2 buah limb yang arah kemiringannya berlainan dan saling menjauh satu dengan yang lainnya. Dibagian tengah antiklin terdapat core atau inti antiklin.
Sinklin atau atau dikenal juga dengan sebutan lembah lipatan, yakni unsur geometri lipatan yang memiliki permukaan cekung (konkav) dengan arah cekungan ke atas. Bagian ini mempunyai 2 buah limb yang arah kemiringan yang saling mendekat. Dibagian tengah antiklin terdapat core atau inti sinklin.
Limb atau sayap, ialah bidang miring yang membangun struktur sinklinal atau antiklinal. Limb juga dapat diartikan sebagai bagian dari lipatan yang posisinya menurun mulai dari lengkungan maksimal sebuah antiklinal sampai lengkungan maksimal suatu sinklinal. Limb memiliki bentuk yang panjang dari axial plane pada suatu lipatan ke axial plane pada lipatan lainnya. Terdapat dua jenis limb yakni back limb yakni sayap yang landai dan fore limb yaitu sayap yang curam pada lipatan simetris.
Axial plane ialah suatu bidang yang memotong puncak suatu lipatan. Karena perpotongan tersebut maka bagian samping dari suatu lipatan menjadi kurang simetris.
Axial surface atau hinge surface, merupakan bidang imajiner yang mana terdapat semua axial line dari suatu lipatan.
Crest adalah suatu garis yang menghubungkan titik-titik tertinggi dari sebuah lipatan pada satu bidang yang sama. Crest mempunyai sebutan lain yakni hinge line Garis ini mempunyai letak pada bagian tertinggi dari sebuah lipatan. Crest terbentuk pada crestal plane. Crestal plane ini merupakan suatu bidang pada lipatan.
Through ialah suatu garis yang menghubungkan titik-titik paling rendah dari bidang yang sama. Through merupakan kebalikan dari crest. Garis ini teretak pada bagian paling rendah dari sebuah lipatan. Through terbentuk pada suatu bidang pada lipatan yang disebut dengan trough line.
Pluge merupakan sebuah sudut yang terbentuk karena adanya pertemuan poros dengan garis horizantal pada suatu bidang vertikal.
Wavelenght atau disebut juga dengan half, merupakan jarak antara dua buah inflection point.
Core merupakan bagian dari sebuah lipatan yang posisinya berada disekitar sumbu lipatan.
