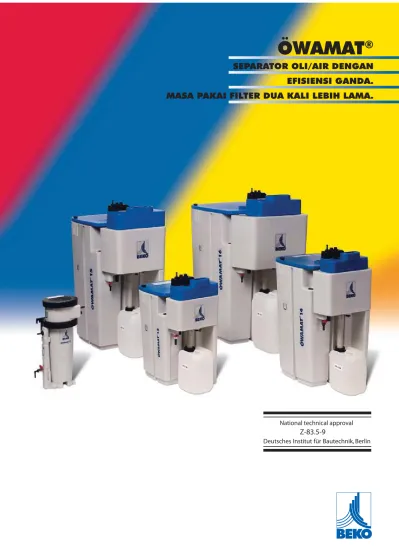

SEPARATOR OLI/AIR DENGAN
EFISIENSI GANDA.
MASA PAKAI FILTER DUA KALI LEBIH LAMA.
National technical approval
Z-83.5-9
UNTUK TEKNOLOGI YANG EFISIEN
HAL YANG TAK TERHINDARKAN
Seseorang yang mengoperasikan sistem udara kompresi harus
mengontrol dan menangani timbulnya kondensasi yang tidak terelakkan dan pasti terjadi. Langkah seperti ini didasarkan atas alasan ekonomis dan teknis, serta untuk memenuhi ketentuan hukum yang diberlakukan semakin ketat.
Pemisahan oli/air untuk kondensasi yang terurai biasanya mengindikasikan solusi yang efesien dan permanen serta hemat biaya untuk mengatasi masalah. Air yang telah dibersihkan akan memenuhi ketentuan yang berlaku mengenai pembuangan.
Dengan berbagai inovasi dan
pengetahuan yang terkait, ÖWAMAT®
generasi baru yang dikembangkan oleh BEKO mendemonstrasikan keunggulan dari pabrikan ini yang telah berpengalaman di bidangnya.
Biarkan diri Anda mendapatkan keyakinan setelah membuktikannya!
BERSIFAT LOKAL DAN EFISIEN
Metode outsourcing terdengar progresif, namun tidak selalu menjadi solusi terbaik. Pembuangan kondensasi oleh penyedia layanan eksternal, misalnya, adalah prosedur yang kompleks dan mahal. Selain itu, investasi internal, seperti tangki pengumpul yang harus memperoleh sertifikasi, sistem pemonitoran, dan pekerjaan instalasi harus ditambahkan ke dalam biaya pembuangan tersebut. Pemrosesan kondensasi yang
bersifat lokal dan langsung di lokasi memberikan solusi yang lebih elegan dan, terutama sekali, lebih efisien dari segi biaya. Berdasarkan DIN 1999, separator oli/air ÖWAMAT®
berfungsi jauh lebih baik daripada pemisah cairan ringan dan pemisah gravitasi yang sederhana. Berbeda dari perangkat-perangkat tersebut, instalasi ÖWAMAT® telah memenuhi
semua ketentuan hukum yang berlaku, sehingga tidak diperlukan biaya investasi tambahan dan konversi infrastruktur.
EFISIENSI GANDA
PENANGANAN MUDAH BERKAT TEKNOLOGI KARTRIT
UMUR PEMAKAIAN UNIT FILTER DUA KALI LEBIH LAMA
PERSETUJUAN TIPE MENCAKUP ATAU TIDAK MENCAKUP
SEPARATOR OLI KOTOR MENGAMBANG
+4:
+1:
+5:
+2:
+3:
PENGALAMAN MENJAMIN KEUNGGULANPerangkat ÖWAMAT® yang diproduksi oleh
BEKO telah disesuaikan secara optimal dengan kriteria pengoperasian. Setelah lebih dari dua dekade menerapkan proses modernisasi dan pengembangan secara konsisten, generasi yang sekarang ini telah menjadi standar bagi sektor industri ini. Meski sering ditiru, namun perangkat ÖWAMAT® tidak pernah dapat disamai
kualitasnya.
ÖWAMAT® dikenal karena faktor hemat
biaya dan fungsinya yang lebih baik: Ukuran sesuai spesifikasi industri •
Tanpa biaya energi •
Persetujuan teknis nasional untuk semua •
ukuran
Tidak memerlukan izin sesuai ketentuan •
yang berlaku tentang air
Perawatan mudah. Pengontrolan hanya •
sekali seminggu
Biaya kembali investasi hanya dalam •
beberapa bulan
Performa lebih tinggi 90 -125 % sesuai •
tipe unit
RETROFIT SISTEM PEMANAS MU-DAH DAN DILAKUKAN KAPAN SAJA
1 3 2 4 6 5
ANDAL
PRINSIP PENGOPERASIAN: JAMINAN UNTUK PENANGANAN KONDENSASI YANG HEMAT BIAYAKondensasi yang terkontaminasi oli dan dalam kondisi bertekanan mengalir ke dalam ruang pelepas tekanan dengan desain baru. 1 Di
sini, tekanan akan dilepaskan tanpa menimbulkan guncangan di dalam tangki pemisah 2 di bagian hilir.
Partikel kotoran yang kasar dan terbawa akan ditahan di dalam elemen penampung yang dapat dilepaskan 3.
Dalam tangki pemisah, oli akan mengambang di permukaan sebagai akibat dari pemisahan gravitasi. Oli kemudian mengalir ke dalam penampung oli anti-meluap 4.
Kondensasi yang telah dibersihkan selanjutnya mengalir ke tahap pemfilteran. Prefilter 5, yang
ditandai dari pola aliran ideal dari dalam ke luar, akan mengikat tetesan oli yang tersisa. Prefilter ini juga menangani sisa oli yang mengambang dalam ruang filter. Partikel oli yang tersisa ditahan dengan aman dan konsisten dalam kartrij filter utama 6. Hasil akhirnya
adalah air yang telah dibersihkan dan dapat dibuang langsung ke sistem pembuangan air.
Penggantian filter dapat dilakukan secara cepat dan bersih berkat teknologi kartrij.
Kartrij OEKOSORB® :
Pegang tali pemegang …
ÖWAMAT® tanpa separator oli kotor
mengambang
Versi khusus untuk kondensasi tanpa oli mengambang, biasanya untuk aplikasi tertentu, seperti kompresor yang terkontaminasi oleh polyglicol (pelumas sintetik). Untuk penentuan versi ÖWAMAT® tanpa separator oli
kotor mengambang, kami sarankan Anda meminta rekomendasi dari spesialis di bidang ini atau dari BEKO. Persetujuan mencakup atau tidak mencakup separator oli kotor mengambang
Untuk ÖWAMAT® generasi baru, tersedia persetujuan
tipe untuk model-model yang mencakup atau tidak mencakup separator oli kotor mengambang. Juga cocok untuk piston compressor Persetujuan tipe juga tersedia untuk perangkat ÖWAMAT® untuk pemrosesan kondensasi dari piston
compressor.
Teknologi kartrij yang mudah digunakan Memungkinkan penggantian secara cepat dan bersih. Meminimalkan limbah dan pembuangan yang mudah. Memungkinkan penggantian secara cepat dan bersih. Meminimalkan limbah dan pembuangan yang mudah. Material filter lebih baik
Lebih efisien berkat material prefilter dan filter utama yang telah semakin ditingkatkan. Lebih baik dibandingkan filter karbon yang diaktifkan secara konvensional.
Interval perawatan lebih lama
Memungkinkan sinkronisasi yang optimal dengan kontrak servis kompresor.
Andal dalam pengoperasian
Ruang pelepas tekanan telah didesain ulang dengan pemrosesan kondensasi yang tidak menimbulkan guncangan dan receiver oli anti-meluap menjadi faktor penting dalam menjamin keandalan operasional. Sistem pemanas opsional
Retrofit sistem pemanas dimungkinkan selama
pengoperasian berlangsung tanpa perlu mengosongkan tangki pemisah.
Prefilter dan kartrij
OEKOSORB®
Mudah untuk retrofit: sistem pemanas
Versi ÖWAMAT® khusus tanpa separator
oli kotor mengambang
Koneksi bervariabel ke tiga arah
ÖWAMAT
®Klasifikasi performa unit BEKOMAT® dan ÖWAMAT® didasarkan pada uji performa dan pengalaman selama bertahun-tahun di bidang ini.
Dengan mempertimbangkan zona iklim yang berbeda di seluruh dunia akan memungkinkan penentuan kapasitas secara lebih baik. Untuk menentukan kapasitas sistem pemisahan oli/air ÖWAMAT® berdasarkan spesifikasi wilayah, lihat tiga zona iklim:
misalnya, Eropa Utara, Kanada, Amerika Utara, Asia Tengah misalnya, Eropa Tengah dan Selatan, Amerika Tengah
misalnya, wilayah pantai Asia Tenggara, Oseania, wilayah Amazon dan Kongo
Untuk detil lebih lanjut mengenai zona iklim, hubungi partner penjualan kami, subsidiari, BEKO Jerman, atau kunjungi situs web kami di http://www.beko.de.
Koefisien untuk deviasi performa dengan oli sintetis (berbasis PAO)
Kapasitas kompresor terpasang (m3/min)
Screw compressor Piston compressor 1 atau 2 tahap
Oli turbin
LTD Oli VDL Oli VCL Oli sintetis Oli VDL Oli sintetis PAO*
ÖWAMAT® 10 2,8 2,8 2,1 2,1 1,9 1,6 2,4 2,4 1,9 1,9 1,7 1,4 2,1 2,1 1,6 1,6 1,5 1,2 ÖWAMAT® 12 8,5 8,5 6,5 6,5 5,9 4,9 7,3 7,3 5,6 5,6 5,1 4,2 6,2 6,2 4,8 4,8 4,3 3,6 ÖWAMAT® 14 16,9 16,9 13,0 13,0 11,7 9,8 14,6 14,6 11,3 11,3 10,1 8,4 12,5 12,5 9,6 9,6 8,7 7,2 ÖWAMAT® 15 33,6 33,6 25,9 25,9 23,3 19,4 29,3 29,3 22,5 22,5 20,3 16,9 24,9 24,9 19,1 19,1 17,2 14,3 ÖWAMAT® 16 67,3 67,3 51,8 51,8 46,6 38,8 58,5 58,5 45,0 45,0 40,5 33,8 49,7 49,7 38,3 38,3 34,4 28,7
Oli sintetis Screw compressor Piston compressor 1 atau 2-tahap Kemungkinan deviasi performa
PAO 1,0 1,0 +/- 20 %
A G F E D C A C G D F B G F C E B F
ÖWAMAT® 10 ÖWAMAT® 12 ÖWAMAT® 14 ÖWAMAT® 15 ÖWAMAT® 16
A 528 mm 702 mm 872 mm 1.090 mm 1.160 mm B 464 mm 724 mm 896 mm 1.120 mm 1.194 mm C 290 mm 350 mm 410 mm 530 mm 659 mm D 100 mm 544 mm 594 mm 764 mm 939 mm E 222 mm 390 mm 461 mm 573 mm 702 mm F 110 mm 320 mm 420 mm 505 mm 535 mm G 330 mm 340 mm 460 mm 550 mm 580 mm
DATA TEKNIS
ÖWAMAT
® ÖWAMAT® 10 ÖWAMAT® 12-16 dengan preseparator ÖWAMAT® 12-16 tanpa preseparatorÖWAMAT® 10 ÖWAMAT® 12 ÖWAMAT® 14 ÖWAMAT® 15 ÖWAMAT® 16
Volume kontainer 10 l 30,6 l 61,3 l 115,5 l 228,4 l
Volume pengisian dengan preseparator
Volume pengisian tanpa preseparator 4,3 l
22,7 l 20,3 l 46,3 l 41,5 l 84,3 l 72,5 l 158,8 l 137,2 l
Aliran masuk kondensasi (selang) 2 x G½ (di =10 mm) 3 x G½ (di =10 mm)
1 x G1 (di = 25 mm) 3 x G½ (di =10 mm) 1 x G1 (di = 25 mm) 3 x G½ (di =13 mm) 1 x G1 (di = 25 mm) 3 x G½ (di =13 mm) 1 x G1 (di = 25 mm)
Aliran keluar air (selang) G½ (di =10 mm) G½ (di =13 mm) G1 (di =25 mm) G1 (di =25 mm) G1 (di =25 mm)
Aliran keluar oli DN 25 DN 25 DN 40 DN 40
Penampung oli 2 x 5 l 2 x 5 l 2 x 10 l 2 x 20 l
Berat kosong 13,5 kg 18,5 kg 36,5 kg 53 kg
Berat kosong tanpa preseparator 3,5 kg 12 kg 16 kg 32 kg 42 kg
Temperatur min./maks. +5 hingga +60 °C +5 hingga +60 °C +5 hingga +60 °C +5 hingga +60 °C +5 hingga +60 °C
Tek. operasional maks. pada inlet 16 bar 16 bar 16 bar 16 bar 16 bar
Prefilter 2,5 l 2,5 l 6,7 l 18,5 36,5 l
