BAB I

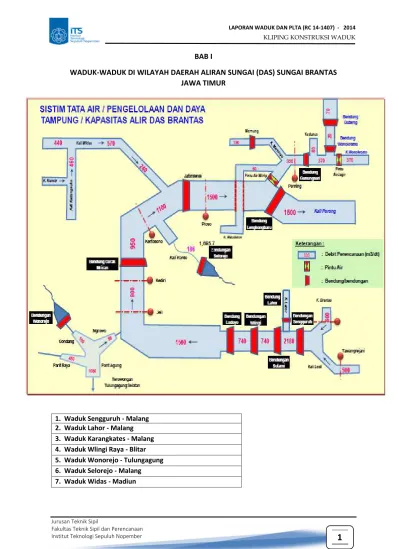

WADUK-WADUK DI WILAYAH DAERAH ALIRAN SUNGAI (DAS) SUNGAI BRANTAS

JAWA TIMUR

1. Waduk Sengguruh - Malang 2. Waduk Lahor - Malang

3. Waduk Karangkates - Malang 4. Waduk Wlingi Raya - Blitar

5. Waduk Wonorejo - Tulungagung

6. Waduk Selorejo - Malang

I.1. Waduk Sengguruh - Malang

`

Gambar.I.1. Waduk Sengguruh - Malang

Bendungan Sengguruh secara administratif terletak di Desa Sengguruh, Kecamatan Kepanjen, Kabupaten Malang. Berjarak sekitar 24 km di selatan Kota Malang. Lokasi Bendungan Sengguruh berada pada bagian hilir pertemuan Sungai Brantas dan Sungai Lesti dan juga berada pada ujung daerah genangan Bendungan Karangkates (Sutami). Bendungan Sengguruh ini tidak sebesar Bendungan Karangkates yang berada tidak jauh di sebelah baratnya. Jadi, sebenarnya Bendungan Sengguruh masih berada satu rentetan dengan Bendungan Karangkates, hanya pintu masuknya yang berbeda. Tujuan dibangunnya bendungan ini adalah sebagai penahan sedimen yang masuk ke Bendungan Karangkates, sehingga dapat memperpanjang umur ekonomis Bendungan Karangkates. Pembangunan Bendungan Sengguruh ini dimulai tahun 1982 dan baru selesai tahun 1989. Manfaat lain yang diperoleh dari Bendungan Sengguruh yaitu sebagai pembangkit tenaga listrik dengan daya terpasang 2 x 14,5 mW dan produksi listrik tahunan sebesar 91,02 x 106 kWh. Selain itu Bendungan Sengguruh merupakan pilihan menarik berwisata murah meriah bersama keluarga maupun rekan kerja.

Tujuan

 Pembangkit tenaga listrik dengan daya terpasang 2 x 14,5 MW dan produksi listrik tahunan 91 juta kWh

 Sebagai penahan sedimen yang masuk ke Waduk Sutami, sehingga dapat memperpanjang umur ekonomis Waduk Sutami

Waduk

 Kapasitas maksimum : 21.500.000 m³

 Kapasitas efektif : 2.500.000 m³

 Daerah terendam : km²

 Daerah pengaliran : 1.659 km²

 El. muka air banjir : El. 293,10 m

 El. muka air normal : El. 292,50 m

 El. muka air rendah : El. 291,40 m

 Banjir puncak rencana : 2.950 m³/det

Bendungan Utama

Bangunan Pelimpah Darurat (Emergency Spillway)

 Tipe : Timbunan dengan inti tegak

 Lebar puncak : 5,00 m

Gambar.I.2. Waduk Lahor -Malang

- Sumberpucung - bendungan Lahor ( melalui jalan raya Malang - Blitar ). Bendungan ini di manfaatkan oleh pnduduk lokal sebagai tempat untuk budidaya ikan, dengan cara membuat keramba. Yang di maksud dengan keramba adalah jaring ikan yang di pasang di dalam bendungan yang berfunsi untuk mngurung ikan. Selain menggunakan jaring biasanya juga menggunakan bambu yang di atur berjajar seperti pagar dalam air. DAM bendungan lahor Malang ini membelah wilayah Kabupaten Malang dengan Kabupaten Blitar. Bagian Barat utara adalah milik wilayah kecamatan Selorejo kabupaten Blitar. Sementara itu di sebelah timur dam adalah milik wilayah Kecamatan Sumberpucung Kabupaten Malang.

Tujuan

 Pengendalian banjir dan sedimen

 Penyediaan air untuk unit III PLTA Sutami 35.000 kWh (7.220.000 kWh/tahun)

 Penyediaan air irigasi seluas 1.100 ha

 Pariwisata dan perikanan darat

Waduk

 Kapasitas maksimum : 36.100.000 m³

 Kapasitas efektif : 29.400.000 m³

 Daerah terendam : 2,60 km²

 Tipe : Pelimpah bebas tanpa pintu

 El. ambang pelimpah : El. 272,70m

 Lebar pelimpah : 35m

 Kapasitas : 790m³/det

 Panjang pelimpah : 375m

 Lebar saluran : 8,00m

 Terowongan Penghubung ke waduk Sutami

I.3. Waduk Karangkates - Malang

Gambar.I.3. Waduk Karangkates - Malang

Bendungan Sutami merupakan bendungan yang menciptakan suatu waduk karena tertahannya aliran Sungai Brantas, waduk Karangkates terbentuk untuk menampung aliran sungai Brantas.Waduk ini terletak di Kecamatan Sumberpucung, Kabupaten Malang, Provinsi Jawa Timur, Indonesia. Nama populer untuk waduk ini adalah Waduk Karangkates. Bendungan ini dikelola oleh Perum Jasa Tirta I. Air Waduk Ir. Sutami ini berasal dari mata air di Gunung Arjuno dan ditambah air curah hujan. Bendungan Sutami merupakan bendungan nasional kedua yang dibangun oleh Departemen Pekerjaan Umum seyelah Bendungan Jatiluhur di Purwakarta, Jawa Barat. Bendungan yang diresmikan Presiden Soeharto pada tahun 1977 inu terlatk di Desa Karangkates. Kecamatan Sumber Pucung, Kabupaten Malang. Bendungan terbesar di propinsi Jawa Timur selain didesain mampu mengendalikan banjir juga dirancang sebagai sumber debet air bagi irgasi daerah hilir. Dengan debet mencapai 24 m perditik pada musim kemarau. Itu artinya, Bendungan ini bisa menjamin ketersediaan pasokan air untuk irigasi 34.000 hektar sawah di wilayah hilir sepanjang tahun. Selain itu bendungan Sutami ini juga bernama Bendungan Karangkates ini. Juga merupakan pembangkit listrik dengan daya 2 x 35.000 kwh ( 400 Juta kwh/tahun) serta area publik yang bisa dijadikan sebagai tempat pariwisata dan perikanan air tawar.

Tujuan

 Pengendalian banjir

 Pembangkit listrik dengan daya 3 x 35.000 kWh (488 juta kWh/tahun)

 Penyediaan air irigasi 24 m³/dt pada musim kemarau (seluas 34.000 ha)

 Pariwisata dan perikanan darat

Waduk

 Kapasitas maksimum : 343.000.000 m³

 Kapasitas efektif : 253.000.000 m³

 Daerah terendam : 15 km²

 Daerah pengaliran : 2.050 km²

 Tinggi muka air normal : El. 272,50 m

 Tinggi muka air rendah : El. 246,00 m

Bendungan Utama

 Tipe : Pelimpah bebas pakai pintu air

 Panjang saluran : 460,00 m

 Kapasitas : 1.600 m³/det.

 El. ambang pelimpah : El. 272,50 m

I.4. Waduk Wlingi Raya – Blitar

Gambar.I.4 Waduk Wlingi Raya - Blitar

Bendungan Wlingi Raya atau dikenal dengan bendungan Tumpang terletak di Desa Jabung, Kecamatan Talun. Bendungan ini mulai dibangun tahun 1981 dan selesai tahun 1985, berfungsi untuk keperluan pengairan. Permukaan air di bendungan ini sering mengalami fluktuasi tergantung dari pasokan dan

Tujuan

 Penyediaan air irigasi daerah Lodoyo dan Tulungagung seluas 13.600 ha

 Pengatur debit air (afterbay) PLTA Karangkates dengan memberi tambahan daya listrik sebesar 36,4 MW pada waktu beban puncak di PLTA Karangkates

Hidrologi

 Debit banjir rencana : 1.500 m³/det.

 Tinggi muka air banjir u/s : 19,20 m d/s : 19,00 m

Bendung Utama

 Panjang bendung (termasuk beton blok) : 151,00 m

 Tinggi mercu ambang : 13,00 m

 Tinggi puncak pilar : 20,00 m

I.5. Waduk Wonorejo - Tulungagung

Gambar.I.5. Waduk Wonorejo - Tulungagung

Bendungan Wonorejo adalah bendungan yang terletak di Desa Wonorejo, Kecamatan Pagerwojo, Kabupaten Tulungagung, Provinsi Jawa Timur, Indonesia. Letak dari pusat kota diperkirakan sejauh 12 kilometer. Dengan kapasitas sekitar 122 juta meter kubik, Bendungan Wonorejo menjadi salah satu bendungan terbesar di Indonesia, bahkan Asia Tenggara. Bendungan Wonorejo diresmikan pada tahun 2001 oleh Wakil Presiden Indonesia pada tahun tersebut, yaitu Megawati Sukarnoputri, setelah dibangun selama hampir 9 tahun sejak 1992. Bendungan Wonorejo memiliki fungsi penting sebagai salah satu pusat tenaga listrik dan sumber air minum di Provinsi Jawa Timur. Bendungan ini juga berfungsi sebagai sarana untuk pencegah banjir di Tulungagung yang dulu sering melanda kota tersebut, bersama Bendungan Neyama di Kecamatan Besuki.

Tujuan

 Menambah penyediaan air baku untuk Kota Surabaya dan sekitarnya terutama untuk memenuhi kebutuhan air untuk rumah tangga dan industri sebesar 8,02 m3/detik secara terus menerus pada musim kemarau.

 Pembangkit Tenaga Listrik sebesar 6,020 MW.

 Pengendalian Banjir untuk daerah Tulungagung sehingga genangan seluas 1.470 Ha dapat teratasi.

 Pengembangan Perikanan Darat dan Pariwisata.

Waduk

 Luas daerah tangkapan air : 1.350 km2

 Isi total : 735.000.000 m3

 Isi efektif : 440.000.000 m3

 Isi kantong lumpur : 120.000.000 m3

 Elevasi muka air banjir tertinggi : + 139,10 m

 Elevasi muka air banjir rencana : + 138,20 m

 Elevasi muka air terendah : + 127,00 m

 Elevasi muka air normal : + 136,00 m

Bendungan

 Tipe : Timbunan bantu dengan inti kedap ditengah

 Lebar puncak : 7 m

 Tipe : Terowong bentuk lingkaran

 Ukuran : Diameter 5,5 m

I.6. Waduk Selorejo - Malang

Gambar.I.6. Waduk Selorejo - Malang

Bendungan Selorejo, yang membendung aliran Kali Konto, Lahar kletak, kali kwayangan dan berapa sungai kecil yang selesai dibangun pada tahun 1970, secara administratif, kewilayah, bendungan ini terletak di dusun Selorejo Desa Pandasari Kecamatan Ngantang. Kabupaten Malang Bendungan yang dikelola perusahan Umum (Perum) Jasa Tirta itu berfungsi mengailiri sawah seluas 5.700 ha dan pebangkit listrik sebesar 49 juta kwh pertahun.

Tujuan

 Pengendalian banjir

 Pembangkit listrik dengan daya 1 x 4,5 MW (45 juta kWh/tahun)

 Penyediaan air irigasi 4,5 m³/dt untuk daerah Pare dan Jombang seluas 5.700 ha

 Pariwisata dan perikanan darat

Waduk

 Kapasitas maksimum : 62.300.000 m³

 Kapasitas efektif : 50.100.000 m³

Terowongan Pelimpah

Bendungan Widas atau waduk Bening Widas, terletak di perbatasan Kabupaten Madiun dan Kabupaten Nganjuk, tepatnya dusun Petung, desa Pajaran, Kecamatan Sadaran, 40 km dari kota Madiun. Selain berfungsi sebagai bendungan untuk keperluan Pembangkit Listrik Tenaga Air, bendungan ini juga berfungsi sebagai obyek wisata. Di sini, pengunjung bisa menikmati waktu dengan memancing, canoing, dan berkemah. Waduk ini merupakan bagian dari Daerah Aliran Sungai Brantas dan bagian dari pengelolaan Perum Perhutani Kesatuan Pemangkuan Hutan (KPH). Dengan suasana alam yang masih alami dan areal yang luas, Bendungan Bening kerap kali diadakan kegiatan Pramuka karena memang lokasi di Bendungan Bening cukup representatif untuk melakukan kegiatan perkemahan.Waduk Bening memiliki luas 860Km, dan di fasilitasi dengan kolam pancing, taman bermain, kios, dermaga dan perahu-perahunya, penginapan dan rumah makan di sekitarnya.

Tujuan

 Penyediaan air untuk irigasi daerah Nganjuk Utara, yang pada musim hujan dapat mengairi sawah seluas 9.120 ha

 Pembangkit Listrik Mikrohidro (PLTM) dengan daya terpasang 650 kWh

Waduk

 Kapasitas bruto : 37.500.000 m³

 Kapasitas efektif : 33.000.000 m³

 Daerah terendam : 5,70 km² Daerah pengaliran : 89,50 km²

 Tinggi muka air normal : El. 108,60 m

Bendungan Utama

 Tinggi muka air rendah : El. 96,00 m

 Tipe : Homogenous

 Panjang puncak : 700,00 m

 Lebar puncak : 8,00 m Tinggi : 35,60 m

 Volume timbunan : 900.000 m³

 Elevasi puncak : El. 111,60 m

 Elevasi dasar : El. 76,00 m

Bendungan Pelimpah

 Bangunan Pelimpah

 Tipe : Ogee dengan horizontal apron

 El. pincak mercu : El. 153,50 m

 Lebar pelimpah : 4 @ 10,60 m

 Kapasitas : 2.800 m³/det.

BAB II

WADUK-WADUK DI BERBAGAI BELAHAN DUNIA

1. Srisailam Dam – India 11. Nasser Dam - Sudan

2. Verzasca Dam – Switzerland 12. Bukhtarma Dam- Kazakhstan

II.1

Srisailam Dam

–

India

Terletak di Sungai Krishna, Bendungan Srisailam dibangun diatas Bukit Nallamala dalam ngarai yang berada sekitar 300 meter di atas permukaan laut. Bendungan ini merupakan salah satu dari 12 bendungan penghasil listrik tenaga air terbesar di negara itu tetapi khusus dibangun dalam rangka memberikan irigasi untuk distrik Kurnool dan Cuddapah – keduanya merupakan daerah yang rentan terhadap kekeringan.

II.2.

Verzasca Dam

–

Switzerland

II.3. Ataturk Dam – Turkey

Selesai dibangun pada tahun 1990, Bendungan Ataturk di Turki adalah bendungan batu yang ditemukan di Sungai Efrat. Awalnya bernama Bendungan Karababa, situs itu kemudian berganti nama dalam rangka untuk menghormati pendiri Republik Turki, Mustafa Kemal Ataturk. Bendungan ini berfungsi untuk mengairi daerah dataran serta sebagai pembangkit listrik.

II.4.

Mangla Dam

–

Pakistan

II.5

Fort Peck Dam

–

USA

Fort Peck Dam di timur laut Montana adalah salah satu dari enam bendungan yang dapat ditemukan di Sungai Missouri. Pembangunan bendungan ini dimulai pada tahun 1933 sebagai bagian dari New Deal yang diajukan oleh Presiden Franklin D. Roosevelt dan memungkinkan lebih dari 11.000 pekerja untuk memiliki pekerjaan selama konstruksi. Bendungan, yang bertanggung jawab atas pembentukan Danau Fort Peck, digunakan untuk mengendalikan banjir dan menghasilkan listrik.

II.6.

Aswan Dam

–

Mesir

II.7.

Smallwood Dam - Canada

Ini danau buatan manusia atau reservoir terletak di barat Labrador. Waduk ini tidak hanya terbesar kedua di dunia, tetapi juga merupakan sumber air terbesar di provinsi ini dan merupakan Sumber dari Sungai Churchill. Smallwood dam memiliki luas 6527 km2_{. Bendungan ini memiliki tampungan sebesar} 2 juta meter kubik air.

II.8.

Three Gorges Dam

–

China

II.9

Raul Leoni Dam - Venezuela

Waduk ini terbentuk oleh Bendungan Guri di Sungai Caroni. Karena aspek yang merusak, danau buatan manusia / reservoir Raul Leoni telah menciptakan banyak kontroversi. Waduk ini telah menyapu habis dan menggenangi hutan di daerah sekitarnya. Waduk ini merupakan salah satu yang terbesar di wilayah Amerika Latin.

II.10. Rybinsk Dam - Rusia

II.11. Nasser Dam - Sudan

Meskipun danau waduk / buatan manusia terletak di kedua negara Mesir dan Sudan,namun nama bendungan ini mengacu pada bagian yang lebih besar yang terletak di Mesir. Nama Nasser datang dari pemimpin otoriter yang memerintah Mesir sampai tahun 1970. Konstruksi bangunan ini dibangun antara 1958 – 1971. Nasser dam memanfaatkan aliran sungai Nil yang mengalir dari negara Mesir.

II.12. Bukhtarma Dam- Kazakhstan

II.13.

Kariba Dam - Zimbabwe dan Zambia

Kariba Dam adalah salah satu pembangkit listrik terebsar di kawasan Afrika. Bendungan Kariba merupakan salah satu arch dam terbesar di dunia, memiliki tinggi 128 meter dan panjang 579 meter. Bendungan ini terletak di perbatasan antara negara Zambia dan Zimbabwe, mmbelah aliran sungai Zambezi

II.14

Nurek Dam

–

Tajikistan

II.15

Volta Dam - Ghana

Volta Dam adalah danau buatan manusia terbesar atau waduk di dunia dalam hal luas permukaannya. Danau buatan manusia ke-4 terbesar di dunia dalam hal volume. Itu dibentuk oleh Dam Akosombo dan ditemukan oleh ahli geologi Albert Ernest Kitson pada tahun 1915.

II.16. San Roque Dam - Philippines

II.17. Kurobe Dam - Japan

Kurobe Dam memiliki konstruksi arch dam, dimana membendung sungai Kurobe di propinsi Toyama. Waduk ini berfungsi untuk menghasilkan energi listrik sebesar 335 MW yang dikelola oleh Kansai Electric Power Company. Dam ini memiliki tinggi 186 meter dan merupakan slah satu yang gtertinggi di Jepang.

II.18. Bendora Dam - Australia

II.19. Bole Monte Dam - Brazil

Belo Monte dam lebih dikenal dengan sebutan Kararao, merupakan bendungan yang dimanfaatkan untuk pembangkit listrik tenaga air. Bole monte dam terletak di sungai Xingu di wilayah Para, Brazil. Energi yang dihasilkan dari bendungan ini sebesar 11,232 MW

II.20. Almendra Dam - Spanyol
