LAPORAN PRAKTIKUM PRAKTIKUM TEKNIK DIGIT

(1)

LAPORAN PRAKTIKUM

PRAKTIKUM TEKNIK DIGITAL

MODUL : 1

GERBANG LOGIKA

NAMA : ARIF HILMI, FRMAN FEBRIANTO ASMORO, LUTHFI NURWADI NIM : 114707016, 1147070030, 114707003

KELAS : 4A

KELOMPOK :

HARI, TANGGAL : SENIN, 14 Februari 2016

WAKTU : 14.20-15.30

DOSEN/ASISTEN : SLAMET INDRYANTO, S.T

LABORATORIUM TEKNIK ELEKTRO

FAKULTAS SAINS DAN TEKNOLOGI

UIN SUNAN GUNUNG DJATI BANDUNG

(2)

Modul 1

GERBANG LOGIKA

Arif Hilmi (1147070016), Firman Febrianto Asmoro (1147070030), Luthfi Nurwadi (114707003 ) / Kelompok 09 / Senin, 14 Oktober 2016

Email : Arif8@gmail.com, Firmandragster@gmail.com, Luthfinurwadi@gmail.com Dosen/Asisten : Azwar Mudzakir, S.T

Abstract

Praktikum ini dilakukan dengan menggnakan teknik digital kit, adalah alat untuk mengetahui tabel kebenaran dari suatu IC dengan menggunakan 0 dan 1 untuk outputnya.

Pada praktikum kali ini dibahas mengenai gerbang logika dengan mengggunakan 4 IC yaitu IC 7400, IC 7408, IC 7432, IC 7486. Untuk membangun sistem logika yang berfungsi secara penuh, relay, tabung hampa, atau transistor dapat digunakan. Contoh gerbang logika yaitu logika resistor-transistor (resistor-transistor logic / RTL), logika diode– transistor (diode-transistor logic / DTL), logika transistor-transistor (transistor-transistor logic / TTL), dan logika complementary metal–oxide–semiconductor (CMOS). Abstract

Gerbang logika merupakan blok dasar dalam membentuk rangkaian elektronika digital. Sebuah gerbang logika mempunyai satu keluaran (output) dan mempunyai satu atau lebih masukan (input), keluaran(output) dari gerbang logika itu bisa bernilai logika 1 (High) atau bernilai logika 0 (LOW). Macam-macam gerbang logika yang dipakai pada rangkaian elektronika dasar yaitu AND, OR, NOT, NAND, NOR, dan EX-OR.

Adapun tujuan dilkasanakannya praktiku ini adalah

1. Mengenal Berbagai jenis gerbang logika dasar.

2. Memahami dasar operasi logika untuk gerbang AND, NAND, OR, NOR dan EXOR

3. Memahami struktur internal dari beberapa IC logika.

II. TEORI DASAR atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik.

Untuk membangun sistem logika yang berfungsi

complementary metal–oxide–semiconductor (CMOS).

1. AND

Gerbang AND akan berlogika 1 atau keluarannya akan berlogika 1 apabila semua masukan/inputannya berlogika 1, namun apabila semua atau salah satu masukannya berlogika 0 maka outputnya akan berlogika 0.

Simbol dan Persamaan Boolean AND

(3)

Data Sheet AND

2. NAND

Gerbang NAND akan bernilai / outputnya akan berlogika 0 apabila semua inputannya bernilai 1 dan outpunya akan berlogika 1 apabila semua atau salah satu inputannya bernilai 0.

Simbol dan Persamaan Boolean NAND

Tabel Kebenaran NAND

Data Sheet NAND

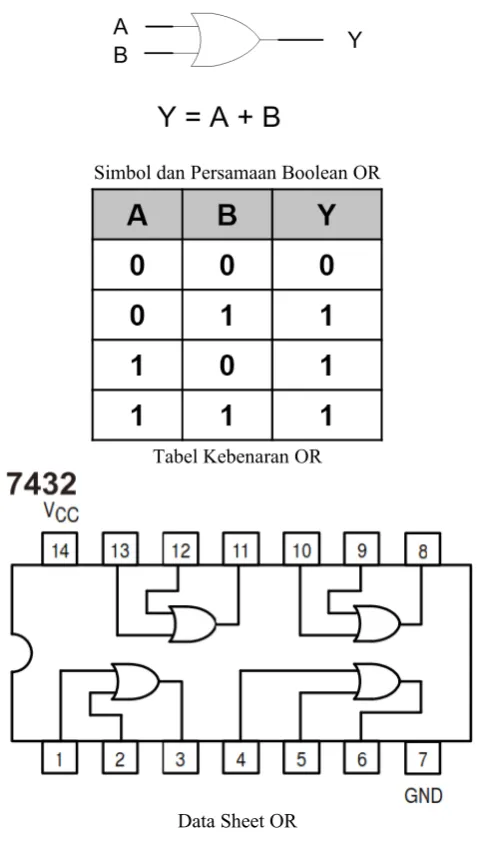

3.OR

Gerbang OR akan berlogika 1 apabila salah satu atau semua inputan yang dimasukkan bernilai 1 dan apabila keluaran yang di inginkan berlogika 0 maka inputan yang dimasukkan harus bernilai 0 semua.

Simbol dan Persamaan Boolean OR

Tabel Kebenaran OR

Data Sheet OR

4.NOR

Gerbang NOR merupakan gerbang logika yang outputnya akan berlogika 1 apabila semua inputannya bernilai 0, dan outpunya akan berlogika 0 apabila semua atau salah satu inputannya inputannya berlogika 1.

(4)

Tabel Kebenaran NOR

Data Sheet NOR

5.NOT

Gerbang NOT berfungsi sebagai pembalik (Inverter), yang mana outputnya akan bernilai terbalik dengan inputannya.

Simbol dan Persamaan Boolean NOT

Tabel Kebenaran NOT

Data Sheet NOT

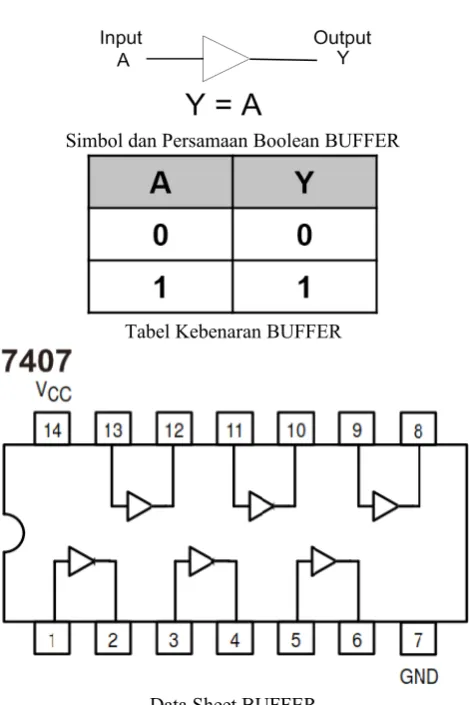

6.BUFFER

Gerbang BUFFER atau PENYANGGA adalah suatu gerbang digital yang akan berfungsi memperkuat dan meneruskan nilai 1 pada outputnya jika inputnya bernilai 1, selain itu akan bernilai 0.

Simbol dan Persamaan Boolean BUFFER

Tabel Kebenaran BUFFER

Data Sheet BUFFER

7.XOR

Gerbang XOR merupakan kepanjangan dari Exclusive OR yang mana keluarannya akan berlogika 1 apabila semua inputannya berbeda, namun apabila inputannya sama maka akan memberikan output berlogika 0.

(5)

Tabel Kebenaran XOR

Data Sheet XOR

8.XNOR

Gerbang XNOR merupakan kepanjangan dari Exclusive NOR yang mana keluarannya akan berlogika 1 apabila semua inputannya sama, namun apabila inputannya berbeda maka akan memberikan output berlogika 0.

Simbol dan Persamaan Boolean XNOR

Tabel Kebenaran XNOR

Data Sheet XNOR

III. METODOLOGI

Menjelaskan alat dan bahan yang digunakan selama praktikum dan prosedur percobaan.

NO Alat dan Bahan Jumlah 1 Kit Praktikum Teknik digital 1

2 IC 7400 1

3 IC 7408 1

4 IC 7402 1

5 IC 7432 1

6 IC 7486 1

7 Kabel Penghubung 8

Percobaan 1

1. Pasang IC 7408 pada project board (Perhatikan osisi pin1 dari IC)

2. Perhatikan datasheet IC 7408 3. Power supply dalam posisi OFF

4. Hubungkan pin 14 IC 7408 pada tegangan positif (+) power supply, dan pin 7 pada ground (-). 5. Hubungkan pin 1 pada input SW 1 dan pin pada

input SW 2. Pin tersebut merupakan sinyal masukan A1 dan B1. Semua saklar input pada posisi nol (LED off).

6. Hubungkan pin 3 pada output L1. Kondisi LED mewakili logika dari output 1Y, LED off = 0, LED on = 1.

(6)

8. Mintalah kepada pembimbing praktikum untuk memeriksa rangkaian yang telah disusun.

9. Jika rangkaian sudah besar, hidupkan power supply. 10. Ubah-ubahlah nilai sinyal input sesuai dengan tabel

1 pada lembar data.

11. Amati apakah output LED ON atau OFF, isikan 1 jika ON dan 0 jika OFF, tulis hasil percobaan pada tabel.

12. Ulangi percobaan dengan IC yang berbeda.

Percobaan 2

4. Hubungkan pin 14 IC 7432 pada tegangan positif (+) power supply, dan pin 7 pada ground (-). 5. Hubungkan pin 1 pada input SW 1 dan pin pada

input SW 2. Pin tersebut merupakan sinyal masukan A1 dan B1. Semua saklar input pada posisi nol (LED off).

2. Ulangi percobaan dengan IC yang berbeda.

Percobaan 5

4. Hubungkan pin 14 IC 7486 pada tegangan positif (+) power supply, dan pin 7 pada ground (-).

5. Hubungkan pin 1 pada input SW 1 dan pin 2 pada input SW 2. Pin tersebut merupakan sinyal masukan

A1 dan B1. Semua saklar input pada posisi nol (LED off).

7. Lihat gambar dibawah untuk lebih jelas.

8. Mintalah kepada pembimbing praktikum untuk memeriksa rangkaian yang telah disusun.

9. Jika rangkaian sudah besar, hidupkan power supply. 10. Ubah-ubahlah nilai sinyal input sesuai dengan tabel

1 pada lembar data.

12. Ulangi percobaan dengan IC yang berbeda

IV. HASILDAN ANALISIS

Hasil percobaan dan analisis.

Tabel 1. Tabel Kebenraran IC 7408 (AND)

(7)

1A 1B 1Y gerbang logika dengan menggunakan IC 7432 yaitu IC yang mempunyai logika OR. Dengan menggunakan kit praktikum teknik digital kita hanya memasang IC pada project borad yang sudah disediakan dan menyambungkannya dengan siwtch 1 dan 2. Swich ini berguna untuk merubah input IC 0 dan 1. Pada bagian output sudah ada 2 LED yang disediakan jika LED ON maka mempunyai logika 1 dan jika OFF mempunyai logika 0.

Tabel 3. Tabel Kebenaran IC 7400 (NAND)

1A 1B 1Y gerbang logika dengan menggunakan IC 7400 yaitu IC yang mempunyai logika NAND. Dengan menggunakan kit praktikum teknik digital kita hanya memasang IC pada project borad yang sudah disediakan dan menyambungkannya dengan siwtch 1 dan 2. Swich ini berguna untuk merubah input IC 0 dan 1. Pada bagian output sudah ada 2 LED yang disediakan jika LED ON maka mempunyai logika 1 dan jika OFF mempunyai logika 0.

Tabel 4. Tabel Kebenaran IC 7402 (NOR)

1A 1B 1Y gerbang logika dengan menggunakan IC 7402 yaitu IC yang mempunyai logika NOR. Dengan menggunakan kit

praktikum teknik digital kita hanya memasang IC pada project borad yang sudah disediakan dan menyambungkannya dengan siwtch 1 dan 2. Swich ini berguna untuk merubah input IC 0 dan 1. Pada bagian output sudah ada 2 LED yang disediakan jika LED ON maka mempunyai logika 1 dan jika OFF mempunyai logika 0.

Tabel 5. Tabel Kebenaran IC 7486 (XOR)

1A 1B 1Y gerbang logika dengan menggunakan IC 7486 yaitu IC yang mempunyai logika XOR. Dengan menggunakan kit praktikum teknik digital kita hanya memasang IC pada project borad yang sudah disediakan dan menyambungkannya dengan siwtch 1 dan 2. Swich ini berguna untuk merubah input IC 0 dan 1. Pada bagian output sudah ada 2 LED yang disediakan jika LED ON maka mempunyai logika 1 dan jika OFF mempunyai logika 0.

V. KESIMPULAN

Dari praktek yang telah kami lakukan dapat kami simpulkan bahwa masing – masing

 gerbang logika memiliki fungsi dan cara kerja yang berbeda baik itu gerbang AND, OR, NOT, NAND, NOR, EX-OR dan EX-NOR.

 Setiap gerbang logika juga memiliki IC yang berbeda – beda, sehingga semua gerbang bekerja sesuai dengan jalur dan fungsinya masing – masing.

 Gerbang logika merupakan dasar pembentukan system digital.

 Gerbang logika beroprasi dengan bilangan biner, sehingga disebut juga gerbang logika biner.

 Ada dua jenis gerbang logika itu yaitu, gerbang logika inverter dan gerbang logika non inverter.

 Gerbang inverter (pembalik) merupakan gerbang logika dengan satu

(8)

DAFTAR PUSTAKA

[1] Ibrahim, KF. 2008. “Teknik Digital”. Bandung. Penerbit Andi.

[2]Widjanarka, Wijaya.2006. “Teknik Digital”.Jakarta, Erlangga.

[3]Sumarna.2010.”Elektronika Digital”. Jakarta. Graha Ilmu.

[4]Muis, Saludin. 2009. “Teknik Digital Dasar.” Jakarta. Graha Ilmu.
