Protokol dan Fungsi Jaringan Aplikasi

RANGKUMAN JARKOM

PROTOKOL DAN FUNGSI

JARINGAN APLIKASI

Oleh :

Novella Ayu Oktaviani

1431140020

2 MI D

PROGRAM STUDI MANAJEMEN INFORMATIKA

JURUSAN TEKNOLOGI INFORMASI

A. APLIKASI – INTERFACE ANTAR JARINGAN 1. Model OSI dan TCP/IP

Model referensi OSI adalah representasi abstrak berlapis, yang membagi proses

jaringan menjadi tujuh lapisan yang bertugas memberi layanan tertentu yang spesifik.

Meskipun protokol TCP / IP dibuat sebelum adanya model OSI, fungsi dari lapisan

aplikasi model protokol TCP / IP, sangat sesuai jika dibandingkan dengan fungsi-fungsi

dari tiga lapisan teratas dari model OSI, yaitu Lapisan Application, Presentation dan

Session. Berikut adalah fungsi dari ketiga lapisan tersebut :



Lapisan Application

Yaitu lapisan ke tujuh yang merupakan lapisan paling atas, baik di model OSI

dan model TCP / IP. Dimana lapisan yang menyediakan antarmuka antara aplikasi

yang digunakan untuk berkomunikasi dengan menggunakan jaringan sehingga

pesan ditransmisikan. Protokol lapisan aplikasi digunakan untuk melakukan

pertukaran data antara program yang berjalan pada host sumber dan program yang

berjalan pada host tujuan.



Lapisan Presentation

Lapisan presentasi memiliki tiga fungsi utama, yaitu :

a. Pengkodean dan konversi data untuk memastikan data dari perangkat pengirim

bisa dimengerti oleh aplikasi yang tepat di perangkat penerima.

b. Kompresi data dengan cara yang dapat didekompresi oleh perangkat tujuan.

c. Enkripsi data sebelum ditransmisi dan dekripsi data pada saat diterima oleh

tujuan.



Lapisan Session

Fungsi pada lapisan ini adalah untuk menciptakan dan menjaga dialog antara

aplikasi sumber dan aplikasi tujuan. Lapisan Session menangani pertukaran

informasi untuk memulai sutau dialog, menjaga agar tetap aktif, dan untuk memulai

Gambar 1. Persamaan fungsi lapisan Model OSI dan TCP/IP

Protokol lapisan Aplikasi TCP/IP yang dikenal secara luas dengan

protokolnya yang menyediakan fungsi untuk pertukaran informasi dari user.

Protokol protocol tersebut antara lain adalah :



Protokol DNS ( Domain Name Service ) yang digunakan untuk menterjemahkan nama internet menjadi alamat IP



HTTP ( Hypertext Transfer Protocol ) yang digunakan untuk mentransfer file – file yang membentuk halaman-halaman web dari WWW (World Wide Web).



SMTP (Simple Mail Transfer Protocol) yang digunakan untuk pengiriman email

dan attachment nya.



Telnet, protokol emulasi terminal, digunakan untuk menyediakan akses kontrol suatu host dari host lain yang terkoneksi dengan jaringan



FTP (File transfer protocol) yang digunakan untuk mentransfer file secara interaktif.



Lapisan Application

2. Software Lapisan Aplikasi

Dalam lapisan Aplikasi ada dua bentuk dari program software yang

menyediakan akses kepada jaringan komputer yaitu aplikasi dan servis.



Network – Aware Application

Merupakan program software yang digunakan untuk berkomunikasi oleh user

di suatu jaringan yang mengimplementasikan protocol lapisan aplikasi dan dapat

berkomunikasi langsung dengan lapisan dibawahnya. Contohnya web browser dan

email client.



Servis Lapisan Aplikasi

merupakan program yang memberikan interface ke jaringan dan

mempersiapkan data untuk bisa ditransfer. Dan bisa diproses oleh fungsi – fungsi

yang terjadi di lapisan bawahnya dari model OSI.

3. Aplikasi User, Servis, dan Protokol

Protokol layer aplikasi digunakan setiap di perangkat pengirim maupun

penerima selama sesi komunikasi berlangsung. Agar komunikasi dapat berjalan

dengan sukses, protokol yang digunakan pada masingmasing perangkat harus benar – benar sama. Protokol menentukan bagaimana struktur data yang ada di dalam pesan dan tipe pesan bagaimana yang dikirim antara pengirim dan penerima.

Pesan-pesan ini bisa berupa request for service (permintaan layanan), acknowledgment

B. CLIENT – SERVER DAN PEER TO PEER 1. Model Client – Server

Pada model Client-Server, perangkat yang meminta informasi disebut dengan

client, dan perangkat yang merespon permintaan disebut dengan server. Transfer data dari client ke server disebut dengan upload, dan data dari server ke client

disebut dengan dowload.

Gambar 2. Cara kerja Model Client – Server

2. Server

Dalam konteks jaringan secara umum, setiap perangkat yang merespon permintaan (request) dari aplikasi – aplikasi client, berfungsi sebagai server.

Server biasanya adalah sebuah komputer yang memiliki informasi untuk dibagi

dengan banyak sistem client. Contohnya, halaman web, dokumen,database, gambar,

video, dan file audio dapat disimpan di sebuah server dan dikirim ke client-client yang

memintanya.

Pada jaringan client/server, server menjalankan servis, atau proses, yang

kadang disebut juga dengan server daemon. Seperti hampir semua servis, daemon

berjalan secara background dan tidak langsung dibawah kendali/kontrol dari user.

3. Servis dan Protokol Lapisan Aplikasi

Server – server biasanya memiliki beberapa client yang meminta layanan

dalam waktu yang sama. Contohnya, sebuah server Telnet bisa saja memiliki

beberapa client yang meminta koneksi terhadap dirinya. Permintaan – permintaan

individual dari client-client ini harus ditangani secara simultan dan terpisah di dalam

Gambar 3. Proses Server Telnet

4. Jaringan dan Aplikasi Peer To Peer Model Peer

–

to

–

Peer

Jaringan peer–to–peer melibatkan 2 bentuk yang berbeda : desain jaringan

peer–to–peer dan aplikasi peer–top–peer (P2P). Masing-masing bentuk memiliki fitur – fitur yang mirip, tetapi pada prakteknya bekerja dengan sangat berbeda.

JaringanPeer–to–Peer

Dalam jaringan peer–to–peer, 2 komputer atau lebih terkoneksi via sebuah

jaringan dan dapat berbagi sumberdaya (seperti printer dan file) tanpa memiliki server

khusus (dedicated server). Setiap host yang terkoneksi (disebut juga dengan peer)

bisa berfungsi sebagai server dan sekaligus juga sebagai client.

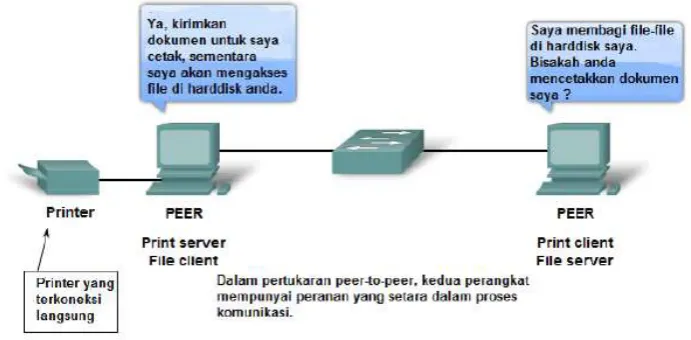

Gambar 4. Jaringan Peer – to – Peer

Aplikasi Peer–to–Peer

Sebuah aplikasi peer–to–peer (p2p), mengijinkan sebuah perangkat untuk

bertindak sebagai client sekaligus sebagai server dalam satu komunikasi yang sama.

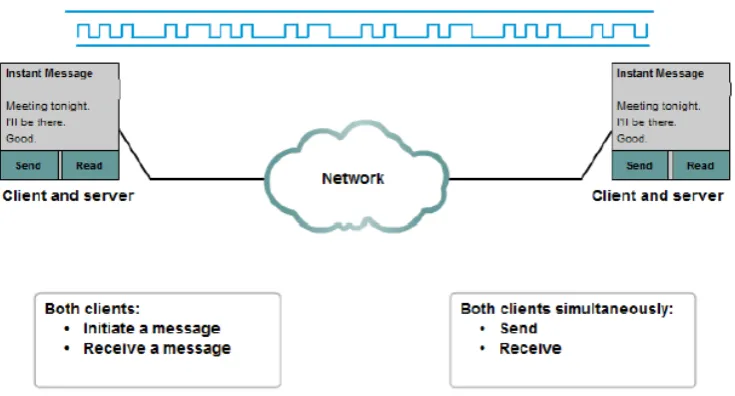

Gambar 5. Client dan Server dalam komunikasi yang sama

C. PROTOKOL LAPISAN APLIKASI DAN SERVIS – SERVISNYA 1. Servis dan Protokol DNS

Saat melihat protokol dan servis lapisan Aplikasi yang berbeda, kita mengacu pada

nomor port TCP dan UDP yang terasosiasi dengan servis – servis dan protokol –

protokol. Beberapa servis / protokol tersebut antara lain :



Domeain Name System (DNS) – TCP/UDP port 53



Hypertext Transfer Protocol (HTTP) - TCP Port 80



Simple Mail Transfer Protocol (SMTP) - TCP Port 25



Post Office Protocol (POP) - UDP Port 110



Telnet - TCP Port 23



Dynamic Host Configuration Protocol - UDP Port 67



File Transfer Protocol (FTP) - TCP Ports 20 and 21

DNS

Diciptakan untuk meresolusikan nama domain menjadi alamat IP. DNS

menggunakan sejumlah server yang terdistribusi untuk menerjemahkan nama-nama

domain dengan alamat – alamat numerik IP. Protokol DNS mendefinisikan servis

otomatis yang mencocokkan nama suatu sumberdaya jaringan (domain name)

dengan alamat numerik jaringan. Komunikasi protokol DNS menggunakan format

Gambar 6. Permintaan Alamat ke DNS

Sistem operasi memiliki utilitas yang dinamakan nslookup yang mengijinkan

seorang user untuk secara manual meminta server DNS untuk merubah nama host

yang diberikan menjadi alamat numerik. Pada contoh digambar7. dapat dilihat bahwa

DNS server yang digunakan adalah UnKnowndengan alamat 10.0.2.1. Lalu diketikkan

nama domain dari suatu host yang akanresolusikan, yaitu www.google.co.id. Server DNS merespon dengan memberitahukan bahwa nama tersebut memiliki nama lain

yaitu www-cctld.l.google.com dengan beberapa alamat numerik 173.194.38.152,

173.194.38.159 dan 173.194.38.151.

Gambar 7. Perintah nslookup

2. Servis WWW dan HTTP

Saat alamat web (URL) diketikkan dalam web-browser, web-browser

melakukan koneksi ke servis web yang berjalan di server menggunakan protocol

adalah nama-nama yang paling umum diketahui orang yang terasosiasi dengan

alamat – alamat web. Sebagai contoh, kita gunakan URL yaitu

http://www.cisco.com/web-server.htm

Pertama, browser menerjemahkan tiga bagian dari URL tersebut :

1. http (protokol atau skema yang digunakan)

2. www.cisco.com (nama dari server yang dimaksud)

3. web-server.htm (file spesifik yang dimintakan ke server untuk ditampilkan)

Browser lalu mengecek ke server DNS (name server) untuk mengkonversi

www.cisco.com menjadi alamat numerik, yang mana digunakannya untuk melakukan koneksi ke server cisco tersebut. Menggunakan ketentuan protokol HTTP, browser

mengirmkan permintaan GET ke server dan meminta file webserver.htm. Server

mengirimkan kode HTML untuk halamat web itu kepada browser, kemudian browser

menerjemahkan kode HTML dan memformat alamat tersebut untuk ditampilkan pada

Gambar 8. Cara kerja protokol HTTP

HTTP merupakan salah satu protokol dalam rangkaian protokol TCP/IP, yang

dibuat untuk mempublikasikan dan mengambil halaman HTML menggunakan protokol

dengan tipe request/response. Protokol HTTP menentukan tipe dari pesan yang

digunakan client untuk meminta halaman web dan juga tipe pesan yang digunakan

server untuk merespon. Ada 3 tipe pesan yang dimiliki protocol HTTP, yaitu :

1. GET, adalah request client untuk meminta data. Apabila server menerima pesan

GET, dia akan merespon dengan pesan berisi status request client (seperti status OK atau tidak), lalu diikuti dengan pesan server sendiri.

2. POST digunakan untuk mengirim pesan-pesan yang mengupload data ke web-server.

3. PUT digunakan mengupload suatu sumber daya (contohnya file) atau konten ke server web.

Untuk komunikasi yang aman pada internet, protokol HTTP yang lebih aman

(HTTPS) digunakan untuk mengakses maupun memposting informasi web server.

HTTPS menggunakan autentikasi dan enkripsi untuk mengamankan data selama

perjalanan antara client dan server.

3. Servis Email dan Protokol SMTP / POP

Dua contoh protokol lapisan aplikasi tersebut adalah

Post Office Protocol

(POP)

dan

Simple Mail Transfer Protocol (SMTP).

Sama juga dengan

protokol HTTP, protokol ini bekerja dengan proses

client

/

server.

Saat orang

menulis pesan email, mereka menggunakan aplikasi yang disebut dengan

Mail

User Agent (MUA)

, atau email

client.

MUA bertugas mengirimkan pesan email

dan menempatkan pesan kedalam mailbox dari

client

, yang masing-masing

Gambar 9. Cara kerja Protokol Email MUA

4. File Tranfer Protokol

Adalah protokol lain dari lapisan Aplikasi yang umum digunakan. FTP

dikembangkan untuk melakukan transfer file antara client dan server. Client FTP

adalah aplikasi yang berjalan di computer yang digunakan untuk menaruh dan

mengambil file dari server yang menjalankan FTP daemon (FTPd).

Gambar 10. Cara kerja FTP

5. DHCP

Servis DHCP (Dynamic Host Confirmation Protocol) memberikan layanan kepada

perangkat jaringan untuk mendapatkan alamat IP dan informasi informasi lain dari

server DHCP. Servis ini secara otomatis memberikan alamatalamat IP, subnet mask,

Gambar 11. Komunikasi DHCP

Tanpa DHCP, user harus menginputkan alamat IP, subnet mask dan seting

jaringan lainnya secara manual agar bisa terhubung ke dalam suatu jaringan. DHCP

server memastikan bahwa alamat-alamat IP yang digunakan dalam jaringan bersifat

unik (tidak ada alamat yang digunakan lebih dari satu perangkat).

6. Servis File Sharing dan Protokol SMB

Server Message Block (SMB) adalah protokol file sharing yang bertipe

client/server. IBM mengembangkan SMB di akhir tahun 1980n untuk menggambarkan

struktur dari sumber daya jaringan yang bisa dipakai bersamasama, seperti direktori,

file-file, printer dan port serial.

File sharing SMB dan print service merupakan andalan dari jaringan Microsoft

memungkinkan protokol TCP/IP untuk secara langsung menggunakan SMB. Dari

diperkenalkannya seri Windows 2000, Microsoft merubah struktur dasar sistemnya

untuk menggunakan SMB

Fungsi dari pesan – pesan SMB :



Memulai, melakukan autentikasi, dan mengakhiri sebuah sesi komunikasi



Mengontrol akses file dan printer



Memungkinkan aplikasi untuk mengirim dan menerima pesan-pesan dari dan ke perangkat lain.

Gambar 13. Mengcopy File dengan Windows Explorer dengan Protokol SMB

7. Servis dan Protokol Telnet

Telnet menyediakan metode standar untuk mengemulasikan perangkat

terminal berbasis teks di atas sebuah jaringan. Koneksi yang menggunakan

servis Telnet disebut

koneksi / sesi terminal virtual / Virtual Terminal (vty). Telnet

menggunakan software untuk membuat perangkat virtual yang menyediakan fitur yang

sama seperti terminal asli dengan akses ke

command line interface

(CLI) suatu

server.
