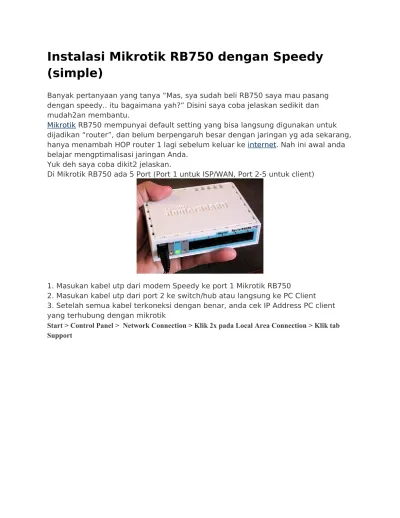

Instalasi Mikrotik RB750 dengan Speedy
(simple)
Banyak pertanyaan yang tanya “Mas, sya sudah beli RB750 saya mau pasang dengan speedy.. itu bagaimana yah?” Disini saya coba jelaskan sedikit dan mudah2an membantu.
Mikrotik RB750 mempunyai default setting yang bisa langsung digunakan untuk dijadikan “router”, dan belum berpengaruh besar dengan jaringan yg ada sekarang, hanya menambah HOP router 1 lagi sebelum keluar ke internet. Nah ini awal anda belajar mengptimalisasi jaringan Anda.
Yuk deh saya coba dikit2 jelaskan.
Di Mikrotik RB750 ada 5 Port (Port 1 untuk ISP/WAN, Port 2-5 untuk client)
1. Masukan kabel utp dari modem Speedy ke port 1 Mikrotik RB750
2. Masukan kabel utp dari port 2 ke switch/hub atau langsung ke PC Client 3. Setelah semua kabel terkoneksi dengan benar, anda cek IP Address PC client yang terhubung dengan mikrotik
Start > Control Panel > Network Connection > Klik 2x pada Local Area Connection > Klik tab Support
4. Ip Address yang diberikan otomatis Mikrotik untuk PC client 192.168.88.2 – 192.168.88.254 dengan gateway 192.168.88.1 (ip lan mikrotik)
5. Coba internet anda dengan browsing kemana aja..
DONE sekarang koneksi anda seperti ini CLIENT > MIKROTIK RB750 > MODEM > INTERNET
6. Buka winbox, kalo belum ada download dari RB750 anda dengan browsing ke alamat IP mikrotik anda http://192.168.88.1/winbox/winbox.exe
Konfigurasi RB750 sebagai Internet Router
Gateway
Disini kita lanjut bikin router mikrotik RB750 jadi internet router gateway 1. Atur masing-masing port pada rb750
Misalnya :
Port 1 > untuk koneksi ke internet/modem
Port 2 > untuk terhubung dengan jaringan internal LAN kita Klik menu “Interfaces” pada menu kiri
Diatas ada jumlah interface/port pada mikrotik anda (dalam rb750 5 port) ether1 > port 1
ether2 > port 2 etc
Dan kasus kali ini kita gunakan hanya 2 port, yaitu ether1 dan ether2
Pertama yang kita lakukan adalah mengganti nama masing2 interface supaya kita lebih mudah mengetahui ether itu untuk koneksi kemana.
Untuk mengganti nama masing2 interface untuk “ether1” jgn dihilangkan cukup tambahkan “-internet” untuk lebih memudahkan mengetahui itu port brp.
2. Konfigurasi IP Address pada masing-masing Interfaces Klik Menu IP > Addresses > klik tanda “+”
Set IP address masing2 interfaces Ether1-internet : 192.168.0.2/24 Ether2-lan : 192.168.0.1/24
Anda perhatikan pilihan “Interface” untuk masing2 IP Address, pastikan di interfaces yg benar. Cek koneksi ke modem dan PC client anda
Cek koneksi rb750 ke modem, masuk ke “New Terminal” di kiri menu Ketik “ping 192.168.0.1” (192.168.0.1 adalah IP address modem) Jika reply, koneksi dari mikrotik ke modem sudah benar
Jika Request Time Out, settingan ada yang salah
Cek koneksi rb750 ke pc client, ke “New Terminal” di kiri menu. Ketik “ping 192.168.1.2” (192.168.1.2 adalah IP pc anda)
Atau cek sebaliknya ping dari PC Client ke mikrotik anda
Ketik “ping 192.168.1.1” didalam CMD (192.168.1.1 adalah IP mikrotik anda) Jika reply, koneksi dari mikrotik ke PC client sudah benar
Ctrl-C untuk stop aktifitas PING dalam New Terminal 3. Setting RB750 untuk terkoneksi dengan internet
Yang pertama kali yang harus kita lakukan yaitu membuat RB750 anda terkoneksi terlebih dahulu dengan internetSet IP Gateway untuk ke koneksi internet yaitu IP modem anda.
Klik Menu IP > Routes > klik tanda “+” dan masukan ip modem/192.168.0.1 anda pada menu Gateway
Set DNS Server
Klik menu “IP > DNS > Setting “
Isi dengan DNS Server yang ISP Anda berikan
Klik tanda panah bawah jika anda mempunyai IP DNS lebih dari satu
Centang “Allow Remote Requests” untuk membuat RB750 sebagai DNS server
Jika tidak ada setting yang salah harusnya RB750 anda sudah terkoneksi dengan internet
Cek dengan New Terminal ping detik.com
Jika reply, koneksi rb750 ke internet sudah benar Jika Request Time Out, settingan ada yang salah
Loh kok pc client belum bisa internet? Ya iya donk, nih kita lanjutin buat setting koneksi internet untuk PC Client
Set NAT pada menu kiri “IP > Firewall > NAT > klik tanda “+” ”
Pada menu Chain pilih srcnat lalu klik tab Action dan pilih masquerade trus klik OK Setelah itu kita lanjut setting IP addres pada PC client kita supaya bisa terkoneksi dengan mikrotik dan internet
Tutorial setting awal mikrotik rb750
untuk warnet
LANGKAH AWAL MASUK WINBOX
1. pastikan dulu koneksi dari modem ke akses point dah berjalan lancar. kalo dah oke, lepas semua kabel koneksinya
2. colok modem ke eth1, komputer/laptop ke eth2.
3. buka browser di mozila, ketik 192.168.88.1. . donwload winboxnya 4. jalankan winbox
5. bagian connect to, klik browse (titik tiga), pilih mac address yg ada 6. pastikan login=admin dan passwordnya kosong. klik connect 7. PErlu diingat…. klik Remove Configuration
8. sukses masuk winbox
LANGKAH-LANGKAH MENGHUBUNGKAN MIKROTIK DENGAN KOMP/LAPTOP
1.mengubah nama interface. hanya untuk memudahkan kita saja.
caranya klik menu interface.ubah nama interface eth1 dengan nama internet atau modem atau speedy sesuka kita. eth2 ubah jadi switch atau sesuka kita. caranya klik 2x list interface yg ada
2. setting IP address
untuk “memberi identitas IP pada masing2 eth yg kita gunakan
caranya klik IP-Addresses. klik tanda +. masukkan IP address untuk eth1.
karena IP address modem speedy biasanya 192.168.1.1 maka disini kita masukkan 192.168.1.2/24. pilih interface=nama interface eth1. klik OK. nanti isian network sama broadcast akan terisi sendiri karena ada /24 itu. /24 disini maksudnya subnett. apa itu subnett? coba anda googling subnetting
klik tanda + lagi untuk kasih IP yg eth2. disini saya pake IP 192.168.3.1/24. dibedakan sama eth1 td dimana angka yg ketiga pake ’1′ sedangkan ini pake ’3′. anda bebas mo pake berapa antara 2-254
kalo anda sudah paham subnetting, /24 bs diganti sesuai dengan subnet anda. tp biar ga ribet, pake /24 aja. hehehe
3. setting gateway
klik IP-Routes. klik +. isikan gateway dg 192.168.1.1 4. setting DNS
klik IP-DNS. klik setting. masukkan DNSnya. 5. coba test ping dari mikrotik ke modem
buka New Terminal. ketik ping 192.168.1.1. kalo reply dah OK lalu coba test ping ke DNS speedy pake DNS yg td dimasukkan 6 setting NAT
apa
gunanya NAT?
pemahaman simple saya, agar klien di belakang mikrotik dengan berbagai macam IP Address bs komunikasi ke internet dengan menggunakan IP public yg disediakan speedy.
caranya klik IP-Firewall. klik tab NAT
di tab general, pilih chain=srcnat, src address=192.168.3.0 (network address eth2) trus klik tab action, pilih action=masquerade
7. skrg coba test ping dari komp/laptop ke gateway (192.168.1.1) trus coba test ping ke yahoo.com
kalo sukses berarti dah bs konek ke internet. jangan lupa teraktirannya ya
Membagi bandwith dengan SoftPerfect
Bandwidth Manager Full Version
Membagi/Limit Bandwidth Komputer Satu Jaringan
Tanpa Microtik
Membagi Banwidth Secara Adil dengan SoftPerfect Bandwidth Manager
"Arrrrrggggghhh.... Internetnya lola!!", "gamenya lag!!", "Woi, kalo download jangan keroyokan, satu satu!!"
Itu sebagian dari banyak keluhan yang di umpatkan teriakkan para user dari warnet. Sebagai seorang Operator warnet mungkin para blogger sering mendapatkan umpatan. teriakan seperti itu. Sebenarnya apa sih yang menyebabkan Jaringan Internet menjadi lola, lambat, lag? Banyak hal penyebab jaringan internet menjadi lambat. Salah satunya adalah bandwith, yah bandwith. Sebenarnya apa sih itu bandwith? Ok mari kita ulas
Bandwidth (disebut juga Data Transfer atau Site Traffic) adalah data yang
keluar+masuk/upload+download ke account anda. Jika anda mengenal Telkom Speedy, Bandwidth ini cara kerjanya sama dengan Kuota di Telkom Speedy. Hanya saja yang menjadi acuan bagi perhitungan kuota Telkom Speedy adalah data yang keluar/masuk ke PC/Modem ADSL anda, sedangkan di hosting acuannya adalah data yang keluar/masuk ke account.
Nah sekarang kita bahas selanjutnya, bagaimana cara membagi dengan adil, sehingga tidak bentrok antara user satu dengan user lainnya. Sebenarnya banyak cara. Mulai dari membeli sebuah produk yang bernama Mikrotik. Sampai dengan menggunakan software pembagi bandwith.
Semalaman saya mengubek-ubek google untuk mencari software pembagi bandwith ini. Bukan karena saya tidak sanggup untuk membeli. Tapi kalau ada cara yang gampang mengapa menggunakan cara yang susah ?
Akhirnya saya ketemu dengan software SoftPerfect Bandwidth Manager
Oke lah, ga usah banyak panjang lebar untuk memdefenisikan Software ini. kalau mau lebih jelas tentang software ini di gugling saja. karena saya akan memberikan tutorial lengkap mulai dari instalasi sampai cara menggunakannya :)
Instalasi
Sebelum melakukan instalasi, Download terlebih dahulu softwarenya SoftPerfect Bandwidth Manager
download disni http://adf.ly/2wK80
Setelah selesai mendownload. Kita lanjut ke tahap instalasi. Proses instalasi kita gunakan untuk 2 tahap. pertama di komputer User dan satu lagi di Komputer server.
1. Instalasi di Komputer User
Setelah seleasai mendownload dan mengekstrak file. Kita akan mendapati 2 buah file
Kemudian next, next, sampai dengan tahap restart. Kita harus merestart komputer. 2. Instalasi di Komputer Server
Tahapannya hampir sama dengan instalasi di Komputer user bedanya hanya
Next, next dan restart. Pengaturan Bandewith
Setelah Proses instalasi di Komputer User dan Server selesai.
Buka Program SoftPerfect Bandwidth Manager di Komputer Server. Tapi sebelumnya harus diingat firewall di Komputer User harus dimatikan, agar tidak terjadi peringatan seperti ini
Isi IP Address komputer user yang sudah terinstall SoftPerfect Bandwidth Manager. Misalnya IP address klien adalah 192.168.1.121, seperti dibawah ini
Klik Ok dan akan tampil seperti ini
Tanda bahwa Komputer User sudah terhubung dengan Komputer Server
Sampai tahap ini saya harap dapat dimengerti. Kita lanjut ke proses pengaturan managemen bandwidthnya.
Tapi sebelumnya hal pertama kita lakukan adalah memberikan akses yang tidak terbatas (bebas) untuk jaringan LAN, karena digunakan untuk menghubungkan komputer kedalam suatu jaringan (seperti mengcopy data dari komputer lain, melakukan Print, atau untuk Billing). Maka dari itu kita harus membuat akses LAN menjadi Unlimited. Caranya Klik tombol "Add Rule",
Akan keluar tampilan seperti ini :
Pengisian nya seperti ini 1. Isi : LAN
2. Isi : Both 3. Isi : Unlimited
4. Pilih : TCP dan UDP 5. Pilih : Any Interface Lalu pilih tab "Source"
Pengisian nya seperti ini 1. Pilih : Localhost 2. Pilih : Any
Pengisian nya seperti ini
1. Pilih : Whole IP Range dan kita isi sesuai dengan LAN range yang kita miliki. Misalnya Range IP kita adalah 192.168.1.121 sampai 192.168.1.255, Seperti gambar
2. Pilih : Any
Setelah itu klik "OK". Proses pemberian akses full control pada jaringan LAN telah selesai. Sekarang kita lanjut ke proses pengaturan managemen bandwidth untuk Internet.
Seperti proses diatas Klik tombol "Add Rule",
Akan keluar tampilan seperti ini :
Pengisiannya seperti ini 1. Isi : Internet 2. Isi : Both
3. Isikan transfer rate yang ingin di berikan ke user, Kalau saya memberikan nilai 25000
5. Pilih : Any Interface Lalu pilih tab "Source"
Pengisiannya seperti ini 1. Pilih : Localhost 2. Pilih : Any
Pengisian nya seperti ini 1. Pilih : Any IP Address 2. Pilih : Any
Jika semua langkah-langkah dilakukan dengan benar, maka akan kelihatan seperti ini :
Jika semua proses telah benar, maka kita telah berhasil membagi bandwidth komputer user kita, sehingga tidak terjadi tarik - menarik atau monopoli pemakaian bandwidth.
Untuk instalasi ke komputer user yang lain, caranya sama mulai dari tahap instalasi Komputer user. tapi untuk penyetingan LAN dan bandwith untuk internet, saya akan memberikan cara termudah, agar tidak perlu berulang-ulang melakukan proses yang lama. Pertama setelah selesai sampai dengan tahap dibawah ini
Kemudian kita lanjutkan proses seperti dibawah ini klik eksport seperti ini
Kemudian tentukan tempat kita untuk menyimpan dan beri nama file tersebut. Kemudian kita
lanjutkan proses instalasi di komputer User yang lain, sampai selesai. Dan buka kembali Program SoftPerfect Bandwidth Managerdi Komputer server, isi kembali IP Address sesuai dengan IP Addres Komputer User
Klik Import seperti ini
Klik ganda file yang telah kita save tadi, jreeeeng maka akan tampil seperti ini
Jadi kita tidak perlu capek-capek mengulang proses untuk Komputer user laiinya. Fiuuuuuuuh.... cukup panjang Tutorial yang saya buat. semoga dapat dipahami dan dimengerti.
hehehe ini gan/sist serial numbernya, coz ternyata tetep trial jadi setiap habis login ngisi di help, enter license
License name: Pierre MAUCLAIR
License code: HTWX5-VK37S-CK2MG-AZBJQ-5LLFC-9QYMN-9TQFT-3DSQ8-QTM7E-X2YAG
BDM memiliki feature untuk mengontrol pemakaian quota, gunakan feature ini untuk menghemat pemakain quota anda..
Men-seting SoftPerfect Bandwidth Manager (BDM) Rules pada komp server
* Saya asumsikan jaringan ICS telah terkoneksi dengan baik dan lancar, untuk mengetahui bagaimana membangun jaringan dengan model ICS silahkan liat di….om google :p
* Install SoftPerfect Bandwidth Manager (BDM) di komputer server, lalu jalankan nanti akan muncul login prompt, langsung tekan “OK” saja karena secara default service BDM tidak menggunakan password
note: apabila anda mengalami kegagalan ketika proses login coba restart ulang terlebih dahulu komputer anda, apabila masih tidak bisa login coba cek apakah service BDM sudah berjalan atau belum, silahkan pergi ke Control Panel –> Administrative Tools –> Services
coba scroll ke bawah pastikan service BDM status-nya “started”
Setelah berhasil login klik menu Rules –> Add Rule
Masukan “Rules” yang akan kita buat, dalam contoh kali ini silahkan lihat kembali setingan “Rules” di atasBerikut adalah gambar penerapan Rules pada Software BDM
Setingan di atas adalah setingan untuk komp A, sedangkan untuk Komp B dan C, caranya sama saja, hanya ada sedikit perubahan yaitu pada bagian “Single IP Address”, rubah
menjadi IP Address milik Komp B (192.168.0.3) lalu lanjutkan dengan IP Address Komp C (192.168.0.4).
Apabila telah selesai men-seting seluruh komputer client (komp A, B, C) maka hasilnya akan terlihat seperti di bawah ini
note: anda dapat menambah Rules sesuai dengan kebutuhan………..# Selesai
# Untuk pengecekan silahkan masuk ke menu Tools –> Live Bandwidth Monitor, di situ anda dapat melihat grafik pemakaian bandwidth oleh tiap-tiap computer
