Staff Site Universitas Negeri Yogyakarta

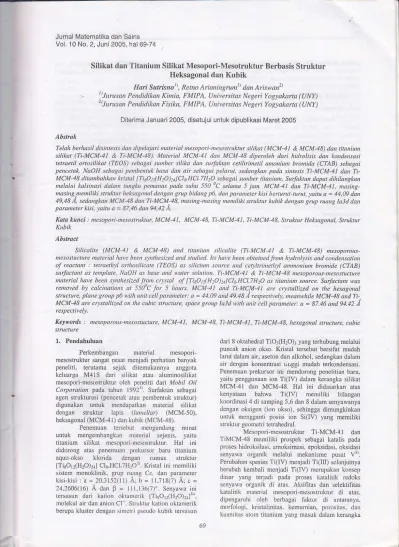

Jurnal [,,latematika dan Sains Vol. 10 No. 2, Juni2005, hal69-74

Silikat

dan

Titanium Silikat Mesopori-Mesotruktur

Berbasis

Struktur

Heksagonal

dan

Kubik

Hari Sulrhnot), Retno Arianingrumt) dan Ariswan2)

,

t)Jurusan Pendidikan

Kinia,

FMIPA, Uniyersitas Negeri yoglakafta (UNy) 2)J

rusa

_{PeMlidikan Fisika, FMIPA, Unitersitas Negeri Yog|akafia (UNy)}

Diterima Januari2005, disetujui untuk dipublikasi Mâret 2005 Absttak

Telah bethasil

dki

tesis dan dipelajari naterial nesopori-nesostrukù silikat (MCM 41 & MCM-48) dan tuanium silikat (Ti-MCM-4|

A

Ti-MCM-4g). Matetial MCM-41 dan MCM4S.liperoLeh dari hidrolisis dan kondensasi

tettuetil onosiliknt (TEOS) sebasai sunbet silika dan surfakan cetilttinetil amottiui btunida (CTAB) sebsgai pencetak. NaOH sebaqai panbeltuk basa dan air sebasai pelarut, sedinqkan pada sintesis Ti-MCM-4| dat

Tï

MCM48 ditatnbahkan bistal _{[TisOlr@z0)r1]ClÈHCLzHQ^sebaeat} suuber titantun. Su4ahan dapat dihilangkan nelalui kalsinari dalatn tungku penanas pa'la tuhu 554 "C relunn 5

jatt

MCM4I

dan Ti-MCM-41,

'Msing nasinS henilikistrutuut heksaBotûl denSan _{Brup bidalry} p6, dan parunetet kisi beûurut-turuL yaitua= 44,09 rlan

49,48 A, sedanskan MCM48 dan

fi

MCM48,

Msinqa

asing ,,Êhtiliki sttukut kubik deng.ln gtup ruang la3d dan paftinetet kisi, _{taitu a =} 87,16 dan 94,42 Â.

Kata kun.i : nesopori-mesoshtktut, MCM-4|

,

MCM 48, Ti-MCM-41, Ti MCM 48, Struktu Heksûgonal, Strukiur Kubik

Silicalile (MCM'41

&

MCM48) and tilanium silicalite (T|,MCM

4l &

Ti-MCM-48) nesoporous 'nesostuctwe raterial lu1\'e bee synthesi.ed and studied. hs lûye been obldined

fion

hldtolysk and colldasalion of rcactatll

:

tetruetlryl ofthosilrcofe (TEOS)

6

siliciun source and cerybtimethyl an floniu'n brcnide (CTAB) su,factunt as template, NaOH as base

a

d watet solutio,l. Ti-MCM-+1 & Ti ltlcM-48 metoporoustrcsostucture nateriol have

been

nrhe\ized _fron

cryval

of tTilOp(HzO),alCl&HCl.7HP as iitaniun source. Sufa.tant was

rcnoued

by.al.i

ariol\

_{at 3)tïC Jot}

)

hour\. L4Ch1.4l nnd Ti-14(M-41 arc lnsrallized on the hctagonal structurc, plane

gnq

p6 with unit cell panmeter: _{a =} 41.09 and 19.18 .1

reveuivcb.

rcanwhile MCM-48 andTi-MCM-48 ûrc crystatliz",l on the cubic itructure, space _{srcup la3d} wnh mit ;ell par;meùr a = s7-46 and 94.42 ,N

Ketwords

:

mesopotous-mesostucturc, MCM4L, MCM-48,

1.

Pendâhulûân

Perkembrngân

mdreriâl

me.opori. mesostruktur sangat Desât nenjâdi perhâtiân bânyâk peneliri, terutana sejak ditemukânnyâ ânggotâ

keLùârgâ

M4tS dari

silikat

atau aluminosilikâi mesopori-.nesostruktu. oleh peneliti dan MobiL Oil Coryomtion p da tahun 1992'). Surlaktân sebagâi

âgen struktu.âsi (pencetak atau pembentuk struktur) digunakân

untuk

mendapatkan materiâl sitikât

dengan

sauktur

lapis

(ldziellar)

(MCM 50),

heksasonal (MCM-41) dân kub;k (MCMJ8). Penemuan tersebùt mengundang minar

untuk

mengenbângkan materjal sejenis, yaitu

lilanium silikât

mesopor;,mesost.uktur.

Hal

ini didorong JlJs penemurn prekursur ba.u Lirânrum aquo

okso

klorida

dengan

rumus

struktur tTùO,r(H,o),ll Cls.HC1.7H,o?). Krislal ini rnemiUki sistem monoklinik, grup ruâng

Ca

dân parameler

kisikisi :

a= 20.lls2(ll)

Â; b

=

11,718(7)

À

c

-:4.)606,1û) À dan

p

-

lll.lJôr7''

Senyr$a ini tersusun

dari

kation oktanerik LTisOp(H,O),413*,

molekul

rr

dan anion Cl . SuLkrù

lJriol

oklr .eflk

berupa kluster dengân sinetd pseùdo kubik tersusun

Ti MCM-41, Ti-MCM-4g, hefugonal structute, cùhir

dari 8 okahedrâl TiOr(HrO)r yang terhubung melalui puncak anion okso. Kristâl tersebut bersifat mudah

tarut dâlam air, aseron dan alkohol, sedângkan dalam

,ir

dengan konsenra,i r,r,ggi mudâh rertonden.rsi.

Penemuan p.ekursor ini mendorong penelitian baru,

yaitu penggunaan ion

Ti(I9

dalâm kerângka silikar

MCM41

dan MCM-48.

Hal

ini

d;dasarkan atas

kenyataan

bahwa

Ti(I9

memiliki

bilangan koordinasi 4 di samping 5,6 dân 8 dalam senyawanya

dengan oksigen (ion okso), sehingga dimungkinkan untuk menggânti posisi ion

Si(Iv)

yang memiliki struktur g6mei.i tetrahedral.

Mesopori-mesostruktur Ti MCM

4l

dan

TiMCM-48 rnemitiki prospek sebagai katalis pÂda proses hidroksilasi, amoksimasi, epoksidasi, oksidasi

senyawâ organik melalui mekanisrne pusat Vr). Perubâhân spesies Ti(lV) menjâdi Ti(Itr) sclanjutnya berubah kembali menjadi Ti(IV) merupakan konsep

dasar yang terjadi pâda proses

kahlilik

redoks

senyawa organik

di

âtas. Aktifitâs dân selektifiras kâtâlitik material mesopori-mesostrukrùr

di

atas.

dipengarhi

oleh

berbâgai tàktor

di

antaranya.
