PERANCANGAN SISTEM PENJUALAN PADA TOKO BAHAN BANGUNAN
Yulia Eka Praptiningsih
1, Winda Widya Ariestya
2Program Studi Sistem Informasi
Fakultas Ilmu Komputer dan Teknologi Informasi Universitas Gunadarma
Jalan Margonda Raya 100, Depok 16424
Email :
[email protected]
1,
[email protected]
2ABSTRAK
Perkembangan teknologi membuat hampir semua kegiatan menggunakan sistem penjualan yang modern berbasis komputer, karena sistem penjualan yang manual sangat tidak efisien. Pada sistem manual, semua kegiatan dicatat secara manual yang menyebabkan kekeliruan antara laporan dengan transaksi. Oleh sebab itu
dibuat rancangan sistem penjualan dengan menggunakan Unified Modeling Language ( UML). Metode yang
digunakan dalam penelitian ini yaitu menggunakan teknik System Development Life Cycle (SDLC) yang terdiri dari tahap perencanaan yaitu perencanaan kebutuhan terhadap sistem, tahap analisa program yaitu mengidentifikasi hambatan yang terjadi dalam proses penjualan, tahap desain sistem yaitu merancang input dan rancangan database . Semoga Perancangan Sistem ini dapat membantu pembuat aplikasi serta diharapkan dapat membantu pengguna dalam mencari informasi yang dibutuhkan dengan lebih mudah dan cepat.
Kata Kunci : Sistem, Penjualan
PENDAHULUAN
Sistem penjualan adalah sekelompok elemen yang terintegrasi dimana terjadi interaksi pertukaran barang atau jasa di dalamnya. Sistem penjualan adalah suatu kesatuan proses yang saling mendukung dalam usahanya untuk memenuhi kebutuhan pembeli dan bersama – sama mendapatkan kepuasan dan keuntungan.
Sistem penjualan didalam suatu perusahaan atau suatu toko merupakan sistem yang penting, karena seluruh transaksi akan dicatat dalam sistem tersebut. Toko Bahan Bangunan saat ini masih menggunakan sistem manual yaitu dengan cara petugas mencatat barang yang dibeli pada nota penjualan, kemudian petugas menghitung jumlah yang harus dibayar menggunakan bantuan alat hitung kalkulator. Banyak masalah yang timbul dari sistem manual tersebut karena petugas salah mencatat, petugas salah mengembalikan jumlah uang kepada konsumen, serta kekeliruan antara nota penjualan dengan buku laporan. Laporan yang dicatat pada buku laporan mudah rusak, sobek, terbakar atau hilang, selain itu keamanan data pada sistem manual ini masih kurang, karena petugas dapat memanipulasi data yang dapat menyebabkan kerugian pada Toko Bahan Bangunan. Untuk mengikuti perkembangan teknologi yang semakin berkembang dan mengatasi masalah yang ada pada Toko Bahan Bangunan. Maka perlu dibuatnya rancangan sistem dan aplikasi penjualan modern yang berbasis teknologi komputer. Rancangan sistem penjualan ini menggunakan
Unified Modeling Language ( UML).
METODE PENELITIAN
Metode yang digunakan metode SDLC atau Systems Development Life Cycle (Siklus Hidup Pengembangan Sistem)
merupakan pola yang diambil untuk mengembangkan sistem perangkat lunak, yang terdiri dari beberapa tahapan diantaranya rencana (planning), analisis (analysis), desain (design), implementasi (implementation), uji coba (testing) dan penerapan program.
Pengembangan sistem (system development) dapat berarti menyusun suatu sistem yang baru untuk menggantikan sistem yang lama secara keseluruhan atau memperbaiki sistem yang telah ada.
Gambar 1 Metode SDLC (Systems Development Life Cycle )
TINJAUAN PUSTAKA
Sistem penjualan adalah sekelompok elemen yang terintegrasi dimana terjadi interaksi pertukaran barang atau jasa di dalamnya. Sistem penjualan adalah suatu kesatuan proses yang saling mendukung dalam usahanya untuk memenuhi kebutuhan pembeli dan bersama – sama mendapatkan kepuasan dan keuntungan.
UML (Unified Modeling Language) adalah sebuah bahasa yang berdasarkan grafik atau gambar untuk memvisualisasi,
menspesifikasikan, membangun, dan pendokumentasian dari sebuah sistem pengembangan software berbasis OO (Object-Oriented). UML terdiri atas pengelompokkan diagram-diagram sistem menurut aspek atau sudut pandang tertentu. Diagram adalah sesuatu yang menggambarkan permasalahan maupun solusi dari permasalahan suatu model. UML mempunyai sembilan diagram, diantaranya class, use-case, sequence, collaboration, state, activity, component, deployment, dan entity relationships .
PEMBAHASAN
UML (Unified Modeling Language)
Dari Sembilan diagram , pembahasan nya di batasi hanya 3 diagram saja yaitu Use diagram, Activity diagram, dan Class diagram.
Usecase Diagram
Ada 2 Usecase diagram yang digunakan yaitu Usecase diagram prosedur sedang berjalan dan Usecase diagram prosedur yang baru.
1. Usecase Diagram Prosedur Sedang Berjalan

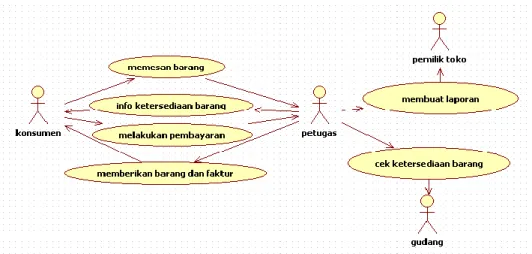

Gambar 2 UseCase Diagram Prosedur yang Sedang Berjalan
Pada gambar 2 merupakan UseCase digram yang sedang berjalan pada Toko Bahan Bangunan. Aktor yang terlibat dalam sistem transaksi tersebut diantaranta konsumen, petugas, pemilik toko serta gudang. Pertama aktor konsumen datang ke toko kemudian memilih dan memesan barang apa yang dibutuhkan atau barang yang ingin dibeli kepada petugas. Kemudian petugas memeriksa atau mengecek ketersediaan barang pada gudang toko, setelah itu petugas memberikan informasi tentang ketersediaan barang. Jika stok barang memenuhi permintaan konsumen maka konsumen melakukan pembayaran kepada petugas. Kemudian petugas mencatat transaksi tersebut pada nota penjualan dan memberikan barang serta bukti berupa nota penjualan kepada konsumen. Setelah itu petugas membuat laporan penjualan yang dimana akan diserahkan kepada pemilik toko.
2. Usecase Diagram Prosedur yang Baru
Aktor konsumen datang ke toko, kemudian memesan barang yang dibutuhkan kepada petugas, setelah itu konsumen mengecek pada aplikasi penjualan apakah persediaan barang mencukupi. Jika cukup maka petugas menginput data transaksi yang dibutuhkan kedalam komputer. Kemudian konsumen membayar dengan nominal yang telah ditentukan, lalu petugas memberikan bukti berupa faktur penjualan serta barang yang telah dibeli oleh konsumen. Pada kegiatan ini petugas tidak perlu lagi mencatat transaksi di dalam buku laporan karena semuanya sudah tercatat di dalam aplikasi penjualan yang nantinya akan diberikan kepada pemilik toko sebagai laporan penjualan.
Activity Diagram
Ada 2 Activity diagram yang digunakan yaitu Activity diagram prosedur sedang berjalan dan Activity diagram prosedur yang baru.
1. Activity Diagram Prosedur yang Sedang Berjalan

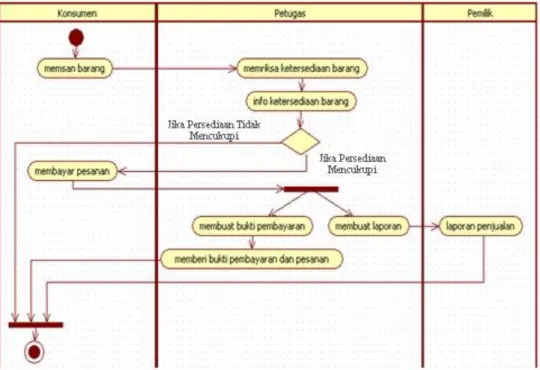

Gambar 4 Diagram Activity Prosedur yang Sedang Berjalan
Pada gambar 4 merupakan gambar digram activity yang sedang berjalan pada Toko Bahan Bangunan, pada transaksi ini dimulai dari konsumen memesan barang, kemudian petugas memeriksa ketersediaan barang. Jika ketersediaan barang tidak mencukupi maka proses akan berakhir, namun jika barang mencukupi konsumen membayar barang yang dipesan dan petugas mencatat transaksi pada nota penjualan dan sekaligus membuat laporan yang akan diserahkan kepada pemilik toko. Setelah itu petugas menyerahkan nota penjualan dan barang yang dipesan kepada konsumen barang, kemudian petugas memeriksa ketersediaan barang. Jika ketersediaan barang tidak mencukupi maka proses akan berakhir, namun jika barang mencukupi konsumen membayar barang yang dipesan dan petugas mencatat transaksi pada nota penjualan dan sekaligus membuat laporan yang akan diserahkan kepada
pemilik toko. Setelah itu petugas menyerahkan nota penjualan dan barang yang dipesan kepada konsumen.
2. Activity Diagram Prosedur yang Baru

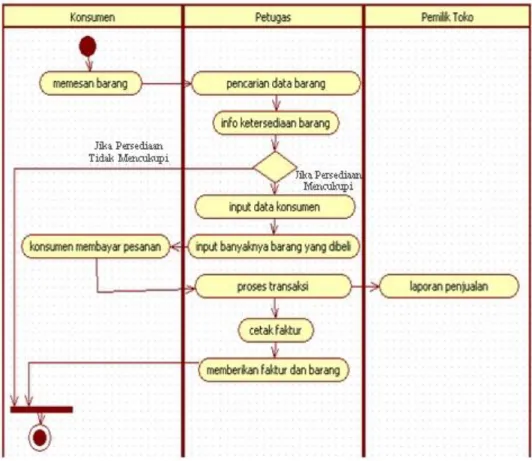

Gambar 5 Diagram Activity Prosedur yang Baru
Pada gambar 5 konsumen memesan barang yang akan dibeli, kemudian petugas mencari barang tersebut pada aplikasi apakah masih mencukupi atau tidak. Lalu petugas memberi informasi kepada konsumen mengenai ketersedian barang jika mencukupi maka petugas menginput data konsumen pada aplikasi penjualan dan memasukan banyaknya barang yang dibeli, dan konsumen membayar barang yang dipesan. Setelah itu petugas memproses transaksi. Dalam proses transaksi secara otomatis data transaksi tersebut tercatat di dalam database, sehingga petugas tidak perlu lagi membuat laporan yang nantinya digunakan sebagai laporan penjualan kepada pemimpin. Setelah transaksi tersebut diproses petugas akan mencetak faktur dan menyerahkan faktur tersebut serta barang yang dipesan kepada konsumen.
Class Diagram
Ada 2 Class diagram yang digunakan yaitu Class diagram Login sebagai Pemilik dan Class diagram Login sebagai sebagai Petugas.
Class Diagram Login Sebagai Pemilik
Gambar 6 Class Diagram Login Sebagai Pemilik
Pada gambar 6 terdapat class barang, calss data_transaksi, tansaksi, laporan pembelian barang, laporan stok barang, data_user, cetak kwitansi dan login pemilik. Jika user login sebagai pemilik, maka pemilik tersebut dapat mengakses seluruh data dalam sistem ini dan dapat melakukan seluruh kegiatan seperti menambah, menyimpan atau mengupdate, dan menghapus data.
Class Diagram Login Sebagai Petugas
Gambar 7 Class Diagram Login Sebagai Petugas
Pada diagram 7 sama halnya dengan diagram 6 namun terdapat perbedaan pengaksesan. Jika user login sebagai pegawai maka pegawai tersebut hanya dapat mengakses class barang namun user hanya dapat melihat daftar barang apa saja yang dijual pada toko tersebut, data_transaksi, transaksi, dan cetak kwitansi. Petugas tidak dapat mengakses class laporan pembelian barang, laporan stok barang dan data_user karena class tersebut hanya dapat diakses oleh pemilik saja.
Struktur Database
Adapun struktur database dalam aplikasi ini, yang bertujuan untuk menjelaskan file-file yang akan digunakan dalam aplikasi ini yaitu seperti yang ditunjukan pada table dibawah ini.
Tabel Data Transaksi
Table ini digunakan untuk menyimpan data transaksi yang terdiri dari 5 filed, dimana id menjadi primery key padatable ini.
Tabel 1 Struktur Database Data Transaksi
Nama Field Tipe Data Ukuran Data Keterangan
id* Autonumber Long Integer
no_faktur Text 20 Nomor faktur
kd_brg Text 20 Kode barang
jml_brg Number Long Integer Jumlah barang yang dibeli
hrg_satuan Number Long Integer Harga satuan
Total Number Long Integer Total yang harus dibayar
Tabel Barang
Tabel Barang merupakan sebuah table yang terdiri dari seluruh data barang yang dijual pada toko bangunan ini.

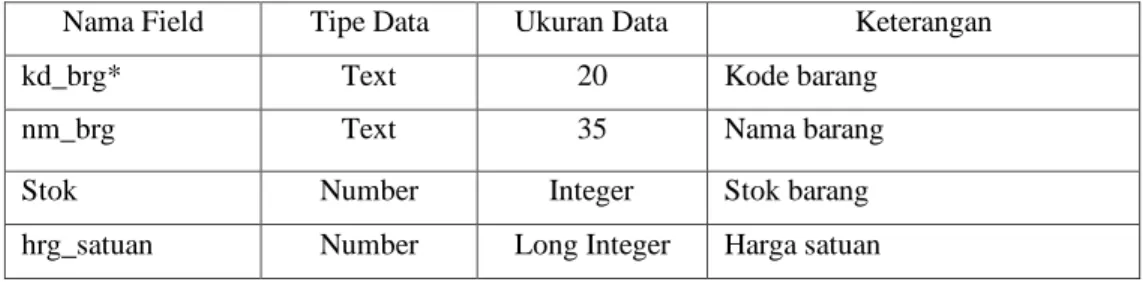

Tabel 2 Struktur Database Barang
Nama Field Tipe Data Ukuran Data Keterangan
kd_brg* Text 20 Kode barang
nm_brg Text 35 Nama barang
Stok Number Integer Stok barang
hrg_satuan Number Long Integer Harga satuan
Tabel Transaksi
Table ini berisikan data konsumen yang membeli barang pada Toko Bahan Bangunan, yang terdiri dari field no_faktur, tanggal, nm_kons, alamat_kons, tlp, kd_petugas.

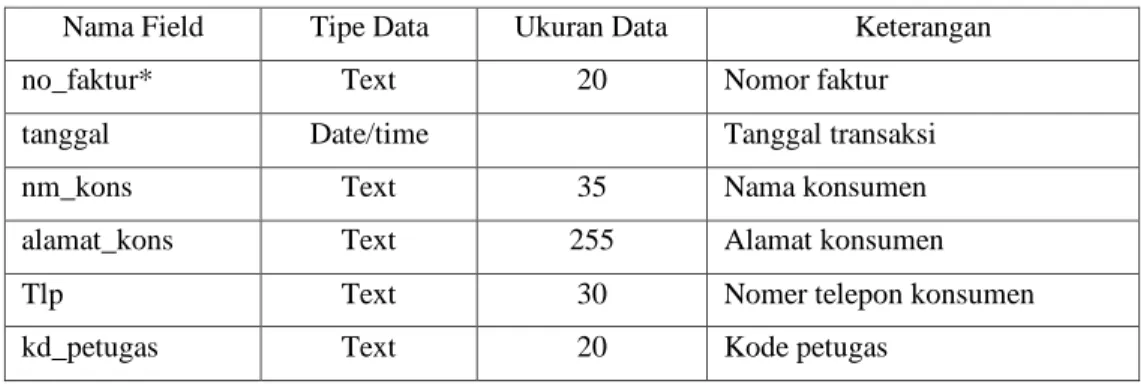

Tabel 3 Struktur Database Transaksi
Nama Field Tipe Data Ukuran Data Keterangan
no_faktur* Text 20 Nomor faktur
tanggal Date/time Tanggal transaksi
nm_kons Text 35 Nama konsumen
alamat_kons Text 255 Alamat konsumen
Tlp Text 30 Nomer telepon konsumen
kd_petugas Text 20 Kode petugas
Tabel Data User
Table data user berisikan database seluruh user yang dimana terdiri dari kd_petugas, nama, id_petugas, pass, type. Id_petugas dan pass digunakan untuk login ke aplikasi penjualan ini.
Tabel 4 Struktur Database Data User
Nama Field Tipe Data Ukuran Data Keterangan
kd_petugas* Text 20 Kode petugas
nama Text 35 Nama petugas
id_petugas Text 20 User name petugas
Pass Text 10 Password
Type Text 20 Jabatan
Rancangan Input
Form Login
Form Login yaitu suatu form dimana user harus memasukan id dan password yang telah dibuat sebelumnya agar pengguna dapat menggunakan aplikasi tersebut. Form Login terdiri dari :
a. Dua Buah Label.
b. Dua Buah Button.
c. Satu Buah PictureBox
Gambar 8 Rancangan Input Form Login
Form Loading
Form Loading merupakan tampilan sebuah form load setelah user melakukan login, pada form ini terdiri dari logo toko bangunan, user harus menunggu hingga proses loading selesai agar dapat menggunakan aplikasi tersebut. Event pada form ini yaitu load, form ini terdiri dari :
a. Satu buah PictureBox.
b. Satu buah progressbar.
Gambar 9 Rancangan Input Form Loading
Form menu utama ini terdiri dari menu bar yang berguna untuk menghubungkan semua form yang ada di dalam apliaksi ini. Jika kita mengklik salah satu menu maka kita akan terhubung ke salah satu form sesuai dengan yang ditentukan oleh program, di dalam menu home terdapat menu input data barang, input transaksi, laporan, dan petugas.
Gambar 10 Rancangan Input Form Menu Utama
Form Barang
Form Menu Utama

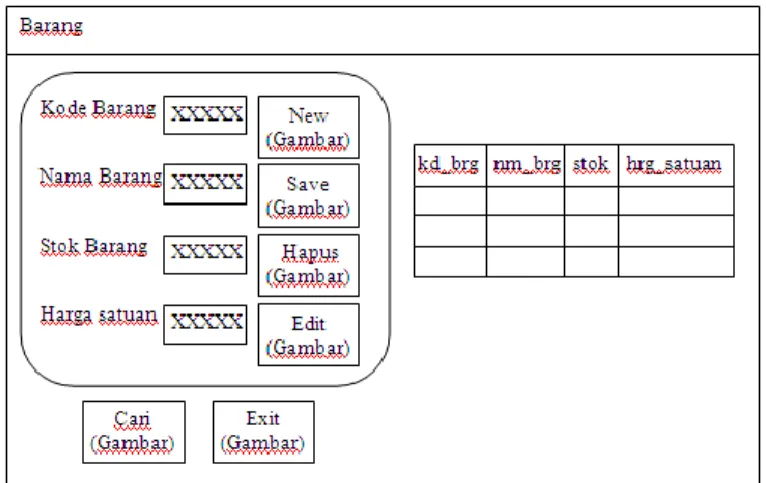

Form ini berguna untuk memasukan barang apa saja yang akan dijual berupa kode barang, nama barang, stok barang dan harga satuan barang tersebut. Form barang ini juga akan terhubung dengan form transaksi. Untuk menambah, menyimpan, menghapus dan mengedit hanya dapat dilakukan oleh type user pemilik, sedangkan petugas hanya dapat mencari data barang tersebut. Form ini terdiri dari :
a. Empat buah label.
b. Empat buah textbox.
c. Enam buah button
d. Satu buah datagrid view
Form Transaksi
Merupakan sebuah form yang berguna untuk mencatat transaksi penjualan pada Toko Bahan Bangunan Karya Baru. Dimana pada form ini terdiri dari data pembeli dan data barang yang harus diinput oleh petugas. Form ini terdiri dari :
a. Lima belas buah label.
b. Empat belas buah textbox.
c. Satu buah combobox.
d. Dua buah datagrid view.
e. Empat buah groupbox.
Form Laporan Transaksi
Form Laporan ini terdiri data konsumen dan data transaksi, form ini berguna sebagai laporan akan di berikan kepada pemilik toko. Laporan dapat ditentukan berdasarkan tanggal yang ingin dibuat laporannya. Form ini terdiri dari :
1) Dua buah date time picker. 2) Satu buah tab page.
3) Dua buah button.
4) Satu buah tab control.
5) Satu buah crystal report viewer.
Gambar 13 Rancangan Input Form Laporan Transaksi
Form Laporan Penjualan Barang
Pada form ini data barang yang telah terjual akan dicatat didalam database, form ini juga berisi no faktur yang berfungsi jika terjadi kesalahan maka akan mudah memeriksanya. Form ini terdiri dari :
a. Dua buah date time picker.
b. Dua buah button.
c. Satu buah tab control.
Gambar 14 Rancangan Input Form Laporan Penjualan Barang
Form Laporan Stok Barang
Form ini dimaksudkan untuk mengetahui berapa jumlah stok barang yang tersedia saat ini, serta agar toko tersebut selalu ada persediaan barang pada toko. Form ini terdiri dari :
1) Satu buah tab page. 2) Satu buah button. 3) Satu buah tab control.
4) Satu buah crystal report viewer.
Form Petugas
Pada Form ini digunakan untuk membuat username dan password yang nantinya akan digunakan untuk login. Dalam hal ini terdapat dua tipe user yaitu pemilik toko dan petugas yang dimana pada tipe user petugas memiliki keterbatasan dalam melakukan kegiatan pada sistem penjualan ini, petugas hanya bisa menginput data transaksi dan melakukan pencarian barang. Berbeda halnya dengan tipe user pemilik, pemilik dapat melakukan seluruh kegiatan pada sistem ini seperti melihat laporan penjualan. Pemilik juga dapat menambah, merubah dan menghapus data barang, serta menambahkan, mengubah dan menghapus data petugas yang nantinya digunakan untuk login. Form ini terdiri dari :
a. Lima buah label.
b. Empat buah textbox.
c. Satu buah combobox.
d. Tiga buah button.
e. Satu buah datagridview.
Gambar 16 Rancangan Input Form Petugas
Form About
Gambar 17 Rancangan Input Form About
KESIMPULAN
Rancangan sistem penjualan ini telah selesai mempermudah programmer untuk membuat program atau Aplikasi penjualan pada Toko Bahan Bangunan yang di harapkan dapat mempermudah petugas untuk transaksi penjualan, kekeliruan antara buku laporan dengan transaksi dapat diminamilisir dengan aplikasi ini, serta tidak
ada lagi manipulasi data yang dapat merugikan Toko Bahan Bangunan .Rancangan input desain dengan
button-button berupa gambar agar user mudah menggunakan aplikasi penjualan tersebut, selain itu proses perhitungan dapat dilakukan secara langsung dalam aplikasi ini. Aplikasi ini dapat berjalan dengan baik dengan database didalamnya, sehingga dapat menyimpan data transaksi penjualan lebih aman dan efisien.
DAFTAR PUSTAKA
1. Edi Winarno dan Ali Zaki. Step By Step Visual Basic.Net. PT. Elex Media Komputerindo, Jakarta, 2013.
2. Mohammad Sukarno. Sistem Cepat dan Mudah Menguasai Visual Basic.Net, Eska Media, Jakarta, 2006.
3. Priyanto Hidayatullah, Membuat Aplikasi Database dan Program Kreatif, Informatika, Bandung, 2012.
4. Uus Rusmawan, VB.Net Untuk Semua Tingkatan. PT. Elex Media Komputerindo, Jakarta, 2011.
5. Yuswanto. VB. Net, Cerdas Pustaka, Jakarta, 2010.
6. URL : repository.politekniktelkom.ac.id/Proyek%20Akhir/KA/JURNAL%20PA
%20APLIKASI%20SISTEM%20INFORMASI%20PENJUALAN%20BARANG%20BERBASIS%20 WEB.pdf
