PENDAHULUAN
Latar Belakang
Rumusan Masalah
Tujuan Penelitian
Batasan Masalah
Manfaat Penelitian
Sistemasi Penulisan
TINJAUAN PUSTAKA
Pentahanan Titik Netral
Prinsip Gangguan
Pengertian Transformator
Perangkat lunak PSCAD/EMTDC
PSCAD hadir dengan perpustakaan model yang telah diprogram dan diuji, mulai dari elemen pasif sederhana dan fungsi kontrol, hingga model yang lebih kompleks, seperti mesin listrik, perangkat FACTS, saluran transmisi, dan kabel. Jika model tertentu tidak ada, PSCAD menawarkan fleksibilitas untuk membuat model kustom, baik dengan merakitnya secara grafis menggunakan model yang sudah ada, atau menggunakan editor desain yang dirancang secara intuitif (Muller, 2005). Studi kontingensi jaringan AC yang terdiri dari mesin berputar, eksitasi, pengatur, turbin, trafo, saluran transmisi, kabel dan beban.
Model simulasi terdiri dari sekitar 50 motor induksi pada level tegangan 6,9 kV dan 480 V dengan beban torsi dinamis, sembilan (9) transformator, tap changer, jadwal transfer bus, gangguan bus, urutan beban, lebih dari 70 pemutus, kabel dan transmisi garis (Perusahaan, Nayak) . Area di bawah title bar, yang terdiri dari item menu dan tombol menu, disebut menu utama. Semua item menu utama adalah menu drop-down, jadi jika Anda mengklik salah satu menu ini dengan penunjuk tetikus, Anda akan melihat daftar muncul di bawahnya (Muller, 2005).
Untuk memilih item dari daftar ini, pertama gerakkan kursor ke atasnya (item akan dimunculkan) lalu klik tombol kiri mouse. Jika Anda melihat di sudut kiri atas lingkungan PSCAD, Anda akan melihat jendela yang lebih kecil yang disebut jendela Workspace. Tepat di bawah jendela Workspace, Anda akan melihat jendela lain yang disebut jendela Output.
Latihan ini akan membantu kita memastikan bahwa kompiler PSCAD dan Fortran yang digunakan telah diinstal dengan benar. Untuk memuat proyek Kasus yang ada, klik File dari bilah menu utama dan pilih Load Project. Anda juga dapat menekan Ctrl + O atau mengklik tombol Load pada toolbar utama. Anda akan melihat dialog Muat Proyek muncul di layar Anda. Secara default, jenis file yang dipilih adalah "File PSCAD (*.psc, .psl)" di bagian bawah dialog.
Jika jenis file dipilih, Anda hanya akan melihat file proyek PSCAD dengan ekstensi dan folder '*.psc' atau '*.psl'. Anda akan melihat rangkaian pembagi tegangan komposit, seperti yang ditunjukkan di bawah ini, di sudut kiri atas halaman utama proyek yang baru saja Anda buka. Untuk mencetak rangkaian beserta grafik yang baru saja Anda simulasikan, klik kanan pada latar belakang halaman rangkaian utama dan pilih item Cetak Halaman atau item Halaman Pratinjau Cetak (Muller, 2005).
METODOLOGI PENELITIAN
Waktu dan tempat penelitian
Alat dan Bahan

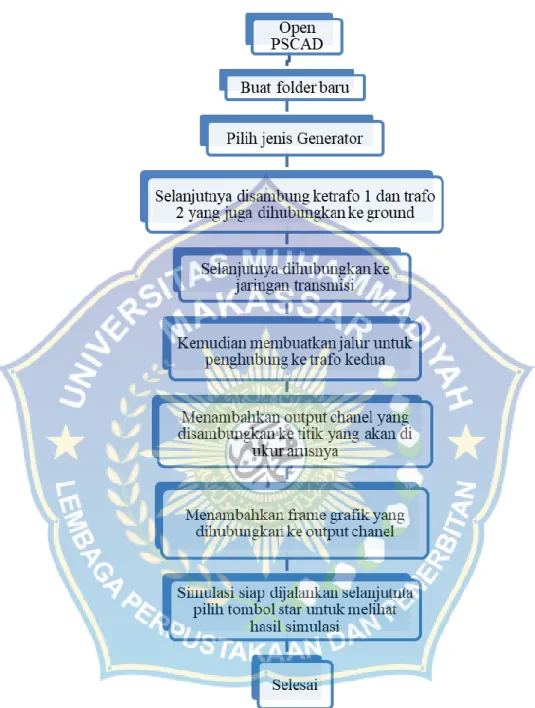

Langkah Penelitian
Hasil simulasi arus gangguan pada GI 1 ditunjukkan pada grafik A, B dan C di atas pada Gambar 4.2, dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang berlalu (detik). Hasil simulasi arus gangguan pada GI 2 ditunjukkan pada grafik A, B dan C pada Gambar 4.3, dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang berlalu (detik). Hasil simulasi arus gangguan pada GI 3 ditunjukkan pada grafik A, B dan C pada Gambar 4.4, dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang berlalu (detik).
Hasil simulasi arus gangguan pada GI 1 pada trafo Y-Y ditunjukkan pada grafik A, B dan C pada Gambar 4.5 dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang digunakan (detik). Hasil simulasi arus gangguan pada GI 2 pada trafo Y-Y ditunjukkan pada grafik A, B dan C pada Gambar 4.6 dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang digunakan (detik). Hasil simulasi arus gangguan pada GI 3 pada trafo Y-Y ditunjukkan pada grafik A, B dan C pada Gambar 4.7 dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang digunakan (detik).
Hasil simulasi arus gangguan GI 1 pada trafo dua fasa ditunjukkan pada grafik A, B dan C pada Gambar 4.8 dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang digunakan (detik). Hasil simulasi arus gangguan pada GI 2 pada trafo 2 fasa ditunjukkan pada grafik A, B dan C pada Gambar 4.9 dimana sumbu Y adalah nilai sebenarnya dan sumbu X adalah waktu yang digunakan (detik). Hasil simulasi arus gangguan GI 1 pada trafo dua fasa ditunjukkan pada grafik A, B dan C pada Gambar 4.8 dimana sumbu Y adalah nilai arus dan sumbu X adalah waktu yang digunakan (detik).
HASIL DAN PEMBAHASAN
Pemodelan sistem arus gangguan satu fase ketanah menggunakan software
Simulasi akan dilakukan pada tiga titik arus gangguan dan menetapkan nilai arus gangguan bumi yang berbeda-beda.
Hasil Simulasi Transformator Y- Δ
Hasil Transformator Y – Y
Gangguan 2 fase ke tanah dengan transformator Y –Δ
Dari hasil simulasi arus gangguan pada GI 1 yang diukur adalah titik gangguan, arus pada generator, arus pada trafo dengan nilai NGR 40 ohm dan menggunakan resistor pembumian pada gangguan yaitu. dan 40, dapat dilihat sebagai berikut. Nilai arus pada generator dan trafo adalah 10-12 0. Berikut salah satu bentuk gelombang hasil simulasi resistansi gangguan yang berbeda. Arus gangguan pada GI 1 dengan gangguan tanah sebesar 2 ohm mempunyai arus pada titik gangguan sebesar 9,569 kA dan arus generator dan transformator mempunyai arus yang sangat kecil dalam satuan piko (10-12) atau sama dengan nol.
Dari hasil simulasi arus gangguan pada GI 2 diukur titik gangguannya, arus yang mengalir pada generator dan arus yang mengalir pada trafo. Arus gangguan GI 2 bila menggunakan ground gangguan 2 ohm mula-mula menunjukkan arus puncak sebesar 18,075 kA kemudian mengalami peluruhan normal. Dari hasil simulasi arus gangguan pada GI 3 diukur titik gangguannya, arus yang mengalir pada generator, arus yang mengalir pada trafo dengan nilai NGR sebesar 40 ohm dan menggunakan tahanan bumi pada gangguan yaitu dan 40 , dapat dilihat sebagai berikut.
Arus gangguan GI 3 dengan gangguan bumi 2 ohm menunjukkan loncatan arus sebesar 31,692 kA pada detik pertama dan mengalami normalisasi normal pada detik berikutnya. Pada titik gangguan, arus terbesar terdapat pada Y-Δ dua fasa, dan arus terendah pada titik gangguan terdapat pada Y-Δ satu fasa. Pada unit generator-transformator, arus gangguan pada generator netral paling besar pada sambungan trafo pada Y-Δ satu fasa dan pada generator-transformator pada Y-Y, dan pada trafo Y-Δ dua fasa mempunyai arus yang kecil pada bagian Y-Y. skala pico (10 -12 0 ).
Jika dibumikan melalui low resistance ground (LRG) maka arus gangguannya besar, namun untuk high resistance ground (HRG) akibatnya arus gangguannya sangat kecil. Menurut IEEE Std 142-2007, arus gangguan tanah untuk HRG dibatasi kurang dari 10 A dan biasanya antara 100 A dan 1000 A untuk LRG, yaitu untuk model simulasi NGR 500 ohm termasuk ground HRG dan kurang dari 10 ohm NGR kaleng dikategorikan sebagai LRG.
PENUTUP
Kesimpulan
