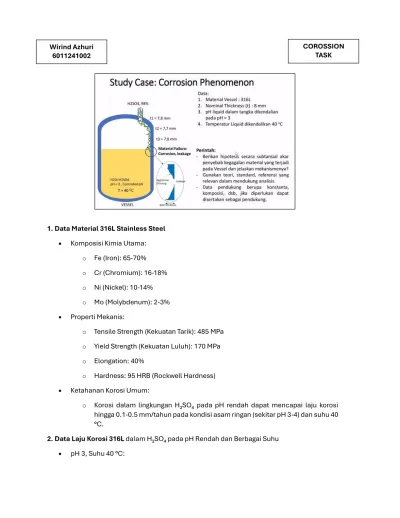

1. Data Material 316L Stainless Steel
• Komposisi Kimia Utama:
o Fe (Iron): 65-70%
o Cr (Chromium): 16-18%
o Ni (Nickel): 10-14%
o Mo (Molybdenum): 2-3%
• Properti Mekanis:
o Tensile Strength (Kekuatan Tarik): 485 MPa o Yield Strength (Kekuatan Luluh): 170 MPa o Elongation: 40%
o Hardness: 95 HRB (Rockwell Hardness)
• Ketahanan Korosi Umum:
o Korosi dalam lingkungan H₂SO₄ pada pH rendah dapat mencapai laju korosi hingga 0.1-0.5 mm/tahun pada kondisi asam ringan (sekitar pH 3-4) dan suhu 40
°C.
2. Data Laju Korosi 316L dalam H₂SO₄ pada pH Rendah dan Berbagai Suhu
• pH 3, Suhu 40 °C:
Wirind Azhuri 6011241002
COROSSION TASK
o Laju Korosi: 0.3 mm/tahun
• pH 3, Suhu 60 °C:
o Laju Korosi: 0.6 mm/tahun
• pH 3, Suhu 20 °C:
o Laju Korosi: 0.15 mm/tahun
Data ini menunjukkan bahwa laju korosi meningkat seiring dengan kenaikan suhu.
3. Data Alternatif Material Hastelloy C-276 dalam Kondisi Serupa
• pH 3, Suhu 40 °C:
o Laju Korosi: 0.05 mm/tahun
• pH 3, Suhu 60 °C:
o Laju Korosi: 0.1 mm/tahun
Hastelloy C-276 memiliki ketahanan yang lebih baik dibandingkan stainless steel 316L dalam kondisi asam dan suhu tinggi.
4. Data Pengurangan Ketebalan (Thickness Reduction History) (Contoh Estimasi)
Jika kita memiliki vessel yang diukur ketebalannya setiap 6 bulan dan menunjukkan pengurangan seperti berikut (dalam mm):
• Tahun 1:
o Awal: 8.0 mm
o Akhir 6 bulan: 7.8 mm (pengurangan 0.2 mm)
• Tahun 2:
o Awal: 7.8 mm
o Akhir 6 bulan: 7.5 mm (pengurangan 0.3 mm)
Berdasarkan data di atas, laju korosi rata-rata adalah sekitar 0.25 mm/tahun.
5. Data Efektivitas Inhibitor (Sebagai Contoh Umum)
• Konsentrasi Inhibitor 500 ppm: Laju korosi dapat dikurangi hingga 50% pada pH 3 dan suhu 40 °C untuk stainless steel 316L.
• Konsentrasi Inhibitor 1000 ppm: Laju korosi dapat dikurangi hingga 70% dalam kondisi yang sama.
Data ini tergantung pada jenis inhibitor yang digunakan, dan pengujian perlu dilakukan untuk memastikan efektivitasnya dalam kondisi spesifik.
6. Data dari Literatur atau Referensi Standar
• ASTM G31: Metode standar untuk pengujian laju korosi di lingkungan asam.
• NACE MR0175: Spesifikasi mengenai penggunaan material tahan korosi di lingkungan asam sulfat.
Dalam studi lapangan, data ini bisa digunakan sebagai pedoman untuk mengevaluasi dan membandingkan hasil uji korosi di lapangan dengan standar industri.
Ringkasan Data dalam Tabel
Kondisi Material Suhu (°C) pH Laju Korosi
(mm/tahun)
Vessel Awal Stainless Steel 316L 40 3 0.3
Vessel Tinggi Suhu Stainless Steel 316L 60 3 0.6
Material Alternatif Hastelloy C-276 40 3 0.05
Material Alternatif Suhu Tinggi Hastelloy C-276 60 3 0.1
1. Evaluasi Laju Korosi pada Stainless Steel 316L Berdasarkan data:
• Laju korosi pada kondisi saat ini (stainless steel 316L, pH 3, 40 °C) adalah 0.3 mm/tahun.
• Vessel memiliki ketebalan awal 8 mm, dengan sedikit pengurangan ketebalan di beberapa titik.
Jika kita asumsikan laju korosi ini konstan dan kondisi operasi tetap sama, maka umur teoretis dari vessel dapat dihitung dengan membagi ketebalan awal dengan laju korosi.
Namun, dalam praktiknya, korosi seringkali tidak terjadi secara merata. Korosi pitting atau crevice corrosion dapat menyebabkan area lokal mengalami korosi lebih cepat, sehingga umur vessel bisa lebih pendek dari perkiraan ini.
2. Pengaruh Suhu terhadap Laju Korosi
Data menunjukkan bahwa laju korosi meningkat hampir dua kali lipat ketika suhu dinaikkan dari 40°C menjadi 60 °C (dari 0.3 mm/tahun menjadi 0.6 mm/tahun). Hal ini menunjukkan bahwa:
• Pengendalian suhu adalah faktor kritis dalam memperpanjang umur vessel. Menjaga suhu di bawah 40 °C, jika memungkinkan, dapat memperlambat laju korosi secara signifikan.
• Jika proses memungkinkan, menurunkan suhu operasi hingga mendekati 20 °C dapat menurunkan laju korosi hingga sekitar 0.15 mm/tahun, yang akan memperpanjang umur vessel secara signifikan (hingga sekitar 53 tahun teoretis).
3. Alternatif Material: Hastelloy C-276 Berdasarkan data:
• Hastelloy C-276 memiliki laju korosi jauh lebih rendah dibandingkan 316L pada kondisi yang sama (pH 3, 40 °C), yaitu 0.05 mm/tahun.
Menggunakan Hastelloy C-276 akan memberikan keuntungan besar dalam ketahanan korosi, dengan perkiraan umur sebagai berikut:
Walaupun biaya Hastelloy C-276 lebih tinggi, investasi ini mungkin layak dipertimbangkan mengingat umur pakai yang lebih panjang dan minimnya risiko kebocoran atau kegagalan struktural akibat korosi. Ini sangat berguna dalam operasi jangka panjang atau di lingkungan yang sulit dilakukan penggantian atau perbaikan.
4. Efektivitas Penggunaan Inhibitor Korosi
Jika mempertahankan stainless steel 316L dan ingin tetap pada kondisi operasi saat ini (pH 3, 40 °C), maka penggunaan inhibitor korosi bisa menjadi solusi. Berdasarkan data umum:
• Dengan konsentrasi inhibitor 500 ppm, laju korosi bisa dikurangi hingga 50%, sehingga laju korosi akan menjadi sekitar 0.15 mm/tahun.
• Pada konsentrasi inhibitor 1000 ppm, laju korosi dapat berkurang hingga 70%, sehingga laju korosi menjadi 0.09 mm/tahun.
Ini berarti umur vessel dengan penambahan inhibitor akan menjadi:
Penggunaan inhibitor dapat menjadi solusi yang ekonomis tanpa harus mengganti material, namun perlu dilakukan pengujian untuk memastikan efektivitasnya dalam kondisi spesifik di lapangan.
Hipotesis Akar Penyebab Kegagalan Material
Akar penyebab utama dari kegagalan material (korosi dan kebocoran) pada vessel ini kemungkinan besar adalah korosi yang dipicu oleh lingkungan asam sulfat (H₂SO₄) pada pH rendah (pH = 3) dan suhu 40 °C. Material stainless steel 316L memiliki ketahanan korosi yang baik pada kondisi pH netral atau sedikit asam, tetapi pada kondisi asam kuat seperti pH 3, material ini rentan terhadap korosi.
Mekanisme korosi yang terjadi adalah:
• Korosi Pitting: Pada lingkungan asam, stainless steel 316L bisa mengalami korosi pitting, di mana terbentuk lubang-lubang kecil pada permukaan material yang dapat berkembang menjadi titik kebocoran.
• Thinning (Penipisan): Cairan asam dengan pH 3 menyebabkan penipisan dinding vessel secara bertahap, yang memicu terjadinya kebocoran ketika ketebalan material mencapai titik kritis.
• Pengaruh Suhu: Suhu operasi 40 °C meningkatkan mobilitas ion dalam larutan asam, sehingga mempercepat laju korosi.
Analisis Data Pengukuran Ketebalan Data menunjukkan ketebalan pada tiga titik:
• t1 = 7,8 mm
• t2 = 7,7 mm
• t3 = 7,8 mm
Ketebalan awal (nominal) adalah 8 mm, dan teramati adanya sedikit penipisan di titik-titik tertentu (terutama di t2, yang berkurang hingga 7,7 mm). Penurunan ketebalan ini konsisten dengan fenomena korosi akibat thinning pada lingkungan asam yang korosif.
Laju Korosi Berdasarkan Suhu dan pH Berdasarkan literatur:
• Laju korosi pada pH 3 dan suhu 40 °C untuk stainless steel 316L diperkirakan sekitar 0,3 mm/tahun.
• Jika ketebalan awal adalah 8 mm, maka laju penipisan ini akan mengurangi umur pakai hingga sekitar 26,7 tahun jika korosi berjalan merata. Namun, karena adanya korosi lokal, seperti pitting, umur ini bisa lebih pendek.
Pendekatan Mitigasi
Berdasarkan analisis, berikut adalah beberapa langkah mitigasi untuk mengurangi atau mencegah korosi lebih lanjut:
a. Penggunaan Material yang Lebih Tahan Korosi
• Hastelloy C-276 dapat menjadi pilihan karena memiliki ketahanan yang lebih baik terhadap asam sulfat pada kondisi yang sama (pH 3, 40 °C) dengan laju korosi sekitar 0,05 mm/tahun.
• Meskipun lebih mahal, penggunaan Hastelloy C-276 bisa memperpanjang umur vessel hingga sekitar 160 tahun secara teoretis.
b. Penambahan Inhibitor Korosi
• Jika pergantian material tidak memungkinkan, inhibitor korosi bisa ditambahkan untuk mengurangi laju korosi. Sebagai contoh:
o Konsentrasi inhibitor 500 ppm dapat mengurangi laju korosi hingga 50%, sehingga laju korosi berkurang menjadi 0,15 mm/tahun.
o Konsentrasi inhibitor 1000 ppm bisa mengurangi laju korosi hingga 70%, sehingga laju korosi menjadi 0,09 mm/tahun.
• Penggunaan inhibitor bisa memperpanjang umur vessel secara signifikan c. Kontrol Suhu Operasional
• Jika memungkinkan, menurunkan suhu operasi di bawah 40 °C (misalnya 20 °C) bisa mengurangi laju korosi menjadi sekitar 0,15 mm/tahun untuk stainless steel 316L, sehingga memperpanjang umur pakai vessel.
• Pengendalian suhu ini mungkin menambah biaya, tetapi bisa menjadi solusi untuk memperpanjang umur vessel jika kondisi proses memungkinkan.
d. Pemantauan Ketebalan Berkala
• Pemeriksaan Ultrasonik: Lakukan pengukuran ketebalan secara berkala, misalnya setiap 6 bulan atau setahun sekali, untuk memonitor laju korosi dan mendeteksi korosi lokal.
• Pemantauan ini memungkinkan deteksi dini untuk mengambil tindakan perbaikan sebelum ketebalan mencapai batas kritis.
e. Evaluasi Ulang pH dan Konsentrasi Asam
• Jika memungkinkan, menaikkan pH sedikit (mendekati pH 4) bisa mengurangi laju korosi. Namun, ini bergantung pada kebutuhan proses dan perlu dievaluasi dampaknya terhadap performa proses keseluruhan.
Rekomendasi Tindakan dan Strategi Mitigasi
Berdasarkan analisis di atas, berikut adalah beberapa rekomendasi yang dapat dilakukan untuk mitigasi korosi:
1. Kontrol Suhu Operasional: Usahakan agar suhu tetap di bawah 40 °C, atau jika mungkin mendekati 20 °C untuk memperpanjang umur vessel.
2. Pertimbangan Penggantian Material ke Hastelloy C-276: Meskipun biaya awal lebih tinggi, Hastelloy C-276 memberikan ketahanan korosi yang jauh lebih baik, sehingga mengurangi risiko kerusakan dan biaya perawatan jangka panjang.
3. Penggunaan Inhibitor Korosi: Jika material tetap menggunakan 316L, tambahkan inhibitor pada konsentrasi 500-1000 ppm untuk mengurangi laju korosi. Uji lapangan diperlukan untuk memastikan efektivitas dan stabilitas inhibitor pada kondisi operasi.
4. Pemantauan Ketebalan Dinding Secara Berkala: Lakukan pengukuran ketebalan menggunakan metode ultrasonik setiap 6 bulan hingga setahun sekali untuk memantau laju penipisan. Dengan ini, Anda dapat melakukan tindakan preventif sebelum ketebalan mencapai batas kritis.
5. Evaluasi Ulang pH Cairan: Jika proses memungkinkan, menaikkan pH sedikit lebih tinggi (mendekati 4) dapat membantu mengurangi laju korosi. Hal ini perlu dilakukan dengan evaluasi menyeluruh terhadap pengaruh pada proses.
6. Referensi Standar Industri: Pastikan peralatan dan bahan sesuai dengan standar yang relevan, seperti ASTM G31 untuk pengujian korosi dan NACE MR0175 untuk material tahan korosi di lingkungan asam.
Kesimpulan Akhir
Dari analisis ini, solusi yang paling efektif dari segi teknis dan biaya adalah:
• Jika anggaran memungkinkan, mengganti material vessel ke Hastelloy C-276.
• Jika tidak memungkinkan, tambahkan inhibitor korosi dan pertimbangkan pengendalian suhu.
• Pemantauan ketebalan berkala harus dilakukan untuk mengantisipasi penipisan akibat korosi dan untuk menjaga keamanan operasional.
Pendekatan ini akan mengurangi risiko kegagalan akibat korosi pada vessel dan membantu menjaga keberlanjutan operasi.
