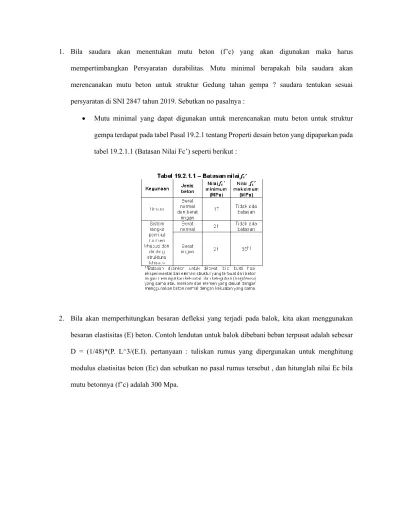

1. Bila saudara akan menentukan mutu beton (f’c) yang akan digunakan maka harus mempertimbangkan Persyaratan durabilitas. Mutu minimal berapakah bila saudara akan merencanakan mutu beton untuk struktur Gedung tahan gempa ? saudara tentukan sesuai persyaratan di SNI 2847 tahun 2019. Sebutkan no pasalnya :
• Mutu minimal yang dapat digunakan untuk merencanakan mutu beton untuk struktur gempa terdapat pada tabel Pasal 19.2.1 tentang Properti desain beton yang dipaparkan pada tabel 19.2.1.1 (Batasan Nilai Fc’) seperti berikut :
2. Bila akan memperhitungkan besaran defleksi yang terjadi pada balok, kita akan menggunakan besaran elastisitas (E) beton. Contoh lendutan untuk balok dibebani beban terpusat adalah sebesar D = (1/48)*(P. L^3/(E.I). pertanyaan : tuliskan rumus yang dipergunakan untuk menghitung modulus elastisitas beton (Ec) dan sebutkan no pasal rumus tersebut , dan hitunglah nilai Ec bila mutu betonnya (f’c) adalah 300 Mpa.
3. Berapa nilai dari modulus elasitas baja (Es) tulangan sesuai dengan SNI 2847 2019, sebutkan no pasal nya.
• nilai dari modulus elasitas baja (Es) tulangan sesuai dengan SNI 2847 2019 berada pada Pasal 20.2.2.2 (Modulus elastisitas, Es, untuk batang dan kawat nonprategang diizinkan untuk diambil sebesar 200.000 Mpa.)
4. Bila saudara akan merencanakan balok yang tidak terpapar dengan cuaca, berapa nilai ketebalan selimut beton elemen struktur tersebut ? sebutkan no tabel SNI 2847 2019 yang menjadi acuan.
• Untuk balok beton non prategang yang tidak di cor di tempat maka ketebalan selimut nya adalah 40 mm sebagaimana dijelaskan pada Tabel 20.6.1.3.1 dan untuk untuk beton prategang yang tidak terpapar dengan cuaca dengan tulangan utama, ketebalan selimut betoonya adalah 40 mm dan untuk sengkangnya adalah 25 mm dan dijelaskan pada tabel 20.6.13.2
5. Untuk keperluan menentukan tinggi minimum balok non prategang yang ditumpu secara jepit - jepit pada kedua ujungnya sebutkan rumusan yang dapat diaplikasikan sebagai pendekatan. Yang rumusan tersebut mengacu pada pasal berapa di SNI 2847 2019 ?
• tinggi minimum balok non prategang yang ditumpu secara jepit -jepit sesuai syarat pada tabel 9.3.1.1 tentang tinggi minimum balok nonprategang adalah L/16.
6. Sebagai syarat untuk keperluan layan dari sebuah balok, tidak boleh melebihi lendutan izin maksimum seperti pada SNI 2847 2019. Sebutkan pasal yang mengatur terkait lendutan izin maksimum.
• Untuk pasal yang mengatur terkait lendutan izin maksimum berada pada Pasal 24.2.2
