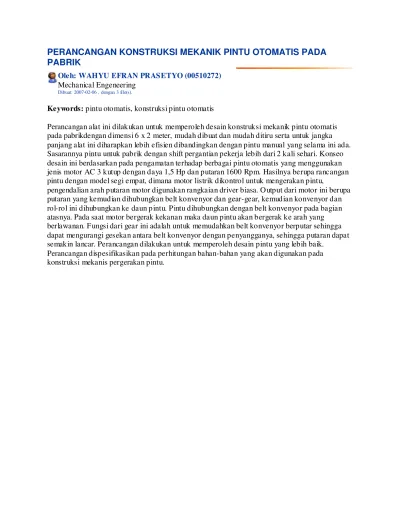

PERANCANGAN KONSTRUKSI MEKANIK PINTU OTOMATIS PADA
PABRIK
Oleh: WAHYU EFRAN PRASETYO (00510272)
Mechanical Engeneering
Dibuat: 2007-02-06 , dengan 3 file(s).
Keywords: pintu otomatis, konstruksi pintu otomatis
Perancangan alat ini dilakukan untuk memperoleh desain konstruksi mekanik pintu otomatis pada pabrikdengan dimensi 6 x 2 meter, mudah dibuat dan mudah ditiru serta untuk jangka panjang alat ini diharapkan lebih efisien dibandingkan dengan pintu manual yang selama ini ada. Sasarannya pintu untuk pabrik dengan shift pergantian pekerja lebih dari 2 kali sehari. Konseo desain ini berdasarkan pada pengamatan terhadap berbagai pintu otomatis yang menggunakan jenis motor AC 3 kutup dengan daya 1,5 Hp dan putaran 1600 Rpm. Hasilnya berupa rancangan pintu dengan model segi empat, dimana motor listrik dikontrol untuk mengerakan pintu,
pengendalian arah putaran motor digunakan rangkaian driver biasa. Output dari motor ini berupa putaran yang kemudian dihubungkan belt konvenyor dan gear-gear, kemudian konvenyor dan rol-rol ini dihubungkan ke daun pintu. Pintu dihubungkan dengan belt konvenyor pada bagian atasnya. Pada saat motor bergerak kekanan maka daun pintu akan bergerak ke arah yang berlawanan. Fungsi dari gear ini adalah untuk memudahkan belt konvenyor berputar sehingga dapat mengurangi gesekan antara belt konvenyor dengan penyangganya, sehingga putaran dapat semakin lancar. Perancangan dilakukan untuk memperoleh desain pintu yang lebih baik.
