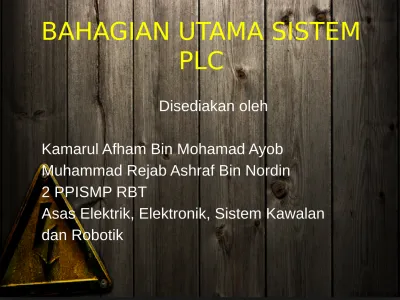

BAHAGIAN UTAMA SISTEM
PLC
Disediakan oleh
Kamarul Afham Bin Mohamad Ayob Muhammad Rejab Ashraf Bin Nordin 2 PPISMP RBT
Masukan
Pengawal
Keluaran
Bekalan kuasa
MASUKAN
• Bahagian masukan akan menerima isyarat analog atau berdigit dari peranti masukan untuk diproses oleh pengawal dalam PLC.
• Bahagian masukan mempunyai suis dan soket masukan.
• Soket masukan boleh digunakan semasa melaksanakan sesuatu atur cara sebelum sambungan ke peranti masukan dilakukan.
• Contoh peranti masukan ialah suis punat tekan,
PENGAWAL
• Bahagian pengawal memproses isyarat yang
diterima daripada bahagian masukan dan
mengeluarkan isyarat kawalan pada
bahagian keluaran.
• Bahagian penting dalam pengawal ialah
unit
pemprosesan pusat dan sistem ingatan.
• Fungsi pengawal sama seperti sebuah
KELUARAN
• Bahagian keluaran akan menerima isyarat arus
terus ( AT ) yang sudah diproses oleh pengawal
untuk melaksanakan tugas yang diaturcarakan.
• Bahagian keluaran mengandungi soket
keluaran dan lampu penunjuk.
• Soket keluaran digunakan untuk menyambung
peranti keluaran ke sistem PLC.
• Contoh peranti keluaran seperti geganti
BEKALAN KUASA
• Bekalan kuasa membekalkan voltan yang
diperlukan oleh setiap bahagian dalam
sistem PLC tidak akan berfungsi.
• Voltan yang dibekalkan kepada komponen
dalam PLC adalah antara 100V AU ke
PANGKALAN
PENGATURCARAAN
• Pangkalan pengaturcaraan ialah peralatan yang
digunakan untuk memasukkan kod arahan atau rajah tangga ke dalam PLC. Contoh pangkalan
pengaturcaraan ialah ke dalam PLC.
• Contoh pangkalan pengaturcaraan ialah konsol pengaturcaraan terbina dalam komputer.
• Kod arahan dimasukkan ke dalam sistem komputer boleh digunakan untuk membina rajah tangga.
