RENCANA KERJA DAN SYARAT CV. LAJUNA CONSULTANT
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan

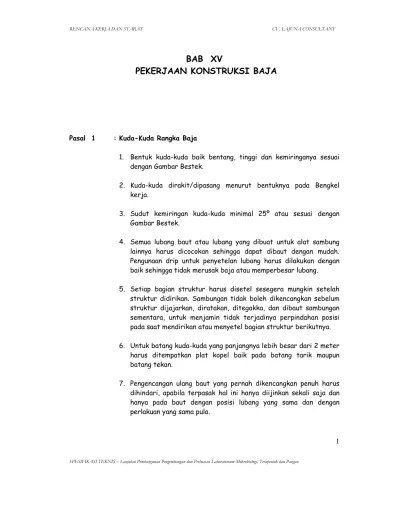

1. Bentuk kuda-kuda baik bentang, tinggi dan kemiringanya sesuai dengan Gambar Bestek.
2. Kuda-kuda dirakit/dipasang menurut bentuknya pada Bengkel kerja.
3. Sudut kemiringan kuda-kuda minimal 25º atau sesuai dengan Gambar Bestek.
4. Semua lubang baut atau lubang yang dibuat untuk alat sambung lainnya harus dicocokan sehingga dapat dibaut dengan mudah. Pengunaan drip untuk penyetelan lubang harus dilakukan dengan baik sehingga tidak merusak baja atau memperbesar lubang.
5. Setiap bagian struktur harus disetel sesegera mungkin setelah struktur didirikan. Sambungan tidak boleh dikencangkan sebelum struktur dijajarkan, diratakan, ditegakka, dan dibaut sambungan sementara, untuk menjamin tidak terjadinya perpindahan posisi pada saat mendirikan atau menyetel bagian struktur berikutnya.
6. Untuk batang kuda-kuda yang panjangnya lebih besar dari 2 meter harus ditempatkan plat kopel baik pada batang tarik maupun batang tekan.
RENCANA KERJA DAN SYARAT CV. LAJUNA CONSULTANT
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
2 8. Dalam kondisi apapun, baut yang pernah dikencangkan penuh tidak
boleh digunakan lagi di lubang yang lain.
9. Pengencangan tangan dan pengencangan akhir baut-baut dalam suatu sambungan harus dikerjakan mulai dari bagian sambungan yang paling kaku menuju ke tepi bebas.
10. Hasil pemasangan rangka kuda-kuda harus disetujui oleh Konsultan PENGAWAS.
Pasal 2 : Gording
1. Gording adalah dari material anti karat dan hasil galvanisasi pabrik.
2. Gording dibuat dari profil LLC 100x50x20x4 MM atau sesuai dengan Gambar Bestek.
3. Jika tidak ditentukan lain dalam Gambar Bestek, jarak
pemasangan gording pada kaki kuda-kuda minimal setiap 100 cm.
4. Titik-titik sambungan pada gording tidak boleh dibuat pada posisi satu garis lurus melainkan secara selang-seling atau zig-zag.
2. Gording harus dijangkarkan dengan sempurna kekaki kuda-kuda
dengan bantuan profil siku 50x50x5 mm dan alat sambung baut diameter 3/8”.
Pasal 3 : Relling / Sandaran Stainless Steel
1. Relling / Sandaran pada Tangga Dan Balkon lantai dua adalah dari bahan Stainless Steel.
2. Dimensi, Ukuran dan Model Relling sesuai dengan Gambar Bestek.
RENCANA KERJA DAN SYARAT CV. LAJUNA CONSULTANT
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
3 4. Titik-titik tambatan dan penjangkaran Relling minimal 4 titik
untuk setiap bentangnya.
Pasal 4 : Prosedur Erection Konstruksi Baja
1. Sebelum pekerjaan Erection dimulai semua material dan peralatan yang diperlukan harus sudah tersedia dilokasi pekerjaan.
2. Konsultan PENGAWAS memeriksa Kondisi Material Rangka Baja yang didatangkan oleh Kontraktor Pelaksana kelokasi pekerjaan dan membuat Daftar Chek List yang menginformasikan kondisi material apakah sesuai dengan Shop Drawing dan Gambar Bestek serta Spesifikasi Teknis.
3. Kontraktor Pelaksana dengan lampiran Shop Drawing dan Gambar Erection Konstruksi Baja megajukan Request For Work untuk pekerjaan Erection.
4. Konsultan PENGAWAS membuat Daftar Chek List kesiapan Kontraktor Pelaksana untuk pekerjaan Erection konstruksi baja terutama yang berhubungan dengan Material, Tenaga Kerja dan Kesiapan Peralatan.
5. Konsultan PENGAWAS tidak boleh meninggalkan lokasi pekerjaan Erection baja selama pekerjaan tersebut belum selesai dikerjakan.
6. Konsultan PENGAWAS harus memastikan bahwa Kontraktor Pelaksana bekerja sesuai dengan Shop Drawing Erection Baja dan Gambar Bestek.
RENCANA KERJA DAN SYARAT CV. LAJUNA CONSULTANT
SPESIFIKASI TEKNIS – Lanjutan Pembangunan Pengembangan dan Perluasan Laboratorium Mikrobiologi, Terapeutik dan Pangan
4 8. Konsultan PENGAWAS harus mengeluarkan surat perintah
pembongkaran dan pemasangan kembali konstruksi jika ditemukan hasil Erection tidak sesuai dengan Shop Drawing dan Gambar Bestek.
