BAB I
PENDAHULUAN
1.1. Latar Belakang
Yayasan Pendidikan Al Muhajirin adalah salah satu yayasan yang bergerak pada bidang pendidikan. Semakin berkembangnya ilmu pengetahuan dan teknologi di era globalisasi ini. Yayasan Al Muhajirin sangat membutuhkan satu sistem jaringan komputer yang dinamis, untuk memudahkan proses belajar mengajar yang berhubungan dengan mata pelajaran Teknologi Informasi di lingkungan sekolah.
Yayasan Pendidikan Al Muhajirin sudah menggunakan jaringan komputer di lingkungan sekolah, tetapi masih ada sedikit hambatan dalam penambahan jumlah komputer dilingkungan jaringan komputernya, karena tidak adanya dokumentasi jaringan komputer yang akan dihubungkan dengan jaringannya..
Berdasarkan penjelasan di atas maka akan dibuat pendokumentasian jaringan komputer, dimana hasil pendokumentasian ini akan membantu pihak yayasan dalam pemasangan dan pengembangan jaringan komputer untuk kedepannya di lingkungan sekolah. Berdasarkan uraian di atas mengenai masalah jaringan komputer yang ada di Yayasan Pendidikan Al Muhajirin, maka penulis akan menuangkan dalam bentuk laporan kerja praktek yang berjudul “PENDOKUMENTASIAN JARINGAN KOMPUTER DI YAYASAN PENDIDIKAN AL MUHAJIRIN”.
1.2. Perumusan Masalah
1.3 Maksud dan Tujuan
Maksud dari Kerja Praktek ini adalah untuk pendokumentasian jaringan komputer di yayasan Pendidikan Al Muhajirin. Adaapun tujuan dari Kerja Praktek ini adalah:
1. Untuk memudahkan penambahan jumlah komputer yang akan dihubungkan ke dalam jaringan komputer yang ada.
2. Untuk mempermudah pihak maintenance dalam membaca peta jaringan komputer, sehingga tidak ada kendala dalam proses pemeliharaan.
1.4. Batasan Masalah
Adapun batasan masalah pada laporan Kerja Praktek ini adalah :
1. Pendokumentasian jaringan komputer yang hanya yang berada di yayasan pendidikan Al Muhajirin.
2. Konsep dasar jaringan komputer Local Area Network (LAN) dan segala komponen-komponen di dalamnya.
3. Pengelompokkan Local Area Network (LAN) 4. Konfigurasi TCP/IP
1.5. Metode Penelitian
Metode Penelitian yang digunakan dalam laporan Kerja Praktek ini adalah : 1. Metode Observaasi
Metode Observasi adalah pengumpulan data dengan mengadakan pengamatan atau kegiatan yang sistematis terhadap objek yang dituju secara langsung.
2. Metode Wawancara
1.6. Sistematika Penulisan
Adapun sistematika penulisan laporan Kerja Praktek ini adalah :
BAB I PENDAHULUAN
Bab I berisi latar belakang masalah, perumusan masalah, tujuan penulisan, batasan masalah, serta sistematika penulisan.
BAB II TINJAUAN PUSTAKA
Bab II dibahas mengenai pertama profil tempat kerja praktek diantaranya tentang sejarah instansi, logo instansi, struktur organisai dan landasan teori.
BAB III PEMBAHASAN
Bab III merupakan pembahasan proses mengenai Analisis Jaringan Komputer pada Yayasan Pendidikan Al Muhajirin.
BAB IV KESIMPULAN DAN SARAN
BAB II
TINJAUAN PUSTAKA
2.1 Yayasan Pendidikan Al Muhajirin
Yayasan pendidikan Al Muhajirin adalah sebuah lembaga pendidikan yang berdiri sejak dua puluh tahun yang lalu, berikut ini paparan tentang yayasan pendidikan Al Muhajirin.
2.1.1 Sejarah Al Muhajirin
Sejarah Yayasan Pendidikan Al Muhajirin diawali dengan berdirinya sebuah Masjid Jami Al Muhajirin yang dibangun oleh KH. Abun Bunyamin beserta Panitia pada saat itu sekitar bulan april pada tahun 1991. Setelah itu berawal dari sebuah rumah KH. Abun bunyamin mendirikan sebuah Pondok Pesantren, didukung dengan TKA dan TPA yang sebelumnya sudah dibangun pada 3 januari 1991 ternyata selain menjadi cikal bakal berdirinya Yayasan Pendidikan Al Muhajirin TKA/TPA Al Muhajirin adalah yang pertama berdiri di Purwakarta bahkan di Jawa Barat.
Seiring dengan waktu selain TKA/TPA Al Muhajirin, saat ini Al Muhajirin sudah berkembang dengan pesat dengan lahirnya tingkat pendidikan yang lainya seperti :
1. Madrasah Tsanawiyah yang dibangun pada bulan Juli tahun 1992. 2. Play Group berdiri pada tahun 1999
3. SD Plus Al Muhajirin Berdiri pada tahun 1999 Terakreditasi “A”
Nomor 3650/102.0/KEP/OT/1999 4. MTS Al Muhajirin berdiri ada tahun 1993 Terakreditasi “B”
6. MA Al Muhajirin Awalnya Al Muhajirin belum memiliki Madrasah Aliyah lembaga yang ada pada saat itu masi TPA/TKA namun pada tahun 1997 madrasah aliyah Al Muhajirin berdiri dan Terakreditasi “A” pada Tahun 2010.
7. SMA Al Muhajirin Berdiri pada tahun 1999 Terakreditasi “A”
8. STAI Al Muhajirin Berdiri pada tahun 2008 Terakreditasi (dalam proses)
2.1.2 Logo Yayasan Pendidikan Al Muhajirin
Yayasan Al Muhajirin adalah salah satu lembaga yang bergerak di bidang pendidikan, begitu pula dengan logo Al muhajirin yang memiliki arti-arti di dalamnya :
a. Warna hijau melambangkan warna Islam yang benar.
b. Bintang segi enam : melambangkan jumlah rukun iman sebagai landasan hidup di dunia.
c. bintang yang berjumlah enam bintang : artinya memegang teguh rukun iman.
d. buku, pena semangant dalam menunut ilmu sampai akhir hayat sebagai orang islam.
e. Lingkaran dengan garis-garis sebagai simbol cahaya yang menerangi buku dan pena artinya ilmu itu adalah cahaya bagi orang yang memilikinya. Berikut gambar logo Al Muhajirin yang tergambar pada Gambar 2.1 :
2.1.3 Badan Yayasan Pendidikan Al Muhajirin
Al Muhajirin merupakan lembaga yang bergerak di bidang pendidikan Formal dan Non-Formal, didirikan di Purwakarta pada tahun 1991 Yayasan Pendidikan telah memiliki badan hukum lembaga pendidikan.
2.1.4 Susunan Organisasi Yayasan Pendidikan Al Mhajirin
Al Muhajirin merupakan sebuah lembaga organisasi pendidikan, sebagai- mana lembaga pendidikan secara umum. Al Muhajirin juga mempunyai sebuah struktur organisasni untuk menjalankan program-program yang ada di dalam organisasinya, berikut ini adalah struktur organisasi yayasan pendidikan Al Muhajrin yang digambarkan pada gambar 2.2.
2.2 Landasan Teori
2.2.1. Pengertian
Jaringan komputer adalah kumpulan dari komputer, printer serta peralatan lain yang terhubung dalam satu kesatuan. Suatu komputer yang terhubung dengan jaringan akan bisa menginformasikan suatu informasi ataupun data melalui kabel atau tanpa kabel, dalam arti lain dapat bertukar dokumen dan data ataupun mencetak pada printer yang sama, serta bersama-sama menggunakan
hardware/software yang terhubung dengan jaringan.
Jogiyanto Hartono (Pengenalan Komputer, hal.331, Andi yogyakarta, 1999). menyatakan ”Jaringan adalah bagian dari sistem komunikasi data yang melibatkan sebuah atau lebih sistem komputer yang dihubungkan dengan jalur transmisi alat komunikasi membentuk suatu sistem”.
2.2.2. Jaringan Komputer yang digunakan di Yayasan Pendidikan Al Muhajirin
Secara umum jaringan komputer terbagi atas lima jenis, namun yang akan dijelaskan di sini adalah jaringan komputer yang digunakan di Yayasan Al Muhajirin saja yaitu Local Area Network (LAN)
Local Area Network (LAN), yaitu merupakan suatu jaringan yang biasanya dimiliki pribadi, biasanya dalam sebuah gedung atau kampus yang berukuran sampai dengan beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer pribadi di workstation dalam kantor sebuah perusahaan atau pabrik-pabrik untuk pemakaian bersama (resource, misalnya printer) dan saling bertukar informasi.
2.2.3. Pengertian Topologi Jaringan yang digunakan
suatu media diakses oleh host, adapun tepologi fisik yang digunakan di Yayasan Pendidikan Al Muhajirin adalah tepologi Tepologi Star (Star Topology)
Tepologi Star menghubungkan semua kabel pada host ke satu titik utama. Titik ini biasanya menggunakan Hub atau Switch. Topologi star merupakan bentuk tepologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Tepologi jaringan bintang termasuk tepologi jaringan dengan biaya menengah seperti pada gambar 2.3 tepologi star.
Gambar 2.3 Topologi Star
Kelebihan dari tepologi ini adalah :
a. Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
b. Tingkat keamanan termasuk tinggi.
c. Tahan terhadap lalu lintas jaringan yang sibuk.
maka seluruh jaringan akan terhenti. Penanganan dari kekurangan tersebut adalah dengan disiapkannya node tengah cadangan.
Berikut adalah ciri-ciri dari tepologi star :
1. Tepologi yang banyak digunakan sampai saat ini 2. Perangkat dihubungkan ke sebuah terminal (hub/switch) 3. Teknologi Ethernet IEEE 802.3
4. Disebut 10Base T 5. Konektor RJ 45
6. Jika salah satu komputer down tidak mempengaruhi yang lain & pelacakan kesalahan sangat cepat
7. Akses ke komputer lain lebih cepat & mudah untuk di upgrade 8. Jaraknya hanya 100 meter
9. Mudah upgrade
2.2.4. Model Hubungan
Model hubungan yang digunakan dalam jaringan komputer Al Muhajirin adalah Client server.
Pada jaringan Client Server terdapat sebuah komputer yang berfungsi sebagai server, sedangkan komputer yang lain bekerja sebagai client. Sesuai namanya maka komputer server berfungsi dan bertugas melayani seluruh komputer yang terdapat dalam jaringan tersebut. Adapun bentuk pelayanan yang diberikan server
adalah :
a. Disk sharing yaitu berupa penggunaan kapasitas disk secara bersama-sama pada komputer client.
b. Print sharing yaitu berupa penggunaan perangkat printer secara bersama-sama.
c. Penggunaan perangkat lain secara bersama demikian pula dengan data dan sistem aplikasi yang ada,
e. Mengatur dan mengontrol hak dan waktu akses perangkat – perangkat yang ada dalam jaringan.
Sedangkan komputer client sesuai namanya menerima dari komputer server yaitu dimana pengguna jaringan dapat mengakses dan memanfaatkan pelayanan yang diberikan oleh komputer server. Dalam sebuah jaringan komputer client biasanya menggunakan komputer yang memiliki kemampuan lebih rendah dari komputer server, meskipun tidak selalu demikian.
2.2.5. Manfaat Jaringan
1. Resouce Shering
Dalam menggunakan sumber daya yang ada secara bersama – sama, misalkan seorang pengguna yang berada 100 km jauhnya dari suatu data, tidak mendapatkan kesulitan dalam menggunakan data tersebut, seolah-olah data tersebut berada didekatnya. Hal ini sering dikaitkan bahwa jaringan komputer mengatasi masalah jarak.
1. Mreliabilitas Tinggi
Dalam jaringan komputer kita akan mendapatkan realibilitas yang tinggi dalam memiliki sumber alternative persediaan, misalnya semua file dapat disimpan atau dicopy ke dua, tiga atau lebih komputer yang terkoneksi kejaringan. Sehingga bila salah satu mesin rusak, salinan dimesin yang lain bisa digunakan.
2. Menghemat Uang
2.2.6 Pemasangan Kabel
kabel yang digunakan adalah kabel UTP (Unshield Twisted pair) dengan konektornya yaitu RJ-45 (Registered Jack) . Pemasangan kabel UTP ke konektor RJ-45 yaitu dengan metode cross untuk menghubungkan antar sejenis hardware, baik komputer ke komputer ataupun swich-hub ke swich-hub. Dalam hal ini kabel cross digunakan untuk menghubungkan swith-hub ke wsich-hub. Selain metode cross, metode Straigh through juga digunakan dalam jaringan untuk menghubungkan antara swich-hub dengan komputer.
Adapun susunan warna kabel dari metode cross dan straiht throught, yaitu : 1. Straight trought
Untuk menyusun warna dari kabel UTPke dalam RJ-45, kedua sisi dari tiap kabel memiliki susunan kabel yang sama terhadap RJ-45 seperti tampak pada gambar 2.4.
2. Cross Over
Untuk penyusunan kabel Cross secara satu sisi dengan yang lain sama saja hanya dibedakan dari sisi kedua dari kabel. Apabila straight keduanya sama maka dalam cross sisi keduanya dibedaka atas urutan penyusunan kabelnya seperti tampak pada gambar 2.5.

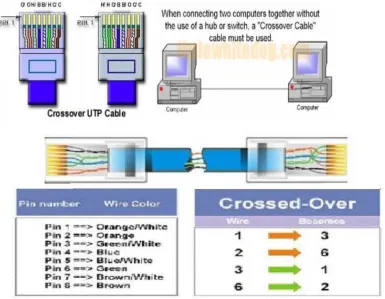

Gambar 2.5. Susunan Kabel Cross Over
2.2.7 NIC (Network Interface Card)
BAB III
PEMBAHASAN
3.1 Jadwal Kerja Praktek
Pelaksanaan kerja praktek bertempat di Yayasan Pendidikan Islam Al Muhajirin yang berada di Jl. Veteran No.155 Kabupaten Purwakarta, adapun pelaksanaan kerja praktek dimulai dari tanggal 14 September 2011sampai dengan 15 Oktober 2011. Dimana waktu kerja praktek dilaksanakan pada saat laboratorium komputer sedang tidak ada jadwal belajar kelas dan dimulai pada pukul 15.00 s/d 18.00 WIB
3.2Cara / Teknik Kerja Praktek 3.2.1 Observasi
Melakukan Pengamatan dan peninjauan secara langsung di tempat kerja praktek dilaksanakan. Dengan kegiatan ini dapat dihasilkan berupa keadaan lapangan yang sesungguhnya.
3.2.2 Interview
Penulis melakukan interaksi dengan yang sesuai guna mendapatkan data dan informasi yang dibutuhkan. Kegiatan ini dilakukan secara formal dan non-formal. Kegiatan ini diperlukan guna melengkapi kebutuhan data dan informasi jaringan komputer yang ada di tempat kerja praktek.
3.3Data Kerja Praktek
3.3.1 Data Lapangan
Lab Komputer, Lab Internet, Perpustakaan dan ruangan kantor, seperti yang terlihat digambar 2.6 berikut :
Gambar 2.6 Denah Yayasan pendidikan Al Muhajirin
Berikut ini hasil pendokumenatasian jaringan komputer yang telah dilakukan di yayasan pendidikan Al Muhajirin dan akan lampirkan dalam bentuk data laporan kerja praktek secara terperinci agar hasil laporan kerja praktek ini bisa dimanfaatkan untuk kepentingan penambahan jumlah atau pengembangan jaringan komputer yang ada di yayaasan Al Muhajirin, berikut ini rincian hasil pendokumentasian yang telah dilakukan :
1. Konfigurasi TCP/IP
2. Media transmisi yang digunakan
3. Sistem operaasi dan program yang digunakan 4. Perangkat keras jaringan.
5. Model hubungan jaringan
Dimulai dari penomoran komputer atau yang lebih sering disebut dengan
Saat ini penomoran IP Address dari setiap host atau komputer yang ada di Yayasan Pendidikan Al Muhajirin adalah :
Tabel 1. Tabel IP Address Komputer Yayasan Pendidikan Al muhajirin
No Type Komputer IP Address Nama Komputer
3.3.2 Denah Komputer Berdasrkan TCP/IP
Berikut ini adalah letak posisi komputer berdasarkan penomoran IP yang ada pada setiap ruangan, seperti pada data table dua berikut.
Tabel 2. Tabel IP Address pada setiap ruangan
8 pin yang disebut konektor RJ-45. Semua protocol LAN dapat beroperasi memalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45.
3.3.4 Sistem Operasi
Sistem Operasi yang digunakan pada server menggunakan Linux Microtik. Sedangkan komputer lain yang terhubung di dalamnya menggunakan Windows Xp Home Edition sebagai Sistem Operasinya.
3.3.5 Perangkat Lunak Jaringan
Perangkat lunak yang digunakan pada jaringan Local Area Network (LAN) adalah mengacu pada mata pelajaran Komputer yang ada di Yayasan Pendidikan Al Muhajirin. Untuk Sistem Operasinya menggunakan Windows XP Home Edition dan monitoring server menggunakan Linux. Software untuk keamanan data terhadap bahaya virus komputer menggunakan software antivirus jenis Kaspersky v.7.
3.3.6 Perangkat Keras Jaringan
Hardware atau perangkat keras yang digunakan dalam jaringan Local Area Network (LAN) termasuk server pada Yayasan Pendidikan Al Muhajirin diantaranya adalah :
1. Komputer Set untuk server (Monitor, Keyboard, Casing, Mouse) 2. Komputer Set untuk Workstation
3. Ethernet card dan modem TP Link jenis adsl 4. Switch 24 port TP Link
5. Kabel UTP, dengan kecepan maksimum 100 Mbps 6. Konektor RJ-45
7. Router TP Link
3.3.7 Model Hubungan Jaringan
Secara garis besar terdapat dua buah network dalam model hubungan jaringan pada Lokal Yayasan Pendidikan Al Muhajirin. Model jaringan tersebut mengadopsi model Client-Server.
3.3.8 Tepologi Jaringan Komputer Al Muhajirin
Yayasan Pendidikan Al Muhajirin mengadopsi tepologi Star, seperti terlihat pada gambar 2.7 berikut :
BAB IV
KESIMPULAN DAN SARAN
4.1 Kesimpulan
Setelah melakukan pendokumentasian jaringan komputer yang ada di Yayasan Pendidikan Al Muhajirin, menjadi titik tolak kerja praktek untuk mengkaji, menelaah dan memahami bagaimana atau sejauh mana jaringan komputer yang ada di Yayasan Pendidikan Al Muhajirin. Kesimpulan penulis selama melakukan kerja praktek di Yayasan Pendidikan Al Muhajirin adalah sebagai berikut :
1. Terbentuklah dokumentasi jaringan komputer yang ada di Yayasan Pendidikan Al Muhajirin yang dapat digunakan untuk pemeliharaan jaringan.
2. Memampaatkan rentang IP yang kosong dan meningkatkan semua spesifikasi perangkat keras yang digunakan pada jaringan, sehingga dapat membantu untuk mengoptimalkan sistem jaringan komputer di Yayasan Pendidikan Al Muhajirin.
4.2 Saran
Setelah mengambil kesimpulan dari hasil kerja praktek maka ada beberapa saran yang penulis uraikan kepada Yayasan Pendidikan Al Muhajirin, yaitu:
1. Perawatan dan pengawasan terhadap pengguna jaringan komputer harus tetap dilakukan secara rutin, sehingga saat mengalami kendala jaringan akan mudah untuk ditangani.
2. Untuk mendukung pembelajaran yang maksimal tentunya harus didukung oleh fasilitas tempat belajar yang baik dan komputer yang lebih banyak lagi.
