MEDAN ATHLETIC ARENA
(STRUKTUR SEBAGAI ELEMEN ESTETIS)
LAPORAN PERANCANGAN
TKA 490 – STUDIO TUGAS AKHIR
SEMESTER A TAHUN AJARAN 2009/2010
Sebagai Persyaratan Untuk Memperoleh Gelar
Sarjana Teknik Arsitektur
Oleh
JOSEP TAMPUBOLON
040406045
DEPARTEMEN ARSITEKTUR
FAKULTAS TEKNIK
UNIVERSITAS SUMATERA UTARA
MEDAN
MEDAN ATHLETIC ARENA
(STRUKTUR SEBAGAI ELEMEN ESTETIS)
OLEH
JOSEP TAMPUBOLON
NIM : 040406045
MEDAN, 18 MARET 2010
Disetujui Oleh :
Pembimbing I Pembimbing II
BENY O. Y MARPAUNG, ST, MT, Phd R. LISA SURYANI, ST, MT
NIP. 197110222002122001 NIP. 19776062003122003
Ketua Departemen Arsitektur
SURAT HASIL PENILAIAN PROYEK AKHIR (SHP2A)
Nama : JOSEP TAMPUBOLON
NIM : 040406045
Judul Proyek Akhir : MEDAN ATHLETIC CENTER
Tema Proyek Akhir : STRUKTUR SEBAGAI ELEMEN ESTETIS
Nilai Akhir
Nilai Akhir dengan huruf A B B+ C C+ D E
Dengan ini Mahasiswa yang bersangkutan, dinyatakan
No Status Waktu Pengumpulan Laporan Paraf Pemb. A Paraf Pemb. B
Koordinator TGA-490
1 LULUS
LANGSUNG
2 LULUS
MELENGKAPI 3 PERBAIKAN TANPA SIDANG 4 PERBAIKAN DENGAN SIDANG
5 TIDAK LULUS
Medan, Maret 2010
Ketua Departemen Arsitektur Koordinator TGA-490
KATA PENGANTAR
Puji dan syukur, saya panjatkan kehadirat Yesus Kristus., karena berkat rahmat dan
karunia-Nya saya dapat menyelesaikan seluruh proses penyusunan Laporan Tugas Akhir ini
sebagai persyaratan untuk memperoleh gelar Sarjana Teknik Arsitektur, Departemen Arsitektur
Universitas Sumatera Utara.
Proses panjang dan penuh suka duka ini tidak bisa dilalui tanpa dukungan, doa, semangat,
dan perhatian tiada henti dari Orang tua, abang, kakak, serta seluruh Keluarga besar
Tampubolon.
Terimakasih sebesar-besarnya tidak lupa saya ucapkan kepada :
Ibu Beny O.Y Marpaung, ST, MT, Phd. sebagai Dosen Pembimbing I atas bimbingannya yang sangat berarti dan selalu memberikan motivasi dari awal hingga akhir.
Ibu R. Lisa Suryani ST, MT. selaku Dosen Pembimbing II yang telah memberikan bimbingan dan arahan yang sangat berguna.
Bapak Ir. Dwi Lindarto H. MT, Bapak Imam Faisal Pane ST, MT, Ibu Amy Marisa ST,
MT, selaku dosen penguji yang telah banyak memberikan masukan, saran, dan kritik.
Bapak Ir. Dwi Lindarto H. MT. Sebagai Ketua Jurusan dan Koodinator Studio Tugas Akhir Semester A TA. 2009/2010.
Para staf Pengajar dan Pegawai Tata Usaha di lingkungan Fakultas Teknik Departemen Arsitektur USU.
Teman-teman saya Alam, Hezrin, Andi, Eric, Abdullah, Richard, Ronald Tarigan ST, MT, Siahaan, Sirait, Sinaga, Parda, Vanal dan yang terutama Lila. Teman – Teman angkatan
2004; Fadil, Alwi, Taufik, Nanda, Deva, Dedi, Azrul, Ula, Rangga, Dinda, Friska, Richie,
Echo, Julia, Samuel, Romulus, Daniel, Kurniawan, Andi, Falex Dll. Abang – Kakak; 2001,
Adik – Adik; 2007.
Akhir Kata, Penulis mengharapkan saran dan kritik yang membangun demi
kesempurnaan penulisan laporan ini. Semoga laporan ini dapat bermanfaat bagi kita semua
khususnya di lingkungan Departemen Arsitektur USU.
Medan, 15 Maret 2010
DAFTAR ISI
Halaman
Halaman Judul Dalam i
Surat Hasil Penilaian Proyek Akhir ii
Kata Pengantar iii
Daftar Isi iv
Daftar Tabel vii
Daftar Gambar viii
Daftar Diagram x
BAB I PENDAHULUAN 1
I.1 Latar Belakang 1
I.2 Tujuan dan Sasaran Perancangan 3
I.3 Perumusan Masalah 3
I.4 Lingkup / Batasan 4
I.5 Pendekatan 4
I.6 Kerangka Berpikir 5
I.7 Sistematika Penulisan Laporan 6
BAB II DESKRIPSI PROYEK 7
II.1 Terminologi Judul 7
II.2 Tinjauan Umum Proyek 7
II.2.1 Pengertian Atletik 7
II.2.2 Cabang-cabang Atletik 10
II.2.3 Persyaratan Sebuah Arena/Gelanggang 12
II.3 Tinajuan Lokasi 25
II.3.1 Deskripsi Proyek 25
II.3.2 Lokasi 26
II.3.2.a Tinjauan Pemilihan Kota Medan 26
II.3.2.b Kriteria Pemilihan Lokasi 27
II.3.3 Analisa Pemilihan Lokasi 28
II.3.4 Deskripsi Lokasi Sebagai Tapak Rancangan 33
II.4 Tinjauan Fungsi 35
II.4.1 Deskripsi Pengguna dan Kegiatan 33
II.4.1.a Pengguna 33
II.4.1.b Kegiatan 34
II.4.2 Deskripsi Kebutuhan Ruang 36
II.5 Studi Banding Proyek Sejenis 39
II.5.1 Stuttgart Stadion 39
II.5.2 Stadion Utama Gelora Bung Karno 41
II.5.3 Stadion Madya Tenggarong 42
BAB III ELABORASI TEMA 44
III.1 Struktur Sebagai Elemen Estetika 44
III.1.1 Pengertian Struktur 44
III.1.2 Pengertian Elemen 44
III.1.3 Pengertian Estetika 44
III.2 Interpretasi Tema 45
III.3 Pendekatan Struktur 46
III.4 Keterkaitan Tema dengan Judul 52
III.5 Studi Banding Tema Sejenis 54
III.5.1 Wembley Stadium 54
III.5.2 Millenium Dome 56
III.5.3 Beijing National Stadium 58
BAB IV ANALISA 61
IV.1 Analisis Existing 61
IV.1.1 Analisa Lokasi (Posisi Site Terhadap Kota-Kawasan Lingkungan) 61
IV.1.2 Kondisi Eksisting Lahan 62
IV.1.3 Tata Guna Lahan 63
IV.1.4 Batas Site 64
IV.1.5 Sarana dan Prasarana 65
IV.1.6 Skyline 66
IV.1.7 Ketebalan Bangunan 67
IV.2 Analisa Potensi dan Kondisi Site 69
IV.2.1 Analisa Sirkulasi 69
IV.2.2 Analisa Pencapaian 72
IV.2.3 Analisa View 75
IV.2.4 Analisa Kebisingan 76
IV.2.5 Analisa Vegetasi 79
IV.2.6 Analisa Matahari 80
IV.3 Analisa Bangunan 81
IV.3.1 Sirkulasi dan Penzoningan 81
IV.3.2 Analisa Teknologi 81
IV.3.3 Analisa Utilitas Bangunan 83
IV.4 Analisa Pengguna dan Kegiatan 86
IV.4.1 Analisa Pengguna 86
IV.4.2 Analisa Kegiatan 87
IV.4.3 Analisa Pengelompokan Kebutuhan Ruang 88
IV.5 Program Ruang 89
IV.5.1 Perkiraan Kebutuhan Parkir Pengunjung 92
BAB V KONSEP PERANCANGAN 94
V.1 Konsep Perancangan Tapak 94
V.2 Konsep Entrance 95
V.3 Konsep Vegetasi 96
V.4 Konsep Sirkulasi Ruang Luar 97
V.4.1 Kenderaan 97
V.4.2 Pejalan Kaki 98
V.5 Konsep View 99
V.6 Konsep Perancangan Bangunan 100
V.6.1 Konsep Bentukan Massa 100
V.6.2 Organisasi Ruang 100
BAB 6 PERANCANGAN ARSITEKTUR
6.1 Gambar Perancangan 106
DAFTAR TABEL
Halaman
Tabel 2.1 Klasifikasi Gelanggang 13
Tabel 2.2 Lebar Minimum Pintu Keluar 22
Tabel 2.3 Potensi Pengembangan Kota Medan 25
Tabel 2.4 Kriteria Pemilihan Lokasi 27
Tabel 2.5 Tabel Perbandingan Lokasi Alternatif Site 30
Tabel 2.6 Kriteria Lahan Untuk Menentukan Lokasi 31
Tabel 2.7 Kebutuhan Ruang 34

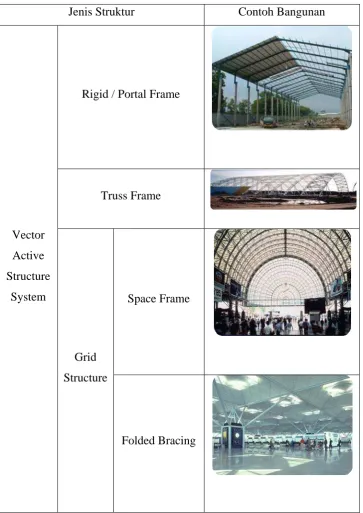

Tabel 3.1 Jenis struktur 45
Tabel 4.1 Analisa Sirkulasi Pejalan Kaki 68
Tabel 4.2 Analisa Pencapaian Terhadap Inti Kota 71
Tabel 4.3 Analisa Pencapaian untuk Entrance 71
Tabel 4.4 Analisa Vegetasi 76
Tabel.4.5 Analisa pondasi 79
DAFTAR GAMBAR
Halaman
Gambar 2.1 Jarak Pandang Penonton Pada Gelanggang 12
Gambar 2.2 Zona Aman Gelanggang 12
Gambar 2.3 Geometri Lapangan 13
Gambar 2.4 Lintasan Atletik 14
Gambar 2.5 Tempat Duduk Penonton 18
Gambar 2.6 Garis Pandang Penonton 19
Gambar 2.7 Injakan dan Tanjakan pada Tribun 19
Gambar 2.8 Besar Gelanggang Sesuai Besaran Arah Pandang 19
Gambar 2.9 Kontrol dan Arah Pandang Vertikal 20
Gambar 2.10 Sumber Cahaya 23
Gambar 2.11 Peta Pembagian Wilayah Medan 27

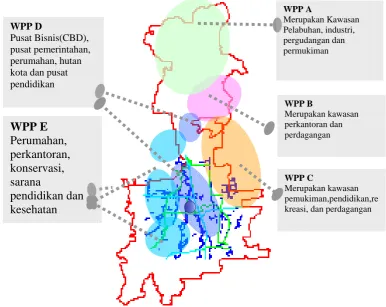

Gambar 2.12 Peta Alternatif 28
Gambar 2.13 Peta Alternatif 28
Gambar 2.14 Peta Alternatif 29
Gambar 2.15 Peta Lokasi 32
Gambar 2.16 Eksterior Stadion Stuttgart 38
Gambar 2.17 Lintasan dan lapangan 38
Gambar 2.18 Potongan Struktur atap dan tribun Stadion 38
Gambar 2.19 Detil atap membran 38

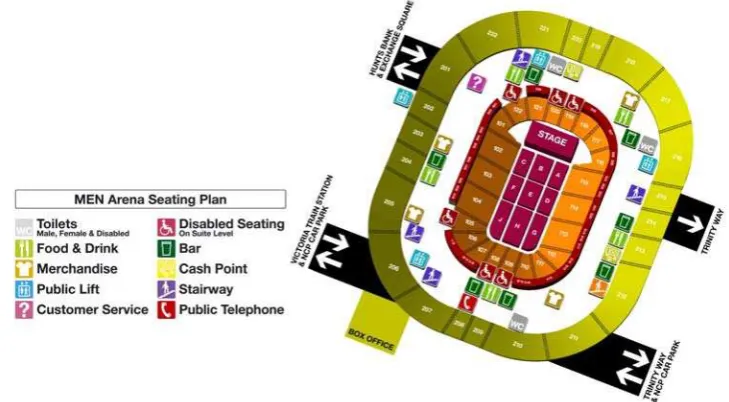

Gambar 2.20 Penzoningan Stadion 39
Gambar 2.21 Denah penzoningan tribun dan struktur Stadion 40
Gambar 2.22 Eksterior Stadion Utama Bung Karno 40
Gambar 2.23 Tampak samping Stadion Madya 41
Gambar 2.24 Pengunaan Struktur atap Arch Space truss dan penutup atap
membran
41
Gambar 3.1 Eksterior Wembley Stadium 51
Gambar 3.2 Interior Wembley Stadium 52
Gambar 3.3 View dari tribun Wembley Stadium 52
Gambar 3.4 Struktur bangunan Wembley Stadium 53
Gambar 3.5 Fasilitas pada Wembley Stadium 53

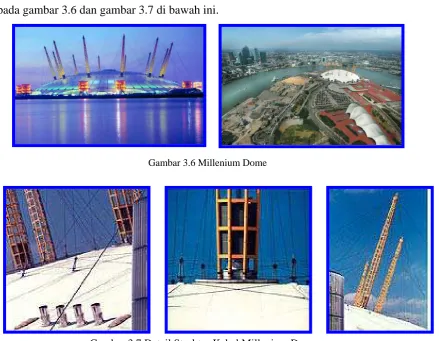

Gambar 3.7 Detail Struktur Kabel Millenium Dome 54
Gambar 3.8 Struktur Bangunan Millenium Dome 54
Gambar 3.9 Eksterior Beijing National Stadium 55
Gambar 3.10 Interior Beijing National Stadium 56
Gambar 3.11 Suasana Beijing National Stadium 57
Gambar 3.12 Struktur Beijing National Stadium 57
Gambar 4.1 Peta Lokasi site 58
Gambar 4.2 Kondisi eksisting lahan 59
Gambar 4.3 Peta tata guna lahan 60
Gambar 4.4 Peta batas – batas site 60
Gambar 4.5 Potongan Tapak A-A 63
Gambar 4.6 Potongan Tapak B-B 63
Gambar 4.7 Peta kawasan sekitar 64
Gambar 4.8 Peta eksisting bangunan sekitar 65
Gambar 4.9 Analisa Sirkulasi Kenderaan 66
Gambar 4.10 Analisa Sirkulasi Pejalan Kaki 67
Gambar 4.11 Analisa Sirkulasi Pencapaian 69
Gambar.4.12 Analisa View ke Luar 72
Gambar 4.13 Analisa View ke Dalam 73
Gambar 4.14 Analisa kebisingan 73
Gambar 4.15 Analisa Vegetasi 76
Gambar.4.16 Analisa Matahari 77
Gambar 5.1 Pembagian fungsi tapak 91
Gambar 5.2 Konsep Entrance 92
Gambar 5.3 Konsep Vegetasi 93
Gambar 5.4 Konsep sirkulasi kendaraan 94
Gambar 5.5 Konsep sirkulasi pejalan kaki 95
Gambar 5.6 Konsep View 96
DAFTAR DIAGRAM
Halaman
Diagram 1.1 Kerangka berpikir merancang 5
Diagram 4.1 Elektrikal 80
Diagram 4.2 Plumbing Air Kotor 81
Diagram 4.3 Plumbing Air Bersih 81
Diagram 4.4 Plumbing Air Buangan 82
Diagram.5.1 Organisasi ruang utama 97
Diagram.5.2 Organisasi ruang atlit 98
Diagram.5.3 Organisasi ruang pelengkap 98
Diagram.5.4 Organisasi ruang coffe shop 99
Diagram.5.5 Organisasi ruang pengelola 100
BAB 1
BAB I
PENDAHULUAN
I.1. Latar Belakang
Olahraga merupakan kegiatan yang dapat memberikan kesehatan dan kesenangan
kepada manusia. Olahraga juga merupakan satu keharusan dari aspek biologis manusia
guna mengembangkan ketahanan yang bersifat menyeluruh, pembentukan ketrampilan
hidup, ketrampilan sosial, ketrampilan berfikir, pembentukan prestasi, penghayatan
nilai-nilai sportifitas, nilai-nilai-nilai-nilai moral dan estetika.
Olahraga terbagi atas1 :
Olahraga pendidikan adalah pendidikan jasmani dan olahraga yang dilaksanakan sebagai bagian proses pendidikan yang teratur dan berkelanjutan untuk
memperoleh pengetahuan, kepribadian, ketrampilan, kesehatan, dan kebugaran
jasmani.
Olahraga rekreasi adalah olahraga yang dilakukan oleh masyarakat dengan kegemaran dan kemampuan yang tumbuh dan berkembang sesuai dengan kondisi
dan nilai budaya masyarakat setempat untuk kesehatan, kebugaran, dan
kegembiraan.
Olahraga prestasi adalah olahraga yang membina dan mengembangkan olahragawan secara terencana, berjenjang, dan berkelanjutan melalui kompetisi
untuk mencapai prestasi dengan dukungan ilmu pengetahuan dan teknologi
keolahragaan.
Olahraga amatir adalah olahraga yang dilakukan atas dasar kecintaan atau kegemaran berolahraga.
Olahraga profesional adalah olahraga yang dilakukan untuk memperoleh pendapatan dalam bentuk uang atau bentuk lain yang didasarkan atas kemahiran
berolahraga.
Olahraga penyandang cacat adalah olahraga yang khusus dilakukan sesuai dengan kondisi kelainan fisik dan/atau mental seseoarang
1
Saat ini dunia telah memasuki era keempat atau gelombang keempat yaitu dimana
manusia diharapkan mampu meningkatkan industri dengan berbagai cara baru dengan
kekreatifitasan yang tinggi begitu juga di bidang olahraga. Industri olahraga saat ini juga
dituntut untuk menciptakan kreatifitas yang tinggi. Ini dapat dilihat dari meningkatnya
jumlah gelanggang olahraga khususnya untuk industri olahraga profesional di dunia.
Pada masa sekarang ini olahraga juga memberikan pengaruh bagi citra suatu
bangsa dan negara. Negara yang memiliki prestasi di banyak bidang olahraga akan
menaikkan citra negara tersebut. Atletik adalah dasar segala cabang olahraga dimana
membutuhkan ketahanan tubuh yang sangat tinggi sehingga ini membedakan dengan
cabang olahraga lainnya. Berdasarkan Undang-Undang Republik Indonesia No.03 pasal 67
tahun 2005 tentang sistem keolahragaan nasional disebutkan bahwa pemerintah,
pemerintah daerah, dan masyarakat bertanggung jawab atas perencanaan, pemanfaatan dan
pengawasan prasarana olahraga. Namun, Kota Medan tidak memiliki tempat pelatihan dan
pembinaan atlet serta tempat pertandingan Atletik yang khusus. Berdasarkan survey yang
dilakukan kebanyakan para atlet Atletik tersebut berlatih di lapangan – lapangan terbuka
atau berlatih di lapangan sepak bola.
Oleh karena itu kota Medan sudah seharusnya memiliki fasilitas olahraga seperti
gelanggang Atletik khususnya. Memang di kota Medan belum memiliki gelanggang
Atletik tersendiri kebanyakan Atletik sering digabungkan dengan olah raga lain dalam
suatu gedung serba guna yang terletak di depan Universitas Negeri Medan yang saat ini
belum rampung pengerjaannya. Seharusnya Atletik memiliki gedung tersendiri sehingga
dapat menaikkan tingkat prestasi Indonesia pada umumnya dan Sumatera Utara
terkhususnya. Dengan penggabungan pusat latihan dan pertandingan di gedung serba guna
sering akan mengalami kendala seperti sering terbenturnya jadwal latihan dan
pertandingan, jika suatu cabang olahraga sedang mengadakan event maka cabang olahraga
yang lain akan terganggu jadwal latihannya.
Sehingga dengan adanya Medan Athletic Arena ini merupakan salah satu nilai
tambah yang dimiliki apabila kota Medan ditunjuk sebagai penyelenggara event-event
pertandingan Atletik baik event nasional maupun internasional dan dapat menghimpun
para atlet Atletik untuk mendapatkan pelatihan ataupun pengalaman di arena yang secara
internasional sudah memadai sehingga dapat meningkatkan prestasi pada level nasional
maupun internasional. Oleh sebab itu untuk meningkatkan kemampuan dan prestasi atlet –
atlet Atletik yang ada di Indonesia pada umumnya dan Medan pada khususnya diperlukan
Atletik itu sendiri yang sampai saat ini Kota Medan belum memilikinya. Hal ini juga
sebagai fasilitas penunjang menuju PON XX yang dimana Sumatera Utara melalui
Gubernur Syamsul Arifin telah mengusulkan sebagai tuan rumah ke Menteri Pemuda dan
Olahraga dan pada prinsipnya telah disetujui, cabang Atletik merupakan salah satu
olahraga yang dipertandingkan di PON. Oleh karena itu Medan Athletic Arena akan
mampu menfasilitasi pembinaan atlit-atlit Atletik.
I.2 Tujuan dan Sasaran Perancangan
Adapun maksud dan tujuan dari perencanaan dan perancangan Medan Athletic
Arena adalah :
Menciptakan wadah yang dapat menampung berbagai fasilitas yang dibutuhkan dalam perlombaan Atletik baik event nasional seperti PON, PORDASU maupun
event internasional seperti SEA GAMES, ASIAN GAMES, dll.
Dengan adanya gelanggang ini akan membuat atlit-atlit daerah Sumatera utara dapat berkembang khususnya atlit Atletik dan Sumatera Utara siap dengan
event-event olahraga yang lain. Hal ini tentu berbanding lurus dengan penigkatan prestasi
para atlit Atletik Indonesia umumya, Sumatera Utara khususnya.
I.3. Perumusan Masalah
Permasalahan yang akan timbul yang berkaitan dengan kasus proyek ini adalah:
Bagaimana menciptakan suatu sarana olahraga khususnya sarana lapangan dan lintasan yang nyaman dan dengan standar internasional.
Bagaimana menentukan kebutuhan ruang dan besarannya yang dapat menampung semua aktivitas yang ada sesuai dengan fungsinya
Bagaimana mewadahi beberapa kegitan pendukung lain yang memungkinkan untuk dilakukan di satu gelanggang Atletik
Bagaimana menciptakan ruang luar dan ruang dalam yang nyaman untuk atlit maupun para penonton.
I.4. Lingkup Batasan
Lingkup perancangan yang akan dibahas dari kasus Medan Athletic Arena ini
adalah seluruh aspek fisik dan perancangan kasus proyek bangunan, yang menyangkut
lingkungan tapak, massa bangunan, pembentukan ruang dan arus sirkulasi dalam dan luar
bangunan pada lokasi tapak perancangan.
Batasan proyek ini adalah pembahasan yang berkaitan dengan desain dan
perancangan sebuah tempat yang dapat memfasilitasi kegiatan yang berhubungan dengan
Atletik serta kegiatan lain yang memungkinkan menggunakan arena ini. Adapun
penyelesaian permasalahan dibatasi pada :
Perancangan yang dilakukan adalah Arena Atletik yang dapat menampung 30.000 penonton dan fasilitas pendukung yang lainnya.
Perancangan struktur bentang lebar dilakukan pada prinsip struktur yang dianggap layak konstruksi.
Perancangan sirkulasi luar dan dalam bangunan menjadi salah satu prioritas.
Perancangan bangunan sesuai standar internasional.
I.5. Pendekatan
Hal-hal yang ditempuh dalam proses menuju desain akhir Proyek ini adalah:
Pengumpulan data-data literatur untuk mendukung proses pembuatan program perancangan berupa data fisik dan data non-fisik. Data fisik berupa
data-data jumlah calon pemakai bangunan, material dan struktur yang mempunyai
potensi untuk dipakai, dan sebagainya. Data non-fisik berupa standar bangunan,
peraturan dari pemerintah, data-data yang berkaitan dengan tema yang dipakai.
Studi banding terhadap fungsi dan tema sejenis yang mendukung proses perencanaan dan perancangan yang diperoleh dari buku, internet maupun survey
lapangan
Melakukan survey untuk mengetahui kondisi site/ eksisting (pencapaian, vegetasi eksisting, kontur, saluran pembuangan limbah, dsb), bangunan sekitar dalam radius
tertentu yang mendukung fungsi yang akan dibangun, dsb.
I.6. Kerangka Berpikir
Berikut kerangka berpikir dalam penyusunan laporan Medan Athletic Arena yang
dapat dilihat pada Diagram 1.1 di bawah ini.
Diagram 1.1. Kerangka Berpikir (Sumber: Hasil Olah Data Primer)
LATAR BELAKANG
MAKSUD DAN TUJUAN
IDENTIFIKASI MASALAH
RUMUSAN MASALAH
STUDI LITERATUR PENGUMPULAN DATA
ANALISA
MASALAH POTENSI PROSPEK
KONSEP
PRA-RANCANGAN
I.7. Sistematika Laporan
Secara garis besar, urutan pembahasan dalam penulisan laporan ini adalah sebagai
berikut:
BAB I PENDAHULUAN
Berisi uraian latar belakang, manfaat dan tujuan, masalah perancangan,
metodologi, kerangka berpikir dan sistematika laporan.
BAB II DESKRIPSI PROYEK
Berisi tentang tinjauan umum proyek, teminologi judul proyek, lokasi proyek,
analisa pemilihan lokasi proyek, tinjauan fungsi proyek, serta studi banding
arsitektur yang mempunyai fungsi sejenis.
BAB III ELABORASI TEMA
Berisi kajian tentang pengertian tema, interpretasi dan keterkaitan tema dengan
judul serta studi banding bangunan-bangunan yang menerapkan tema yang
sama.
BAB IV ANALISA PERANCANGAN
Berisi analisa kondisi lingkungan, analisa tata bangunan dan analisa fungsional
(pemakai, program kegiatan dan kebutuhan ruang).
BAB V KONSEP PERANCANGAN
Berisi konsep-konsep perancangan yang sesuai dengan tema lingkungan kajian
digunakan dalam perancangan proyek tugas akhir ini.
BAB VI PERANCANGAN ARSITEKTUR
Berisi gambar-gambar site plan, ground plan, denah, tampak, potongan, rencana
– rencana, detail, perspektif dan foto maket hasil perancangan.
DAFTAR PUSTAKA
Berisi daftar pustaka yang digunakan sebagai sumber literatur dalam proses
BAB 2
BAB II
DESKRIPSI PROYEK
II.1. Terminologi Judul
Medan : Ibukota provinsi Sumatera Utara, tempat perancangan fasilitas ini.
Athletic : Keolahragaan yang meliputi lari, lempar, lompat.
Arena : Tempat diadakannya suatu pertunjukan / pertandingan yang mampu
menampung orang dalam jumlah yang cukup banyak2.
Medan Athletic Arena adalah fasilitas yang menjadi tempat kegiatan pertandingan
Atletik di Kota Medan, baik untuk event nasional maupun internasional yang didalamnya
tersedia wadah pusat pelatihan Atletik.
II.2. Tinjauan Umum Proyek
Tinjauan umum berisi pengertian atletik, cabang-cabang atletik dan persyaratan
Arena atau gelanggang olahraga.
II.2.1 Pengertian Atletik
Atletik adalah induk segala cabang olahraga yang ada. Atletik berasal dari bahasa
Yunani “Athlon” yang berarti kontes.3 Atletik adalah event asli dari Olimpiade pertama
ditahun 776 sebelum Masehi dimana satu-satunya event adalah perlombaan lari atau stade.
Ada beberapa “Games” yang digelar selama era klasik Eropa : Panhellenik Games The
Pythian Game (dimulai 6 Sebelum Masehi) digelar di Argolid setiap dua tahun.The
Isthmian Game (dimulai 523 Sebelum Masehi) digelar di Isthmus dari Corinth setiap dua
tahThe Roman Games Berasal dari akar Yunani murni, Roman Games memakai
perlombaan lari dan melempar. Bukannya berlomba kereta kuda dan bergulat seperti di
Yunani, olahraga Etruscan memakai pertempuran galiatoral, yang juga sama-sama (527
Sebelum Masehi) digelar di Delphi tiap empat tahun. The Nemean Games (dimulai
memakai panggung). Masyarakat lain menggemari kontes atletik, seperti bangsa Kelt,
2Hariyono, Rudi. dan Idel Antoni. 2005. Kamus Lengkap Inggris-Indonesia) 3
Teutonik, dan Goth yang juga digemari orang Roma. Tetapi, olahraga ini sering
dihubungkan dengan pelatihan tempur. Di masa abad pertengahan anak seorang
bangsawan akan dilatih dalam berlari, bertarung dan bergulat dan tambahan berkuda,
memanah dan pelatihan senjata. Kontes antar rival dan sahabat sangat umum di arena
resmi maupun tidak resmi.
Di abad 19 organisasi formal dari event modern dimulai. Ini termasuk dengan
olahraga reguler dan latihan di rezim sekolahan. Royal Millitary College di Sandhurst
mengklaim menggunakan ini pertamakali di tahun 1812 dan 1825 tetapi tanpa bukti nyata.
Pertemuan yang paling tua diadakan di Shrewsbury, Shropshire di 1840 oleh Royal
Shrewsbury School Hunt. Ada detail dari seri pertemuan tersebut yang ditulis 60 tahun
kemudian oleh C.T Robinson dimana dia seorang murid disana pada tahun 1838 sampai
1841. Royal Military Academy dimana Woolwich menyelenggarakan sebuah kompetisi
yang diorganisisr pada tahun 1849, tetapi seri reguler pertama dari pertemuan digelar di
Exeter College, Oxford dari 1850.
Atletik modern biasanya diorganisir sekitar lari 400m di trek di hampir semua even
yang ada. Acara lapangan (melompat dan melempar) biasanya memakai tempat didalam
trek. Atletik termasuk didalam Olimpiade modern di tahun 1896 dan membentuk
dasar-dasarnya kemudian Wanita pertamakali dibolehkan berpartisipasi di trek dan lapangan
dalam event Olimpiade tahun 1928. Sebuah badan pengelola internasional dibentuk, IAAF
dibentuk tahun 1912. IAAF menyelenggarakan beberapa kejuaraan dunia outdoor di tahun
1983. Ada beberapa pertandingan regional seperti kejuaraan Eropa, Pan-American Games
dan Commonwealth Games. Sebagai tambahan ada sirkuit Liga Emas professional,
diakumulasi dalam IAAF World Athletics Final dan kejuaraan dalam ruangan seperti
World Indoor Championship. Olahraga tersebut memiliki profil tinggi selama kejuaraan
besar, khususnya Olimpiade, tetapi yang lain kurang populer. Di Indonesia induk
organisasi Atletik dinaungi oleh PB PASI (Pengurus Besar Persatuan Atletik Seluruh
Indonesia).
AAU (Amateur Athletic Union) adalah badan pengelola di Amerika Serikat sampai
runtuh dibawah tekanan profesionalisme pada akhir tahun 1970. Sebuah badan baru
bernama The Athletic Congress (TAC) dibentuk, dan akhirnya dinamai USA Track and
Field (USATF atau USA T&F). Sebuah tambahan, organisasi dengan struktural yang lebih
kecil, Road Runner Club of America (RRCA) juga ada di USA untuk mempromosikan
balap jalanan. Di masa modern, atlet sekarang bisa menerima uang dari balapan,
A. Lintasan dan Lapangan Dalam Ruangan
Ada dua musim dalam lintasan dan lapangan. Ada musim indoor, selama musim
dingin dan musim outdoor, digelar selama musim semi dan panas. Kebanyakan lintasan
indoor adalah 200m dan terdiri dari empat atau enam jalur. Seringkali sebuah lintasan
indoor memiliki belokan yang lurus untuk mengkompensasikan belokan yang ketat. Dalam
lintasan indoor atlet berkompetisi sama dengan event lintasan di outdoor dengan
pengecualian untuk lari 100m dan 110/100m haling rintang (diganti dengan sprint 60m dan
60 m hlang rintang di tingkat kebanyakan dan kadang 55m sprint dan 55m haling rintang
di tingkat SMA) dan lari 10.000m, jalan cepat 300m, dan 400m haling rintang. Indoor juga
mendapat tambahan lari 3000m yang normalnya pada tingkat kampus dan elit
dibandingkan memakai 10.000m. marathon 5.000m adalah event lari jauh yang paling
umum, walaupun ada situasi dengan jarak lebih jauh pernah dilombakan. Di medio abad
20, ada seri perlombaan duel di Madison Square Garden (New York) lintasan indoor,
beberapa menampilkan dua orang berlomba marathon (26,2 mil). Tetapi, ini sangat jarang
terjadi. Dalam keadaan tertentu, ada juga balapan 500m dibandingkan 400m yang ada
normalnya di event outdoor, dan di kejuaraan kampus indoor dua-duanya dilombakan.
Di event lapangan, perlombaan indoor hanya menampilkan lompat tinggi, lompat
galah, lompat jauh, lompat ganda dan menembak. Lembar lembing, lempar bola besi dan
tolak peluru ditambahkan hanya untuk event outdoor, dimana normalnya tidak ada ruang
yang cukup dalam stadion indoor pada perlombaan tersebut. Event unik dari perlombaan
indoor (terutama di Amerika Utara) adalah lempar beban seberat 300, 600, 1000 dan 35
pon. Di Negara lain, terutama Norwegia, lompat jauh berdiri dan lompat tinggi berdiri juga
dilombakan, bahkan di Kejuaraan Nasional untuk atlet multi-event ada Pentathlon untuk
wanita (yaitu 60m halang rintang, lompat jauh, tolak peluru dan 800m) dan heptathlon
untuk pria (yaitu 60m halang rintang, lompat jauh, tolak peluru, 60m lari, lompat galah dan
1000m lari) indoor. Untuk outdoor ada heptathlon untuk wanita dan decathlon untuk pria.
B. Lintasan dan Lapangan Luar Ruangan
Lintasan dan Lapangan luar ruangan biasanya dimulai dan diakhiri selama musim
semi. Kebanyakan lintasan adalah berbentuk oval untuk keadaan 400m. Tetapi, beberapa
lintasan tua berukuran 440 yard dimana ada beberapa lintasan yang tidak oval dan tidak
400m/440 yard karena keadaan geografis. Lintasan modern memakai permukaan yang
dikaretkan, dan lintasan yang lebih tua memakai pasir atau kerikil. Lintasan normalnya
belokan. Jalur ini bisa ada di luar atau di dalam lintasan, membuat tikungan yang lebih
sempit atau lebar. Sangat umum dimana lintasan itu akan mengelilingi sebuah lapangan
bermain yang dipakai untuk American Football, sepak bola, atau lacrosse. Lapangan
didalam ini biasanya dikenal dengan lapangan dalam dan permukaanya memakai rumput
atau karpet buatan, dan tempat dimana tim menggelar kamping selama turnamen panjang.
Tetapi lempar lembing, bola besi dan cakram biasanya dilombakan di luar lapangan di
lapangan lain karena membutuhkan ruangan yang lebih luas, dan implementasinya
mungkin bisa merusak lapangan yang dipakai atau lintasan.
II.2.2 Cabang-cabang Atletik
Ada variasi lain selain yang ditulis dibawah, tetapi lomba dengan panjang tidak
biasa (contohnya 300m) dilangsungkan lebih jarang. Balapan yang tidak lazim biasanya
digelar selama musim indoor karena lintasan 200m dalam ruangan. Dengan pengecualian
lari mil, lomba berdasarkan jarak kerajaan jarang sekali digelar di lintasan sejak
kebanyakan lintasan dirubah dari seperempat mil (402,3m) ke 400m. Hampir semua
catatan rekor untuk jarak kerajaan tidak dilangsungkan kembali. Bagaimanapun, IAAF
dalam buku rekornya masih memasukan rekor dunia mil (dipegang oleh Hicham El
Guerroj dari Maroko dan Svetlana Masterkova dari Rusia untuk wanita) karena perbedaan
signifikan yang mendunia.
A. Event Lintasan
Sprint: event yang termasuk 400m. Event yang umum adalah 60m (hanya didalam
ruangan), 100m, 200m dan 400m.
Jarak Menengah: event dari 800m sampai 3000m, 800m, 1500m, satu mil dan 3000m.
Lari berintang – lomba (biasanya 300m) dimana pelarinya harus melewati rintangan seperti penghalang dan rintangan air.
jarak Jauh: berlari diatas 5000 m. Biasanya 5000 m dan 10000 m. yang kurang lazim ialah 1, 6, 12, 24 jam perlombaan.
Estafet: 4 x 100m estafet, 4 x 400 m estafet , 4 x 200 m estafet , 4 x 800 m estafet , dll. Beberapa event, seperti estafet medley, jarang dilangsungkan kecuali estafet
karnaval besar.
Lari jalanan: dilangsungkan di jalanan terbuka, tapi biasanya diakhiri di lintasan. Event biasa adalah 5km, 10km, setengah marathon dan marathon.
lomba jalan cepat event biasa adalah 10km, 20 km dan 50 km.
B. Event lapangan
Event melempar - tolak peluru
- lempar peluru
- lempar lembing
- lempar cakram
Event lompat
- lompat tinggi
- lompat galah
- lompat jauh
- lompat ganda
Yang sangat tidak biasa - lompat tinggi berdiri
- lompat jauh berdiri
- lompat ganda berdiri
C. Event ganda atau kombinasi
Triathlon / Trilomba
Pentathlon / Pancalomba
Heptathlon
II.2.3 Persyaratan Sebuah Arena/Gelanggang
Berikut merupakan persyaratan-persyaratan yang harus ada pada sebuah
arena/gelanggang.
A. Umum
Bangunan Gelanggang harus memenuhi ketentuan berikut:
1. Jarak pandang penonton terhadap suatu benda di lapangan minimal 90 m dari pusat
lapangan, maksimal 190 m dari titik sudut lapangan, yang dapat dilihat pada
Gambar 2.1 di bawah ini.
Gambar 2.1. Jarak Pandang Penonton Pada Gelanggang
Keterangan :
R1 = Jarak pandang maksimal dari titik sudut lapangan, yaitu 190 m.
R2 = Jarak pandang optimal dari titik sudut lapangan, yaitu 150 m.
R3 = Jarak pandang optimal dari sudut lapangan 90 m.
2. Zona keamanan Gelanggang minimal 0,5 m2 x jumlah penonton yang dapat dilihat
pada Gambar 2.2 di bawah ini.
B. Klasifikasi
Gelanggang diklasifikasikan menurut Tabel 2.1 berikut:
Tabel 2.1 Klasifikasi Gelanggang
TIPE
Kapasitas
Penonton
A B C
30.000 – 50.000 10.000 – 30.000 5.000 – 10.000
Jumlah
Lintasan
lari
100 m
400 m
8 8 8
8 6 6
C. Geometri Gelanggang
Geometri Gelanggang harus memenuhi ketentuan berikut:
1. Untuk lapangan tengah
Lapangan berbentuk empat persegi panjang
Panjang lapangan ditentukan minimal 100 m, maksimal 110 m
Lebar lapangan ditentukan minimal 64 m, maksimal 70 m
Perbandingan antara lebar dan panjang lapangan ditentukan minimal 0,60 , maksimal 0,70
Kemiringan permukaan lapangan ditentukan minimal 0,50 %, maksimal 1 % ke empat arah, yang dapat dilihat pada Gambar 2.3 di bawah ini.
Keterangan:
L = 64 m – 70 m
P = 100 m – 110 m
a = 2 m
b = 3,50 m
c = 11 m
2. Untuk lintasan atletik:
Panjang lintasan harus diambil 400 m, mkasimal 400,03 m
Panjang lintasan harus diukur dari garis imaginer yang terletak 30 cm dari sisi dalam kurb di dalam lintasan lari, lihat gambar 2.4
Kemiringan lintasan pada arah memanjang (arah berlari) ditentukan 0 – 0,1 % dan pada arah melintang 0 – 1 %, yang dapat dilihatr pada Gambar 2.4 di bawah ini.
Gambar 2.4. Lintasan Atletik
Lebar setiap lintasan ditentukan 122 cm
Lengkung lintasan harus merupakan busur setengah lingkaran
Panjang bagian lurus dari lintasan minimal 70 m, maksimal 80 m
Kelengkapan photo finish berupa pipa saluran berikut kabel bawah tanah untuk mendeteksi pemenang lomba lari harus dibuat di bawah lintasan akhir atletik
Lebar kurb maksimal 5 cm serta tidak mempunyai sudut yang tajam
Lebar batas lintasan minimal 2,50 cm, maksimal 5 cm
D. Orientasi lapangan
Lapangan harus berorientasi Utara - Selatan yang disesuaikan dengan letak
E. Fasilitas yang menunjang
Fasilitas penunjang harus memenuhi ketentuan berikut:
1. Ruang ganti atlit direncanakan untuk tipe A dan tipe B minimal 2 unit dan tipe C
minimal 1 unit, dengan ketentuan berikut:
Lokasi ruang ganti harus dapat langsung menuju lapangan melalui koridor yang berada di bawah tempat-tempat duduk penonton
Kelengkapan fasilitas tiap-tiap unit:
- toilet pria harus dilengkapi minimal 2 buah bak cuci tangan, 4 buah
peturasan dan 2 buah kakus
- ruang bilas pria dilengkapi minimal 9 buah shower
- ruang ganti pakaian pria dilengkapi tempat simpan benda-benda dan
pakaian atlit minimal 20 box dan dilengkapi bangku panjang minimal 20
tempat duduk
- toilet wanita harus dilengkapi minimal 4 buah kakus dan 4 buah bak cuci
tangan yang dilengkapi cermin
- ruang bilas wanita harus dibuat tertutup dengan jumlah 20 buah
- ruang ganti pakaian wanita dilengkapi tempat simpan benda-benda dan
pakaian atlit minimal 20 box dan dilengkapi bangku panjang minimal 20
tampat duduk
2. Ruang ganti pelatih dan wasit direncanakan untuk tipe A dan B minimal 1 unit
untuk wasit dan 2 unit untuk pelatih dengan ketentuan, sebagai beriukut:
Lokasi ruang ganti harus dapat langsung menuju lapangan melalui koridor yang berada di bawah tempat duduk penonton.
Kelengkapan fasilitas untuk pria dan wanita, tiap unit minimal - 1 buah bak cuci tangan
- 1 buah kakus
- 1 buah ruang bilas tertutup
- 1 buah raung simpan yang dilengkapi 2 buah tempat simpan dan bangku
panjang 2 tempat duduk
Ruang pijat direncankan untuk tipe A, B dan C minimal 12 m2 dan tipe C diperbolehkan tanpa ruang pijat. Kelengkapannya minimal buah tempat tidur, 1
Lokasi ruang P3K harus berada dekat dengan ruang ganti atau ruang bilas dan direncanakan untuk tipe A, B, dan C minimal 1 unit yang dapat melayani 20.000
penonton dengan luas minimal 15 m2. Kelengkapannya minimal 1 tempat tidur
untuk pemeriksaan, 1 buah tempat tidur untuk perawatan dan 1 buah kakus yang
mempunyai luas lantai dapat menampung 2 orang untuk kegiatan pemeriksaan
doping.
Ruang pemanasan direncanakan untuk tipe A minimal 300 m2, tipe B minimal 81 m2 dan maksimal 196 m2, serta tipe C minimal 81 m2.
Ruang latihan beban direncanakan mempunyai luas yang disesuaikan dengan alat latihan yang digunakan minimal 150 m2 untuk tipe A, 80m2 untuk tipe B dan tipe
C diperbolehkan tanpa ruang latihan beban.
Tempat duduk penonton direncanakan untuk tipe A, B dan C
- VIP, dibutuhkan lebar minimal 0,50 dan maksimal 0,60m, dengan ukuran
panjang minimal 0,80 m dan maksimal 0,90 m.
- Biasa, dibutuhkan lebar minimal 0,40 m dan maksimal 0,50 m, dengan
panjang minimal 0,80 m dan maksimal 0,90m.
Toilet penonton direncanakan untuk tipe A, B dan C dengan perbandingan penonton wanita dan pria adalah 1 : 4, yang penempatannya dipisahkan, fasilitas
yang dibutuhkan minimal dilengkapi dengan:
- Jumlah kakus jongkok untuk pria dibutuhkan 1 buah kakus untuk 200
penonton pria dan untuk wanita 1 buah kakus jongkok untuk 100 penonton
wanita.
- Jumlah bak cuci tangan yang dilengkapi cermin, dibutuhkan minimal 1
buah untuk 1 200 penonton pria dan 1 buah untuk 100 penonton wanita
- Jumlah peturasan yang dibutuhkan minimal 1 buah untuk 100 penonton
pria.
Kantor pengelola lapangan tipe A dan B direncanakan, sebagai berikut:
- Dapat menampung minimal 10 orang, maksimal 15 orang dan tipe C
minimal 5 orang dengan luas yang dibutuhkan minimal 5 m2 untuk tiap
orang.
- Tipe A dan B harus dilengkapi ruang untuk petugas keamanan, petugas
kebakaran dan polisi yang masing-masing membutuhkan luas minimal 15
Gudang direncanakan untuk menyimpan alat kebersihan dan alat olahraga dengan luas yang disesuaikan dengan alat kebersihan atau alat olahraga yang digunakan.
- Tipe A, gudang alat olahraga yang dibutuhkan minimal 120 m2 dan 20 m2
untuk gudang alat kebersihan.
- Tipe B, gudang alat olahraga yang dibutuhkan minimal 50 m2 dan 20 m2
untuk gudang alat kebersihan.
- Tipe C, gudang alat olahraga yang dibutuhkan minimal 20 m2 dan 9 m2
untuk gudang alat kebersihan.
Ruang panel direncanakan untuk tipe A, B dan C harus diletakkan dengan ruang staf teknik
Ruang mesin direncanakan untuk tipe A, B dan C dengan luas ruang sesuai kapasitas mesin yang dibutuhkan dan lokasi mesin tidak menimbulkan bunyi
bisisng yang mengganggu ruang arena dan penonton.
Ruang kantin direncanakan untuk tipe A, untuk tipe B dan C diperbolhkan tanpa ruangan kantin.
Ruang pos keamanan direncanakan untuk tipe A dan B, untuk tipe C diperbolehkan tanpa ruang pos keamanan.
Tiket box direncanakan untuk tipe A dan B sesuai kapasitas penonton
Ruang pers direncanakan untuk tipe A, B dan C, sebagai berikut: - Lokasi harus berada di tribun barat
- Lokasi pengambilan foto harus berada di parit belakang gawang
- Harus disediakan kabin untuk awak TV dan Film
- Tipe A dan B harus disediakan ruang telepon dan telex, sedangkan untuk
tipe C boleh tidak disediakan ruang telepon dan telex.
- Toilet khusus untuk pria dan wanita masing-masing minimal 1 unit terdiri
dari 1 kakus jongkok dan 1 bak cuci tangan
Ruang VIP direncanakan untuk tipe A dan B yang digunakan untuk tempat wawancara khusus atau menerima tamu khusus
Tempat parkir direncanakan untuk tipe A dan B, sebagai berikut:
- Jarak maksimal dari tempat parkir, pool atau tempat pemberhentian
kendaraaan umum menuju pintu masuk stadion 1500 m.
- 1 ruang parkir mobil dibutuhkan minimal untuk 4 orang pengunjung pada
Toilet penyandang cacat direncanakan untuk tipe A dan B sedangkan untuk tipe C diperbolehkan tanpa toilet penyandang cacat, fasilitas yang dibutuhkan minimal,
sebagai berikut:
- 1 unit yang terdiri dari 1 buah kakus, 1 peturasan, 1 buah bak cuci untuk
pria dan 1 buah kakus duduk serta 1 buah bak cuci tangan untuk wanita.
- Toilet untuk pria harus dipisahkan dari toilet untuk wanita
- Toilet harus dilengkapi dengan pegangan untuk melakukan perpindahan
dari kursi roda ke kakus duduk yang diletakkan di depan dan di samping
kakus duduk setinggi 80 cm
Jalur sirkulasi untuk penyandang cacat harus memenuhi ketentuan sebagai berikut: - Tanjakan harus mempunyai kemiringan 8%, pankangnya maksimal 10 m
- Pada ujung tanjakan harus disediakan bagian datar minimal 180 cm.
- Permukaan lantai selasar tidak boleh licin, harus terbuat dari bahan yang
keras dan tidak boleh ada genangan air
- Selasar harus cukup lebar untuk kursi roda melakukan putaran 180°.
F. Kompartemenisasi dan Tempat Duduk Penonton
Kompartemenisasi penonton dan tempat duduk penonton di tribun harus
memenuhi ketentuan berikut :
Daerah penonton harus dibagi dalam kompartemen yang masing-masing menampung penonton minimal 2000 orang, maksimal 3000 orang.
Antar dua kompartemen yang bersebelahan harus dipisahkan dengan pagar permanen trasnparan setinggi minimal 1,2 m, maskimal 2,0 m.
Antara dua gang maksimal 48 tempat duduk, lihat Gambar 2.5
Antara gang dengan dinding atau pagar maksimal 24 tempat duduk, lihat Gambar 2.5.
Antara gang dengan gang utama maksimal 72 tempat duduk, lihat Gambar 2.5
P = tanjakan 0,15 m – 0,17 m L = injakan 0,28m – 0,30m
Harus dihindari terbentuknya perempatan.
Kapasitas yang disesuaikan dengan daya tampung penonton dalam 1 sektor atau kompartemen
Tidak boleh ada kolong di bawah tempat duduk
Garis pandangan agar seorang penonton tidak terhalang pandangan oleh penonton didepannya ditentukan 12 cm, lihat Gambar 2.6
Gambar 2.6. Garis Pandang Penonton
Untuk meningkatkan garis pandangan, sudut dasar tribun dapat dibuat dalam 2 atau lebih
dengan sudut yang lebih besar yang didasarkan pada perhitungan injakan dan tanjakan
yang digunakan lihat Gambat 2.7.
Gambar 2.7. Injakan dan Tanjakan pada Tribun
Tribun Dengan Lebih Dari Satu Macam
Tribun dapat dibuat bertingkat, bila jarak pandang melebihi batas optimal, lihat gambar 2.8 dan gambar 2.9
Gambar 2.9. Kontrol dan Arah Pandang Vertikal
Tribun khusus untuk penyandang cacat harus memenuhi ketentuan berikut: - Diletakkan di bagian depan atau paling belakang dari tribun penonton
- Lebar tribun untuk kursi roda minimal 1,40 m ditambah selasar dengan
lebar minimal 0,90 m.
G. Pemisahan Lapangan dan Penonton
Lapangan dan daerah penonton, harus dipisahkan dengan pagar atau parit, atau
kombinasi pagar dan parit.
Pemisah harus memenuhi ketentuan berikut:
Untuk pemisah antara lapangan dengan daerah penonton
- Jarak minimal antara daerah penonton dengan batas lintasan atletik terluar
harus diambil zoba bebas minimal 3 m, maksimal m, dimana lebar 1 m
dari lintasan atletik harus benar-benar bebas terhadap perletakan barang
dan peralatan.
- Diantara jarak 5.00 m di atas, bisa digunakan untuk tempat pemain
cadangan dan parit pembatas.
- Lebar parit pembatas minimal 2,40 m
- Untuk pemisah antara kompartemen
- Searah dengan deretan kursi atau bangku minimal 1,20 m
- Disamping atau tegak lurus deretan tempat duduk minmal 1,20 m,
maskimal 1,80 m.
H. Sirkulasi Pengunjung
Penonton, atlet, pelatih dan pengelola harus mempunyai jalur sirkulasi terpisah.
I. Tangga
Tangga harus memenuhi ketentuan berikut :
Jumlah anak tangga minimal 3 buah, maksimal 16 buah, bila anak tangga diambil lebih besar dari 16, harus diberi bordes dan anak tangga berikutnya harus berbelok
terhadap anak tangga dibawahnya
Lebar tangga minimal 1,10 m, maksimal 1,80 m, bila lebar tangga diambil lebih besar dari 1,80 m, harus diberi pagar pemisah pada tengah bentang.
Tinggi tanjakan tangga minimal diambil 15 cm, maksimal 17 cm dengan lebar injakan tangga minimal diambil 28 cm, maksimal 30 cm.
Untuk menunggu antrian sebelum dan sesudah tangga harus diberi ruang khusus dengan panjang minimal 3 m.
Tangga khusus untuk penyandang cacat yang menggunakan tongkat harus memenuhi ketentuan berikut:
- Pegangan tangga harus oval atau bulat dengan jarak 4 cm dari pegangan
tangga sampai dinding, disediakan dua pegangan tangga yang mempunyai
ketinggian 80 cm untuk orang dewasa dan 45 cm untuk anak-anak
- Ukuran anak tangga maksimal 15 cm dan lebarnya minimal 28 cm.
- Setiap maksimal 6 anak tangga harus disediakan bagian datar yang
diperlebar minimal 2 kali bagian injakan anak tangga
- Warna bidang tegak anak tangga harus dibedakan dengan warna bidang
datar (injakan)
- Jalan yang dilalui tidak boleh mempunyai ruang di bawah tanga yang
terbuka dengan tinggi minimal 2,00 m.
J. Ramp
Kemiringan ramp harus diambil maksimal 8%. Khusus untuk penyandang cacat:
Panjang ramp maksimal 10 m, bila lebih dari 10 m, tanjakan harus dibagi dalam beberapa bagian dan antara dua bagian ramp harus disediakan bagian yang datar.
K. Koridor/Selasar
Lebar koridor harus diambil minimal 1,10m, dan untuk koridor utama minimal 3,00
Koridor khusus untuk penyandang cacat :
Permukaan lantai tidak boleh licin, harus terbuat dari bahan yang keras dan tidak boleh ada genangan air
Untuk dua kursi roda berpapasan, lebar minimal 1,80 m.
Koridor harus cukup lebar untuk kursi roda melakukan putaran 180o
Perbedaan tinggi antara akhir koridor dengan lantai atau jalan maksimal 1,50 cm
L. Pintu
Pintu stadion harus memenuhi ketentuan berikut:
Lebar bukaan pintu minimal 1,1 m
Lebar pintu total harus mampu menampung luapan arus pengunjung dalam waktu maksimal 5 menit, dengan perhitungan setiap lebar 55 cm bukaan untuk 40
orang/menit.
Jarak satu pintu dengan lainnya maksimal 25 m
Jarak antara pintu dengan setiap tempat duduk maksimal 20 m
Pintu harus terbuka ke luar
Pintu dorong tidak boleh digunakan
Bukaan pintu khusus untuk penyandang cacat harus memenuhi ketentuan berikut:
Lebar bukaan pintu minimal 90 cm
Pada pintu biasa tinggi pegangan pintu 90 cm
Untuk mengatasi keadaan darurat harus tersedia minimal 2 buah pintu darurat. Lebar
minimum pintu keluar dapat di lihat pada Tabel 2.2 di bawah ini.
Tabel 2.2. Lebar Minimum Pintu Keluar
jumlah ( orang) total lebar minimum pintu keluar (m)
> 200 2,2
201 - 300 2,4
301 - 400 2,8
Untuk pertolongan pertama pada penonton diperlukan ruang penanganan dan istirahat 15
m2, gudang 2 m2, dan 2 toilet (Data Arsitek).
M. Tata Cahaya
Perencanaan tata cahaya didasarkan atas :
Tingkat pencahayaan stadion
- Untuk latihan dibutuhkan minimal 100 lux
- Untuk pertandingan dibutuhkan minimal 300 lux
- Untuk pengambilan video dan audio dokumentasi dibutuhkan minimal
1000 lux
Bila posisi cahaya diletakkan di dalam stadion, maka penempatan sumber cahaya, dapat dilihat pada gambar 2.10 sebagai berikut:
1) Penempatan sumber cahaya di ke empat sudut lapangan
Dari titik tengah posisi penjaga gawang minimal membentuk sudut 10, maksimal 25o.
Dari titik tengah sisi memanjang membentuk sudut 5o
Gambar 2.10 Sumber Cahaya
501 - 750 4,8
751 - 1000 6,4
1001 - 2000 14,4
2001 - 3000 20,8
Tinggi tiang lampu t merupakan fungsi dari jarak d dengan membentuk sudut 25o
2) Penempatan sumber cahaya di lisplang atap stadion atau di atap stadion
diletakkan berderet
3) Bila posisi sumber cahaya diletakkan di luar stadion, maka penempatan
sumber cahaya harus memenuhi ketentuan jarak antar 2 tiang lampu,
yang berada di tengah sisi memanjang minimal 55 m, maksimal 60 m
4) Bila menggunakan tata cahaya buatan harus disediakan generator set
yang mempunyai kapasitas daya minimal 60% dari daya terpasang.
Generator set harus dapat bekerja maksimal 10 detik pada saat aliran
PLN padam.
N. Tata Suara
Tingkat kebisingan maksimal yang diproduksi oleh kegiatan stadion yang diizinkan
ditentukan sebesar 75 desibel.
O. Tata Udara
Ventilasi pada ruang fasilitas pemain harus memenuhi ketentuan berikut:
Jika menggunakan ventilasi alami, luas bukaan yang berada di dua dinding yang berhadapan minimal 6% dari luas lantai.
Jika menggunakan ventilasi buatan, volume pergantian udara minimal 10 m2/jam/orang
P. Drainase
Ukuran atau dimensi drainase harus didasarkan pada ketentuan, bahwa lapangan
harus dapat menyerap dan mengeringkan air hujan dengan curah 10,8 mm/m2 dalam waktu
90 menit atau perkolasi 120 liter/detik/ha dalam waktu 15 menit, sehingga diperlukan
II.3. Tinjauan Lokasi
II.3.1. Deskripsi Proyek
Proyek ini merupakan Proyek dengan fungsi sebagai tempat latihan dan
pertandingan olahraga atletik di Medan. Berdasarkan pengertian diatas, maka Medan
Athletic Arena adalah suatu bangunan atau kelompok bangunan yang merupakan tempat
aktifitas pertandingan dan latihan, khususnya untuk cabang olahraga atletik dengan tujuan
untuk meningkatkan prestasi cabang atletik di Indonesia umumnya dan Medan khususnya
Berdasarkan RUTRK (Rencana umum tata ruang kota), wilayah Kotamadya
Daerah Tingkat II Medan ditetapkan menjadi 5 wilayah Pengembangan Pembangunan
(WPP). Potensi pengembangan wilayah kota Medan dapat dilihat dalam tabel 2.3 di bawah
[image:38.595.81.530.333.758.2]ini.
Tabel 2.3 Potensi Pengembangan Kota Medan
WPP KECAMATAN PUSAT PENGEMBANGA N PERUNTUKA N WILAYAH PROGRAM KEGIATAN PEMBANGUNA N A Medan Belawan Medan Marelan Medan Labuhan Belawan Pelabuhan Industri Permukiman Rekreasi Maritim Jalan, baru, jaringan air minum, septic tank, saran pendidikan dan permukiman.
B Medan Deli Tanjung Mulia
Perkantoran Perdagangan Rekreasi Indoor Permukiman Jalan, baru, jaringan air minum, pembuangan sampah, sarana pendidikan. C Medan Timur Medan Perjuangan Medan Tembung Aksara Permukiman Perdagangan Rekreasi Sambungan air minum, septic
tank, jalan baru,
Medan Area Medan Denai Medan Amplas sarana pendidikan dan kesehatan. D Medan Johor Medan Baru Medan Kota Medan Maimoon Medan Polonia Pusat Kota CBD Pusat Pemerintahan Hutan Kota Pusat Pendidikan Perkantoran Rekreasi Indoor Permukiman Perumahan permanen, pembuangan sampah, sarana pendidikan. E Medan Barat Medan Helvetia Medan Petisah Medan Sunggal Medan Selayang Medan Tuntungan Sei Sikambing Permukiman Perkantoran Perdagangan Konservasi Rekreasi Lapangan Golf Hutan Kota Sambungan air minum, septic
tank, jalan baru,
rumah permanen,
sarana pendidikan
dan kesehatan.
Sumber : RUTRK Medan
II.3.2. Lokasi
II.3.2.a Tinjauan Pemilihan Kota Medan
Pemilihan lokasi kota Medan untuk Medan Athletic Arena:
Medan merupakan kota menuju metropolitan, kota terbesar ke-3 di Indonesia, dan ibukota Propinsi Sumatera Utara, sehingga menjadikannya pusat kegiatan di
Sumatera Utara.
Adanya fasilitas bandara taraf internasional sehingga menyebabkan seiringnys dikunjungi wisatawan mancanegara.
Adanya transportasi darat yang baik menuju kota Medan.
II.3.2.b. Kriteria Pemilihan Lokasi
Kota Medan dijadikan sebagai pusat administrasi pemerintahan, pusat industri,
pusat distribusi, pusat jasa pelayanan keuangan, pusat komunikasi, pusat akomodasi jasa
kepariwisataan, dan pusat perdagangan regional dan internacional. Untuk itu diperlukan
pemilihan lokasi yang sesuai dengan kebutuhan proyek ini. Kriteria pemilihan lokasinya
dapat dilihat pada tabel 2.4 di bawah ini.
Tabel 2.4 Kriteria Pemilihan Lokasi
No Kriteria Lokasi
1. Tinjauan terhadap struktur kota
Berada di kawasan yang mendukung kegiatan yang dilakukan, dekat
dengan pusat pendidikan dan pemukiman
2. Pencapaian
Dapat diakses dari seluruh penjuru kota, baik angkutan umum maupun
pribadi Oleh karena itu bangunan diusahakan masih dapat terlihat dari
bagian jalan tertentu
3. Area pelayanan
Berdasarkan RUTRK tentang Konsep Pola Hierarki Fasilitas Pelayanan
Kota adalah antara 2-3 km. Adapun kriteria untuk area pelayanannya yaitu
merupakan lingkungan permukiman dan pendidikan
4. Persyaratan lain
Tanah milik pemerintah atau pribadi.
Tersedia jaringan utilitas
II.3.3. Analisa Pemilihan Lokasi
Keberadaan kawasan perencanaan dapat dilihat pada Gambar 2.11dibawah ini:
Kelebihan :
Berada pada jalan arteri primer, yaitu JL. Setia Budi dan JL. Ngumban Surbakti yang merupakan Ring Road
Berada di pusat kota
WPP D
Pusat Bisnis(CBD), pusat pemerintahan, perumahan, hutan kota dan pusat pendidikan WPP E Perumahan, perkantoran, konservasi, sarana pendidikan dan kesehatan WPP A Merupakan Kawasan Pelabuhan, industri, pergudangan dan permukiman WPP B Merupakan kawasan perkantoran dan perdagangan WPP C Merupakan kawasan pemukiman,pendidikan,re kreasi, dan perdagangan
Alternatif 1
Lokasi ini berada di JL.Setia Budi Kec. Medan Baru dan berada di WPP D Luas Site ± 5,2 Ha
Peta Alternafif lokasinya dapat dilihat pada gambar 2.12 di samping.
Batas-batas site :
[image:41.595.110.497.123.430.2]Utara : JL. Setia Budi dan pemukiman Selatan : JL. Ngumban Surbakti 2 Timur : JL. Ngumban Surbakti Barat : JL. Ngumban Surbakti 2 Gambar. 2.11.Peta Pembagian Wilayah Medan
[image:41.595.90.564.463.697.2] Pencapaian mudah karena banyak angkutan umum yang melewati site.
Memiliki akses pejalan kaki yang besar
Memiliki utilitas yang baik
Berada di kawasan pemukiman penduduk. Kekurangan :
Merupakan daerah persimpangan lampu merah
Kelebihan :
Berada pada jalan arteri primer, yaitu JL. A. H. Nasution
Berada di pusat kota
Pencapaian mudah karena banyak angkutan umum yang melewati site
Memiliki utilitas yang baik
Berada di kawasan wisata kota Kekurangan :
Berbatasan dengan sungai Babura
Memiliki arus lalu lintas yang lumayan padat pada jam-jam kerja
Alternatif 2
Lokasi ini berada di JL.A. H Nasution Kec. Medan Johor dan berada di WPP D Luas Site ± 4,6 Ha
Peta Alternafif lokasinya dapat dilihat pada gambar 2.13 di samping.
Batas-batas site :
[image:42.595.85.536.215.435.2]Utara : Pemukiman Penduduk Selatan : Jl. A. H. Nasution Timur : Pemukiman Penduduk Barat : Pemukiman Penduduk
Kelebihan :
Berada pada jalan arteri primer, yaitu JL.Putri Hijau
Berada di pusat kota
Pencapaian mudah karena banyak angkutan umum yang melewati site
Merupakan jalur one way (satu arah) di JL.Putri Hijau dan JL.Putri Merak Jingga
Memiliki utilitas yang baik
Berdekatan dengan hotel JW Mariot, Stasiun TVRI, Deli plaza, lap.Merdeka
Berada di kawasan wisata kota
Memilki akses pejalan kaki yang besar dan baik Kekurangan:
Berdekatan dengan jalur kereta api.
Alternatif 3
Lokasi ini berada di JL.Putri Hijau Kec. Medan Barat dan berada di WPP E Luas Site ± 4,2 Ha
Peta Alternafif lokasinya dapat dilihat pada gambar 2.14 di samping.
Batas-batas site :
Utara :JL.Putri Hijau II, kantor BTPN, bangunan komersil & pemukiman. Selatan : Jalan Kecil, Kantor Polisi, pemukiman
Timur : JL.Putri Merak Jingga, bangunan komersil
Barat : JL.Putri Hijau, RSU Tembakau Deli.
[image:43.595.71.525.78.344.2]f
II.3.4 Penilaian Alternatif Lokasi
Penilaian alternafif lokasi dapat dilihat pada tabel 2.5 di bawah ini.
Kriteria Lokasi
Jl. Setia Budi JL. A. H. Nasution JL. Putri Hijau
Luas lahan 5,2 Ha 4,6 Ha 4,2 Ha
Tingkatan Jalan Jalan Arteri Primer Jalan Arteri Primer Jalan Arteri Primer
Pencapaian ke Lokasi Mudah karena dapat diakses dari segala penjuru
Medan baik dengan
kendaraan pribadi maupun
angkutan umum,
berdekatan dengan bandara
Polonia
Mudah karena dapat
diakses dari segala penjuru
Medan baik dengan
kendaraan pribadi maupun
angkutan umum,
berdekatan dengan stasiun
kereta api
Mudah karena dapat
diakses dari segala penjuru
Medan baik dengan
kendaraan pribadi maupun
angkutan umum,
berdekatan dengan stasiun
kereta api
Jangkauan terhadap
Struktur kota
Kawasan pemukiman,
perdagangan, perkantoran,
pendidikan dan sosial
Kawasan perdagangan, perkantoran, rekreasi, pemukiman Kawasan perdagangan, pemukiman, social, pendidikan rekreasi, perkantoran
Fungsi Pendukung sekitar lokasi
Pemukiman, rumah sakit,
mesjid, sekolah,
perkantoran, bangunan
komersil.
Bangunan komersil,
perdagangan, Perkantoran ,
, pemukiman.
Bangunan komersil,
pemukiman, rumah sakit,
hotel, mall, universitas,
stasiun TVRI
Fungsi eksisting Pemukiman penduduk Lahan kosong Lahan kosong dan
beberapa rumah yang tidak ditingali
Kontur Realtif datar Realtif datar Realtif datar
Pengenalan Entrance Baik
Berada di
persimpangan jalan
arteri primer
Di apit 3 jalan arteri
Baik Baik
Berada di persimpangan
jalan arteri
primer
[image:44.595.76.531.170.723.2]Peringkat 2 2 1
Kriteria lahan untuk menetukan lokasi dapat dilihat pada tabel 2.6 di bawah ini.
No Kriteria Alternatif 1 Alternatif 2 Alternatif 3
Jl. Setia budi JL. A. Haris
Nasution
JL. Putri
Hijau
1. Kawasan inti dari pusat pertunjukan
dan galeri yang sudah ada
+++ ++ ++
2. Tingkat kenyamanan +++ ++ ++
3. Aksesbilitas
Kenderaan pribadi +++ +++ +++
Kenderaan umum +++ +++ +++
Pejalan kaki +++ +++ +++
4. Fasilitas pendukung
Pusat perbelanjaan ++ ++ +++
Hotel +++ +++ +++
Permukiman +++ +++ ++
Rumah makan +++ +++ +++
Sarana dan prasarana (radius 500 m) +++ +++ +++
5. Kesesuaian dengan RUTRK Medan +++ +++ +++
Jumlah 32 + 30+ 30+
Maka berdasarkan kriteria diatas dapat diambil kesimpulan bahwa lokasi yang tepat untuk
Medan Athletic Arena adalah alternatif lokasi 1 yang terletak di jalan Setia Budi.
II.3.4. Deskripsi Lokasi Sebagai Tapak Rancangan
Berikut ini merupakan deskripsi lokasi sebagai tapak pada perancangan Medan
Athletic Arena. Peta existing dapat dilihat pada
Gambar 2.15 di bawah ini.
site
II.3.5. Deskripsi Kondisi Eksisting
Kasus Proyek : Medan Athletic Arena
Status Proyek : Fiktif
Pemilik Proyek : KONI (Komite Olahraga Nasional Indonesia)
Lokasi Tapak : Jln. Setia Budi, Kecamatan Medan Baru Kotamadya Medan
Batas-batas site
- Batas Utara : JL. Setia budi
- Batas Timur : JL. Ngumban Surbakti
- Batas Selatan : JL. Ngumban Surbakti 2
- Batas Barat : JL. Ngumban Surbakti 2
Luas Lahan : + 5,2 Ha (+ 52.000 m2)
Kontur : Datar
KDB : 60 %
KLB : 3-5 lantai
GSB
- Jln. Setia Budi : 7,5 meter
- Jln. Ngumban Surbakti : 10 meter
- Jln. Ngumban Surbakti 2 : 5 meter
Bangunan Eksisting : lahan kosong dan pemukiman
Potensi Lahan :
- Terletak tidak jauh kota
- Jalan utama merupakan Ring Road
- Berada pada kawasan komersil dan pemukiman
- Transportasi lancar dan baik
- Luas site mendukung + 5, 2 Ha
II.4. Tinjauan Fungsi
II.4.1. Deskripsi Pengguna dan Kegiatan
II.4.1.1. Pengguna
Pengguna gelanggang atletik ini terdiri dari beberapa kelompok, yaitu: atlet dan
pelatih, pengurus ikatan olahraga atletik PASI (Persatuan Atletik Seluruh Indonesia),
pengunjung, pengelola, dan servis.
Pengunjung secara umum dapat dibedakan menjadi:
- Pengunjung yang menonton pertandingan
- Pengunjung yang menonton latihan
Dari segi kuantitas, pengunjung dapat dibedakan menjadi:
- Pengunjung yang datang secara individu (biasanya menggunakan
kendaraan umum maupun kendaraan pribadi)
- Pengunjung yang datang secara berombongan (biasanya menggunakan
bus)
II.4.1.2. Kegiatan
A. Kegiatan utama Olahraga, meliputi :
- Pelatihan Atletik
- Pertandingan
- Pertandingan dilakukan secara berkala, sesuai federasi olahraga yang
menaungi, maupun KONI.
Rekreatif
- Menonton pertandingan dan latihan.
B. Kegiatan pendukung
Kegiatan pendukung pada fasilitas ini berupa :
- Toko Olahraga : menjual barang-barang olahraga khususnya perlengkapan
atletik
- Ruang pertemuan : tempat diadakan pertemuan antar pejabat di bidang
olahraga, undangan dan wartawan.
II.4.2. Deskripsi Kebutuhan ruang
Deskripsi kebutuhan ruang dapat dilihat pada tabel 2.7 di bawah ini.
Tabel 2.7 Kebutuhan Ruang
- Ruang Pemanasan
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Atlet Pemanasan Ruang pemanasan
2 Atlet Berganti pakaian, mandi, Ruang ganti atlet
3 Atlet Menyimpan barang Ruang locker
4 Atlet Membersihkan diri Toilet atlet
- Ruang Pertandingan
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Atlet, manajer, wasit Bertanding Lapangan dan lintasan atletik
2 Atlet Mengganti pakaian Ruang ganti
3 Atlet Istirahat Ruang istirahat
4 Atlet Menyimpan barang Ruang locker
5 Atlet Pemanasan Ruang pemanasan
6 Wartawan Meliput pertandingan Ruang pers dan media
7 Wasit Istirahat, berdiskusi Ruang wasit
8 Wasit Berganti pakaian, mandi, Ruang ganti wasit
9 Atlet, pegawai Memeriksa kesehatan atlet Ruang pemeriksaan kesehatan
10 Atlet, pelatih, pegawai
Memberi pertolongan
pertama kepada atlet Ruang p3k
11 Pegawai Menyimpan peralatan Gudang
12 Pegawai Menyimpan peralatan Janitor room
13 Pengunjung Menonton pertandingan /
14 Pengunjung Membersihkan diri Toilet pengunjung
- Hall
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Pengunjung, atlet, pelatih,
pegawai Menunggu Lobby
2 Pengunjung, pegawai Menjual / membeli
tiket Ticket box
3 Pegawai Menjaga keamanan Ruang security
4 Pengunjung, pegawai Menanyakan /
memberikan informasi Information desk
- Ruang Pengelola
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Manager Mengurus administrasi Ruang manager
2 Ass manager Mengurus administrasi Ruang ass manager
3 Pegawai Mengurus administrasi Ruang kerja
4 Pegawai Rapat Ruang rapat
5 Pegawai, pengunjung Menunggu Ruang tunggu
6 Pegawai Istirahat Ruang pegawai
7 Pegawai Berganti pakaian Ruang ganti pegawai
8 Pegawai Membersihkan diri Km / toilet
9 Pegawai Menyiapkan
makanan/minuman Dapur
- Ruang Kegiatan Pendukung
1. Ruang pertemuan serbaguna
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Pegawai, wartawan, pelatih, atlet Rapat Ruang press confrens
2 Pegawai, wartawan, pelatih, atlet Menunggu Ruang tunggu
4 Pegawai, wartawan, pelatih, atlet Membersihkan diri Km / toilet
5 Pegawai Menyimpan peralatan Ruang peralatan
2. Toko olahraga
1 Pegawai, pengunjung Memilih barang yang
akan dibeli Display
2 Pegawai, pengunjung Membayar Kasir
3 Pegawai Menyimpn peralatan Gudang
- Ruang Utilitas
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Pegawai Mengoperasikan genset Ruang mesin
2 Pegawai Mengoperasikan pompa
air Ruang pompa
3 Pegawai Membuang/mengangkut
sampah Ruang sampah
4 Pegawai Mengawasi elekrikal
bangunan Ruang panel
5 Pegawai Mengawasi melalui cctv Ruang cctv
6 Pegawai Mengoperasikan sound
system & pabx Ruang pabx & sound system
7 Pegawai Pusat kontrol utilitas
bangunan Ruang kontrol
8 Pegawai Menyimpan peralatan Gudang
9 Pegawai Mengawasi persediaan
air Water reservoir
- Kebutuhan Ruang Luar
No Pengguna Jenis kegiatan Kebutuhan ruang
1 Pengunjung Memarkirkan
kendaraan Parkir pengunjung
2 Pegawai Memarkirkan
3 Pengelola Memarkirkan
kendaraan Parkir pengelola
4 Atlet, pelatih Latihan Area latihan outdoor
5 Pegawai Menjaga keamanan Pos jaga
II.5 Studi Banding Arsitektur yang Memiliki Fungsi Sejenis
II.5.1. Stuttgart Stadion
Stadion Stuttgart merupakan stadion sepakbola yang merupakan markas club
sepakbola FC Stuttgart yang memiliki kapasitas penonton 48.000 orang setelah mengalami
pemugaran. Sebelumnya stadion yang dibangun tahun 1933 telah banyak mengadakan
event-event besar seperti kejuaraan atletik sedunia dan piala dunia 2006 dapat menampung
penonton sekitar 100.000 orang.
Pada stadion ini terdapat lintasan atletik sehingga selain mengadakan pertandingan
sepakbola stadion ini juga mengadakan banyak pertandingan atletik baik yang bertaraf
internasional maupun lokal. Gambar mengenai exterior stadion Stuttgart dapat dilihat pada
gambar 2.16 di bawah ini. Gambar lintasan dan lapangannya dapat dilihat pada hgambar
2.17 di bawah ini.
Pada atap stadion ini menggunakan bahan membran yang merupakan bahan atap yang
sangat ringan sehingga struktur atap tidak banyak memikul beban yang disebabkan
penutup atap. Pada gambar 2.18 dapat dilihat pada potongan terlihat struktur atap dan
struktur bangunan terpisah sehingga dimensi kolom yang digunakan tidak terlalu besar
ukurannya. Gambar potongan struktur atap dan tribun dapat dilihat pada gambar 2.18 di
Pembagian zoning ruang dalam pada stadion ini sangaat baik hal itu dapat dilihat pada
gambar 2.18 yang membagi zoning tribun penonton berdasarkan view ke lapangan dari
yang sangat baik hingga yang kurang baik, sehingga terjadi pembagian kelas tempat duduk
dari yang kelas standart hingga kelas VIP. Juga pembagian yang jelas pada ruangan
dibawah tribun penonton sangat jelasnya sirkulasi baik vertikal dan horizontal dapat dilihat
pada gambar 2.20 dan gambar 2..21 dibawah ini.
[image:53.595.102.468.122.325.2]Gambar. 2.18 Potongan Struktur atap dan tribun Gambar. 2.19. Detil atap membran
[image:53.595.122.487.498.699.2]Interpretasi saya yaitu bentukan stadion yang elips terbentuk akibat lintasan atletik
yang merupakan bentukan yang banyak dijumpai pada stadion karena bentukan dari
lapangan yang memanjang serta lintasan yang berbentuk elips hal ini terjadi untuk
pemaksimalan view penonton ke lapangan. Penggunaan material membran pada penutup
atap membuat stadion ini terlihat lebih menarik tetapi hanya dapat dinikmati dari atas.
II.5.2. Stadion Utama Gelora Bung Karno
Stadion Utama Gelora Bung Karno berlokasi di Senayan, Jakarta selesai dibangun dan
diresmikan pemakaiannya pada 21 juli 1962 memiliki kapasitas penonton 110.000
penonton dan menduduki peringkat ketiga stadion terbesar di Asia. Bangunan stadion
utama terdiri dari sumbu pendek dan membentang dari timur ke barat sepanjang 325 meter,
dan sumbu panjang membentang dari utara ke selatan sepanjang 354 meter. Dimensi
tersebut membentuk stadion yang berbentuk oval. Bagian dalamnya terdapat lapangan
berukuran 105 x 70 meter, berikut lintasan atletik berbentuk elips, dengan sumbu panjang
176,1 meter dan sumbu pendek 124,2 meter. Berikut merupakan gamabar denah
[image:54.595.173.436.109.324.2]penzoningan tribun dan struktur stadion utama bung karno.
Struktur utama bangunan ini sendiri dibagi menjadi 12 ring. Dengan atap pada tribun
sepanjang 48 meter yang hanya disanggah oleh kolom miring ditepi bangunan. Inilah yang
menciptakan struktur khas bangunan stadion utama tersebut. Tetapi stadion ini memiliki
permasalahan pada atap karena terlalu panjang maka pada tepi sisi dalam atap mengalami
pelendutan dan hal itu diatasi dengan penambahan struktur temu gelang berbentuk oval
pada tepi atap tersebut. Gambar exterior stadion utama bung karno dapat dilihat pada
gambar 2.22 di bawah ini.
Interpetasi saya hampir sama dengan dengan stadion Stuttgart diatas, yang membedakan
ekspose struktur atap dan penggabungan struktur atap dengan tribun membuat stadion ini
lebih kelihatan lebih estetis.
