HAND BOOK EQUIPMENT
CALIBRATION
DAFTAR ISI
1. Kalibrasi Sugar Machine dan preventive handle tea coffe
2. kalibrasi tea & coffe machine
3.
kalibrasi Coffe Grinder
4. Kalibrasi Tea Brewer
5. Kalibrasi Smart Cooker
KALIBRASI SUGAR MACHINE
Cek Perlengkapan Kalibrasi
Timbangan Digital dan Measuring 500cc
Langkah-Langkah Kalibrasi putaran gear Sugar Machine
Nyalakan mesin dengan menekan Tombol POWER dan Tekan Tombol Set Sesuaikan angka diatas dengan display sugar machine
0,2 = 6 0,5 = 14 1,2 = 34 2,5 = 70 0,25 = 7 0,6 = 17 1,5 = 42 3 = 84 0,3 = 8 0,8 = 22 1,8 = 50 3,5 = 98 0,4 = 11 1 = 28 2 = 56 4 = 112
Tekan semua tombol dan sesuaikan dengan Tabel apabila sudah sesuai maka tekan tombol save tetapi jika tidak ada kesesuain dengan table tekan tanda up and down,naikan atau turunkan hingga sesuai dengan tabel di atas dan save
Tekan tombol start/stop tunggu hingga angka pada display di angka 200 kemudian tekan stop
Langkah langkah kalibrasi konsistensi nozzle sugar machine
Tekan dan tahan tombol set hingga keluar P1 pada Display kemudian tekan dan tahan lagi hingga keluar P2 pada display
Siapkan mesuring 500 cc dibawah nozzle sugar machine lalu Tekan tombol start/stop perhatikan display di machine sugar dan pastikan selisih angka pada display tidak melebihi angka 5,kemudian tekan tombol save
Lakukan kalibrasi pada timbangan dengan meletakan mc 500 diatas timbangan tekan tombol on/off pastikan display diangka nol
Kemudian tekan tombol 1 di sugar machine pastikan hasil timbangan harus 39 Gram
Note : apabila hasil timbangan sugar tidak 39 gram maka lakukan setting pada P1 dan Berikut step step kalibrasi jika hasil kalibrasi pertama tidak sesuai atau hasilnya tidak 39 gram
Tekan dan tahan tombol setting hingga keluar PI di display.lalu tekan tombol panah atas atau bawah. jika kurang dari 39 gram tekan tanda panah bawah,jika lebih dari 39 gram tekan tanda panah atas lalu
tekan tombol save
PREVENTIVE HANDLE TEA & COFFE MACHINE
Cek perlengkapan preventive handle tea
Measuring cup 500cc Handle tea
Kunci pas
Step step preventif handle tea coffe machine
Cek handle tea dengan mengalirkan air, dengan cara pasang handle tea lalu tekan start/stop perhatikan handle tea dan pastikan handle tidak ada yang bocor,jika ada yang bocor bersihkan bagian bawah handle tea dengan cara membuka bagian bawah dengan kunci lalu bersihkan dengan air bersih,pastikan bagian dalam part tidak ada yang hilang lalu pasang kembali dan cek kembali handle tea dengan cara yang sama
KALIBRASI TEA MACHINE
Cek peralatan kalibrasi tea
Timer yang sudah di kalibrasi Measuring 500 cc
Measuring 100 cc
Handle tea
Langkah langkah melakukan kalibrasi tea machine 250cc
Pasang handle tea di tea machine
Tekan dan tahan tombol start/stop Hingga LED berkedip Siapkan timer simpan MC 500 pada strainer
Tekan tombol 250cc di tea kopi machine bersaman dengan tombol timer Ikuti panduan table waktu Di bawah ini
Detik 1 FLOW 5 STOP 11 FLOW 18 STOP 22 FLOW 29 STOP 34 FLOW 40 STOP 45 FLOW
Setelah detik ke 45 lihat MC500 jika air sudah di level 250cc maka tekan Stop
Langkah langkah melakukan kalibrasi tea machine 120 & 150cc
Pasang handle tea di tea machine
Tekan dan tahan tombol start/stop Hingga LED berkedip Siapkan timer simpan MC 500 pada strainer
Tekan tombol 120/150cc di tea kopi machine bersaman dengan tombol timer Ikuti panduan table waktu Di bawah ini
Detik 1 FLOW 3 STOP 15 FLOW 19 STOP 30 FLOW 34 STOP 50 FLOW
KALIBRASI COFFE MACHINE
Cek perlengkapan kalibrasi
Measuring 500cc Measuring 100 cc Handle coffe
Langkah langkah melakukan kalibrasi coffe machine 60cc
Pasang handle coffe di coffe machine
Tekan dan tahan tombol start/stop Hingga LED berkedip
Tekan tombol 60cc hasil akhir harus 60+30 cc maka air di measuring cup harus 90 cc Jika air sudah di level 90 cc tekan tombol start/stop untuk menyimpan settingan
langkah melakukan kalibrasi coffe machine 100cc
Pasang handle coffe di coffe machine
Tekan dan tahan tombol start/stop Hingga LED berkedip
Tekan tombol 100cc hasil akhir harus 100+30 cc maka air di measuring cup harus 130 cc Jika air sudah di level 130 cc tekan tombol start/stop untuk menyimpan settingan
langkah melakukan kalibrasi coffe machine 120cc
Pasang handle coffe di coffe machine
Tekan dan tahan tombol start/stop Hingga LED berkedip
Tekan tombol 120cc hasil akhir harus 120+30 cc maka air di measuring cup harus 150 cc Jika air sudah di level 150 cc tekan tombol start/stop untuk menyimpan settingan
KALIBRASI COFFE GRINDER
Cek perlengkapan
Measuring cup 100cc Obeng
Handle coffe
Step step kalibrasi Coffe Grinder
Ambil bubuk kopi yang sudah di giling masukan pada handle kopi Ratakan dengan temper dengan 3x putaran
Pasang handle kopi ke mesin kopi siapkan measuring 100cc dibawah handle kopi Seduh kopi tersebut dengan menekan tombol 60cc
Note : standart waktu penyeduhan kopi adalah 20-30 detik apabila waktu kurang dari 20 detik maka hasil grinder terlalu kasar,jika waktu lebih dari 30 detik maka grinder terlalu halus lakukan kalibrasi jika grinder terlalu kasar/terlalu halus.perhatikan panah acuan setting di kopi grinder jika kopi terlalu kasar buka baut pengunci putar tuas kearah FINE jika terlalu halus putar tuas kearah COARSE.
KALIBRASI TEA BREWER
Cek perlengkapan
Mc 5000cc
Step step kalibrasi tea brewer
Hidupkan machine tea brewer
Siapkan Mc 5000cc dibawah nozzle tea brewer
Tekan menu lalu pilih angka nol untuk fast cooling tunggu hingga Mc 5000cc terisi Jika Mc 5000 cc tidak terisi penuh lakukan setting
Tekan ENTER lalu pilih menu ”flow meter unit calibration” di display tea brewer
Apabila MC 5000cc tidak terisi penuh maka angka pada layar dikurangi,jika melebihi dari 5000cc angka pada layar di tambah.
Tekan tombol ESC kemudian tekan tombol MENU lalu tekan Tombol 0 ( NOL ) untuk melakukan fast cooling lagi
Tekan tombol menu pilih “standby temperature” suhu pada layar harus menunjukan angka 088’C Tekan ENTER pilih Menu BREW SETUP masukan pasword “0000”

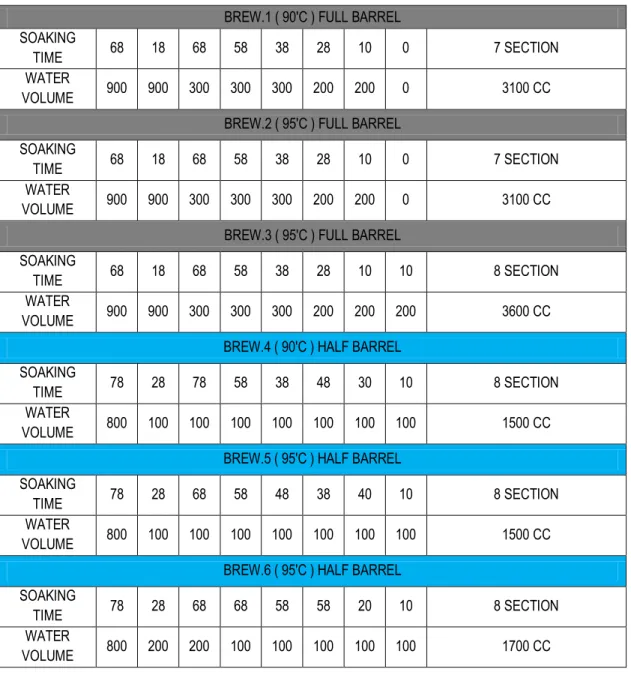

TABLE TEA BREWING SETTING
BREW.1 ( 90'C ) FULL BARRELSOAKING
TIME 68 18 68 58 38 28 10 0 7 SECTION
WATER
VOLUME 900 900 300 300 300 200 200 0 3100 CC BREW.2 ( 95'C ) FULL BARREL
SOAKING
TIME 68 18 68 58 38 28 10 0 7 SECTION
WATER
VOLUME 900 900 300 300 300 200 200 0 3100 CC BREW.3 ( 95'C ) FULL BARREL
SOAKING
TIME 68 18 68 58 38 28 10 10 8 SECTION
WATER
VOLUME 900 900 300 300 300 200 200 200 3600 CC BREW.4 ( 90'C ) HALF BARREL
SOAKING
TIME 78 28 78 58 38 48 30 10 8 SECTION
WATER
VOLUME 800 100 100 100 100 100 100 100 1500 CC BREW.5 ( 95'C ) HALF BARREL
SOAKING
TIME 78 28 68 58 48 38 40 10 8 SECTION
WATER
VOLUME 800 100 100 100 100 100 100 100 1500 CC BREW.6 ( 95'C ) HALF BARREL
SOAKING
TIME 78 28 68 68 58 58 20 10 8 SECTION
WATER
Terdapat 6 key brew set up pertama pilih 1st key brew set up
pilih pada layar 1st key brew set up
pilih temperature nilai pada layar harus sesuai denga tabel pilih brew cycle nilai pada layar harus sesuai dengan tabel pilih soak time kemudian pilih “muit segment_soak on
terdapat 7 segment soak time pilih semua segment kemudian nilai yang tertera harus sesuai denga tabel
pilih brew volume kemudian pilih “muit segment” on terdapat 7 segment brew volume nilai yang tertera harus sesuai dengan tabel
pilih ESC kemudian pilih key brew setup yang kedua lakukan langkah seperti yang pertama
lakukan langkah langkah ini hingga 6 key brew set up,periksa dengan teliti agar tidak ada langkah yang terlewat
key brew set up 3-6 memiliki brewcycle 8,ubah brew cycle menjadi 8 pada key brew set up 3-6 lakukan tes pada no.2,air akan keluar pada suhu 95’c dan air akan keluar 3100cc
lakukan tes pada no.3 air akan keluar pada suhu 95’ dan air akan keluar 3600c
SMART COOKER KALIBRATION
Langkah langkah kalibrasi smartcooker
tekan tombol power kemudian tekan tombol reguler pearl
tekan tombol set up kemudian masukan pasword “89227091” lalu tekan ENTER tekan tombol setting kemudian sesuaikan nilai pada layar dengan nilai yang pada
tabel,kemudian tekan save
PARAMETER.1 REGULER PEARL Boiling temp °C Overtime Boiling (M) Before Alarm (S) Alarm (S) Cooking.1 temp °C Cooking.1 time (M) 98 60 5.0 180 98 5 Heating on (S) Heating of (S) Cooking.2 temp °C Cooking.2 time (M) Heating on (S) Heating of (S) 7.0 1.0 98 15 4.0 10.0 Cooking.3 temp °C Cooking.3 time (M) Heating on (S) Heating of (S) Mixing on (s) Mixing of (s) 98 10 8.0 12.0 10.0 25.0 Stewing temp °C Stewing
Time (M) Heating on (S) Heating of (S) Alarm (S) Finish
98 35 2.0 5.0 30.0
Tekan previous page,kemudian sesuaikan dengan nilai parameter yang ada di tabel kemudian tekan previous
LANGKAH LANGKAH PENGGANTIAN WATER FILTER
1. FILTER BIGBLUE
Filter Bigblue berfungsi untuk menyaring partikel kotoran berukuran 15µm keatas pada air,diletakan pada
bagian depan sebagai penyaring awal partikel yang biasanya kasat mata,seperti lumpur,lumut,endapan dll
Filter E20 Berfungsi untuk menyaring partikel kotoran ukuran 1-5µm diletakan dibagian sebelum filter MC2
umumnya menyaring partikel yang lebih kecil yang mungkin lolos dari filter Bigblue
Cek peralatan yang akan di gunakan
Ring bracket ( untuk membuka housing filter ) Measuring cup 5000cc
Spons untuk mencuci housing yang kotor Filter bigblue dan filter E20
Langkah langkah penggantian filter BIGBLUE dan E20
Matikan power pompa pendorong
Tutup valve sebelum filter bigblue atau valve 2 sebelum filter E20
Buang tekanan air dengan membuka kran sink lihat indikator pressure gauge harus di angka nol Lepaskan housing filter perhatikan seal dibagian atas housing agar tidak hilang
Buang sisa air di housing dan buang filter bekas pemakaian Bersihkan /Cuci housing dengan sabun lalu bilas dengan air
Lakukan flushing dengan membuka valve 1,siapkan MC 5000 dibawah Housing lakukan proses ini hingga air jernih
ganti filter bigblue dan E20 usahakan catridge tidak tersentuh tangan
tuang air kedalam housing dengan measuring cup 5000 hingga filter terangkat
pasang kembali housing head dan pastikan karet seal pada tempatnya,putar lalu kencangkan dengan menggunakan kunci filter
buka 25% valve 1 untuk bigblue valve 2 untuk E20 selama 15 menit
tekan tombol udara pada head housing yang warna merah baik pada bigblue maupun pada filter E20 setelah 15 menit buka full valve 1 untuk bigblue dan valve 2 untuk filter E20 dan pasang kembali kabel
power pompa
2. FILTER EVERPURE MC 2
FILTER EVERPURE MC2 filter yang berisi karbon aktif ini berfungsi untuk menghilangkan bau rasa dan warna
( partikel yang tak kasat mata yang mungkin terbawa dari air baku serta lolos dari filter filter sebelumnya ) juga untuk menahan bakteri ecoli supaya tidak lolos ke tahap selanjutnya partikel yang di saring berukuran 0,5µm keatas
Berikut langkah langkah penggantian filter EVERPURE MC2
Matikan pompa pendorong
Matikan valve sebelum ke filter MC2
Buang tekanan air sambil membuka kran sink lihat indikator pressure gauge harus di angka nol Lepaskan filter MC2 dengan cara memutar ke kiri dan perhatikan seal karet MC 2 agar tidak hilang Siapkan MC 5000 dibawah housing lakukan flushing dengan membuka valve hingga air jernih
Pasang filter MC2 yang baru dengan cara dorong keatas dan putar kekanan sekali perhatikan konektor pada head house
Buka 20% valve selama 20 menit dalam keadaan keran sink terbuka Tekan tombol udara pada head filter
FILTER SRX berisi bubuk katalisator unutk bereaksi dengan senyawa senyawa penyebab terjadinya kerak pada
equipment dan saluran pembawa air di store
Berikut langkah langkah penggantian FILTER SRX
Matikan kabel pompa pendorong Tutup valve 2 sebelum ke filter SRX
Buang tekanan air dengan membuka kran sink pastikan indikator di pressure gauge diangka nol Lepaskan filter SRX pastikan seal karet housing tidak hilang
Siapkan MC5000 di bawah housing lakukan flushing hingga air jernih Pasang filter SRX yang baru perhatikan head housing dan catridge Pasang housing filter SRX pastikan karet seal terpasang di head housing Buka valve 25% selama 15 menit dalam keadaan keran sink terbuka Tekan tombol udara pada head filter
Setelah 15 menit buka full valve dan pasang kembali kabel power pompa
FILTER GE10
Cek perlengkapan
Filter CTO karbon
Filter Sedimen
UDF carbon
Ring Bracket
Spoons
Sabun
Mc 5000Langkah langkah penggantian filter GE10
Tutup valve sebelum filter untuk mematikan air menuju filter
Buang tekanan air dengan membuka kran sink pastikan indikator di pressure gauge diangka nol Buka housing filter 1 atau sedimen dengan menggunakan ring bracket
Keluarkan sisa air dan keluarkan catridgefilter yang telah di pakai
Cuci housing menggunakan spons sabun dan bilas dengan air mengalir hingga bersih Siapkan mc 5000 dibawah head housing lakukan flushing sebanyak 3x hingga air jernih Buka housing filter 2 atau UDF Carbon dengan menggunakan ring bracket
Keluarkan sisa air dan keluarkan catridge filter yang telah di pakai
Cuci housing menggunakan spons sabun dan bilas dengan air mengalir hingga bersih Buka housing filter 3 atau filter CTO Carbon dengan menggunakan ring bracket Keluarkan sisa air dan keluarkan catridge filter yang telah di pakai
Cuci housing menggunakan spons sabun dan bilas dengan air mengalir hingga bersih Masukan catridge filter pada housing 1 usahakan catridge tidak tersentuh tangan Isi filter dengan menggunakan air sampai filter terangkat
Pasang housing 1 pada headnya pastikan karet seal pada housing terpasang dan kencangkan dengan menggunakan ring bracket
Pasang catridge UDF Carbon pada housing 2,pastikan pemasangan tidak terbalik yang ada karet bagian atas
Pasang housing catridge UDF carbon pada headnya,kunci dengan ring pengunci
Siapkan measuring 5000 lakukan flushing filter CTO carbon, 3x hingga air jernih dengan membuka valve Pasang catrdige CTO Carbon pada housing 3,pastikan catridge tidak langsung tersentuh tangan pastikan
pemasangan tidak terbalik yang ada karet bagian atas
Pasang housing CTO Carbon pada headnya kunci dengan ring pengunci
Buka valve perlahan hingga 25% selama 15 menit dengan keadaan kran sink terbuka Setelah 15 menit buka full valve dan tutup keran sink catat tanggal penggantian
Note : penggantian filter wajib di lakukan sebelum operational store atau setelah operational store dilarang
keras mengganti filter saat operational karna akan menggangu suplai air pada saat operational BIGBLUE : penggantian filter bigblue di lakukan apabila pressure gauge 2 lebih kecil dari pressure gauge 1
maximal penggantian 6 bulan catat tanggal penggantian
E20 : maximal penggantian 2 minggu atau noda kotoran sudah ada di tengah filter dan catat tanggal
penggantiannya
MC2 : penggantian filter maximal apabila filter telah di aliri air sebanyak 68 meter/kubik.makimal pemakaian 6
bulan,catat meter air dan tanggal penggantian
SRX : maximal penggantian 6 bulan atau apabila scaling atau
FILTER GE 10 : penggantian filter di lakukan apabila catridge sudah kotor ,maksimal penggntian filter sedimen 1
bulan maksimal pemakain catridge carbon 2 minggu
Filter CTO dan UDF Carbon : berfungsi untuk menyerap atau menghilangkan air yang berbau logam,bau klorin
atau bau kaporit dengan kepadatan yang lebih rendah
Filter sedimen 10 inch : berfungsi menyaring air dari kandungan lumpur,pasir,tanah dapat menyaring partikel
