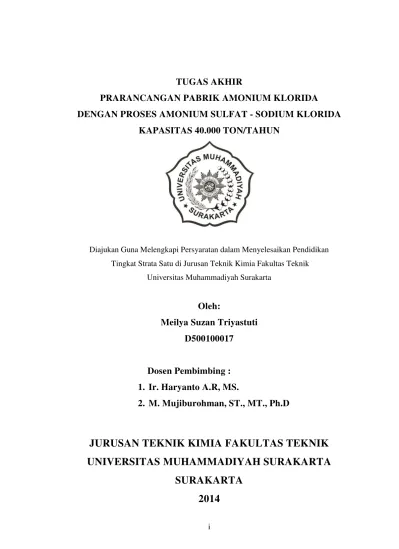

TUGAS AKHIR

PRARANCANGAN PABRIK AMONIUM KLORIDA

DENGAN PROSES AMONIUM SULFAT

-

SODIUM KLORIDA

KAPASITAS 40.000 TON/TAHUN

Diajukan Guna Melengkapi Persyaratan dalam Menyelesaikan Pendidikan Tingkat Strata Satu di Jurusan Teknik Kimia Fakultas Teknik

Universitas Muhammadiyah Surakarta

Oleh:

Meilya Suzan Triyastuti

D500100017

Dosen Pembimbing :

1. Ir. Haryanto A.R, MS.

2. M. Mujiburohman, ST., MT., Ph.D

JURUSAN TEKNIK KIMIA FAKULTAS TEKNIK

UNIVERSITAS MUHAMMADIYAH SURAKARTA

(2)

ii

HALAMAN PENGESAHAN

UNIVERSITAS MUHAMMADIYAH SURAKARTA

FAKULTAS TEKNIK

JURUSAN TEKNIK KIMIA

Surakarta, Juli 2014

Menyetujui,

Dosen Pembimbing I

Ir. Haryanto A.R, MS.

NIDN : 0005076302

Dosen Pembimbing II

M. Mujiburohman,ST., MT., PhD.

NIDN : 0608087301 Mengetahui,

Dekan Teknik

Ir. Sri Sunaryono MT., PhD.

NIDN : 0630126302

Ketua Program Studi

Rois Fatoni ST., MSc., PhD.

NIDN : 0603027401

Nama : Meilya Suzan Triyastuti

Nim : D500100017

Judul Tugas Prarancangan Pabrik : Prarancangan Pabrik Amonium Klorida dengan Proses Amonium Sulfat-Sodium KloridaKapasitas 40.000 Ton/Tahun

Dosen Pembimbing : 1. Ir. Haryanto A.R, MS.

(3)

PERNYATAAN ORIGINALITAS

Saya menyatakan bahwa tugas akhir ini adalah hasil pekerjaan saya sendiri dan sepanjang

sepengetahuan saya tidak berisi materi yang dipublikasikan atau ditulis orang lain atau telah

dipergunakan dan diterima sebagai persyaratan menyelesaikan studi di Universitas ini, kecuali

pada bagian–bagian tertentu yang telah dinyatakan dalam teks.

Apabila tugas akhir ini merupakan jiplakan dan atau penelitian karya ilmiah lain, maka

saya siap menerima sanksi baik secara akademis maupun hukum.

Yang Menyatakan,

(4)

iii

KATA PENGANTAR

Syukur Alhamdulillah, segala puji hanya bagi Allah SWT, hanya karena rahmat dan hidayah – NYA , penulis akhirnya dapat menyelesaikan penyusunan laporan Tugas Akhir dengan judul “Prarancangan Pabrik Amonium Klorida dengan Proses Amonium Sulfat-Sodium Klorida dengan kapasitas 40.000 Ton/tahun”.

Dalam penyusunan tugas akhir ini penulis memperoleh banyak bantuan baik berupa dukungan moral maupun spiritual dari berbagai pihak. Oleh karena itu sudah sepantasnya penulis mengucapkan terima kasih kepada:

1. Ir. Haryanto AR, M.S. selaku dosen pembimbing I dan M. Mujiburohman, ST., MT., Ph.D selaku dosen pembimbing II atas bimbingan dan bantuannya dalam penulisan tugas akhir.

2. Dosen penguji dalam ujian pendadaran tugas akhir “Prarancangan Pabrik Amonium Klorida dengan Proses Amonium Sulfat-Sodium Klorida dengan kapasitas 40.000 Ton/tahun”.

3. Segenap civitas akademika, atas semua bantuannya.

4. Kedua orang tua dan keluarga atas dukungan, doa, materi, dan semangat yang senantiasa diberikan tanpa kenal lelah.

5. Teman - teman seperjuangan teknik kimia 2010.

Penulis menyadari bahwa laporan tugas akhir ini masih jauh dari sempurna. Oleh karena itu penulis membuka diri terhadap segala saran dan kritik yang membangun. Semoga laporan tugas akhir ini dapat bermanfaat bagi penulis dan pembaca sekalian.

(5)

iv
