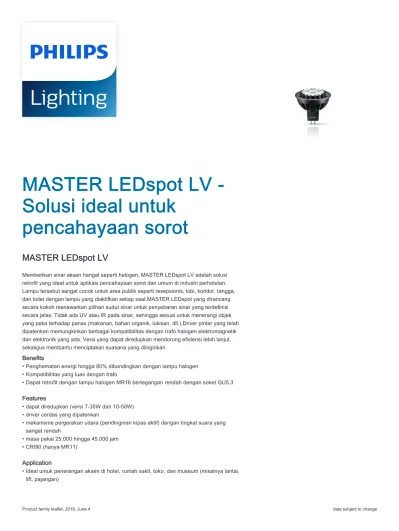

MASTER LEDspot LV
-Solusi ideal untuk
pencahayaan sorot
MASTER LEDspot LV
Memberikan sinar aksen hangat seperti halogen, MASTER LEDspot LV adalah solusi
retrofit yang ideal untuk aplikasi pencahayaan sorot dan umum di industri perhotelan.
Lampu tersebut sangat cocok untuk area publik seperti resepsionis, lobi, koridor, tangga,
dan toilet dengan lampu yang diaktifkan setiap saat.MASTER LEDspot yang dirancang
secara kokoh menawarkan pilihan sudut sinar untuk penyebaran sinar yang terdefinisi
secara jelas. Tidak ada UV atau IR pada sinar, sehingga sesuai untuk menerangi objek
yang peka terhadap panas (makanan, bahan organik, lukisan, dll.).Driver pintar yang telah
dipatenkan memungkinkan berbagai kompatibilitas dengan trafo halogen elektromagnetik
dan elektronik yang ada. Versi yang dapat diredupkan mendorong efisiensi lebih lanjut,
sekaligus membantu menciptakan suasana yang diinginkan.
Benefits
• Penghematan energi hingga 80% dibandingkan dengan lampu halogen
• Kompatibilitas yang luas dengan trafo
• Dapat retrofit dengan lampu halogen MR16 bertegangan rendah dengan soket GU5.3
Features
• dapat diredupkan (versi 7-35W dan 10-50W)
• driver cerdas yang dipatenkan
• mekanisme pergerakan udara (pendinginan kipas aktif) dengan tingkat suara yang
sangat rendah
• masa pakai 25.000 hingga 45.000 jam
• CRI90 (hanya MR11)
Application
• Ideal untuk penerangan aksen di hotel, rumah sakit, toko, dan museum (misalnya lantai,
lift, pajangan)
Versions
Dimensional drawing
D
C
Product D C MASTER LED 5.5-50W 3000K MR16 36D 50.2 mm 49 mm MASTER LED 5.5-50W 2700K MR16 24D 50.2 mm 49 mm MASTER LED 5.5-50W 3000K MR16 24D 50.2 mm 49 mm MASTER LED 4-35W 2700K MR16 24D 50 mm 49 mm MASTER LED 4-35W 2700K MR16 36D 50 mm 49 mm MASTER LED 4-35W 3000K MR16 24D 50 mm 49 mm MASTER LED 4-35W 3000K MR16 36D 50 mm 49 mmD
C
Product D C MASTER LED 4-20W 2700K 12V MR16 24D 50 mm 47.8 mm MASTER LED 6.5-50W 3000K 12V MR16 24D 49.9 mm 47.8 mmDimensional drawing
D
C
Product D C MAS LEDspotLV 3.5-20W 827 MR11 24D 35 mm 40 mmC
D
Product D CMASTER LED 7-50W 827 MR16 24D Dim 51 mm 51 mm
MASTER LED 7-50W 840 MR16 24D Dim 51 mm 51 mm
Pengoperasian dan Kelistrikan
Tegangan (Nom) 12 V
Waktu Mulai (Nom) 0.5 s
Informasi Umum
Siklus Sakelar 50000X
Teknis Lampu
LImf Di Akhir Masa Pakai Nominal (Nom) 70 %
Penyetujuan dan Aplikasi
Order Code Full Product Name
Penggunaan Energi kWh/1000 h Label Efisiensi Energi (EEL) 929000217608 MASTER LED 4-20W 2700K 12V MR16 24D 5 kWh A 929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D 7 kWh A 929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D 4 kWh A+ 929001145908 MASTER LED 5.5-50W 2700K MR16 24D - -929001146608 MASTER LED 5.5-50W 3000K MR16 36D - -929001146708 MASTER LED 5.5-50W 3000K MR16 24D -
-Order Code Full Product Name
Penggunaan Energi kWh/1000 h Label Efisiensi Energi (EEL) 929001147408 MASTER LED 4-35W 2700K MR16 24D 4 kWh A+ 929001147508 MASTER LED 4-35W 2700K MR16 36D 4 kWh A+ 929001147608 MASTER LED 4-35W 3000K MR16 36D 4 kWh A+ 929001147708 MASTER LED 4-35W 3000K MR16 24D 4 kWh A+ 929001152808 MASTER LED 7-50W 827 MR16 24D Dim 8 kWh A 929001153008 MASTER LED 7-50W 840 MR16 24D Dim 8 kWh A
Kontrol dan Peredupan
Order Code Full Product Name Dapat diredupkan
929000217608 MASTER LED 4-20W 2700K 12V MR16 24D TIDAK
929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D TIDAK
929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D TIDAK
929001145908 MASTER LED 5.5-50W 2700K MR16 24D salah
929001146608 MASTER LED 5.5-50W 3000K MR16 36D salah
929001146708 MASTER LED 5.5-50W 3000K MR16 24D salah
Order Code Full Product Name Dapat diredupkan
929001147408 MASTER LED 4-35W 2700K MR16 24D TIDAK
929001147508 MASTER LED 4-35W 2700K MR16 36D TIDAK
929001147608 MASTER LED 4-35W 3000K MR16 36D TIDAK
929001147708 MASTER LED 4-35W 3000K MR16 24D TIDAK
929001152808 MASTER LED 7-50W 827 MR16 24D Dim YA
929001153008 MASTER LED 7-50W 840 MR16 24D Dim YA
Pengoperasian dan Kelistrikan
Order Code Full Product Name
Frekuensi Input Watt yang Setara Daya (Terukur) (Nom) 929000217608 MASTER LED 4-20W 2700K 12V MR16 24D 50 hingga 60 Hz 20 W 4 W 929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D 50 hingga 60 Hz 50 W 6.5 W 929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D 50 hingga 60 Hz 20 W 3.5 W 929001145908 MASTER LED 5.5-50W 2700K MR16 24D - 50 W 5.5 W 929001146608 MASTER LED 5.5-50W 3000K MR16 36D - 50 W 5.5 W 929001146708 MASTER LED 5.5-50W 3000K MR16 24D - 50 W 5.5 W
Order Code Full Product Name
Frekuensi Input Watt yang Setara Daya (Terukur) (Nom) 929001147408 MASTER LED 4-35W 2700K MR16 24D - 35 W 4 W 929001147508 MASTER LED 4-35W 2700K MR16 36D - 35 W 4 W 929001147608 MASTER LED 4-35W 3000K MR16 36D - 35 W 4 W 929001147708 MASTER LED 4-35W 3000K MR16 24D - 35 W 3.4 W 929001152808 MASTER LED 7-50W 827 MR16 24D Dim - 50 W 7 W 929001153008 MASTER LED 7-50W 840 MR16 24D Dim - 50 W 7 W
Informasi Umum
Order Code Full Product Name
Tutup-Dasar Nominal Masa Pakai (Nom) Nilai Masa Pakai (Jam) 929000217608 MASTER LED 4-20W 2700K 12V MR16 24D GU5.3 45000 h 45000 h 929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D GU5.3 25000 h 25000 h 929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D GU4 40000 h 40000 h 929001145908 MASTER LED 5.5-50W 2700K MR16 24D GU5.3 25000 h 25000 h 929001146608 MASTER LED 5.5-50W 3000K MR16 36D GU5.3 25000 h 25000 h 929001146708 MASTER LED 5.5-50W 3000K MR16 24D GU5.3 25000 h 25000 h
Order Code Full Product Name
Tutup-Dasar Nominal Masa Pakai (Nom) Nilai Masa Pakai (Jam) 929001147408 MASTER LED 4-35W 2700K MR16 24D GU5.3 25000 h 25000 h 929001147508 MASTER LED 4-35W 2700K MR16 36D GU5.3 25000 h 25000 h 929001147608 MASTER LED 4-35W 3000K MR16 36D GU5.3 25000 h 25000 h 929001147708 MASTER LED 4-35W 3000K MR16 24D GU5.3 25000 h 25000 h 929001152808 MASTER LED 7-50W 827 MR16 24D Dim GU5.3 40000 h 40000 h 929001153008 MASTER LED 7-50W 840 MR16 24D Dim GU5.3 40000 h 40000 h
Teknis Lampu (1/2)
Order Code Full Product Name
Sudut Cahaya (Nom) Kode Warna Suhu Warna Terkorelasi (Nom) Indeks Renderasi Warna (Nom) Distribusi Cahaya Fluks Cahaya (Nom) Fluks Cahaya (Terukur) (Nom) 929000217608 MASTER LED 4-20W 2700K 12V MR16 24D 24 ° 827 2700 K 80 - 210 lm 210 lm 929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D 24 ° 830 3000 K 80 24D 390 lm 390 lm
Order Code Full Product Name Sudut Cahaya (Nom) Kode Warna Suhu Warna Terkorelasi (Nom) Indeks Renderasi Warna (Nom) Distribusi Cahaya Fluks Cahaya (Nom) Fluks Cahaya (Terukur) (Nom) 929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D 24 ° 827 2700 K 80 - 210 lm 210 lm 929001145908 MASTER LED 5.5-50W 2700K MR16 24D 24 ° 827 2700 K 80 - 415 lm 415 lm 929001146608 MASTER LED 5.5-50W 3000K MR16 36D 36 ° 830 3000 K 80 - 425 lm 425 lm 929001146708 MASTER LED 5.5-50W 3000K MR16 24D 24 ° 830 3000 K 80 - 425 lm 425 lm 929001147408 MASTER LED 4-35W 2700K MR16 24D 24 ° 827 2700 K 80 24D 240 lm 240 lm 929001147508 MASTER LED 4-35W 2700K MR16 36D 36 ° 827 2700 K 80 36D 240 lm 240 lm 929001147608 MASTER LED 4-35W 3000K MR16 36D 36 ° 830 3000 K 80 36D 240 lm 240 lm 929001147708 MASTER LED 4-35W 3000K MR16 24D 24 ° 830 3000 K 80 24D 240 lm 240 lm
929001152808 MASTER LED 7-50W 827 MR16 24D Dim 24 ° 827 2700 K 80 24D 420 lm
-929001153008 MASTER LED 7-50W 840 MR16 24D Dim 24 ° 940 4000 K 90 24D 460 lm
-Teknis Lampu (2/2)
Order Code Full Product Name
Intensitas Cahaya (Nom) Tingkat Sudut Pencahayaan 929000217608 MASTER LED 4-20W 2700K 12V MR16 24D 1000 cd 24 ° 929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D 2030 cd 24 ° 929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D 1000 cd 24 ° 929001145908 MASTER LED 5.5-50W 2700K MR16 24D 1800 cd 24 ° 929001146608 MASTER LED 5.5-50W 3000K MR16 36D 1000 cd 36 ° 929001146708 MASTER LED 5.5-50W 3000K MR16 24D 1800 cd 24 °
Order Code Full Product Name
Intensitas Cahaya (Nom) Tingkat Sudut Pencahayaan 929001147408 MASTER LED 4-35W 2700K MR16 24D 1000 cd 24 ° 929001147508 MASTER LED 4-35W 2700K MR16 36D 550 cd 36 ° 929001147608 MASTER LED 4-35W 3000K MR16 36D 600 cd 36 ° 929001147708 MASTER LED 4-35W 3000K MR16 24D 1000 cd 24 ° 929001152808 MASTER LED 7-50W 827 MR16 24D Dim 2100 cd 24 ° 929001153008 MASTER LED 7-50W 840 MR16 24D Dim 2300 cd 24 °
Mekanis dan Housing
Order Code Full Product Name Bentuk Bohlam
929000217608 MASTER LED 4-20W 2700K 12V MR16 24D MR16 929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D MR16 929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D MR11 929001145908 MASTER LED 5.5-50W 2700K MR16 24D MR16 929001146608 MASTER LED 5.5-50W 3000K MR16 36D MR16 929001146708 MASTER LED 5.5-50W 3000K MR16 24D MR16
Order Code Full Product Name Bentuk Bohlam
929001147408 MASTER LED 4-35W 2700K MR16 24D MR16
929001147508 MASTER LED 4-35W 2700K MR16 36D MR16
929001147608 MASTER LED 4-35W 3000K MR16 36D MR16
929001147708 MASTER LED 4-35W 3000K MR16 24D MR16
929001152808 MASTER LED 7-50W 827 MR16 24D Dim MR16
929001153008 MASTER LED 7-50W 840 MR16 24D Dim MR16
Suhu
Order Code Full Product Name T-Case Maksimum (Nom)
929000217608 MASTER LED 4-20W 2700K 12V MR16 24D -929000218108 MASTER LED 6.5-50W 3000K 12V MR16 24D -929001123802 MAS LEDspotLV 3.5-20W 827 MR11 24D 94 °C 929001145908 MASTER LED 5.5-50W 2700K MR16 24D 95 °C 929001146608 MASTER LED 5.5-50W 3000K MR16 36D 95 °C 929001146708 MASTER LED 5.5-50W 3000K MR16 24D 95 °C
Order Code Full Product Name T-Case Maksimum (Nom)
929001147408 MASTER LED 4-35W 2700K MR16 24D 65 °C
929001147508 MASTER LED 4-35W 2700K MR16 36D 65 °C
929001147608 MASTER LED 4-35W 3000K MR16 36D 65 °C
929001147708 MASTER LED 4-35W 3000K MR16 24D 65 °C
929001152808 MASTER LED 7-50W 827 MR16 24D Dim 92 °C
Light Distribution Diagrams
0º 30º 30º 60º 90º 60º 90º 180º 120º 400 200 800 1000 600 (cd) 120º 0º 30º 30º 60º 90º 60º 90º (cd) 120º 180º 120º 2000 2500 1000 500 1500 3000 0º 30º 30º 60º 90º 60º 90º (cd) 120º 180º 120º 1000 1250 500 250 750 1500 (cd) 0o 180o 30o o 30 60o o 60 90o o 90 120o o 120 500 1000 1500 2000 2500 3000 (cd) 0o 180o 30o o 30 60o o 60 90o o 90 120o o 120 250 500 750 1000 1250 1500 (cd) 0o 180o 30o o 30 60o o 60 90o o 90 120o o 120 500 1000 1500 2000 0º 30º 30º 60º 90º 60º 90º (cd) 120º 180º 120º 1000 1250 500 250 750 1500 0º 30º 30º 60º 90º 60º 90º 180º 120º 300 150 600 750 450 (cd) 120º 0º 30º 30º 60º 90º 60º 90º (cd) 120º 180º 120º 1000 1250 500 250 750 1500 0º 30º 30º 60º 90º 60º 90º (cd) 120º 180º 120º 2000 2500 1000 500 1500 3000 0º 30º 30º 60º 90º 60º 90º (cd) 120º 180º 120º 2000 2500 1000 500 1500 3000Accent Diagrams
2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m Acce n t fa ct o r 2 5 10 15 30 50 100 Eh(lx) 25 50 100 250 500 1000 4m3m 2m 1m Acce n t fa ct o r 2 5 10 15 30 50 100 Eh(lx) 25 50 100 250 500 1000 4m3m 2m 1m Acce n t fa ct o r 2 5 10 15 30 50 100 Eh(lx) 25 50 100 250 500 1000 4m3m 2m 1m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 1m 4m 2m 3m 2 5 10 15 30 50 100 25 50 100 250 5001000 Eh(lx) 1m 4m 2m 3mBeam Diagrams
h (m) (lx) VBA1/ 2Imax d(m) 1.00 1000 0.43 1.50 444 0.64 2.00 250 0.85 2.50 160 1.06 3.00 111 1.28 3.50 82 1.49 4.00 63 1.70 4.50 49 1.91 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 2 x 12° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 14° VBA 0.50 0.75 1.00 1.25 1.50 1.75 1.99 2.24 K4 1/2E0 E0 h (m) (lx) VBA1/ 2Imax E0 d(m) 2030 902 508 325 226 166 127 1.00 1.50 2.00 2.50 3.00 3.50 4.00 4.50 100 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 2 x 12° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) /2 1E0 h (m) (lx) VBA1/ 2Imax d(m) 1.00 1004 1.50 446 2.00 251 2.50 161 3.00 112 3.50 82 4.00 63 4.50 50 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 2 x 12° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 34° VBA 1.35 2.02 2.70 3.37 4.05 4.72 5.40 6.07 K5 1/2E0 E0 NO VISIBLE SPOT h h(m)(m) (lx) VBA1/2Imax1/2E0
E0 d(m) K5 1.0 2.0 3.0 4.0 5.0 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 1.0 2122 0.73 0.35 1.5 943 1.09 0.53 2.0 530 1.46 0.71 2.5 339 1.82 0.88 3.0 236 2.18 1.06 3.5 173 2.55 1.23 4.0 133 2.91 1.41 4.5 105 3.28 1.59 0.35 0.53 0.71 0.88 1.06 1.23 1.41 1.59 2 x 10° max I 2 / 1 VBA 2 x 20° NO VISIBLE SPOT h h(m)
(m) (lx) VBA1/2Imax1/2E0
E0 d(m) K5 1.0 2.0 3.0 4.0 5.0 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 1.0 1126 0.73 1.5 500 1.09 2.0 281 1.46 2.5 180 1.82 3.0 125 2.18 3.5 92 2.55 4.0 70 2.91 4.5 56 3.28 0.54 0.80 1.07 1.34 1.61 1.88 2.14 2.41 0.61 0.92 1.22 1.53 1.83 2.14 2.45 2.75 2 x 17° max I 2 / 1 VBA 2 x 20° NO VISIBLE SPOT h h(m)
(m) (lx) VBA1/2Imax1/2E0
E0 d(m) K5 1.0 2.0 3.0 4.0 5.0 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 1.0 1888 0.73 1.5 839 1.09 2.0 472 1.46 2.5 302 1.82 3.0 210 2.18 3.5 154 2.55 4.0 118 2.91 4.5 93 3.28 0.39 0.58 0 78 0 97 1.17 1.36 1.56 1.75 0.39 0.58 0 78 0 97 1.17 1.36 1.56 1.75 2 x 11° max I 2 / 1 VBA 2 x 20° NO VISIBLE SPOT h (m) (lx) VBA1/ 2Imax d(m) 1.00 1060 1.50 471 2.00 265 2.50 170 3.00 118 3.50 87 4.00 66 4.50 52 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 0.39 0.58 0.78 0.97 1.17 1.36 1.56 1.75 2 x 12° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 20° VBA 0.73 1.09 1.46 1.82 2.18 2.55 2.91 3.28 K5 1/2E0 E0 NO VISIBLE SPOT h (m) (lx) VBA1/ 2Imax d(m) 1.00 758 1.50 337 2.00 190 2.50 121 3.00 84 3.50 62 4.00 47 4.50 37 0.50 0.75 1.00 1.25 1.50 1.75 1.99 2.24 0.54 0.80 1.07 1.34 1.61 1.88 2.14 2.41 2 x 15° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 20° VBA 0.73 1.09 1.46 1.82 2.18 2.55 2.91 3.28 K5 1/2E0 E0 NO VISIBLE SPOT h (m) (lx) VBA1/ 2Imax d(m) 1.00 799 1.50 355 2.00 200 2.50 128 3.00 89 3.50 65 4.00 50 4.50 39 0.50 0.75 1.00 1.25 1.50 1.75 1.99 2.24 0.54 0.80 1.07 1.34 1.61 1.88 2.14 2.41 2 x 15° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 20° VBA 0.73 1.09 1.46 1.82 2.18 2.55 2.91 3.28 K5 1/2E0 E0 NO VISIBLE SPOT h (m) (lx) VBA1/ 2Imax d(m) 1.00 1053 1.50 468 2.00 263 2.50 169 3.00 117 3.50 86 4.00 66 4.50 52 0.43 0.64 0.85 1.06 1.28 1.49 1.70 1.91 0.39 0.58 0.78 0.97 1.17 1.36 1.56 1.75 2 x 12° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 20° VBA 0.73 1.09 1.46 1.82 2.18 2.55 2.91 3.28 K5 1/2E0 E0 NO VISIBLE SPOT h (m) (lx) VBA1/ 2Imax d(m) 1.00 2828 1.50 1257 2.00 707 2.50 452 3.00 314 3.50 231 4.00 177 4.50 140 0.39 0.58 0.78 0.97 1.17 1.36 1.56 1.75 0.39 0.58 0.78 0.97 1.17 1.36 1.56 1.75 2 x 11° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 25° VBA 0.93 1.40 1.87 2.33 2.80 3.26 3.73 4.20 K5 1/2E0 E0 NO VISIBLE SPOT h (m) (lx) VBA1/ 2Imax d(m) 1.00 2569 1.50 1142 2.00 642 2.50 411 3.00 285 3.50 210 4.00 161 4.50 127 0.39 0.58 0.78 0.97 1.17 1.36 1.56 1.75 0.39 0.58 0.78 0.97 1.17 1.36 1.56 1.75 2 x 11° max I 2 / 1 h(m) 1.00 2.00 3.00 4.00 5.00 3.0 2.0 1.0 0.0 1.0 2.0 3.0 (m) 2 x 41° VBA 1.74 2.61 3.48 4.35 5.22 6.09 6.95 7.82 K5 1/2E0 E0 NO VISIBLE SPOT
