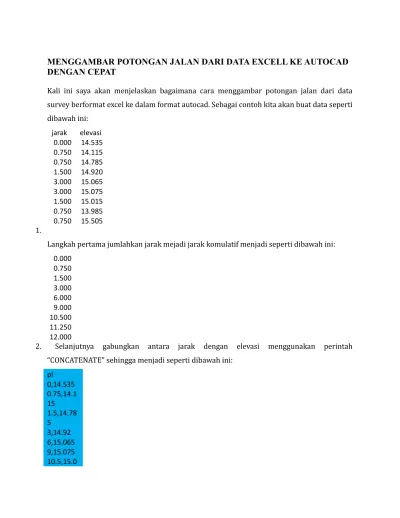

MENGGAMBAR POTONGAN JALAN DARI DATA EXCELL KE AUTOCAD
DENGAN CEPAT
Kali ini saya akan menjelaskan bagaimana cara menggambar potongan jalan dari data survey berformat excel ke dalam format autocad. Sebagai contoh kita akan buat data seperti dibawah ini: jarak elevasi 0.000 14.535 0.750 14.115 0.750 14.785 1.500 14.920 3.000 15.065 3.000 15.075 1.500 15.015 0.750 13.985 0.750 15.505 1.
Langkah pertama jumlahkan jarak mejadi jarak komulatif menjadi seperti dibawah ini: 0.000 0.750 1.500 3.000 6.000 9.000 10.500 11.250 12.000
2. Selanjutnya gabungkan antara jarak dengan elevasi menggunakan perintah “CONCATENATE” sehingga menjadi seperti dibawah ini:
pl 0,14.535 0.75,14.1 15 1.5,14.78 5 3,14.92 6,15.065 9,15.075 10.5,15.0
15 11.25,13. 985 12,15.505
3. Kemudian copy data tersebut dan paste kan pada kolom commad di autocad. Jangan lupa pl juga ikut dicopy
Jika langkahnya benar kan muncul gambar di autocad seperti berikut:
4. Buat garis datum dengan dengan menggunakan concatenate juga. Dengan urutan sebagai berikut : l 0,14.535 0,11 l 0.75,14.115 0.75,11 l 1.5,14.785 1.5,11 l 3,14.92 3,11 l 6,15.065 6,11 l 9,15.075 9,11 l 10.5,15.015 10.5,11 l 11.25,13.9 11.25,1
85 1
l 12,15.505 12,11
Kolom pertama merupakan perintah line pada autocad, kolom kedua merupakan koordinat awal garis dan kolom ketiga merupakan koordinat akhir garis datum. Kemudian copykan keautocad seperti langkah tadi. Sehingga gambar menjadi :
Transfer Koordinat dari Excel ke
Dalam AutoCAD
Juni 2010 M S S R K J S « Feb Jul » 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1819 20 21 22 2324 25 26 27 2829 30Muralaranshaki
RSS - Pos RSS - KomentarDaftar Isi
Rumus perhitungan koordinat pd theodolite
Transfer Koordinat dari Excel ke Dalam AutoCAD Pengukuran dan Penghitungan Poligon
Istilah-Istilah Dalam Survey Pertambangan Dan Explorasi Sokkia Link
Sistem Koordinat dan Proyeksi Peta
Menghitung volume cut dan fill pada autocad land desktop Program Calcula...
Penentuan Posisi dengan GPS
Flickr Photos
Lebih Banyak Foto
Blogroll
WordPress.org WordPress.comKategori
KategoriLand Development
KOmonitas OMong DOang
Buat Lencana Anda
Langganan
Masukkan alamat surel Anda untuk berlangganan blog ini dan menerima pemberitahuan tulisan-tulisan baru melalui email.
Bergabunglah dengan 513 pengikut lainnya
Klik tertinggi
Tidak ada Home Jasa Facebook AutoCad Berita Terkini Download Civil Design Tutorial Kaba Kampuang Alat Ukur Lowongan Surveyor
Photo proyek
Lebih Banyak Foto
Gambar atau tampilan pada window AutoCAD pada dasarnya adalah kumpulan komponen titik dengan koordinat tertentu yang saling
berhubungan. Sebuah garis lurus akan terbentuk dengan menghubungkan dua buah titik dengan dua koordinat yang berbeda. Dengan kata lain
membentuk suatu gambar pada AutoCAD adalah menghubungkan kumpulan titik titik koordinat tertentu.
Suatu ketika mungkin kita mempunyai data koordinat pengukuran tanah dalam sistem koordinat UTM, biasanya perhitungan koordinat dilakukan dalam worksheet atau dengan kata lain data ukur berada dalam sheet excel. Cara paling sederhana memindahkan atau mentranfer koordinat ke dalam gambar autocad yaitu dengan meng-input atau memasukkan satu persatu koordinat tersebut scara manual, cara semacam ini akan akan sangat-sangat tidak efektif dan memakan waktu lama jika data yang ditransfer dalam jumlah yang besar. Ada cara yang lebih efisien untuk men-transfer data koordinat semacam ini dari excel dalam AutoAD.
Cara pertama adalah dengan membuat script langsung pada Worksheets dengan memanfaatkan fungsi-fungsi builtin seperti “Concatenate” yaitu fungsi worksheet excel untuk menggabungkan
isi cell dan atau menggabung character. Contoh cara men-transfer koordinat kedalam autocad dari excel sebagai berikut:
KOORDINAT No Profi l X Y Koordinat(X,Y) A.1 1 2 =CONCATENATE(B3,”,”,C3) A.2 3 1 =CONCATENATE(B4,”,”,C4) A.3 3 2 =CONCATENATE(B5,”,”,C5) A.4 5 4 =CONCATENATE(B6,”,”,C6) A.5 7 1 =CONCATENATE(B7,”,”,C7) A.6 8 1 =CONCATENATE(B8,”,”,C8) A7 10 2 =CONCATENATE(B9,”,”,C9)
Blok cell D3 s/d D9 lalu Copy, selanjutnya pada AutoCAD ketik PL kemudian tekan enter atau bisa juga dengan cara click icon polyline. Pada command window text terlihat teks “specify star point” (yang menyatakan agar kita memasukkan titik koordinat awal polyline), paste lalu enter. Maka pada window akan terbentuk grafik atau garis yang menghubungkan koordinat-koordinat sebagai mana yang kita masukan dalam Worksheets Excel. Cara semacam ini terbilang cara yang sederhana, namun cara tranfer koordinat seperti itu merupakan dasar untuk mempelajari cara tranfer koordinat
dengan cara yang ke dua yaitu dengan membuat Macro atau dengan Visual
Basic Aplication.
Transfer koordinat atau upload data koordinat dengan menggunakan program macro atau Visual
Basic Aplication (VBA) akan lebih komplek, kita karus mengerti dan memahami fungsi-fungsi
pada Macro disamping itu juga harus memahami “command line” pada AutoCAD. Tranfer koordinat menggunakan Program macro tidak serta merta langsung memindahkan koordinat kedalam autocad dari excel, melainkan menggunakan perantara script file (file dengan ekstensi.scr). Script file adalah kumpulan perintah atau command line dan variable-variable dengan nilai tertentu. Perintah-perintah tersebut akan dibaca serta di-eksekusi autocad sehingga menghasilkan ganbar yang akan terlihat secara visual.
Contoh Macro untuk membuat file script upload atau transfer koordinat dari excel kedalam autocad:
Sub Macro1() ‘ Macro Created 27/09/2005 by Edse Dim X(5000), Y(5000), Z(5000) Dim Napt(5000) As String Sheets(“XYZ”).Select jdat = Application.WorksheetFunction.CountA(Range(Cells(4, 2), Cells(5004, 2))) Cells(1, 2) = jdat Pi = Application.WorksheetFunction.Pi For r = 1 To jdat brs = 4 + (r – 1) X(r) = Cells(brs, 3) Y(r) = Cells(brs, 4) Z(r) = Cells(brs, 5) Napt(r) = Cells(brs, 2) Next Configurasi ‘=============Creat Point Symbol================================= Poin Print #1, “PDMODE” Write #1, 34 Print #1, “PDSIZE” Write #1, 1.5 For r = 1 To jdat Print #1, “Point” Write #1, X(r), Y(r) Next Elv For r = 1 To jdat Print #1, “TEXT” Print #1, “J” Print #1, “MC” Write #1, X(r), Y(r) Write #1, 3: Write #1, 0: Print #1, Format(Z(r), “#0.000”) Print #1, “”: Print #1, “”: Print #1, “” Next Profil For r = 1 To jdat Print #1, “TEXT” Print #1, “J” Print #1, “TC” Write #1, X(r), Y(r) – 0.5
Write #1, 3: Write #1, 0: Print #1, Napt(r) Print #1, “”: Print #1, “”: Print #1, “”
Next
Print #1, “zoom”: Print #1, “e” Close #1
End Sub
Sub Configurasi()
Print #1, “OSNAP”: Print #1, “OFF”
‘=========Setting line type scale======================================= Print #1, “LTSCALE”: Write #1, 1: Print #1, “”: Print #1, “”
‘==========Setting font============================================= Print #1, “STYLE”: Print #1, “ARIAL”: Print #1, “ARIAL”
Print #1, “”: Print #1, “”: Print #1, “”: Print #1, “” Print #1, “”: Print #1, “”: Print #1, “”: Print #1, “” Print #1, “”: Print #1, “”: Print #1, “”: Print #1, “” Print #1, “”: Print #1, “”: Print #1, “”: Print #1, “” Print #1, “”: Print #1, “”: Print #1, “”
Print #1, “”: Print #1, “” ‘SETTING NEW LAYER :
‘================== Layer Elvasi ================================= Print #1, “-LAYER”: Print #1, “N”: Print #1, “Elv”
Print #1, “C”: Print #1, “3”: Print #1, “Elv”
Print #1, “L”: Print #1, “CONTINUOUS”: Print #1, “Elv” Print #1, “Lw”: Print #1, “0.2”: Print #1, “Elv”
Print #1, “”: Print #1, “”: Print #1, “”
‘================== Layer Elvasi ================================= Print #1, “-LAYER”: Print #1, “N”: Print #1, “Profil”
Print #1, “C”: Print #1, “2”: Print #1, “Profil”
Print #1, “L”: Print #1, “CONTINUOUS”: Print #1, “Profil” Print #1, “Lw”: Print #1, “0.2”: Print #1, “Profil”
Print #1, “”: Print #1, “”: Print #1, “”
‘=================Layer Point================================== Print #1, “-LAYER”: Print #1, “N”: Print #1, “Point_Symbol”
Print #1, “C”: Print #1, “1”: Print #1, “Point_Symbol”
Print #1, “L”: Print #1, “CONTINUOUS”: Print #1, “Point_Symbol” Print #1, “Lw”: Print #1, “0.2”: Print #1, “Point_Symbol”
Print #1, “”: Print #1, “”: Print #1, “” End Sub
Sub Profil()
Print #1, “-LAYER”: Print #1, “S”: Print #1, “Profil” Print #1, “”: Print #1, “”: Print #1, “”
Print #1, “”: Print #1, “” End Sub
Print #1, “-LAYER”: Print #1, “S”: Print #1, “Elv” Print #1, “”: Print #1, “”: Print #1, “”
Print #1, “”: Print #1, “” End Sub
Sub Poin()
Print #1, “-LAYER”: Print #1, “S”: Print #1, “Point_Symbol” Print #1, “”: Print #1, “”: Print #1, “”
Print #1, “”: Print #1, “” End Sub
Sub Gbr()
Dim NFile As String
NFile = FrmInsert.CommonDialog1.Filename Open NFile For Output As #1
Macro1 End Sub Sub Plot() FrmInsert.Show End Sub
Contoh file lengkap untuk upload koordinat x,y kedalam autoCAD dari Excel atau transfer koordinat dari excel kedalam autocad ada di sini
MENGGAMBAR POTONGAN JALAN DARI DATA EXCELL KE AUTOCAD
DENGAN CEPAT
Kali ini saya akan menjelaskan bagaimana cara menggambar potongan jalan dari data survey berformat excel ke dalam format autocad. Sebagai contoh kita akan buat data seperti dibawah ini: jarak elevasi 0.000 14.535 0.750 14.115 0.750 14.785 1.500 14.920 3.000 15.065 3.000 15.075 1.500 15.015 0.750 13.985 0.750 15.505 1.
Langkah pertama jumlahkan jarak mejadi jarak komulatif menjadi seperti dibawah ini: 0.000 0.750 1.500 3.000 6.000 9.000 10.500 11.250 12.000
2. Selanjutnya gabungkan antara jarak dengan elevasi menggunakan perintah “CONCATENATE” sehingga menjadi seperti dibawah ini:
pl 0,14.535 0.75,14.1 15 1.5,14.78 5 3,14.92 6,15.065 9,15.075 10.5,15.0 15
11.25,13. 985 12,15.505
3. Kemudian copy data tersebut dan paste kan pada kolom commad di autocad. Jangan lupa pl juga ikut dicopy
Jika langkahnya benar kan muncul gambar di autocad seperti berikut:
4. Buat garis datum dengan dengan menggunakan concatenate juga. Dengan urutan sebagai berikut : l 0,14.535 0,11 l 0.75,14.115 0.75,11 l 1.5,14.785 1.5,11 l 3,14.92 3,11 l 6,15.065 6,11 l 9,15.075 9,11 l 10.5,15.015 10.5,11 l 11.25,13.985 11.25,11 l 12,15.505 12,11
Kolom pertama merupakan perintah line pada autocad, kolom kedua merupakan koordinat awal garis dan kolom ketiga merupakan koordinat akhir garis datum. Kemudian copykan keautocad seperti langkah tadi. Sehingga gambar menjadi :
Mengambil Koordinat XY Dari AutoCAD Ke
Excel
Posted on September 6, 2015 by Mufasu in AutoCAD Tips & Trick // 5 Comments
MufasuCAD.com – Para user pemula, mengambil koordinat dari AutoCAD ke Excel sangatlah sulit dan tentunya dapat membuat malas jika koordinat tersebut dalam jumlah yang cukup banyak.
Yang menjadi pertanyaan, adakah cara cepat untuk mengambil data-data koordinat dari
AutoCAD untuk kemudian di import ke Excel? Tentu saja ada caranya, namun perlu melakukan beberapa langkah-langkah seperti penggunaan perintah polyline dan list.
Mengambil Koordinat XY Dari AutoCAD Ke Excel
Berikut titik-titik koordinat yang akan diambil Selanjutnya dengan menggunakan perintah polyline, bentuk garis dari nomor satu hingga terakhir
Dapatkan koordinat-nya dengan menggunakan perintah list
Ketik list (enter), pilih objek polyline-nya (enter),, kemudian copy paste koordinat ke excel
Untuk memisahkan antara koordinat XY dapat menggunakan string =Mid(letak,urutan angka,jumlah angka), untuk contoh diatas:
– Koordinat X =mid(C4,23,9) letaknya di C4, mulai dari urutan angka ke 23 dan jumlah angka yang ditampilkan 9
– Koordinat Y =mid(C4,36,9) letaknya di C4, muladi dari urutan angka ke 36 dan jumlah angka yang ditampilkan 9
Setelah selesai anda tinggal melakukan copy/sorot ke bawah dan secara otomatis string akan tercopy
AutoCAD Import XY Coordinate Dari AutoCAD ke Excel | Video
AutoCAD AutoCAD Koordinat
Related Articles
AutoCAD 2017 Vs AutoCAD Map 3D 2017 –
Keduanya Merupakan Versi Terbaru Yang
Diluncurkan Autodesk Akhir Maret 2016
Posted in Tutorial AutoCAD, Tutorial AutoCAD Map
Autodesk telah meluncurkan AutoCAD 2017 dan AutoCAD Map 3D 2017 pada akhir maret 2016. Meskipun saat ini masih Tahun 2016, tetapi versi software-nya sudah 2017. Luar biasa.
Peningkatan versi, tentunya selalu diikuti oleh peningkatan dan perbaikan fitur. Begitupun dengan AutoCAD 2017 yang sudah ditanamkan fitur-fitur baru yang tidak dimiliki oleh versi-versi sebelumnya.
Berdasarkan informasi dari situs resminya, inilah peningkatan dan fitur baru yang dimiliki AutoCAD 2017.
1. Smart centerlines and center marks. Create and edit them quickly and more intuitively. 2. Coordination model (enhanced). Design within the context of existing BIM models. 3. AutoCAD 360 Pro mobile app. Draft, edit, and view 2D CAD drawings on your mobile device.
4. Share design views. Publish your 2D and 3D CAD drawings to the cloud. 5. Import PDFs. PDFs have been added to the Import File formats.
6. 3D printing (enhanced). Send 3D models to a 3D print service, or use Print Studio. 7. Migration tools (enhanced). Easily migrate your custom settings and files.
8. Autodesk desktop app. Manage all your updates with a single app.
Jika ingin mengetahui lebih detil mengenai fitur-fitur diatas, silakan menuju halaman ini atau lihat video di bawah ini.
Lalu bagaimana dengan AutoCAD Map 3D 2017?
Situs resmi Autodesk tidak menyediakan banyak informasi mengenai peningkatan dan fitur-fitur baru dari AutoCAD Map 3D 2017. Namun perlu diketahui kalau AutoCAD Map adalah software yang dibangun diatas AutoCAD. Jadi seluruh fitur AutoCAD, baik yang baru maupun yang lama otomatis ada di AutoCAD Map.
Sebagai gambaran perbandingan fitur antara AutoCAD 2017 dengan AutoCAD Map 3D 2017 adalah sebagai berikut:
AutoCAD Map 3D
2017 AutoCAD 2017
IDEAL FOR CAD/GIS data management Design documentation
FEATURES
TOPOGRAPHICAL DATA ACCESS AND EDITING Direct access from a variety of spatial data
Work with earthmine plug-in ✓ ✓
Work with Pictometry plug-in ✓ ✓
Survey functionality ✓
Surface and point cloud tools ✓
GIS ANALYSIS AND PLANNING TOOLS
Analysis tools ✓
Enhanced coordinate systems and
geolocation ✓
Create coordinate systems ✓
Create and edit symbols ✓
Dynamic tooltips and links ✓ ✓
INDUSTRY DATA MODELING AND MANAGEMENT Large enterprise job-enabled enhancements ✓
Data management tools ✓
Access industry models in more formats ✓ Convert GIS and CAD data to intelligent
models ✓
Configure linear referencing systems ✓ PUBLISHING AND INTEROPERABILITY Check out enterprise industry model data ✓
Store drawings and maps in A360 ✓ ✓
Publish directly to the web ✓
Data exchange with design tools ✓ Data exchange with 3D conceptual modeling
tools ✓ ✓
Data exchange with GIS web mapping ✓ ✓
Dynamic legends, north arrows, and scale
bars ✓
Grids, graticules, and map books ✓ Sumber Tabel : Autodesk.com
Dari tabel diatas bisa terlihat kalau fitur yang ada di AutoCAD pasti ada juga di AutoCAD Map. Sedangkan banyak sekali fitur yang ditanamkan di AutoCAD Map sementara di AutoCAD tidak ada. Tetapi perlu diketahui juga kalau harga sofware AutoCAD Map lebih mahal dari AutoCAD. Untuk lebih mengetahui cara menggunakan AutoCAD Map, silakan mulai dari halaman Tutorial AutoCAD Map. Dihalaman tersebut tersedia daftar tutorial dan ebook berbahasa Indoneisa yang bisa didownload dan dipelajari secara gratis.
TIPS dan TRIK AUTOCAD dengan EXCEL
Posted on April 13, 2012
45
Halo tema teman semua yang berkunjung ke Blog saya yang sederhana dan apa danya ini. Sejenak kita ber alih dulu dari Land Desktop, aku ajak dulu flash back kembali menggunakan Autocad. Walaupun Cuma sedikit yang saya pahami dan ketahui tentang Autocad 2D tapi tidak ada salahnya berbagi untuk sekedar share pengalaman.
Pertama kali saya bekerja saya langsung dihadapkan kepada pekerjaan yang mengharuskan kita menguasai atau setidaknya bisa menggunakan Autocad 2D, iya padahal pada saat kuliah dulu sama sekali tidak di kasih dan diajari program ini. Tetapi saya beruntung sempat ikut kursus bersama teman-teman dulu di sebuah lembaga pelatihan, walaupun hanya dasar nya saja tetapi ada manfaatnya. Pada saat bekerja yang saya hadapi adalah As Built Drawing, yaitu gambar pekerjaan yang telah di selesaikan sesuai kontrak kerja maupun Addendumnya untuk
kelengkapan administrasi PHO.
Pusing juga pertama kali menghadapinya karena buanyaak sekali gambar yang harus dikerjakan. Tetapi saya tidak menyerah heheehhe..
Dalam Proyek jalan 26,5 KM tentu sangat lama mengambar Long Profile dan Cross section nya per 50 meter. Dalam waktu 3 bulan lebih saya baru bisa menyelesaikannya, meskipun ada yang kurang dan di tambah tambah lagi. Semua di kerjakan secara Autocad manual.(cape deh) Tapi saaat saya browsing-beowsing di internet ternyata untuk Long section dan cross section pada autocad bisa dikerjakan dengan Ms. Excel lalu di Import data nya ke dalam Autocad. Setelah saya cari caranya akhirnya ketemu juga. (buanyak sekali referensi yang saya dapat). Tentu yang namanya belajar itu susah, jadi saya mencoba dan mencoba sehingga pada akhirnya saya bisa (intinya tidak mudah menyerah)
Mungkin disini saya tidak akan memberi Paduannya (soalnya masih banyak yang lebih di tempat lain) tetapi hanya mengasih tips dan triknya saja.
Berikut tips dan trik nya
1. pastikan bahwa gambar shop drawing yang akan di jadikan As built drawing memiliki kelengkapan data ukur survai
2. untuk membuat autocad dari Ms.Excel dibutuhkan dahulu pengolahan data ukur survai tersebut sehingga akan muncul data-data yang diperlukan Contonmya X,Y, Z(Elevasi) 3. Jadikan dalam beberapa Sheet , supaya data Excel tersebut tidak tercecer dan
membingungkan untuk di olah
4. Gunakan notepad untuk memformat save as data, (catatan : data yang di save as di notepad harus di kasih nama .SCR di belakangnya)
5. setelah selesai save as buka pada Autocad melalui Run script.
6. akan terlihat hasilnya, dengan cara seperti ini pekerjaan akan jauh lebih cepat dan mudah dibandingkan secara manual. Dari 3 bulan bisa diselesaikan 3 hari ( kalau nggak makan
nggak tidur tentunya heheh)
Sekian dahulu tips dan trik dari saya, untuk lebih memperjelas dan mempertegas aku kasih screen outnya ya…
Wah aku malah keseringan nggambar pake Autocad untuk keperluan Irigasi Gan,....dari thread awal sampai akhir kok jarang yang nyinggung masalah desain untuk Irigasi,..padahal ane malah tertaarik ama Acad untuk irigasi,...
Ada sih program buat bikin Longcross yang dibuat di Excel dulu baru dari excel tsb dijadikan skrip *.scr . Setelah itu kita tinggal nyalain Rokok dan Autocad akan menggambar cript itu sendiri,..tp maaf tidak bisa di publikasikan dgn alasan Lisensi perusahaan,...kwkwkwkwkwkwk
Data Eksisting/desain>>masukkan ke excel>>Running Program *sensor*>>Jadi file *.scr>>loading ke Autocad>>ambil rokok dan jadi Dehhhhh
Yang biasa ane kerjakan untuk menggambar (kayak anak TK aja menggambar) yaa berkisar antara
1. Gambar Site (Kontur dan kawan-kawan) ato biasa disebut Situasi (klo yang ini dari data ukur Lapangan ber-azhimut)
2. Long section (kondisi eksisting dan Desain) 3. Cross section (kondisi eksisting dan Desain)
4. Gambar desain Rencana Bendung, Intake, Pintu dan standart perencanaan lainya
YANG BISA GUE SHARE NI GAN...PAKE AUTOLISP(KUNO TP CUKUP MEMBANTU) MENGGAMBAR PROFIL TANAH PAKE AUTOLISP (PENERAPAN KE AUTOCAD)
Berikut langkah-langkah menggunakan program ini :
1. Download [url]http://www.zid*du.com/download/10272619/cros-sit.rar.html[/url] tempatkan di folder yang anda pilih
2. Buka program AutoCAD
3. Load program dengan cara : Klik menu Tools > Load Application > cros-sit.lsp (cari di folder tempat anda menempatkan file) > Load > Close
4. Pada Command Window di Auto CAD ketik cs lalu tekan tombol enter 5. Selanjutnya input data yang diminta di command window.
6. Jika data telah habis, tekan enter saja pada data jarak
Klo AutoLisp ini banyak kok bisa dicari di Google aj,....liat postingan atas2 ane
Klo Ane siiih AutoLisp banyak membantu di proses Editing Gambar dan Perhitungan RAB aja,....
