Tugas Akhir DAFTAR PUSTAKA
DAFTAR PUSTAKA
Anshory, Irfan. 2009. Perencanaan Struktur Jalan Rel Rantau Prapat – Duri II. Tugas Akhir Di Jurasan Teknik Sipil FTSP ITS.
Banks, J.H. 2002. Introduction to Transportation Engineering. MacGraw Hill. 2nd
Edition. Boston. 502 p.
Bina Marga. 1997. Tata Cara Perencanaan Geometrik Jalan Antar Kota. Jakarta : Bina Marga.
Dodik Teguh, Desain Geometrik, Struktur Beserta Perkiraan Biaya Perencanaan
Jalan Rel Sebagai Alternatif Transportasi Angkutan Tambang Pasir di Kabupaten Lumajang. Tugas akhir di Jurusan Teknik Sipil.
Esveld, C. 1989. Modern Railway Track. MRT Publication. Germany. Hay, W.W. 1982. Railroad Engineering. Second Edition. Wiley.
Hidayat, H. & Rachmadi. 2001. Rekayasa Jalan Rel. Catatan Kuliah. Penerbit ITB. Bandung.
Honing J. 1981. Ilmu Bangunan Jalan Kereta Api. Pradnya Paramita Jakarta. Imam Subarkah. 1981. Jalan Kereta Api. Idea Dharma Bandung.
Islami, Adhi Makayasa. 2016. Perencanan Geometrik Berbasis Rel Light Rail Transit (LRT) Dari Bumi Serpong Damai (BSD) Menuju Bandara Soekarno Hatta. Tugas akhir di Jurusan Teknik Sipil.
Keteng, Andi Muttya., 2013, FOTO: Desain Monorel Jakarta, [Online], (http://news.liputan6.com/read/510380/foto-desain-monorel-jakarta, diakses tanggal 26 Oktober 2016)
Kramadibrata, Soedjono. 2006. Perencanaan Perkretaapian. ITB, Bandung.
Maulana, Erwin., 2007, Kuningan Central Station. [Online]
(rwienuniverse.blogspot.co.id/2007/06/kuningan-central-station.html, diakses tanggal 27 Desember 2016).
Pebiandi, Vicho. 2010. Perncanaan Geometri Rel Kereta Api Trase Kota Pinang-
Manggala Pada Ruas Rantau Prapat –Duri II Provinsi Riau. Tugas akhir di
Jurusan Teknik Sipil.
Peraturan Menteri Perhubungan Republik Indonesia Nomor: PM. 37 Tahun 2014 Tentang
Tugas Akhir DAFTAR PUSTAKA
PJKA. 1986. Peraturan Perencanaan Konstruksi Jalan Rel. (Peraturan Dinas
No.10). Bandung.
PJKA. 1986. Penjelasan Peraturan Perencanaan Konstruksi Jalan Rel. (Peraturan
Dinas No.10). Bandung
PPMB-ITB, Pusat Penelitian dan Pengembangan Permukiman - Kementerian Pekerjaan
Umum. 2011. Desain Spektra Indonesia 2011. [Online].
(http://puskim.pu.go.id/Aplikasi/desain_spektra_indonesia_2011/, diakses tanggal
10 November 2016)
Pujawan, Nyoman I. 2008. Ekonomi Teknik ( Edisi Kedua), Guna Widya, Surabaya. Pusat Penelitian dan Pengembang Perhubungan Darat dan Perkeretaapian. 2013.
Pekerjaan: Studi Penyusunan Konsep Standar Sarana Kereta Api Kecepatan Normal, Kecepatan Tinggi, Monorel, dan Kereta Induksi Listrik. Laporan
akhir Badan Penelitian dan Pengembang Perhubungan Kementrian Perhubungan. Rachman, Taufik., 2015, Kerugian Akibat Macet di Jakarta Capai Rp 65 Triliun per
Tahun, [Online], (nasional.republika.co.id/berita/nasional/jabodetabek- nasional/15/05/22/noqqro-kerugian-akibat-macet-di-jakarta-capai-rp-65-triliun-per-tahun, diakses tanggal 17 September 2016).
Rifchi Sulistia R, Perencanaan Jalan Rel Antara
Banyuwangi-Situbondo-Probolinggo. Belum dibukukan
Saputro, Soemino Eko. 2007. Kebijakan Perkereta-apian Nasional ,Kemana Hendak
Dibawa. Gibon Books, Jakarta.
Subianto. 1985. Ilmu Bangunan Jalan Kereta Api. Seksi Publikasi Bagian Sipil, Departemen Teknik Sipil Institut Teknologi Bandung.
Sumarsono, Danardono A., et al. 2015. Analisis Pembebanan Dinamik Pada
Perencanaan Bogie Automatic People Mover System (APMS). Departemen
Teknik Mesin, Fakultas Teknik,Universitas Indonesia, Depok.
Tim Penyusun. 2015. Pedoman Penulisan Tugas Akhir/Skripsi Program Sarjana
(Strata 1) Teknik Sipil. Jakarta: Universitas Mercu Buana.
UU, 2007. Perkeretaapian (UU. No. 23 Tahun 2007).
Wahyudi, H. 1993. Jalan Kereta Api (Struktur dan Geometrik Jalan Rel). Surabaya: Jurusan Teknik Sipil-FTSP ITS
Tugas Akhir Lampiran
Tugas Akhir Lampiran
LAMPIRAN 1
( GAMBAR – GAMBAR PERENCANAAN JALUR KERETA
MONOREL (LRT) )
P 0 P 1 P 2 P 3 P 4 P 5 P 6 P 7 P 8 P 9 P 10 P 11 P 12 P 13 P 14 P 15 P 16 P 17 P 18 P 19 P 20 P 21 P 22 P23 P 24 P 4 P 5 P 6 P 7 P 8 P 9 P 10 P 11 P 12 P 0 P 1 P 2 P 3 P 13 P 14 P 15 P 16 P 17 P 18 P 19 P 20 P 21 P22 P23 P 24
P
engukuran Jar
ak
P
engukuran Sudut
∆ ∆ ∆
T
ik
u
n
g
a
n
∆
1
T
ik
u
n
g
a
n
∆
2
T
ik
u
n
g
an
∆
3
∆ ∆ ∆T
ik
u
n
g
a
n
∆
5
T
ik
u
n
g
a
n
∆
6
T
ik
u
n
g
a
n
∆
9
T t = 18 1,7 0 m X c= 8 6,9 1 m k = 4 3,4 8 m Y c = 3 ,6 1 m P = 0 ,9 0 m L c = 17 5 ,5 0 m θs= 7 ,13 θ c= 2 8,74 E t= 27 ,15 m θs = 7 ,1 3 T t = 30 3,1 3 m X c = 8 6,9 1 m k = 4 3,4 8 m Y c = 3 ,6 1 m P = 0 ,9 0 m L c = 35 8 ,6 7 m θs= 7 ,1 3 θ c= 5 8,74 E t= 86 ,52 m θs = 7 ,1 3 X c = 8 6,9 1 m k = 4 3,4 8 m Y c = 3 ,6 1 m P = 0 ,9 0 m L c = 18 7 ,7 1 m θs= 7 ,1 3 θ c= 3 0,74 E t= 29 ,81 m θs = 7 ,1 3 X c = 8 6,9 1 m k = 4 3,4 8 m Y c = 3 ,6 1 m P = 0 ,9 0 m L c = 21 2 ,1 3 m θs= 7 ,13 θ c= 3 4,74 E t= 35 ,62 m θs = 7 ,1 3 X c = 8 6,9 1 m k = 4 3,4 8 m Y c = 3 ,6 1 m P = 0 ,9 0 m L c = 65 ,6 0 m θs= 7 ,13 θ c= 1 0,74 E t= 9, 42 m θs = 7 ,1 3 X c = 8 6,9 1 m k = 4 3,4 8 m Y c = 3 ,6 1 m P = 0 ,9 0 m L c = 53 ,3 9 m θs= 7 ,13 θ c= 8 ,74 E t= 8, 09 m θs = 7 ,1 3 T t = 1 88 ,8 2 m T t = 11 4,8 7 m T t = 12 1,2 7 m T t = 2 03 ,3 9 mTugas Akhir Lampiran
LAMPIRAN 2
( PERATURAN MENTRI PERHUBUNGAN REPUBLIK
INDONESIA – NOMOR : PM. 37 TAHUN 2014 )
( TENTANG STANDAR SPESIFIKASI TEKNIS SARANA KERETA
API MONOREL )
MENTERIPERHUBUNGAN REPUBLIK INDONESIA
a. bahwa berdasarkan Pasal 34 Peraturan Pemerintah Nomor 56 Tahun 2009 tentang Penyelenggaraan Perkeretaapian belum diatur ketentuan mengenai standar spesifikasi teknis untuk sarana kereta api monorel;
b. bahwa berdasarkan pertimbangan sebagaimana dimaksud dalam huruf a, perlu menetapkqn Peraturan Menteri Perhubungan tentang Standar Spesifikasi Teknis Sarana Kereta Api Monorel;
1. Undang-Undang Nomor 23 Tahun 2007 tentang Perkeretaapian (Lembaran Negara Republik Indonesia Tahun 2007 Nomor 65, Tambahan Lembaran Negara Republik Nomor 4722);
2. Peraturan Pemerintah Nomor 56 Tahun 2009 tentang Penyelenggaraan Perkeretaapian (Lembaran Negara Republik Indonesia Tahun 2009 Nomor 129, Tambahan Lembaran Negara Republik Indonesia Nomor 5048);
3. Peraturan Pemerintah Nomor 72 Tahun 2009 tentang Lalu Lintas dan Angkutan Kereta Api (Lemb-aran Negara Republik Indonesia Tahun 2009 Nomor 176, Tambahan Lembaran Negara Republik Indonesia Nomor 5086);
4. Peraturan Presiden Nomor 47 Tahun 2009 tentang Pembentukan dan Organisasi Kementerian Negara sebagaimana diubah terakhir dengan Peraturan Presiden Nomor 91 Tahun 2011;
5. Peraturan Presiden Nomor 24 Tahun 2010 tentang Kedudukan, Tugas dan Fungsi Kementerian Negara Serta Susunan Organisasi, Tugas dan Fungsi Eselon I Kementerian Negara sebagaimana diubah terakhir dengan Peraturan Presiden Nomor 92 Tahun 2011; 6. Peraturan Menteri Perhubungan Nomor KM. 60 Tahun
2010 tentang Organisasi dan Tata Kerja Departemen Perhubungan;
Menempkan:
PERATURAN
MENTERI
PERHUBUNGAN
TENTANG
sTANDAR
sPEslFIKAslTEKNls
SARAN AKERETA API MONOREL.
BABI
KETENTUAN
UMUM
Dalam Peraturan ini yang dimaksud dengan:
1. Perkeretaapian adalah satu kesatuan sistem yang terdiri atas prasarana, sarana,
dan sumber daya manusia, serta norma, kriteria, persyaratan, dan prosedur untuk penyelenggaraan transportasi kereta api.
2. Kereta api adalah sarana perkeretaapian dengan tenaga gerak, baik berjalan
sendiri maupun dirangkaikan dengan sarana perkeretaapian lainnya, yang akan ataupun sedang bergerak di jalan rei yang terkait dengan perjalanan kereta api.
3. Sarana perkeretaapian adalah kendaraan yang dapat bergerak di jalan reI.
4. Penyelenggara sarana perkeretaapian adalah badan usaha yang mengusahakan
sarana perkeretaapian umum.
5. Kereta api monorel adalah kereta api yang bergerak pada 1 (satu) reI.
6. Jalan rei adalah satu kesatuan konstruksi yang terbuat dari baja, beton, atau
konstruksi lain yang terletak di permukaan, di bawah, dan di atas tanah atau bergantung beserta perangkatnya yang mengarahkan jalannya kereta api.
7. Persyaratan teknis adalah ketentuan teknis yang menjadi standar spesifikasi
teknis sarana perkeretaapian.
8. Spesifikasi teknis adalah persyaratan umum, ukuran, kinerja, dan gambar teknis
sarana perkeretaapian.
9. Konstruksi adalah hasil rancang bangun gabungan bahan atau material yang
membentuk sebagian dari kereta api monorel.
10. Komponen adalah bagian-bagian utama yang membentuk kesatuan pelengkap kereta api monorel.
11. Peralatan keselamatan adalah suatu perlengkapan atau alat yang digunakan untuk keperluan darurat.
12. Menteri adalah menteri yang tugas dan tanggung jawabnya di bidang
perkeretaapian.
13. Direktur Jenderal adalah Direktur Jenderal yang tugas dan tanggung jawabnya dibidang perkeretaapian.
BAB II
PERSYARATAN UMUM
(1) Setiap pengadaan sarana kereta api monorel harus didasarkan pada: a. persyaratan teknis dan standar spesifikasi teknis yang telah ditentukan; b. kebutuhan operasional;
c. pelestarian fungsi Iingkungan hidup; dan d. mengutamakan produksi dalam negeri.
(2) Pengadaan sarana kereta api monorel dari dalam negeri mengutamakan material yang telah memenuhi ketentuan Standar Nasional Indonesia.
(3) Pengadaan sarana kereta api monorel atau pembuatan komponen serta perakitan, seluruhnya atau sebagian yang dibuat di dalam negeri maupun di luar negeri, harus
dilakukan oleh perusahaan manufaktur yang telah mempunyai sertifikat
internasional.
(4) Sertifikat internasional sebagaimana dimaksud pada ayat (3), merupakan sertifikat yang dikeluarkan oleh subyek hukum internasional, berupa negara atau organisasi internasional.
(1) Spesifikasi teknis sarana kereta api monorel dibuat dengan memperhatikan:
a. ruang batas sarana kereta api monorel;
b. lebar jalan rei;
c. kelengkungan jalan rei; d. landai penentu maksimum; e. beban gandar;
f. jumlah gandar;
g. jenis sarana kereta api monorel; h. kecepatan operasional;
i. perkembangan teknologi sarana kereta api monorel; dan
j. kelembaban dan temperatur udara.
(2) Ruang batas sarana kereta api monorel, lebar jalan rei, kelengkungan jalan rei, landai penentu maksimum, dan beban gandar, sebagaimana dimaksud pada ayat (1) huruf a, huruf b, huruf c, huruf d, dan huruf e sesuai dengan desain prasarana kereta api monorel.
BAB III
PERSYARATAN TEKNIS Bagian kesatu
umum
(1) Sarana kereta api monorel merupakan kereta dengan penggerak sendiri yang berjalan pada 1 (satu) rei dengan menggunakan sumber tenaga Iistrik dari luar dan/atau dari dalam sebagai penggerak dan dapat dioperasikan dengan/atau tanpa awak sarana perkeretaapian.
(2) Sarana kereta api monorel sebagaimana dimaksud pada ayat (1), dibedakan menjadi 2 (dua) jenis, terdiri atas:
a. straddle monorail, merupakan sarana kereta api monorel yang be~alan diatas
jalan rei;
b. suspended monorail, merupakan sarana kereta api monorel yang be~alan
menggantung pada jalan rei.
(3) Sarana kereta api monorel sebagaimana dimaksud pada ayat (2), seperti contoh 1 dalam lampiran yang merupakan bagian tidak terpisahkan dari peraturan ini.
Sarana kereta api monorel sebagaimana dimaksud dalam Pasal 4, harus memenuhi persyaratan: a. konstruksi; b. komponen; dan c. peralatan keselamatan. Bagian Kedua Konstruksi
Konstruksi sebagaimana dimaksud dalam Pasal 5 huruf a, terdiri atas:
a. badan;
b. kabin masinis; dan
c. bogie.
(1) Badan sebagaimana dimaksud dalam Pasal 6 huruf a, terdiri dari ruang penumpang atau ruang barang dan ruang awak sarana perkeretaapian.
(2) Badan sebagaimana dimaksud pada ayat (1), dapat dirancang sebagai konstruksi
rakitan monocoque atau semi monocoque yang terdiri atas rangka dasar, lantai,
dinding, dan/atau atap yang mempunyai kekuatan serta kekakuan tinggi terhadap pembebanan tanpa te~adi deformasi tetap.
(3) Badan sebagaimana dimaksud pada ayat (2), sesuai peruntukannya dibedakan menjadi:
a. eksterior (bagian luar badan); dan b. interior (bagian dalam badan).
Pembebanan terhadap badan sebagaimana dimaksud dalam Pasal 7, dengan ketentuan sebagai berikut:
a. beban kompresi longitudinal minimum 300 kN, merupakan beban statis yang
dikenakan pada rangka dasar atau badan, diperhitungkan bersama atau tanpa beban vertikal;
b. beban vertikal sarana kereta api monorel diperhitungkan berdasarkan formula
sebagai berikut: Pv =k(P1+P2)
Pv
=
beban vertikalk =1,3 (koefisien dinamis)
P1 =berat badan kereta siap operasi
P2=berat muatan yang diangkut untuk angkutan orang
P2=jumlah penumpang x 75 kg
jumlah penumpang =jumlah tempat duduk + jumlah penumpang berdiri
jumlah penumpang berdiri tiap 1m2 diperhitungkan sesuai rencana peruntukan (termasuk luas dari tempat duduk yang bisa dilipat)
untuk angkutan barang P2= berat muat + toleransi
toleransi =5% x berat muat
c. tegangan yang terjadi pad a beban maksimum pada titik kritis konstruksi badan sarana kereta api monorel, untuk tegangan tarik maupun tegangan geser maksimum 75% tegangan mulur bahan.
(1) Eksterior sebagaimana dimaksud dalam Pasal 7 ayat (3) huruf a, merupakan sisi bagian luar badan sarana kereta api monorel.
(2) Eksterior sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. menggunakan material tahan korosi; dan
b. mampu melindungi sisi bagian dalam badan terhadap perubahan cuaca. (3) Eksterior sebagaimana dimaksud pada ayat (2), dilengkapi antara lain:
a. pintu dan jendela;
b. pintu penghubung antar badan kereta (gangway); dan c.lampu.
(1) Pintu dan jendela, sebagaimana dimaksud dalam Pasal 9 ayat (3) huruf a, harus memenuhi persyaratan:
a. pintu dirancang mampu menahan beban minimum 1,9 kN/m2;
b. lebar dan tinggi pintu dan ukuran jendela sesuai dengan kebutuhan untuk kenyamanan;
c. pintu mengakomodir kebutuhan penyandang cacat atau pengguna kursi roda; d. kaca pintu atau jendela mampu menahan benturan sesuai dengan ketentuan
yang dipersyaratkan pada Standar Nasional Indonesia (SNI) untuk kendaraan bermotor;
e. dilengkapi sensor otomatis untuk deteksi benda yang menghalangi saat akan menutup dan sensor pintu terhubung dengan pusat operasi monorel; dan
f. apabila pintu juga difungsikan sebagai pintu darurat, pengaturan mekanisme pintu harus mengikuti persyaratan pintu darurat.
Pintu penghubung antar badan kereta sebagaimana dimaksud dalam Pasal 9 ayat (3) huruf b, harus memenuhi persyaratan:
a. lebar dan tinggi sesuai dengan kebutuhan untuk kenyamanan;
b. mampu mengakomodir kebutuhan penyandang cacat atau pengguna kursi roda.
(1) Lampu sebagaimana dimaksud dalam Pasal 9 ayat (3) huruf c, merupakan lampu yang digunakan sebagai lampu penerangan dan/atau sebagai lampu tanda, terdiri atas:
a. lampu utama; dan/atau b. lampu tanda.
(2) Lampu utama dan/atau lampu tanda sebagaimana dimaksud pada ayat (1), diatur sesuai kebutuhan operasional untuk penggunaan:
a. warna cahaya; b. kuatcahaya;dan c. jumlah lampu.
(1) Interior sebagaimana dimaksud dalam Pasal 7 ayat (3) huruf b, merupakan sisi bagian dalam badan sarana kereta api monorel.
(2) Interior sebagaimana dimaksud pad a ayat (1), harus memenuhi persyaratan:
a. kebisingan yang terjadi kondisi ruang tertutup maksimum 75 dBA pada kecepatan maksimum operasi;
b. menggunakan material tahan rambatan api dan tidak beracun;
c. instalasi listrik yang terpasang harus aman dari kebocoran arus listrik oleh penyebab apapun;
d. dilengkapi sistem ventilasi udara yang sesuai dengan kebutuhan dan kenyamanan.
(3) Interior sebagaimana dimaksud pada ayat (2), dilengkapi antara lain: a. indikator kinerja;
b. pengatur sirkulasi udara; c. informasi penumpang; d. tempat duduk;
e. pegangan tangan; f. lampu penerangan.
(1) Indikator kinerja sebagaimana dimaksud dalam Pasal13 ayat (3) huruf a, berfungsi sebagai alat pemantau kinerja peralatan sarana kereta api monorel dalam kabin masinis.
(2) Alat pemantau sebagaimana dimaksud pada ayat (1), antara lain terdiri atas:
a. indikator lampu, berfungsi untuk memantau bekerjanya lampu ruang penumpang;
b. indikator pengendali pintu, berfungsi untuk memantau mekanisme kerja pintu; dan
c. indikator kecepatan (speedometer), berfungsi untuk memantau kecepatan monorel.
(3) Alat pemantau sebagaimana dimaksud pada ayat (2), harus memenuhi persyaratan:
a. mudah dilihat dan dibaca awak sarana perkeretaapian; dan b. indikator kecepatan menggunakan satuan ukuran km/jam.
(4) Apabila sarana kereta api monorel terintegrasi dalam suatu sistem operasional terpusat maka alat pemantau disesuaikan dengan kebutuhan.
(1) Pengatur sirkulasi udara sebagaimana dimaksud dalam Pasal 13 ayat (3) huruf b, merupakan alat yang digunakan sebagai pengatur temperatur dan/atau sirkulasi udara, antara lain dapat berupa:
a. pengatur temperatur udara (AC); dan/atau b. kipas angin (fan).
(2) Pengatur temperatur udara (AC) sebagaimana dimaksud pad a ayat (1) huruf a, harus memenuhi persyaratan:
a. menggunakan pengatur temperatur udara (AC) sesuai peruntukannya; b. bekerja pada temperatur (22-26)oC;
c. menyediakan udara segar (fresh air) minimum 8 m3/jam untuk setiap penumpang;
d. kelembaban relatif (60-70) %; dan
e. menggunakan refrigerant sesuai dengan peraturan tentang Iingkungan hidup di
Indonesia.
(3) Kipas angin (fan) sebagaimana dimaksud pada ayat (1) huruf b, harus memenuhi persyaratan:
a. kecepatan aliran udara maksimum 0,5 m/det; dan b. mampu mengatur keseimbangan udara di dalam ruang.
(1) Informasi penumpang sebagaimana dimaksud dalam Pasal 13 ayat (3) huruf c, merupakan alat yang digunakan sebagai media informasi penumpang, antara lain dapat berupa:
a. media audio; dan/atau b. media video atau visual.
(2) Media sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. media audio dapat didengar dengan jelas;
Tempat duduk sebagaimana dimaksud dalam Pasal 13 ayat (3) huruf d, harus memenuhi persyaratan:
a. mampu menahan beban pada rangka bawah minimum 1 kN tiap satu tempat duduk tiap penumpang;
b. ergonomis dengan diberi sandaran;
c. bahan tempat duduk dan sandaran tahan rambatan api; dan
d. tempat duduk masinis dapat diatur maju mundur, naik turun dan berputar.
Pegangan tangan (hand rail) sebagaimana dimaksud dalam Pasal 13 ayat (3) huruf e,
harus memenuhi persyaratan:
a. mampu menerima beban statis minimum 0,017 kN setiap 10 mm yang bekerja pada sudut konis 45° vertikal kearah bawah;
b. pegangan dan sambungannya bebas dari sudut tajam; dan c. dirancang untuk kenyamanan penumpang berdiri.
(1) Lampu penerangan sebagaimana dimaksud dalam Pasal 13 ayat (3) huruf f, merupakan alat yang digunakan sebagai penerangan pada ruangan.
(2) Lampu penerangan sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan:
a. kuat cahaya lampu ruang penumpang minimum 300 lux dan memberikan penerangan yang merata;
b. titik lampu disesuaikan dengan kebutuhan;
c. tersedia lampu darurat (emergency lamp) dan bekerja secara otomatis; dan
d. lampu ruang kabin masinis disesuaikan dengan kebutuhan untuk kenyamanan bekerja.
(1) Kabin masinis sebagaimana dimaksud dalam Pasal 6 huruf b sebagai konstruksi yang terdiri atas rangka dasar, lantai, dinding, dan atap.
(2) Kabin masinis sebagaimana dimaksud pada ayat (1), merupakan ruang awak sarana perkeretaapian yang dilengkapi fasilitas untuk pengoperasian sarana kereta api monorel.
(3) Kabin masinis sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. memiliki ruang bebas pandang kedepan pada saat dioperasikan;
b. dilengkapi pintu, sedangkan untuk kabin masinis yang menyatu dengan ruang penumpang dipisahkan oleh partisi yang dilengkapi pintu geser atau dorong dengan pengunci;
c. kabin masinis mampu memberikan ruang gerak bagi masinis dan/atau asisten masinis;
d. kaca depan kabin mampu menahan benturan sesuai dengan ketentuan yang dipersyaratkan pada Standar Nasional Indonesia (SNI) untuk kendaraan bermotor.
(1) Ruang bebas pandang sebagaimana dimaksud dalam Pasal 20 ayat (3) huruf a, harus memenuhi persyaratan:
a. sudut 15° keatas dan kebawah yang dihitung dari bola mata; b. sudut 35° kanan dan kiri yang dihitung dari bola mata.
(2) Pengaturan ruang bebas pandang sebagaimana dimaksud pada ayat (1), seperti
contoh 2 dalam lampiran yang merupakan bagian tidak terpisahkan dari peraturan
ini.
Bogie
Pasal22
Bogie sebagaimana dimaksud dalam Pasal 6 huruf c, merupakan suatu kesatuan konstruksi yang mendukung sarana kereta api monorel sa at berjalan diatas rei lengkung atau lurus untuk kestabilan dan kenyamanan, terdiri atas:
a. rangka bogie; b. sistem suspensi; c. penerus gaya; dan d. perangkat roda.
(1) Rangka bogie sebagaimana dimaksud dalam Pasal 22 huruf a, merupakan konstruksi yang dirancang untuk mendukung badan terhadap pembebanan.
(2) Rangka bogie sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. memiliki kekuatan serta kekakuan tinggi terhadap pembebanan vertikal, lateral
dan longitudinal tanpa terjadi deformasi tetap; dan
b. tidak te~adi cacat (retak) pada titik kritis akibat pembebanan. Pasal24
(1) Sistem suspensi sebagaimana dimaksud dalam Pasal 22 huruf b, merupakan suatu sistem yang dirancang untuk mengurangi impak atau getaran yang terjadi karena gerakan badan sarana kereta api monorel.
(2) Sistem suspensi sebagaimana dimaksud pad a ayat (1), harus memenuhi persyaratan mampu memberikan kualitas pengendaraan sebagai berikut:
a. metode sperling fY'Jz) S2,5 dan/atau
b. metode root mean square (rms) dengan vibration level S 0,315 m/def (ISO
Standard2631-1, atau edisi terakhir) Pasal25
(1) Penerus gaya sebagaimana dimaksud dalam Pasal 22 huruf c, merupakan alat penghubung antara bogie dan badan sarana kereta api monorel atau sebaliknya. (2) Penerus gaya sebagaimana dimaksud pad a ayat (1), harus memenuhi persyaratan:
a. mampu meneruskan gaya antara bogie dan badan sarana kereta api monorel atau sebaliknya;
b. mampu menerima gaya maksimum pada saat akselerasi dan deselerasi;
c. mampu mengakomodir gerakan sarana kereta api monorel sesuai jalan rei yang dilalui.
(1) Perangkat roda sebagaimana dimaksud dalam Pasal22 huruf d, merupakan bagian sarana kereta api monorel yang mengalami kontak langsung dengan permukaan rei, antara lain dapat berupa:
a. roda utama (main tire), berfungsi sebagai penggerak dan/atau tumpuan badan sarana kereta api monorel;
b. roda pengarah (guide tire) berfungsi sebagai pengarah gerakan sarana kereta api monorel; dan/atau
c. roda penyetabil (stabilizing tire), berfungsi sebagai penyetabil saat melewati jalan rellurus atau tikungan.
(2) Perangkat roda sebagaimana dimaksud pad a ayat (1), harus memenuhi persyaratan:
a. mampu menerima beban maksimum dan aman saat melewati jalan rei lurus dan jalan rei lengkung;
b. mampu meneruskan traksi tanpa terjadi slip;
c. jikaroda terbuat dari bahan karet yang diisi udara tekan, roda dilengkapi dengan pengaman apabila terjadi kebocoran atau berkurangnya tekanan udara sehingga dapat dioperasikan sampai stasiun terdekat;
d. udara yang digunakan mampu menjaga tekanan dari perubahan kelembaban dan temperatur Iingkungan.
(1) Bogie sebagaimana dimaksud dalam Pasal22, harus mampu dan aman: a. dioperasikan minimum 110% dari kecepatan operasi;
b. dalam keadaan berhenti dengan muatan maksimum pada jalan rei lurus atau lengkung pad a kelandaian maksimum yang dilalui.
(2) Kecepatan operasi sebagaimana dimaksud pada ayat (1) huruf a, merupakan kecepatan maksimum rencana pada saat desain monorel.
Bagian Ketiga Komponen
Komponen sebagaimana dimaksud dalam Pasal 5 huruf b, terdiri atas: a. penggerak;
b. penerus daya; c. pengendali; d. rem; dan e. perangkai.
(1) Penggerak sebagaimana dimaksud dalam Pasal 28 huruf a, merupakan peralatan yang digunakan sebagai tenaga penggerak sarana kereta api monorel, dengan sumber tenaga Iistrik dari luar dan/atau dari dalam berupa arus searah atau arus bolak balik.
(2) Penggerak sebagaimana dimaksud pad a ayat (1), harus memenuhi persyaratan: a. mampu mengatur/menghasilkan arus listrik sesuai kebutuhan traksi;
b. besarnya arus Iistrik yang diterima dari luar sesuai dengan kemampuan penangkap daya;
c. dilengkapi dengan pemutus arus Iistrik (circuit breaker);
d. tidak menimbulkan gangguan elektromagnetik terhadap peralatan prasarana perkeretaapian monorel; dan
e. kebisingan eksternal atau internal dan emisi gas buang mengikuti peraturan tentang lingkungan hidup di Indonesia.
(1) Penangkap daya (current collector device) sebagaimana dimaksud dalam Pasal 29 ayat (2) huruf b, harus memenuhi persyaratan:
a. posisi alat penangkap daya disesuaikan dengan kondisi sistem daya Iistrik; dan b. tekanan kontak rata-rata serendah mung kin dengan memperhatikan kualitas
pengumpul arus sesuai kebutuhan.
(2) Pemutus arus listrik sebagaimana dimaksud dalam Pasal 29 ayat (2) huruf c, harus memenuhi persyaratan:
a. sesuai dengan besarnya daya Iistrik yang digunakan; dan
b. memutus arus Iistrik secara otomatis jika te~adi hubungan sing kat (short circuit) dan/atau beban lebih.
(1) Penerus daya sebagaimana dimaksud dalam Pasal 28 huruf b, merupakan peralatan yang digunakan untuk meneruskan tenaga penggerak ke roda.
(2) Penerus daya sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. mampu menyalurkan daya sesuai dengan kebutuhan traksi; dan
b. mampu meneruskan daya dalam dua arah dengan kemampuan sarna.
(1) Pengendali sebagaimana dimaksud dalam Pasal 28 huruf c, merupakan peralatan yang digunakan untuk mengendalikan akselerasi dan deselerasi.
(2) Pengendali sebagaimana dimaksud pada ayat (1), terdiri atas: a. pengatur daya; dan
b. pengatur pengereman.
(3) Pengatur daya sebagaimana dimaksud pada ayat (2) huruf a, merupakan tuas pengatur traksi secara bertahap dari rendah sampai tinggi dan sebaliknya.
(4) Pengatur pengereman sebagaimana dimaksud pada ayat (2) huruf b, merupakan perangkat pengatur kecepatan dengan sistem pengereman secara bertahap dan pengereman darurat.
(1) Pengendali sebagaimana dimaksud dalam Pasal32, harus memenuhi persyaratan: a. memiliki tuas pengendali pergerakan;
b. dilengkapi alat proteksi operasional; dan c. nyaman digunakan dan ergonomis.
(2) Pengendali sebagaimana dimaksud pada ayat (1), dapat difungsikan menjadi suatu perangkat yang terintegrasi dalam sistem operasional monorel terpusat sesuai dengan kebutuhan.
(1) Rem sebagaimana dimaksud dalam Pasal 28 huruf d, merupakan peralatan yang digunakan untuk mengurangi kecepatan dan menghentikan sarana kereta api monorel.
(2) Rem sebagaimana dimaksud pada ayat (1), berfungsi sebagai: a. rem pelayanan; dan
b. rem parkir.
(1) Rem pelayanan sebagaimana dimaksud dalam Pasal 34 ayat (2) huruf a, dioperasikan untuk mengendalikan kecepatan atau menghentikan sarana kereta api monorel.
(2) Rem pelayanan sebagaimana dimaksud pada ayat (1), harus memenuhi
persyaratan:
a. gaya pengereman memperhitungkan jarak, kecepatan maksimum dan landai penentu maksimum;
b. mampu menghentikan sarana kereta api monorel dalam kondisi pengereman normal maupun pengereman darurat sesuai dengan kecepatan operasi; dan c. bekerja secara otomatis menghentikan sarana kereta api monorel pada kondisi
sistem rem gagal bekerja.
(1) Rem parkir sebagaimana dimaksud dalam Pasal 34 ayat (2) huruf b, dioperasikan untuk menahan sarana kereta api monorel pada saat parkir.
(2) Rem parkir sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. mampu menahan sarana kereta api monorel kondisi beban normal pada
kelandaian jalan rei yang dilalui; b. rem parkir merupakan rem mekanik.
(1) Perangkai sebagaimana dimaksud dalam Pasal 28 huruf e, merupakan peralatan yang menghubungkan antar badan sarana kereta api monorel.
(2) Perangkai sebagaimana dimaksud pada ayat (1), terdiri atas: a. perangkai mekanik;
b. perangkai pneumatik atau hidrolik; dan/atau c. perangkai elektrik.
(1) Perangkai mekanik sebagaimana dimaksud dalam Pasal 37 ayat (2) huruf a, merupakan alat untuk merangkaikan antar badan sarana kereta api monorel.
(2) Perangkai mekanik sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan:
a. mampu meneruskan gaya maksimum yang terjadi untuk tarik atau tekan sesuai desain; dan
b. mampu mengakomodir gerakan sarana kereta api monorel sesuai jalan rei yang dilalui.
Pasal39
(1) Perangkai pneumatik atau hidrolik sebagaimana dimaksud dalam Pasal 37 ayat (2) huruf b, merupakan alat untuk menyalurkan udara atau fluida antar badan sarana kereta api monorel.
(2) Perangkai pneumatik atau hidrolik sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan:
a. mampu menyalurkan udara atau fluida sesuai dengan tekanan yang dibutuhkan; dan
b. mampu mengakomodir gerakan sarana kereta api monorel sesuai jalan rei yang dilalui.
Pasal40
(1) Perangkai elektrik sebagaimana dimaksud dalam Pasal 37 ayat (2) huruf c, merupakan alat untuk meneruskan arus Iistrik antar badan sarana kereta api monorel.
(2) Perangkai elektrik sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan:
a. mampu menghantarkan arus listrik dengan stabil;
b. memiliki nilai tahanan sesuai dengan tegangan yang digunakan; c. mampu meneruskan arus Iistrik dengan aman; dan
Bagian Keempat Peralatan Keselamatan
Peralatan keselamatan sebagaimana dimaksud dalam Pasal 5 huruf c, antara lain terdiri atas:
a. alat pencegah kecelakaan kereta api: b. alat evakuasi;
c. pintu darurat;
d. pemadam api (fire extinguisher); e. detektor asap (smoke detector); dan f. tuas atau tombol tanda darurat (buzzer).
Alat pencegah kecelakaan kereta api sebagaimana dimaksud dalam Pasal 41 huruf a, merupakan alat untuk melindungi operasional kereta api dari pelanggaran signal dan batas kecepatan.
(1) Alat evakuasi sebagaimana dimaksud dalam Pasal41 huruf b, terdiri atas: a. tangga spiral dan/atau peluncur;
b. jembatan.
(2) Tangga spiral dan/atau peluncur sebagaimana dimaksud pada ayat (1) huruf a, merupakan tangga untuk menurunkan penumpang.
(3) Jembatan sebagaimana dimaksud pada ayat (1) huruf b, digunakan sebagai jembatan evakuasi antar badan sarana kereta api monorel.
Alat pencegah kecelakaan kereta api sebagaimana dimaksud dalam Pasal 42 dan alat evakuasi sebagaimana dimaksud dalam Pasal 43, diatur dalam Peraturan Menteri tersendiri.
(1) Pintu darurat sebagaimana dimaksud dalam Pasal 41 huruf c, merupakan pintu yang digunakan pada saat kondisi darurat.
(2) Pintu darurat sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan: a. minimum 1 (satu) unit untuk setiap dinding samping ruang penumpang;
b. tersedia pada setiap ujung rangkaian sarana kereta api monorel; c. mudah dioperasikan secara manual; dan
d. tinggi dan lebar pintu minimum (1500 x 750) mm.
(1) Pemadam api (fire extinguisher) sebagaimana dimaksud dalam Pasal 41 huruf d, sebagai alat bantu pemadam api ringan.
(2) Pemadam api sebagaimana dimaksud ayat (1), harus memenuhi persyaratan: a. minimum 1 (satu) unit untuk setiap ruang penumpang dan ruang kabin masinis
dengan kapasitas 3-5 kg;
b. jenis bahan pemadam menggunakan bubuk kimia (dry chemical powder) atau jenis lain sesuai dengan peraturan penggunaan alat pemadam api di Indonesia; dan
c. diberi tanda khusus untuk penempatannya dan mudah dijangkau.
(1) Detektor asap (smoke detector) sebagaimana dimaksud dalam Pasal 41 huruf e, sebagai alat bantu deteksi asap dalam ruang penumpang dan ruang kabin masinis yang diproteksi atau tertutup.
(2) Detektor asap sebagaimana dimaksud pad a ayat (1), harus memenuhi persyaratan: a. bekerja secara otomatis dengan memberikan peringatan dini berupa suara; b. jumlah detektor asap disesuaikan luas ruang penumpang dan ruang kabin
masinis; dan
c. detektor asap bekerja sesuai dengan peraturan penggunaan alat pemadam api di Indonesia.
(1) Tuas atau tombol tanda darurat (buzzery sebagaimana dimaksud dalam Pasal 41 huruf f, sebagai alat pemberi tanda darurat.
(2) Tuas atau tombol tanda darurat sebagaimana dimaksud pada ayat (1), harus memenuhi persyaratan:
a. minimum 1 (satu) unit untuk setiap ruang penumpang; b. terhubung dengan kabin masinis atau ruang operator;
c. mengeluarkan bunyi atau tanda khusus pada saat dioperasikan dan dapat dilengkapi alat komunikasi verbal dua arah; dan
d. tuas atau tombol diberi warna khusus dan petunjuk penggunaan.
BABIV
PERSETUJUAN SPESIFIKASI TEKNIS
(1) Spesifikasi teknis sarana kereta api monorel berdasarkan penilaian dokumen yang telah memenuhi standar spesifikasi teknis dalam peraturan ini diberikan persetujuan oleh Direktur Jenderal sebagai persyaratan pembuatan rancang bangun dan rekayasa
(2) Persetujuan spesifikasi teknis sebagaimana dimaksud pad a ayat (1), berlaku paling lama 5 (lima) tahun dan dapat diperpanjang untuk jangka waktu 2 (dua) tahun. (3) Ketentuan lebih lanjut mengenai tata cara dan persyaratan pemberian persetujuan
spesifikasi teknis sebagaimana dimaksud pada ayat (1), diatur dengan Peraturan Direktur Jenderal.
BABV
KETENTUAN PENUTUP
Agar setiap orang mengetahuinya, memerintahkan pengundangan Peraturan Menteri ini dengan penempatannya dalam Serita Negara Republik Indonesia.
Ditetapkan di Jakarta
pada tanggal12 september 2014 MENTERIPERHUSUNGAN
REPUSLIK INDONESIA
Diundangkan di Jakarta
Pad a tanggal 17 September 2014
MENTERI HUKUM DAN HAK ASASI MANUSIA REPUSLIK INDONESIA
ttd
AMIR SYAMSUDIN
SERITA NEGARA REPUSLIK INDONESIA TAHUN 2014 NOMOR 1323
Salinan Sesuai d Kepala S· 0
DR. UMA ARIS, SH, MM, MH Pembina Utama Muda (IV/c) NIP. 19630220 198903 1 001
LAMPI RAN
PERATURAN MENTERI PERHUBUNGAN REPUBLIK INDONESIA
NOMOR : PM. 37 TAHUN 2014
TENTANG
PENGATURAN RUANG BEBAS PANOANG 01 KABIN MASINIS SARAN A KERETA API MONOREL PAOA SAAT OIOPERASIKAN
I ~o
\
350 I t MENTERIPERHUBUNGAN REPUBLIK INDONESIA ttd E.E. MANGINDAAN DR. UMA ARIS SH MM MHPembina Utama Muda (IV/c)
Tugas Akhir Lampiran
LAMPIRAN 3
Tabel Data Umum

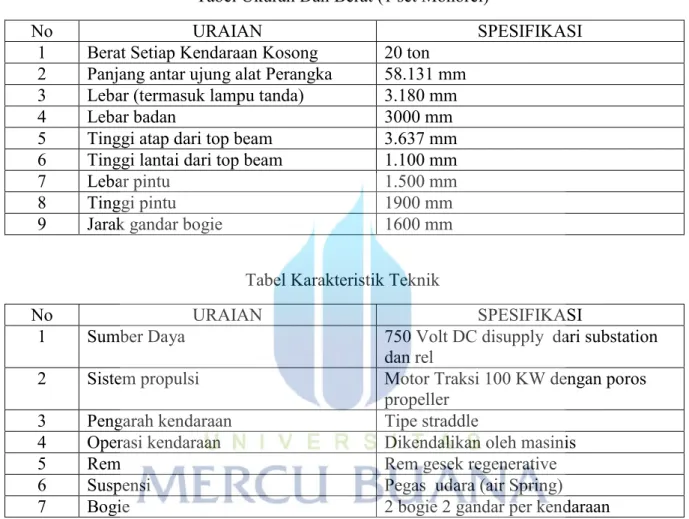

Tabel Ukuran Dan Berat (1 set Monorel)
No URAIAN SPESIFIKASI
1 Berat Setiap Kendaraan Kosong 20 ton
2 Panjang antar ujung alat Perangka 58.131 mm
3 Lebar (termasuk lampu tanda) 3.180 mm
4 Lebar badan 3000 mm
5 Tinggi atap dari top beam 3.637 mm
6 Tinggi lantai dari top beam 1.100 mm
7 Lebar pintu 1.500 mm
8 Tinggi pintu 1900 mm
9 Jarak gandar bogie 1600 mm
Tabel Karakteristik Teknik
No URAIAN SPESIFIKASI
1 Sumber Daya 750 Volt DC disupply dari substation
dan rel
2 Sistem propulsi Motor Traksi 100 KW dengan poros
propeller
3 Pengarah kendaraan Tipe straddle
4 Operasi kendaraan Dikendalikan oleh masinis
5 Rem Rem gesek regenerative
6 Suspensi Pegas udara (air Spring)
7 Bogie 2 bogie 2 gandar per kendaraan
Tabel Konstruksi
No URAIAN SPESIFIKASI
1 Badan kendaraan Alumunium dan komposit pada ujung
kabin
2 Jendela Rangka almunium dan tempered glass
3 Pintu penumpang 2 pintu geser per sesi
4 Penyejuk udara Roof mounted 2 HVAC per kendaraan
5 Gangway Walk through
6 Gangway over Harmonica Type
No URAIAN SPESIFIKASI
1 Tipe Kendaraan Monorel INKA
2 Susunan rangkain dalam 1 set 4 unity/set
Tabel Kinerja dan Kapasitas
No URAIAN SPESIFIKASI
1 Kecepatan desain maksimum 80 km/jam
2 Akselerasi 0,8 m/det2
3 Perlambatan 1.0 m/det2
4 Perlambatan darurat 1.3 m/det2
5 Radius minimum horisontal 40 meter
6 Kelandaian maksimum 50 permil
7 Tempat duduk per unit kendaraan 38 seat
Tabel Kapasitas Total per 1 Set (duduk dan berdiri)
No URAIAN SPESIFIKASI
1 Untuk 4 orang/m2 (AW1) 456 penumpang
2 Untuk 6 orang/m2 (AW2) 608 penumpang
3 Untuk 8 orang/m2 (AW3) 760 penumpang
Tabel Persyaratan Perencanaan Lengkungan
Kecepatan rencana (km/jam).
Jari-jari minimum lengkung lingkaran tanpa lengkung
peralihan (m).
Jari-jari minimum lengkung lingkaran yang diijinkan dengan
lengkung peralihan (m). 120 2370 780 110 1990 660 100 1650 550 90 1330 440 80 1050 350 70 810 270 60 600 200
Persyaratan Teknis Monorel
Tabel Hasil Analisa Persyartan Teknis Monorel
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber 1 Persyaratan
Umum Setiap pengadaan sarana kereta api monorel harus didasarkan pada:
a. persyaratan teknis dan standar spesifikasi teknis yang telah ditentukan; b. kebutuhan operasional;
c. pelestarian fungsi
Iingkungan hidup; dan d. mengutamakan produksi
dalam negeri.
Pengadaan monorel dari dalam negeri mengutamakan material yang telah memenuhi ketentuan Standar Nasional Indonesia.
Pengadaan monorel atau pembuatan komponen serta perakitan, seluruhnya atau sebagian yang dibuat di dalam negeri maupun di luar negeri,
harus dilakukan oleh
perusahaan manufaktur yang telah mempunyai sertifikat internasional.
Spesifikasi teknis monorel
dibuat dengan
memperhatikan:
a) ruang batas sarana kereta api monorel;
b) lebar jalan rei;
c) kelengkungan jalan rei; d) landai penentu maksimum; e) beban gandar;
f) jumlah gandar;
g) jenis sarana kereta api monorel; h) kecepatan operasional; Draft Peraturan Konsep Standar Spesifikasi Teknis Sarana Perkereta-apian Monorel. Hasil studi lapangan dan literatur
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
i) perkembangan teknologi
sarana kereta api monorel; dan
Ruang batas sarana, lebar jalan rel, kelengkungan jalan
rei, landai penentu
maksimum, dan beban gandar,
sesuai dengan desain
prasarana perkereta api
monorel.
2 Konstruksi Badan Badan, dirancang sebagai
konstruksi yang ringan dan mempunyai kekuatan serta kekuatan tinggi terhadap pembebanan tanpa terjadi deformasi tetap.
Pembebanan terhadap badan terdiri atas:
a) Beban kompresi
longitudinal minimum 400 kN, merupakan beban statis yang dikenakan pada rangka dasar atau badan, diperhitungkan bersama atau tanpa beban vertikal;
b) beban vertikal diperhitungkan berdasarkan formula sebagai berikut: Pv = k(P1+P2) Pv = beban vertikal k = 1,1 (koefisien dinamis)
P1 = berat badan kereta siap operasi
P2 = jumlah penumpang x 75 kg
jumlah penumpang = jumlah tempat duduk + jumlah penumpang berdiri jumlah penumpang berdiri tiap 1m2 diperhitungkan sesuai rencana peruntukan
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
(termasuk luas dari
tempat duduk yang bisa dilipat)
c) tegangan yang terjadi pada beban maksimum pada titik kritis konstruksi badan monorel, untuk tegangan tarik maupun tegangan geser maksimum 75% tegangan mulur bahan.
Badan, terdiri dari: Ruang
Penumpang, dan kabin
masinis atau ruang
penumpang tanpa kabin masinis.
Kabin masinis harus
memenuhi persyaratan: a) memiliki ruang bebas
pandang kedepan;
b) kaca depan kabin mampu menahan benturan sesuai dengan ketentuan yang dipersyaratkan pada Standar Nasional Indonesia (SNI) untuk kendaraan bermotor; dan
terdapat ujung depan
rangkaian Monorel saat
dioprasikan.
Bogie Bogie, merupakan susunan
perangkat roda, rangka, dan sistem suspensi sebagai suatu kesatuan konstruksi yang
mendukung sarana
perkeretaapian saat berjalan diatas rel lengkung atau lurus,
untuk kestabilan dan
kenyamanan.
Bodie harus memenuhi
persyaratan:
memiliki kekuatan serta
kekuatan tinggi
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
vertikal, lateral dan
longitudinal pada titik keritis tanpa terjadi deformasi tetap;
dirancang aman untuk dioprasikan minimum 110% dari kecepatan desain; dan memberikan kualitas pengendaraan ≤ 2,5 (metode E.Sperling – J.L Koffman)
pada kecepatan maksimum operasi.
3 Komponen Pengumpula
n Arus Pengumpulan arus pada monorel diambil dari rel ketiga (Thrid rail).
Propulsi a) Peralatan penggerak
Peralatan penggerak,
merupakan peralatan yang
digunakan sebagai
penggerak Monorel
dengan memanfaatkan
listrik.
Peralatan penggerak harus memenuhi persyaratan:
mampu
mengatur/menghasilka n arus listrik sesuai kebutuhan traksi; besarnya arus Iistrik
yang diterima dari luar
sesuai dengan
kemampuan penangkap daya;
dilengkapi dengan
pemutus arus Iistrik
(circuit breaker); tidak menimbulkan gangguan elektromagnetik terhadap peralatan prasarana
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
perkeretaapian
monorel; dan
kebisingan eksternal atau internal dan emisi gas buang mengikuti
peraturan tentang
lingkungan hidup di Indonesia.
b) Penerus daya
Penerus daya, merupakan alat yang digunakan untuk
meneruskan tenaga
penggerak ke roda
Penerus daya, harus
memenuhi persyaratan:
mampu menyalurkan
daya sesuai dengan kebutuhan traksi; dan
mampu meneruskan
daya dalam dua arah dengan kemampuan sama.
Penangkap daya, harus memenuhi persyaratan:
posisi alat penangkap
daya disesuaikan
dengan kondisi sistem
daya listrik
disesuiakan dengan kondisi sistem daya listrik; dan
tekanan kontak rata-rata serendah mungkin dengan
memeperhatikan kualitas pengumpuln arus tinggi;
pemutus arus listrik,
harus memenuhi
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
c) sesuai dengna
besaranya daya listrik yang digunakan; memutus arus listrik secara otomatis jika terjadi hubungan
singkat (Short circuit)
dan/atau beban lebih.
Perangkat
Roda Perangkat roda, merupakan komponen monorel yang mengalami kontak langsung
dengan penampang
permukaan rel, antara lain dapat berupa :
Roda penggerak (load
tire);
Roda penggerak, berfungsi sebagai penggerak atau traksi Monorel
Roda penuntun (guide
tire);
Roda penuntun, berfungsi sebagai penuntun gerakan Monorel; Roda penyeimbang (stabilizing tire) Roda penyeimbang, berfungsi sebagai penyeimbang dan
penyetabil saat melewati tikungan.
Perangkat roda, harus
memenuhi persyartan:
mampu menerima beban
maksimum dan aman saat melewati jalan rei lurus dan jalan rei lengkung; mampu meneruskan traksi
tanpa terjadi slip;
jika roda terbuat dari bahan karet yang diisi udara tekan, roda dilengkapi dengan
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
pengaman apabila terjadi
kebocoran atau berkurangnya tekanan udara sehingga dapat dioperasikan sampai stasiun terdekat;
Perangakat roda untuk
suspended monorel harus
memenuhi persyartan:
mampu menerima beban
maksimum dan aman saat melewati jalan rei lurus dan jalan rei lengkung; mampu meneruskan traksi
tanpa terjadi slip;
jika roda terbuat dari bahan karet yang diisi udara tekan, roda dilengkapi dengan pengaman apabila terjadi kebocoran atau
berkurangnya tekanan
udara sehingga dapat
dioperasikan sampai
stasiun terdekat;
Peralatan
pengereman a) Rem pelayanan; Rem pelayanan,
dioperasikan untuk
mengendalikan kecepatan
atau menghentikan
monorel sesuai tingkat kecepatan.
Rem pelayanan, harus memenuhi persyaratan:
1) gaya pengereman
memperhitungkan
jarak, kecepatan
maksimum dan landai penentu maksimum; 2) mampu menghentikan
sarana kereta api
monorel dalam
kondisi pengereman
normal maupun
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
sesuai dengan
kecepatan operasi; dan
3) bekerja secara
otomatis
menghentikan sarana kereta api monorel pada kondisi sistem rem gagal bekerja (fail
safe).
Fail safe, merupakan
suatu sistem dan/atau
perangkat yang
mengaktifakan
pengereman pada saat pengoprasian Monorel jika terjadi kegagalan yang mengakibatkan terganggunya sistem pengereman .
b) Rem parkir
Rem parkir, diopreasikan untuk menahan Monorel pada saat parkir.
Rem parkir, harus mampu menahan Monorel pada saat berhenti di emplasmen dan tempat perawatan.
Peralatan
perangkai Perangaki peralatan merupakan yang
menghubungkan antar
monorel,
Perangkai, dapat berupa: a) Perangkai mekanik
Perangkai mekanik,
merupakan alat untuk merangakai antara badan Monorel.
Perangaki mekanik harus memenuhi persyaratan:
mampu meneruskan
No Ruang Lingkup Standar Sarana Persyaratan Teknis Usulan Justifikasi Sumber
terjadi untuk tarik atau
