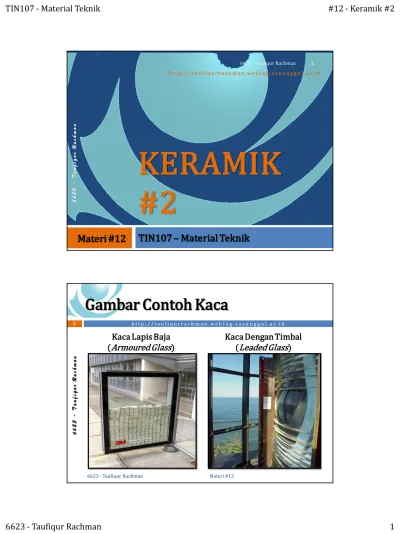

6623 -TaufiqurRachman
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
KERAMIK
#2
TIN107 – Material Teknik Materi #12
1 6623 - Taufiqur Rachman
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Gambar Contoh Kaca
2
Kaca Lapis Baja
(Armoured Glass) Kaca Dengan Timbal (Leaded Glass)
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Proses Kaca Tekan ( Pressed Glass )
Materi #12 6623 - Taufiqur Rachman
3
Gob yang lunak di masukkan
ke dalam cetakan
Gob mengendap dan plunger
turun
Penekanan
bentuk akhir Produk jadi
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Cetakan Tiup ( Blow Molding )
4
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Proses Kaca Datar ( Plate Glass )
Materi #12 5
6623 - Taufiqur Rachman
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Kaca Temper ( Tempered Glass )
Kekuatan kaca dapat ditingkatkan dengan menginduksi tekanan tegangan sisa pada permukaan.
Permukaan tetap dalam kompresi yang menutup goresan kecil dan retak.
Goresan kecil
6
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Proses Pengerasan ( Hardening )
Materi #12 6623 - Taufiqur Rachman
7
Tempering
Kaca dipanaskan di atas suhu Tg tetapi di bawah titik pelunakan.
Didinginkan sampai suhu kamar dengan udara atau minyak.
Permukaan mendingin hingga di bawah suhu Tg sebelum interior (lapisan dalam).
Ketika mendinginkan dan mengkontraksi interior , hal tersebut menarik eksterior (lapisan luar) ke kompresi.
Penguatan Kimia (Chemical Hardening)
Kation dengan jari-jari ionik yang besar menyebar ke permukaan.
Hal ini membuat "kisi (lattice)“ menginduksi tegangan dan tekanan.
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Kristal Keramik
8
Isolator listrik yang baik dan
refractories
(mampu dibakar). Oksida Magnesium (
Magnesium Oxide
) digunakan sebagai bahan isolasi di elemen pemanas dan kabel. Oksida Aluminium (
Aluminium Oxide
). Oksida Berilium (
Beryllium Oxides
). Karbida Boron (
Boron Carbide
). Karbida Tungsten (
Tungsten Carbide
). Digunakan sebagai ampelas dan tips alat pemotong.
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Abrasives
Materi #12 6623 - Taufiqur Rachman
9
Alami/Natural (garnet, berlian, dll).
Sintetis (karbida silicon/ silicon carbide , berlian, leburan alumina, dll) digunakan untuk penggilingan ( grinding ), pemotongan ( cutting ), pemolesan ( polishing ), lapping , atau bahan tekanan peledakan ( blasting ).
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Semen ( Cements )
10
Banyak digunakan untuk:
jalan beton,
jembatan,
bangunan,
bendungan, dll.
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Advanced Ceramics ...(1)
Materi #12 6623 - Taufiqur Rachman
11
Material advanced ceramic telah dikembangkan selama setengah abad terakhir
Diterapkan sebagai lapisan penghalang panas untuk melindungi struktur logam, permukaan peralatan, atau sebagai komponen integral sendiri.
Aplikasi mesin sangat umum untuk jenis bahan yang mencakup silikon nitrida/silicon nitride(Si3N4), silikon karbida/silicon carbide (SiC), Zirkonia/Zirconia (ZrO2) dan Alumina (Al2O3).
Ketahanan panas dan sifat yang diinginkan lainnya telah mengarah pada pengembangan metode untuk menguatkan material melalui penguatan dengan serat dan serabut (whiskers), membuka lebih banyak aplikasi untuk keramik.
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Advanced Ceramics ...(2)
12
Struktur rangka: biokeramik, alat pemotong, komponen mesin, lapis baja.
Listrik: kapasitor, insulators, paket sirkuit terpadu ( integrated circuit packages ), piezoelectrics , magnet dan superkonduktor.
Lapisan: komponen mesin, alat pemotong, dan bagian komponen industri.
Kimia dan lingkungan: filter (saringan),
membran, katalis, dan katalis pendukung.
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Komponen Mesin Dari Keramik ...(1)
Materi #12 13
6623 - Taufiqur Rachman
Rotor/kipas (Alumina) Roda Gigi (Alumina)
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Komponen Mesin Dari Keramik ...(2)
14
Turbocharger Rem Cakram
Rotor/kipas dari keramik (Ceramic Rotor)
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Silicon Carbide
Materi #12 6623 - Taufiqur Rachman
15
Dipilih untuk ketahanan panas dan aus Gambar komponen otomotif dari Silicon
Carbide
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Keramik Lapis Baja ( Armour ) ...(1)
16
Sistem keramik lapis baja digunakan untuk melindungi personil dan peralatan militer.
Keuntungan: kepadatan rendah dari material dapat menyebabkan efisiensi bobot sistem lapis baja.
Bahan keramik yang umum digunakan dalam sistem lapis baja antara lain alumina, boron carbide, silicon carbide, dan titanium diboride.
Bahan keramik terputus dan diapit antara keuletan kulit luar dan dalam.
Kulit luar harus cukup keras untuk menghancurkan
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Keramik Lapis Baja ( Armour ) ...(2)
Materi #12 6623 - Taufiqur Rachman
17
Sebagian besar energi benturan/kejut diserap oleh patahan/retakan dari keramik dan setiap energi kinetik yang tersisa diserap oleh kulit bagian dalam, yang juga berfungsi untuk menahan beberapa bagian keramik dan proyektil, sehingga mencegah dampak yang parah terhadap personil/peralatan yang dilindungi.
Keramik alumina/sistem komposit kevlar sistem komposit dalam lembaran setebal sekitar 20mm digunakan untuk melindungi bidang utama pesawat Hercules (kokpit kru/instrumen dan pompa utama bahan bakar).
Karena ringan, keramik memberikan solusi sistem lapis baja yang efisien dan mudah dipindahkan/diganti. Sistem serupa juga digunakan pada pengangkut personil (kendaraan) lapis baja.
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Gabungan Keramik Lapis Baja
18
Ceramic–Discontinuous (Keramik yang terputus)
Personil dan Peralatan Kulit luar yang keras
Kulit dalam yang ulet Proyektil
h t t p : / / t a u f i q u r r a c h m a n . w e b l o g . e s a u n g g u l . a c . i d
6623 -TaufiqurRachman
Daftar Referensi
Materi #12 6623 - Taufiqur Rachman
19
http://www.virginia.edu www.materials.ac.uk www.engr.mun.ca
