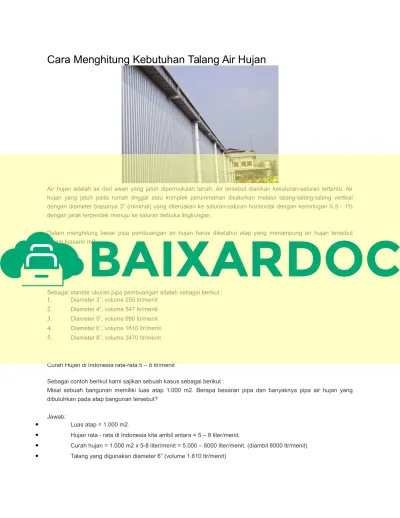

Cara Menghitung Kebutuhan Talang Air Hujan
Air hujan adalah air dari awan yang jatuh dipermukaan tanah. Air tersebut dialirkan kesaluran-saluran tertentu. Air hujan yang jatuh pada rumah tinggal atau komplek perummahan disalurkan melalui talang-talang-talang vertikal dengan diameter biasanya 3” (minimal) yang diteruskan ke saluran-saluran horisontal dengan kemiringan 0,5 - 1%
dengan jarak terpendek menuju ke saluran terbuka lingkungan.
Dalam menghitung besar pipa pembuangan air hujan harus diketahui atap yang menampung air hujan tersebut dalam luasann m2.
Sebagai standar ukuran pipa pembuangan adalah sebagai berikut : 1. Diameter 3”, volume 255 ltr/menit
2. Diameter 4”, volume 547 ltr/menit 3. Diameter 5”, volume 990 ltr/menit 4. Diameter 6”, volume 1610 ltr/menit 5. Diameter 8”, volume 3470 ltr/menit
Curah Hujan di Indonesia rata-rata 5 – 8 ltr/menit
Sebagai contoh berikut kami sajikan sebuah kasus sebagai berikut :
Misal sebuah bangunan memiliki luas atap 1.000 m2. Berapa besaran pipa dan banyaknya pipa air hujan yang dibutuhkan pada atap bangunan tersebut?
Jawab:
• Luas atap = 1.000 m2.
• Hujan rata - rata di Indonesia kita ambil antara = 5 – 8 liter/menit.
• Curah hujan = 1.000 m2 x 5-8 liter/menit = 5.000 – 8000 liter/menit. (diambil 8000 ltr/menit)
• Talang yang digunakan diameter 6” (volume 1.610 ltr/menit)
• Jika curah hujan = 8.000 liter/menit, maka air hujan akan mengalir ke bawah dalam waktu 1 menit adalah = 8.000 : 1.610 = 4,97 buah
Untuk mempercepat pembuangan air diperlukan pipa 6” sebanyak 5 buah yang tersebar letaknya sehingga air di atas atap pada saat tertentu akan terbuang keluar dalam waktu 1 menit.
Air Hujan
Posted on February 5, 2007 by syaifuddin hasan
Air hujan adalah air dari awan yang jatuh di permukaan tanah. Air tersebut dialirkan ke saluran-saluran tertentu. Air hujan yang jatuh pada rumah tinggal atau kompleks perumahan disalurkan melalui talang-talang vertical dengan diameter 3” (minimal) yang diteruskan ke saluran-saluran horizontal dengan kemiringan 0,5 – 1% dengan jarak terpendek ke saluran terbuka lingkungan.
Talang Air Hujan
Pipa pembuangan/pipa vertical di pasang pada shaft untuk air hujan yang dapat
dibuang sejajar dengan pipa-pipa plambing lainnya. Pipa ini dipasang sesuai dengan
luas atap yang menampung air hujan tersebut.
Dalam menghitung besar pipa pembuangan air hujan, harus diketahui atap yang menampung air hujan tersebut dalam luasan M². Sebagai standard ukuran pipa pembuangan dibuat tabel sebagai berikut :
Tabel : Ukuran Pipa Vertical/Tegak untuk menampung Air Hujan dari Atap
3″ > Luas atap 0 s.d – 180M2 > Volume 255 Ltr/Mnt
4″ > Luas atap s.d 385 M2 > Volume 547 Ltr/Mnt
5″ > Luas atap s.d 698 M2 > Volume 990 Ltr/Mnt
6″ > Luas atap s.d 1.135 M2 > Volume 1.610 Ltr/Mnt
8″ > Luas atap s.d 2.445 M2 > Volume 3.470 Ltr/Mnt
Perhitungan Talang Air Hujan Contoh :
Jika Luas atap = 1.000 M².
Diketahui :
Hujan rata-rata di Indonesia antara 300 – 500 mm/m²/jam = 5 – 8 liter/menit.
Curah hujan = 1.000 m² x 5 – 8 liter/menit = 5.000 – 8.000 liter/menit.
Luas atap 1.000 m²,
dalam tabel paling efisien menggunakan diameter 6” dengan kapasitas +/- 1.610 liter/menit.
Jika curah hujan = 10.000 liter/menit, maka air hujan akan mengalir ke bawah dalam waktu 1 x 6” = 10.000 : 1.610 = 6 menit.
Untuk mempercepat pembuangan air diperlukan pipa 6” sebanyak 6 buah yang tersebar letaknya sehingga air di atas atap pada saat tertentu akan terbuang keluar dalam waktu 1 (satu) menit.
Tabel 5.9 Penentuan Dimensi Pipa Tegak BuanganPERHITUNGAN DIAMETER PIPA TEGAK BUANGANNOLANTAIKEFIXTURE UNITDIAMETER PIPA
TEGAKSENDIRIAKUMULASI BUANGAN 1 3 21 21 1002 2 21 42 1003 1 21 63 100
Contoh Perhitungan Dimensi Pipa Horisontal Lantai 2 :
Sektor : 1Jalur : 1 ke 2Alat Plambing : LavatoryJumlahFixture Unit :a.
Sendiri : 1b.
Akumlatif : 1Diameter Perangkap : 32 mmSlope : 0,02Diameter Pipa : 32 mmPanjang Alat Pipa : 2.5 mBe da Tinggi : Slope x Panjang alat: 0,02 x 2.5: 0,05 m: 5 cm
Contoh Perhitungan Dimensi Pipa Vertikal Lantai 2 : Jalur : ShaftJumlahFixture Unit :a.
Sendiri : 21b.
Akumlatif : 21Slope : 0,02Diameter Pipa : 100 mm
Panjang Alat : 3.3 mBeda Tinggi : Slope x Panjang alat: 0,02 x 3.3: 0,066 m = 6.6 cm 5.5 Penentuan Dimensi Pipa Vent
Bersama-sama dengan alat perangkap, pipa ven merupakan bagian penting dari suatusistem pembuangan. Tujuan pemasangan pipa ven adalah sebagai berikut :
Menjaga sekat perangkap dari efek sifon atau tekanan
Menjaga aliran yang lancar dalam pipa pembuangan
Mensirkulasikan udara dalam pipa pembuanganKarena tujuan utamanya adalah menjaga agar perangkap tetap mempunyai sekat air,maka pipa ven harus dipasang sedemikian rupa agar dapat mencegah hilangnya sekat air.Pipa ven yang digunakan dalam perencanaan ini merupakan kombinasi dari beberapa jenis ven, yaitu :
Ven lup
, yaitu pipa ven yang melayani dua atau lebih perangkap alat plambing, dandisambungkan kepada pipa ven tegak.
Ven tegak
, yaitu perpanjangan dari pipa tegak air buangan, di atas cabang mendatarpipa air buangan tertinggi.
Pipa tegak ven
, dipasang jika pipa tegak air buangan melayani dua interval cabangatau lebih, dan alat-alat plambing pada setiap lantai mempunyai pipa ven tunggalatau pipa ven jenis lainnya. Bagian atas dari pipa tegak ven ini harus
terbukalangsung ke udara luar di atas atap tanpa dikurangi ukurannya. Bagian bawah daripipa tegak ven harus disambungkan dengan pipa tegak air buangan, tanpa dikurangiukurannya, pada tempat yang lebih rendah dari cabang terendah.
5.5.1 Penentuan Dimensi Pipa Ven Horisontal
Penentuan dimensi pipa ven horisontal didasarkan pada panjang pipa ven horisontal, unitbeban alat plambing yang dilayani, dan diameter pipa air buangan yang dilayani. Pipa ven
horisontal dan ven tegak dalam perencanaan ini dibuat tipikal untuk setiap lantai. Hasilpenentuan diameter pipa
ven horisontal tercantum dalam Tabel 5.10
Perhitungan Drainase Atap
Posted: August 3, 2010 in Civil
Perhitungan Drainase Atap untuk BS EN 12056-3:2000
Gravity drainage systems inside buildings –Sistem drainase gravitasi di dalam gedung – Part 3: Roof drainage layout and calculationBagian 3: Atap drainase tata letak dan perhitungan
Rainfall IntensityIntensitas Curah Hujan
BS EN 12056-3:2000 gives rainfall intensity in litres per second per square meter for a 2 minute storm event.BS EN 12056-3:2000 memberikan intensitas curah hujan dalam liter per detik per meter persegi untuk peristiwa badai menit 2.For the UK, the maps in the standard show the intensity for various return periods from 1 year to 500 years.Untuk Inggris, peta-peta dalam acara standar intensitas untuk
beberapa periode ulang dari 1 tahun sampai 500 tahun.
Note the previous standard gave rainfall intensity figures in mm per hour per square meter for 2 minute storm event.Catatan dengan standar sebelumnya memberikan angka intensitas curah hujan dalam mm per jam per meter persegi untuk 2 acara badai menit.To convert to mm/hr multiply the l/sec by
3600.Untuk mengkonversi ke mm / jam kalikan l / dt oleh 3600.
eg 0.048 l/sec is equal to 172.8mm/hr or 75mm/hr is equal to 0.021l/sec.misalnya 0,048 l / detik sama dengan 172.8mm/hr atau 75mm/hr sama dengan 0.021l/sec.
The standard also gives four categories of design rainfall intensityStandar ini juga memberikan empat kategori intensitas curah hujan desain
Cat 1Cat 1
Return period of 1 yearKembali jangka waktu 1 tahun
suggested use Eaves gutters and flat roofsdan menggunakan menyarankan Eaves talang atap datar
Cat 2Cat 2
Return period of 1.5 x Design life of the buildingKembali periode hidup 1,5 x Desain bangunan
suggested use Valley and parapet gutters for normal buildingsdisarankan
menggunakan Valley dan selokan parapet untuk bangunan normal
Cat 3Cat 3
Return period of 4.5 x Design life of the buildingKembali periode hidup 4,5 x Desain bangunan
suggested use Valley and parapet gutters for higher risk buildingsdisarankan
menggunakan Valley dan selokan untuk bangunan tembok pembatas risiko yang lebih tinggi
Cat 4Cat 4
Maximum probable
rainfallKemungkinan maksimum curah hujan
suggested use highest risk buildingsmenyarankan menggunakan bangunan risiko tertinggi
As an aid we have chosen a selection of towns throughout the UK, and determined the design rainfall intensity for each town as follows:Sebagai bantuan, kami telah memilih pilihan kota di seluruh Inggris, dan intensitas curah hujan menentukan desain untuk setiap kota sebagai berikut:
• Eaves Gutters and Flat Roofs – Return period of 1 yearTalang atap dan Flat Atap – Kembali jangka waktu 1 tahun
• Valley and Parapet Gutter – Return period of 50 years (Equivalent to Cat 2 with a design life of approximately 30 years)Valley dan parapet Talang – Kembali periode 50 tahun (Setara dengan Cat 2 dengan desain hidup sekitar 30 tahun)
For other design rainfall intensities separate calculations will be required.Untuk intensitas curah hujan desain lainnya perhitungan terpisah akan diperlukan.
Where your project is not near one on the towns chosen, then separate calculation will again be required.Apabila proyek Anda tidak dekat satu di kota yang dipilih, maka perhitungannya terpisah lagi akan diperlukan.
If there is a town or towns that you would like to be included please let us knowJika ada kota atau kota- kota yang Anda ingin disertakan beritahukan kami
Gutter TypesJenis selokan
The gutter shapes and sizes shown below have been used in the preparation of the tables.Bentuk dan ukuran talang ditunjukkan di bawah ini telah digunakan dalam penyusunan tabel.Although the depth of the gutter has most effect on the catchment area, if the gutter size or shape varies significantly from that shown below then a separate calculation will be required.Meskipun kedalaman selokan yang paling berpengaruh di daerah tangkapan air, jika ukuran selokan atau bentuk bervariasi secara signifikan dari yang ditunjukkan di bawah ini maka perhitungan terpisah akan diperlukan.
The calculated capacity is based on the gutter being:Kapasitas dihitung didasarkan pada selokan yang:
• Nominally LevelTingkat nominal
• Freely discharging (maximum flow capacity)Bebas pemakaian (kapasitas aliran maksimum)
Valley GutterValley Talang
Parapet GutterParapet Talangalso know as a boundary wall gutterjuga tahu sebagai batas dinding selokan
Eaves GutterTalang atap
Outlet Types – circularJenis Outlet – lingkaran
The diagrams below shown the size and types of outlets shown in the tables, if other sizes or types are to be used then separate calculations will be required.Diagram di bawah menunjukkan ukuran dan jenis outlet yang terlihat pada tabel, jika ukuran atau jenis lain harus digunakan, maka perhitungan terpisah akan diperlukan.For valley and parapet gutter both results for straight and tapered outlets are
given.Untuk lembah dan got hasil untuk parapet baik dan lurus meruncing outlet diberikan.For eaves gutters only the results for straight outlets are shown.Untuk atap selokan hanya hasil untuk outlet langsung ditampilkan.
Note: The roof area shown in the tables is based on outlets with no gratings or guards.Catatan: Luas atap yang terlihat pada tabel didasarkan pada outlet tanpa jeruji atau penjaga.The effect of introducing gratings or guards is to reduce the catchment area by up to half.Pengaruh memperkenalkan grating atau penjaga adalah untuk mengurangi daerah tangkapan air sampai setengah.
For square outlets separate calculations will be requiredUntuk outlet persegi perhitungan terpisah akan diperlukan
Straight OutletsStraight Outlet
Tapered OutletsMeruncing Outlet
PipesPipa
BS EN 12056-3:2000 includes a calculation for the allowable capacity of the rainwater pipes.BS EN 12056-3:2000 termasuk perhitungan untuk kapasitas yang diijinkan dari pipa air hujan.The standard recommends that the pipe should be designed at a maximum of 1/3rd full (Filling degree 0.33)Standar ini merekomendasikan bahwa pipa harus dirancang sebesar maksimum penuh (Mengisi Gelar 1/3rd 0,33)
In our calculations we have chosen two pipe sizes and limited their capacity to 1/3rd full.Dalam perhitungan kami, kami telah memilih dua ukuran pipa dan terbatas kapasitas mereka untuk 1/3rd penuh.
• 100mm100mm
• 150mm150mm
Note: Where there are offsets or horizontal runs of pipes, the a separate calculation will be required to determine the capacity of the pipe system from roof level to ground level.Catatan: Di mana ada offset atau berjalan horizontal dari pipa, yang terpisah perhitungan akan diperlukan untuk menentukan kapasitas sistem pipa dari atap tingkat ke tingkat dasar.
Flat RoofsFlat Atap
For flat roofs the design head of water has been taken as 35mmUntuk atap datar desain kepala air telah diambil sebagai 35mm
The catchment area is given for outlets with and without gravel guards.Daerah tangkapan air diberikan
untuk outlet dengan dan tanpa penjaga kerikil.
Catchment AreaDAS Area
The catchment area given in the tables is based on the least of:Daerah tangkapan air yang diberikan dalam tabel didasarkan pada paling tidak dari:
• Gutter CapacityKapasitas selokan
• Outlet CapacityKapasitas Outlet
• Pipe CapacityPipa Kapasitas
Flat RoofsFlat AtapThe catchment area can be taken as the allowable area drained. Daerah tangkapan air dapat diambil sebagai daerah diijinkan dikeringkan.
Pitched roofsBernada atapThe catchment area has to be multiplied by the pitch factor to obtain the allowable area drained.Daerah tangkapan air harus dikalikan dengan faktor lapangan untuk
memperoleh wilayah yang diijinkan dikeringkan.
Valley GutterValley Talang(only valid where the roof pitches and slope lengths are equal.)(Hanya berlaku di mana pitches atap dan panjang lereng adalah sama.)
PitchNada 0°0 ° 5°5 ° 10°10 ° 15°15 ° 20°20 ° 25°25 °
FactorFaktor 1.01,0 1.011,01 1.021,02 1.041,04 1.061,06 1.101,10
Parapet or Eaves GutterParapet atau Eaves Talang
PitchNada 0°0 ° 5°5 ° 10º10 º 15°15 ° 20°20 ° 25°25 °
FactorFaktor 1.01,0 0.960,96 0.930,93 0.910,91 0.900,90 0.890,89
Please Note: Where a wall or walls drain on to the roof, for example from a higher building, then more detailed analysis of the catchment area is required.Harap Catatan: Apabila dinding atau dinding drain ke atap, misalnya dari bangunan yang lebih tinggi, maka analisis yang lebih rinci dari daerah tangkapan air diperlukan.
Use of TablesPenggunaan Tabel
To use the tables:Untuk menggunakan tabel:
1. Determine the depth of gutter required, based on the distance between outletsTentukan kedalaman selokan diperlukan, berdasarkan jarak antara gerai
2. Calculate the allowable area drained by multiplying the catchment area by the pitch factor.Hitung daerah diijinkan dikeringkan dengan mengalikan daerah tangkapan air oleh faktor lapangan.
3. Calculate the actual area drained from the equations given below.Menghitung luas sebenarnya dikuras dari persamaan yang diberikan di bawah ini.
4. Compare the actual area drained with the allowable area drained.Bandingkan luas sebenarnya
