Petunjuk
Pilihlah jawaban yang paling benar/tepat
Soal boleh dicoret-coret namun tidak dibawa pulang
Bila ada soal kurang jelas, lewati dahulu. Namun jika tidak ada ralat, berarti harus terjawab semua soal.
1. Fungsi utama solder adalah untuk mencairkan …. a. Timah
b. Plastik c. Tembaga d. Komponen
2. Benda yang berfungsi untuk menyimpan segala alat-alat praktek elektronika dan komponen-komponen elektronika adalah….
a. Obeng b. Toolbox c. Tang potong d. Stand-solder
3. Benda yang berfungsi untuk meletakkan solder saat tidak digunakan adalah…. a. Obeng
b. Toolbox c. Tang potong d. Stand-solder
4. Berikut adalah tips memilh toolbox atau kotak peralatan i. Dari bahan plastik dan transparan atau bening ii. Dari bahan besi atau logam
iii. Memiliki bonus solder atau alat lainnya
iv. Memiliki wadah dengan sekat pemisah untuk komponen v. Dari bahan plastik dan berwarna hitam
vi. Memiliki laci bertingkat saat dibuka vii. Memiliki stiker yang bercahaya
Tips yang baik saat memilih tool box untuk pelajaran rekayasa adalah… a. i, iv, vi
b. iv, v, vii c. iv, v, vi d. ii, iii, vii
5. Yang bukan kriteria pemilihan solder yang baik semestinya adalah…. a. Berharga murah
b. Merk yang terpercaya c. Ujung kecil atau tidak gemuk d. Masih baru atau bersih ujungnya
6. Yang bukan kriteria dari kabel “jumper” yang dibutuhkan dalam praktek adalah… a. Tembaga bagian dalam bentuk tunggal
b. Tembaga bagian dalam bentuk serabut
c. Persediaan kabel minimal 2 m atau satu gulung
d. Tembaganya berukuran pas atau lebih kecil dari lubang PCB
7. Fungsi dari alat-alat pada gambar berikut adalah .... a. Memotong PCB
b. Mencabut komponen c. Mengamankan solder d. Mengupas kabel jumper
8. Yang bukan bagian dari keamanan dalam penyolderan adalah… a. Menyolder diruang terbuka
b. Area peyolderan harus lega

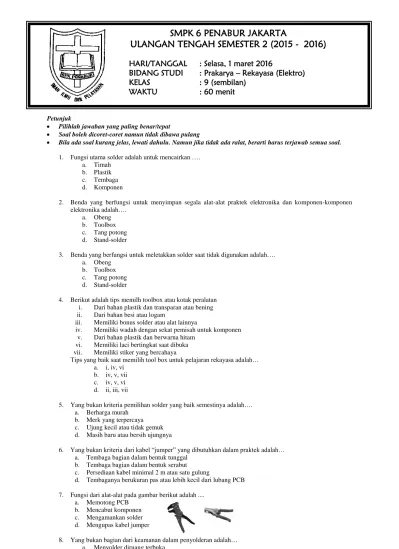

SMPK 6 PENABUR JAKARTA
ULANGAN TENGAH SEMESTER 2 (2015 - 2016)
HARI/TANGGAL
: Selasa, 1 maret 2016
BIDANG STUDI
: Prakarya – Rekayasa (Elektro)
KELAS
: 9 (sembilan)
c. Tidak menghirup asap penyolderan d. Memanaskan lingkaran titik penyolderan
9. Yang bukan bagian dari keamanan dalam penyolderan adalah.. a. Menyolder hanya timah
b. Cuci tangan setelah praktek c. Solder diletakkan di bangku
d. Tidak menyentuh bagian logam saat solder aktif
10. Yang merupakan bagian dari keamanan dalam penyolderan adalah.. a. Kabel solder dibiarkan kusut
b. Menyolder di ruangan tidak berventilasi c. Merapihkan perlengkapan setelah praktek d. Wajah berjarak ± 10 cm dari titik penyolderan
11. Bila kulit terluka karena terkena panas solder, maka yang harus dilakukan adalah… a. Jangan diberi es batu
b. Menutup dengan plester/band-aid c. Memberi pasta gigi (odol) dibagian luka d. Mencuci bagian luka dengan air mengalir
12. Yang merupakan teknik menyolder yang baik adalah a. Jangan sentuh bagian logam solder
b. Teteskan timah jauh diatas titik penyolderan
c. Panaskan titik/lingkaran lubang sebelum diberi timah
d. Jangan tempelkan solder ke titik/lingkaran lubang untuk komponen
13. Hasil solderan yang baik adalah…
a. Berbentuk bola diatas lubang penyolderan b. Melebar melebihi lingkaran lubang penyoderan c. Berbentuk tetesan yang memanjat kaki komponen
d. Berbentuk bukit/gunung kecil menutupi lubang penyolderan
14. Saat membuat laporan bukti belanja komponen elektronika, unsur yang tidak diperlukan adalah … a. Bon/kuitansi pembelian
b. Foto saat siswa didepan toko penjual komponen c. Uraian perjalanan dituliskan dalam kalimat yang baik d. Foto saat komponen disiapkan oleh penjual didepan siswa
15. Resistor kacang bernilai 4K ohm 5%, memiliki warna gelang … a. Kuning – hitam – merah – emas
b. Kuning – merah – hitam – emas c. Hitam – Kuning – emas – merah d. Emas – merah – Kuning – hitam
16. Resistor kacang bernilai 76K ohm 5% memiliki warna gelang… a. Ungu – biru – Jingga – emas
b. Biru – Ungu – Jingga – emas c. Emas – Ungu – biru – Jingga d. Coklat – hitam – merah – emas
17. Resistor kacang bernilai 4900 ohm 5% memiliki warna gelang… a. Putih – Merah – Kuning –Emas
b. Kuning – Merah – Emas – Putih c. Kuning – Putih – Merah – Emas d. Putih – Kuning – Merah – Emas
18. Resistor kacang dengan nilai 10.300 ohm 1%, memiliki warna gelang… a. Merah – Coklat – Coklat – hitam – Jingga
b. Coklat – hitam – Jingga – merah – Coklat c. Hitam – Merah – Coklat –Jingga – Coklat d. Jingga – Merah – Coklat – Coklat – hitam
19. Resistor kacang dengan nilai 6.850.000 ohm 1%, memiliki warna gelang… a. Abuabu – Biru –Hijau – Kuning – Coklat
20. Resistor kacang dengan warna gelang merah – merah – merah – perak, bernilai … a. 2200 ohm 10%
b. 3300 ohm 10% c. 22000 ohm 5% d. 33000 ohm 5%
21. Resistor kacang dengan warna gelang Jingga – Biru – Coklat – Emas, bernilai… a. 360 ohm 5%
b. 200 ohm 5% c. 200 ohm 10% d. 360 ohm 10%
22. Resistor kacang dengan warna gelang Merah – Ungu – Hijau – Abuabu – Coklat, bernilai …. a. 453.000 ohm 5%
b. 257.000.000 ohm 2% c. 2.7500.000.000 ohm 1% d. 2.7500.000.000 ohm 2%
23. Resistor kacang dengan warna gelang Coklat – kuning – hitam – Jingga – merah, bernilai …. a. 150 ohm 2%
b. 1.111 ohm 5% c. 140.000 ohm 2% d. 750.000 ohm 2%
24. Resistor kacang dengan warna gelang Biru – Jingga – Abuabu – Emas, bernilai… a. 63 x 108 ohm 5%
b. 36 x 108 ohm 5% c. 48 x 106 ohm 10% d. 76 x 103 ohm 20%
25. Resistor kacang dengan warna gelang Hijau – Kuning – Coklat – Ungu – Merah, bernilai… a. 541 x 107 ohm 5%
b. 541 x 107 ohm 2% c. 154 x 106 ohm 1% d. 147 x 105 ohm 10%
Untuk 5 soal rangkaian logika berikut, jawaban memang hanya ada dua pilihan.
26. Bila nilai input adalah “11” berurutan, maka outputnya adalah… a. 0
b. 1
27. Bila nilai input adalah “11” berurutan, maka outputnya adalah… a. 0
b. 1
28. Bila nilai input adalah “00” berurutan, maka outputnya adalah… a. 0
b. 1
29. Bila nilai input adalah “10” berurutan, maka outputnya adalah… a. 0
b. 1
30. Bila nilai input adalah “010” berurutan, maka outputnya adalah… a. 0
b. 1
Or Gate Nand Gate
Perhatikan gambar skema dibawah untuk menjawab 5 soal berikutnya
31. Kaki positif diode dihubungkan dengan… a. Kaki VR 20K
b. Kaki 16 IC 4017 c. Kaki positif baterai
d. Kaki positif kapasitor 47 uF
32. Hubungan antara IC 555 dengan IC 4017 yang tidak terjadi adalah… a. Kaki 1 IC 555 dengan kaki 8 IC 4017
b. Kaki 2 IC 555 dengan kaki 6 IC 4017 c. Kaki 3 IC 555 dengan kaki 14 IC 4017 d. Kaki 8 IC 555 dengan kaki 16 IC 4017
33. Kaki negative kapasitor 47 uF tidak terhubung dengan … a. Kaki 1 IC 555
b. Kaki 13 IC 4017
c. Kaki positif kapasitor 22 uF d. Kaki negative kapasitor 22 uF
34. Kaki Negatif LED 5 terhubung dengan…. a. Kaki 3 IC 4017
b. Kaki 11 IC 4017 c. Resistor 180 ohm d. Tidak ada yang benar
35. Kaki tengah VR 20K tidak ada kemungkinan dihubungkan dengan …. a. Kaki 2 IC 555
b. Kaki 8 IC 555
c. Kaki positif kapasitor 47 uF d. Kaki negative kapasitor 22 uF
36. Kaki negatif kapasitor 10 uF tidak terhubung dengan… a. Kaki 1 IC
b. VR 100K ohm c. Resistor 330 ohm d. Kapasitor non-polar
37. Kaki 6 IC, tidak terhubung dengan…. a. Kaki 2 IC
b. Kaki 7 IC
c. Kaki resistor 1 K ohm d. Kaki positif Kapasitor 10 uF
38. Kaki 3 IC, terhubung dengan ... a. Kaki 4 IC
b. Kaki 1 IC c. Kaki positif LED d. Kaki Negatif LED
39. Antara titik X dan Y dapat diisi dengan… a. Sambungan kaki 4 IC dengan kaki 3 IC b. Sambungan seri resistor 330 dengan LED c. Sambungan seri resistor 1 K dengan VR 100k
d. Sambungan seri Kapasitor 100 uF dengan kapasitor 104
40. Kaki tengah VR 100K, tidak punya kemungkinan dihubungkan dengan … a. Kaki 7 IC 555
b. Kaki 6 IC 555
c. Kaki Resistor 1 K ohm d. Kaki Resistor 4700 ohm
