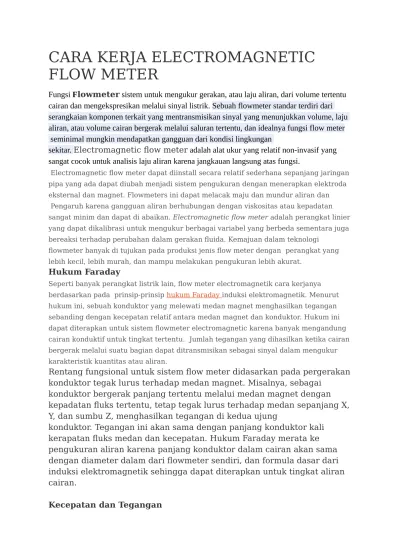

CARA KERJA ELECTROMAGNETIC
FLOW METER
Fungsi Flowmeter sistem untuk mengukur gerakan, atau laju aliran, dari volume tertentu
cairan dan mengekspresikan melalui sinyal listrik. Sebuah flowmeter standar terdiri dari
serangkaian komponen terkait yang mentransmisikan sinyal yang menunjukkan volume, laju
aliran, atau volume cairan bergerak melalui saluran tertentu, dan idealnya fungsi flow meter
seminimal mungkin mendapatkan gangguan dari kondisi lingkungan
sekitar.
Electromagnetic flow meter
adalah alat ukur yang relatif non-invasif yang
sangat cocok untuk analisis laju aliran karena jangkauan langsung atas fungsi.
Electromagnetic flow meter dapat diinstall secara relatif sederhana sepanjang jaringan pipa yang ada dapat diubah menjadi sistem pengukuran dengan menerapkan elektroda eksternal dan magnet. Flowmeters ini dapat melacak maju dan mundur aliran dan Pengaruh karena gangguan aliran berhubungan dengan viskositas atau kepadatan sangat minim dan dapat di abaikan. Electromagnetic flow meter adalah perangkat linier yang dapat dikalibrasi untuk mengukur berbagai variabel yang berbeda sementara juga bereaksi terhadap perubahan dalam gerakan fluida. Kemajuan dalam teknologi
flowmeter banyak di tujukan pada produksi jenis flow meter dengan perangkat yang lebih kecil, lebih murah, dan mampu melakukan pengukuran lebih akurat.
Hukum Faraday
Seperti banyak perangkat listrik lain, flow meter electromagnetik cara kerjanya berdasarkan pada prinsip-prinsip hukum Faraday induksi elektromagnetik. Menurut hukum ini, sebuah konduktor yang melewati medan magnet menghasilkan tegangan sebanding dengan kecepatan relatif antara medan magnet dan konduktor. Hukum ini dapat diterapkan untuk sistem flowmeter electromagnetic karena banyak mengandung cairan konduktif untuk tingkat tertentu. Jumlah tegangan yang dihasilkan ketika cairan bergerak melalui suatu bagian dapat ditransmisikan sebagai sinyal dalam mengukur karakteristik kuantitas atau aliran.
Rentang fungsional untuk sistem flow meter didasarkan pada pergerakan
konduktor tegak lurus terhadap medan magnet. Misalnya, sebagai
konduktor bergerak panjang tertentu melalui medan magnet dengan
kepadatan fluks tertentu, tetap tegak lurus terhadap medan sepanjang X,
Y, dan sumbu Z, menghasilkan tegangan di kedua ujung
konduktor. Tegangan ini akan sama dengan panjang konduktor kali
kerapatan fluks medan dan kecepatan. Hukum Faraday merata ke
pengukuran aliran karena panjang konduktor dalam cairan akan sama
dengan diameter dalam dari flowmeter sendiri, dan formula dasar dari
induksi elektromagnetik sehingga dapat diterapkan untuk tingkat aliran
cairan.
Ketika electromagnetic flow meter dipasang dan diaktifkan, operasional (
pengukuran) dimulai dengan sepasang kumparan magnetik yang diberi
beban. ketika ada energi melewati kumparan, maka mereka
menghasilkan medan magnet yang tetap tegak lurus baik cairan
konduktif yang diukur dan sumbu elektroda melakukan
pengukuran. Fluida bergerak sepanjang sumbu longitudinal flowmeter,
membuat setiap tegangan tegak lurus
yang dihasilkan diinduksi untuk
area dan kecepatan fluida. Kenaikan laju aliran cairan konduktif akan
membuat peningkatan proporsional tingkat tegangan.
Arus Profil
Aliran Liquid dalam suatu sistem flowmeter dapat diasumsikan sebagai bidang persegi, dengan kecepatan fluida bergolak, terdistorsi, dengan aliran hulu yang lemah, atau parabola, dengan kecepatan laminer. Tetapi terlepas dari profil, sebuah flowmeter magnet akan memberikan tegangan rata-rata dari pengukuran penampang, sehingga sinyal untuk operator cenderung mencerminkan kecepatan rata-rata dari cairan yang mengalir. Mengingat diameter pipa tetap dan medan magnet konstan, tegangan induksi hanya akan berkorelasi dengan kecepatan fluida. Jika cairan memiliki sensor yang dipasang pada sebuah rangkaian, tegangan akan menciptakan arus yang dapat diterjemahkan sebagai pengukuran laju aliran yang akurat.
Meskipun electromagnetic flowmeters dirancang untuk memberikan kedekatan hubungan linier antara tegangan dan arus, namn ada beberapa faktor yang dapat mengganggu hubungan ini. Sumber-sumber gangguan meliputi:
