Program Studi Teknik Informatika
Fakultas Teknologi Informasi
Universitas Kristen Satya Wacana
Salatiga
Pemodelan Singkronisasi Door Lock System
Pada Jadwal Perkuliahan
(Studi Kasus FTI UKSW)
Artikel Ilmiah
Peneliti:
Ferman Sandi (672015269) Dr. Wiwin Sulistyo, S.T., M.Kom.
Program Studi Teknik Informatika
Fakultas Teknologi Informasi frf
Universitas Kristen Satya Wacana
Salatiga
Agustus 2019
Pemodelan Singkronisasi Door Lock System
Pada Jadwal Perkuliahan
(Studi Kasus FTI UKSW)
Artikel Ilmiah
Diajukan kepada Fakultas Teknologi Informasi
untuk memperoleh Gelar Sarjana Komputer
Peneliti:
Ferman Sandi (672015269) Dr. Wiwin Sulistyo, S.T., M.Kom.
Pemodelan Singkronisasi Door Lock System
Pada Jadwal perkuliahan
(Studi Kasus FTI UKSW)
Ferman sandi1 , Dr. Wiwin Sulistyo, S.T., M.Kom.2
Fakultas Tehnik Informasi ,Universitas Kristen Satya Wacana Jl. Diponegoro 52-60, Salatiga 50771, Indonesia
E-mail : [email protected] 1,[email protected]
Abstract
Universitas Kristen Satya Wacana UKSW memiliki fitur pintu otomatis yang belum di optimalkan. Pintu Salto door lock system dapat diambil datanya dan dilakukanlah pemanfaatan. Penelitianini mengoptimalkan salto door lock system yang telah terdapat pada setiap ruang kampus FTI UKSW. Data dapat diambil mengunakan alat yang disebut PPD sehinga data dapat di digunakan. Data yang diperoleh dari backup pintuk salto door lock system dapat di cocokan dengan data semester 2016 – 2017 untuk memvalidasi apakah staff
pengajar mengakses ruangan pembelajaran yang sudah tersedia dan dijadwalkan pada semester berjalan, Data tersebut di validasi dengan digunakannya kamera untuk memastikan bahwa staff pengajar memasuki ruang pembelajaran, bukti berupa foto bahwa
staff pengajar mengakses ruang tersebut. Informasi yang dihasilkan berupa Data tersebut digunakan pihak universitas untuk melihat kinerja staff pengajar . Data di ubah menjadi data SQL sehingga dapat di olah mengunakan XMAPP yang dapat di akses dalam bentuk web. Pengambilan data tesebut mengunakan Get dan Post untuk mengambil dan menampilkan data. Hasil dari penelitian ini berupa Web yang berisi informasi berupa nama dosen matakuliah yang diampu jam kedatangan dan jam keterlambatan. Web dapat diakses pihak
universitas untuk mengetahui kinerja staff pengajar .
Kata kunci : salto door lock system, PPD, RF ID, Web Server, Sql, Xmapp, Kamera
Abstract
Satya wacana Christian university UKSW had an automatic door feature that has not been optimize betore. That Salto diir lock system can be use the data and utilized it. This research optimizes salto door lock systemthat had been found in every classroom FTI UKSW. The data can be taken using a tool called PPD so that data can be used. Data obtained from back-up salto door lock system can be matchedwhit data from semester 2016 – 2017 to avalidate whether teaching suff access learning class rooms that are already available and and scheduled from the current semester. The data is avalidate by using cameras to ensure that teaching staff enter classroom, with an evidence of potos that teaching staff access that room. The information generated in from of data is used by the university to see the performance of teaching staff. Data is converted into SQL data so that it can be used using XMAPP which can be accessed in web from. Retrieving the data uses get and post to retrieve and display data. The result of this study are in the from of a web that contains information the name of the lecturen of the subject, time of arrival and time of delay. The web can be accessed by the university to determine the performance of teaching staff.
1. Latar Belakang Masalah
Dalam pelaksanaan perkuliahan kedisiplinan waktu sangat penting. Hal ini menyangkut ketepatan waktu pengajar memulai perkuliahan dan mengahiri perkuliahan, salah satu kinerja yang dapat diukur dan dapat dihitung adalah ketepatan waktu tersebut.
FTI UKSW sudah memiliki alat yang digunakan untuk membantu mempercepat mengamankan ruangan atau pintu yaitu Salto door lock system. Sejak tahun 2001, Salto door lock system adalah kontrol akses elektronik solusi tanpa kunci. Salto door lock system telah merevolusi kontrol akses didunia dan menetapkan standar baru dalam keamanan, kenyamanan dan efektivitas biaya yang akan tetap menjadi bukti konkrit kemajuan di masa depan, Salto Virtual Network
berbasis data-on-card (SVN) [1]. Salto Virtual Network (SVN) memberikan fleksibilitas untuk sistem kontrol akses untuk tumbuh dari sejumlah kecil pintu dan pengguna kesejumlah besar pintu dan pengguna sesuai kebutuhan. Hal ini memungkinkan kunci yang berdiri sendiri untuk membaca, menerima dan menulis informasi melalui sistim data-on-card terenkripsi dan aman yang memanfaatkan kemampuan teknologi baca atau tulis RFID. Dalam SVN semua pengoperasian data akses disimpan dan didistribusikan oleh smart card. Smart card Tidak hanya dapat mengontrol hak akses ke pintu tetapi berkat komunikasi dua arah, pintu juga dapat menulis data seperti informasi daftar hitam atau status baterai yang direspon kembali kekartu pintar. Smart card kemudian mengirimkan informasi ini kembali keserver melalui pembaca dinding online yang dapat memperbarui dan menerima informasi dari kartu kapan saja dan di mana saja di dalam Gedung [2]. Data tersebut diambil mengunakan alat yang bernama PPD, perangkat programmer portable tanpa kontak. PPD adalah messenger computer dan kunci darurat, PPD memiliki antarmuka multi Bahasa. Fitur utama dari PPD alah menginisialisasi pintu, mengumpulkan jejeak audit atau penguna, memperbarui kunci profil pintu dan jam internal didalam pintu Salto door lock system, diagnostic pintu, pembuka darurat, dan pembaruan firmware [3]. Data yang di ambil mengunakan PPD dapat di masukan kedalam server Salto door lock system dan dapat diakses melalui aplikasi
berbasis web yang bisa melakukan manajemen database server, maka proses manajemen database akan lebihluas jangkauannya. Sebab dengan hanya bermodalkan web browser proses manajemen database sudah bias dilakukan.
Aplikasi berbasis desktop yang ada saatini adalah Enterprise Manager yang tersedia bersama paket SQL Server. Fitur-fitur penting pada Enterprise Manager seperti pengolahan database, manajemen aktifitas database dapat di ambil dalam bentuk
web dengan melakukan pengolahan-pengolahan tertentu.
Selain itu dalam sistem perkuliahan FTI UKSW memiliki atribut penjadwalan perkulihan yang dapat disingkronkan pada pengunaan Salto door lock system yang sudah terdapat pada kampus blotongan FTI UKSW. Penelitian ini di buat untuk pengembangan pencocokan jadwal mengajar, diantaranya untuk melihat kinerja
staff pengajar pada kecocokan jadwal dan jam kedatangan staff pengajar. Kevaliditasan data salto door lock system di hubungkan dengan data kamera. Kamera merupakan suatu lektronik yang dipergunakan untuk meng-capture suatu objek menjadi sebuah gambar atau foto. Manusia mampu memanfaatkan gambar tersebuh untuk berbagai hal dalam kehidupannya, saatini tidak hanya digunakan untuk keperluhan pribadi tetapi dapat juga digunakan dalam bidang monitoring dan
foto yang diambil dan jam saat foto tersebut di ambil. Web tersebut dapat diakses pihak universitas untuk melihat ketepatan jam kedatangan staff pengajar.
2. Tinjauan Pustaka
2.1 Penelitian terdahulu
Penelitian yang membahas tentang penerapan Smart Door Locks dengan menerapkan konsep Internet of Things yang didukung dengan teknologi cloud computing sebagai tempat menyimpan data. Metode pengembangan dalam system
pada penelitian tersebut adalah dengan menggabungkan teknologi ESP8266,
Firebase, dan aplikasi berbasis android. Teknologi Firebase yang digunakan berfungsi untuk menyimpan data secara online. ESP8266 merupakan teknologi yang digunakan untuk komunikasi dengan Firebase dalam proses read dan write
data melewat jalur komunikasi internet. Sedangkan aplikasi android dibuat untuk dapat memonitoring dan mengendalikan sistem ESP8266 dengan melakukan komunikasi langsung pada firebase yang berfungsi sebagai mobile Backend as a Service yang menerapkan konsep Internet of Things [4].
Dalam penelitian lain yang membahas mengenai penerapan sistem kuncipintu yang dibuat secara otomatis pada Smart Home menggunakan SMS Gateway. Penerapan sistem kuncipintu otomatis ini dibuat sebagai salah satus sistem keamanan rumah yang digabungkan dengan fitur SMS dalam telepon seluler.
System yang dibuat memiliki beberapa fitur, diantaranya fitur untuk mengatasi pengaksesan pintu yang dilakukan secara paksa oleh orang asing, fituru ntuk member notifikasi lewat ponsel dan fitur untuk mengunci pintu jarak jauh dengan cara mengirim SMS. Hasil yang di dapat dalam penelitian tersebut bahwa dengan menggunakan desainsistem tersebut, sistem dapat berjalan dengan baik dalam membuka dan mengunci pintu. Sedangkan pada fitur sms, user akan mendapat
notifikasi SMS saat pintu dibuka secara paksa oleh orang asing dengan rentang waktu 5-8 detik. Fitur sms user dapat mengunci dan membuka pintu dengan mengirimkan sms dijalankan peritah tersebut berdasarkan waktu system selama 1-3 detik [5].
Penelihtian yang membahas tentang sistem keamanan pintu berbasis
arduino mega. Pintu otomatis dengan mengunakan perangkat yang bernama
arduino mega 2560 , Kit atau papan elektronik yang dilengkapi dengan software open source yang menggunakan mikrokontroler ATMega dan berfungsi sebagai pengendali mikro single- board yang dirancang untuk memudahkan penggunaan
elektronik dalam berbagai bidang yang dirilis oleh Atmel. Dimana Hardwarenya
memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri. Alat tersebut dengan sendor fingerprint dan Modul Kamera OV7670 dapat merancang prototype pengamanan pintu pada ruang dosen. Prototype tersebut dapat membantu dosen dalam meningkatkan keamanan pada ruang dosen dan berdasarkan hasil analisis dapat ditemukan bahwa perangkat tersebut dapat berjalan dengan efektif [6].
2.2.Radio Frequency Identification (RF ID)
Salto door lock system menggunakan teknologi RFID yang merupakan teknologi R&W (baca tulis). Salto door lock system secara default memasukan teknologi data- on-card SVN (Salto Virtual Network) kesemua kunci untuk
memastikan bahwa akses tidak pernah terganggu.
Sistem semacam itu memungkinkan kunci yang berdiri sendiri untuk mengunggah, menyimpan, dan mengunduh informasi akses terbaru karena staff
menggunakan kartu RFID [7].
RFID atau bias disebut juga Radio Frequency Identification adalah sistem identifikasi berbasis wireless yang memungkinkan pengambilan data tanpa harus bersentuhan seperti barcode atau magnetic card. alat ini menggunakan sistem radiasi elektro magnetik untuk mengirimkan kode. RFID memiliki prinsip kerja
menggunakan sistem identifikasi dengan gelombang radio, karena itu minimal dibutuhkan dua buah perangkat agar alat ini dapat berfungsi, adapun perangkat yang dibutuhkan disebut TAG dan READER [8].
2.3.Web Server
Web server adalah sebuah software yang memberikan layanan berbasis data dan berfungsi menerima permintaan dari HTTP atau HTTPS pada klien yang
dikenal dan biasanya kita kenal dengan nama web browser (Mozilla Firefox,
Google Chrome) dan untuk mengirimkan kembali hasilnya dalam bentuk beberapa
halaman web dan pada umumnya akan berbentuk dokumen HTML. Fungsi utama
Server atau Web server adalah untuk melakukan mentransfer berkas permintaan pengguna melalui protokol komunikasi yang telah ditentukan sedemikian rupa.
Halaman web yang diminta terdiri dari berkas teks, video, gambar, file dan banyak
lagi. Pemanfaatan web server berfungsi untuk mentransfer seluruh aspek
pemberkasan dalam sebuah halaman web termasuk file yang berupa teks, video,
gambar dan banyak lagi. Berdasarkan hal tersebut web server memberikan layanan
yang cukup lengkap bagi penggunanya. Beberapa dukungan Apache :
• Kontrol Akses
Kontrol Akses dapat dijalankan berdasarkan nama host atau nomor IP CGI (Common Gateway Interface) Yang paling terkenal untuk digunakan adalah PERL
(Practical Extraction and Report Language), didukung oleh Apache dengan
menempatkannya sebagai modul (mod_perl).
• PHP (Personal Home Page/PHP Hypertext Processor)
Program dengan metode semacam CGI, yang memproses teks dan bekerja di server.
Apache mendukung PHP dengan menempatkannya sebagai salah satu modulnya
(mod_php). Hal ini membuat kinerja PHP menjadi lebih baik [9].
2.4.SQL
SQL adalah singkatan dari Structured Query Language. SQL digunakan untuk berkomunikasi dengan database. Menurut ANSI (American National Standards Institute) adalah bahasa standar untuk sistem manajemen basis data relasional. SQL
digunakan untuk melakukan tugas-tugas seperti memperbarui data di database, atau mengambil data dari database. Sistem manajemen basis data relasional yang menggunakan SQL adalah Oracle, Sybase, Microsoft SQL Server, Access, Ingres, dll. Meskipun sebagian besar sistem basis data menggunakan SQL, kebanyakan dari mereka juga memiliki ekstensi tambahan yang dimiliknya sendiri, biasanya hanya digunakan pada sistem mereka. Perintah standar SQL seperti "Pilih", "Masukkan", "Perbarui", "Hapus", "Buat", dan "Jatuhkan" dapat digunakan untuk menyelesaikan hampir semua yang perlu dilakukan dengan database [10].
2.5. XMAPP
Xmapp ialah perangkat lunak bebas yang mendukung banyak sistem operasi yang merupakan campuran dari beberapa program. Xmapp mempunyai fungsi sebagai server yang berdiri sendiri (localhost), yang terdiri dari program MySQL database, Apache HTTP Server, dan penerjemah ditulisan dalam bahasa pemrograman PHP dan Perl.
Nama Xmapp merupakan singkatan dari empat sistem operasi yaitu Apache,
MySQL, PHP dan Perl. Program ini tersedia di bawah GNU (General Public License), sehinga xmapp mudah untuk menggunakan atau mengakses web server
yang dapat melayani tampilan halaman web yang dinamis [11].
3. Metodologi Penelitian
3.1 Metode Penelitian
Dalam penelitian ini ada beberapa langkah yang harus dilakukan agar penelitian sesuai dengan tujuan, tahapan penelitian ini mengacu pada metode yang digunakan adalah PPDIOO yaitu merupakan metode yang terdiri dari prepare, plan, desing, implement, operate, dan optimize. Metode tersebut adalah metode yang diterapkan oleh cisco . ada 6 tahap dalam metode tersebut, tiap tahapan mendefinisikan aktifitas yang dibutuhkan pada penelitian yang sedang dilakukan. Gambaran metode tersebut dapat dilihat pada gambar 3.1 Metode PPDIOO .

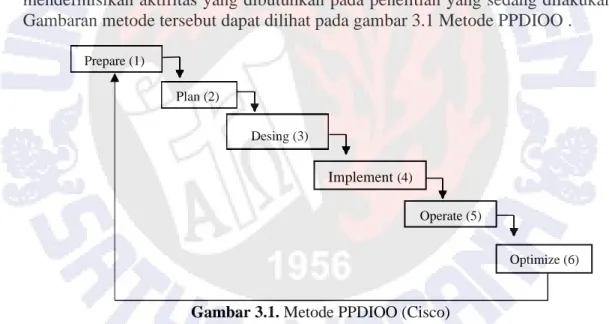

Gambar 3.1. Metode PPDIOO (Cisco)
Gambar 3.1 Tahapan penelitian mendeskripsikan sebuah model siklus konsep PPDIOO yang mengacupada metodologi pada CISCO. Tahapan pertama adalah Prepare yaitu menetapkan kebutuhan, mengambangkan strategi, dan mengusulkan konsep, untuk mendukung suatu strategi yang didukung dengan kemampuanpuan. Dalam fase ini maka diakukan lah pendeskripsian tentang salto door lock system
dan menghasilkan inovasi baru. Fase plan pada tahapan ini mengidentifikasin persyaratan berdasarkan tujuan, fasilitas, dan kebutuhan penguna. Dalam plan maka ditemukanlah tujuan dari kegunaan lain dari salto door lock system tersebut dan menjadi sebuah fasilitas yang dapat menunjang kegiatan pada kampus FTI UKSW. Desing dikembangkan berdasarkan persyaratan teknis dan diperoleh dari kondisi sebelumnya desain yang bersifat komprehensif dan terperinci, setelah tahapan desain disetujui maka fase implementasi dapat dimulai. Implementasi dilakukan
Prepare (1) Plan (2) Desing (3) Operate (5) Implement (4) Optimize (6)
sesuai desain. Fase ini mengimplementasikan data salto door lock system menjadi absensi dengan mengabungkan data data penunjang seperti data siasat dan kamera.
Operate meliputi pengolahan dan memonitoring, pemeliharaan,
upgrade,mengidentifikasi, dan mengoreksi kesalahan. Tahapan ini adalah ujiakhir untuk memantau stabilitas, kinerja, kesalahan, dan kegiatan-kegiatan pemantauan lainnya. Fase optimize adalah fase mengidentifikasi dan menyelesaikan masalah, dase ini memungkinkan untuk memodifikasi desain penelitian, jika terlalubanyak masalah yang timbul maka kembali ke awal siklus dalam del fase pada PPDIOO.
4. Hasil Dan Pembahasan
Hasil dan pembahasan mencakup tentang Arsitektur perancangan menjelaskan tentang gambaran perancangan yang telah dibuat, dapat dilihat pada gambar 4.1 .
Gambar 4.1. Model perancangan singkronisasi doorlock system pada jadwal perkuliahan Gambar 4.1. Arsitektur Perancangan yang dibangun mengunakan Salto door lock system ini memberitahukan dari awal dimana staff pengajar mengunakan
smard card untuk megakses RF Online Door yang sebelumnya staff pengajar mengambil data pada salto ubox sehiga dapat digunakan untuk membuka pitu dan informasi tersebut akan tersimpan pada Salto software and database yang dapat dilihat melalui Salto operation. Data yang terekan pada RF Online Door dapat di ambil mengunakan PPD dan di singkronkan dengan data sistem akademik dan data
CCTV atau Kamera. Data tersebut dapat di gunakan pada web dengan
mengubahnya melalui SQL sehinga dapat di tampilkan pada web dan di gunakan pihak Universitas untuk mengetahui kedisiplinan staff pengajar terhadap jam dan kedatangan perkuliahan, untuk penjelasan lebih detail dapat dilihat pada bagian table 4.1.
Tabel 4.1. Tabel Arsitektur Perancangan
Staff pengajar
Staff pengajar atau dosen adalah objek utama yang mengoprasikan sistem mengakses pintu atau ruang yang sudah di sediakan untuk mengajar pada semester berjalan.
Web user
Salto operation this GUI
Salto software
And database pengajar Staf
System akademik Integration
Dor controler Salto Ubox Salto Gateway Smart Card SQL PPD RF Online Door Siasat 2016 - 2017
Smart card Smart card adalah sebuah kartu dimana kartu tersebut dapat menyimpan data pengguna dan pintu, grup pengguna dan zona serta mengatur periode waktu dan mode pembukaan yang memerintahkan pintu untuk mengunci atau
membuka kunci secara otomatis sesuai kebutuhan.
Salto Ubox Salto Ubox atau wall Reader controller berfungsi memperbarui smard card yang berdiri sendiri yang berfungsi sebagai Pembaca dinding membaca data terenkripsi yang terkandung pada operator dan mengkomunikasikannya kepengontrol pintu.
Salto Gateway
Salto Gateway berfungsi menghubungkan
escutcheons elektronik bertenaga baterai dan silinder melalui transceiver radio daya rendah (2,4 GHz). Ini berinteraksi dengan gateway XS4, yang terhubung dengan Ethernet / WiFi ke komputer manajemen pusat.
Integration Door Controler
Integration Door controller mengimtegrasi semua kebutuhan keamanan fisik dalam sistem yang mudah di kelolah dan terhubung pada salto virtual network.
Salto software And database
Salto software And database adalah alat
manajemen kontrol akses berbasis web yang kuat yang memungkinkan pengguna untuk
memprogram zona waktu akses, mengelola
kalender yang berbeda, dan melihat jejak audit dari setiap pintu.dan tempat menyimpan data.
Salto operation this GUI
Salto operation this GUI adalah antarmuka yang ramah penggunanya, mudah diatur dan
dikonfigurasikan, memberi operator fleksibilitas dan kontrol yang dibutuhkan sistem kontrol akses modern saat ini berupa tampilan yang dapat di akses melalui web untuk mengakses salto software.
RF Online Door
RF Online door adalah pintu otomatis yang dapat di akses mengunakan Smart card yang terbuka dengan code-code yang bias membuka pintu yang telah di simpan pada kartu dan di baca oleh pintu dan direspon sehinga terbuka .
PPD Perangkat Programmer Portable adalah messenger
antara komputer dan kunci. PPD memiliki antarmuka multibahasa dan berfungi sebagai Menginisialisasi pintu, Kumpulkan jejak audit, Perbarui kunci (profil pintu & jam internal), Diagnostik pintu, Pembukaan darurat, Pembaruan firmware.
Dengan mengunakan alat tersebut dapat diambil data dari RF online door dan didapat kan data yang dapat dilihat pada table 4.2, 4.3, 4.4 dan 4.5.
System akademik Siasat 2016-2017
System akademik adalah jadwal pembelajaran pada semester 2016 – 2017 yang sudah ditetapkan oleh pihak universitas data tersebut dapat dilihat pada table 4.6.
Cctv atau kamera
Data tersebut adalah data yang di ambil dan digunakan untuk menjadi bukti atau validasi pada pembelajaran apakah staff pengajar benar mengisi pembelajaran tersebut atau tidak maka foto atau gambar akan menjadi bukti atau sebagai validasi
dari staff pengajar yang mengakses pintu.
Xmapp SQL
Platfrom ini berfungsi untuk mensingkronkan data yang telah didapat dan dihubungkan pada web
sehinga dapat dijadikan data absensi, data tersebut diubah dalam bentuk sql. Dengan source code php sehinga dapat diolah pada web dan menjadi sebuah tampilan, untuk menghubungkan data sql pada web
dapat dilihat pada lampiran source code Koneksi data dosen dan Koneksi data
kamera.
Web Web berfungi sebagai tampilan untuk
menampilkan data data yang telah diolah sehinga menjadi suatu tampilan yang dapat di pahami oleh pihak penguna atau user .
User User adalah penguna atau pihak universitas yang megakses web yang terdapat data yang terbentuk dari salt door lock system.
_______________________________________________________________
4.1 Pengumpulan Data
Sumber data pada penelitian ini berasal dari data salto door lock system yang berada pada kampus FTI UKSW. Data tersebut meliputi jam staff pengajar mengakses ruangan pembelajaran, tanggal dan tahun, status ruang , dan matakuliah yang sedang berlangsung.
memvalidasi apakah staff pengaja benar-benar mengisi jam pembelajaran terseut. Data cctv berupa foto dan jam saat foto itu diambil.
4.2 Tabel Relasi
Tabel relasi adalah tabel yang mempersentasikan hubungan antar tabel yang terjadi pada satu tabel dengan tabel lain nya untuk mengatur suatu database.
Gambar4.2. Table Relasim
Gambar 4.2 Tabel relasi antara beberapa tabel salto door lock system yang terdiri dari beberapa tabel berisi mengenai data data yang diambil dari salto door lock system berupa data user, data kartu, data pintu atau ruang dan data kapan pintu itu dibuka. Data tersebut kemudian di perkecil sehingga di dapatkan beberpa data yang dapat di singkronkan dengan data siasat yang berisi mengenai informasi nama dosen, matakuliah yang diampuh, hari kapan dosen mengajar, ruang untuk mengajar, dan jam pengajar data tersebut juga didukun oleh data kamera yang dipasan pada pintu yang bertujuan untuk memvalidasi apakah dosen benar benar memasuki ruang tersebut. Setelah data data tersebut diperoleh sehinga dapat dijadikan data absensi. Data absensi tersebut selanjutnya diolah atau diimplementasikan pada xmapp yang membuat data terseebut menjadi web absensi.
4.3 Seleksi data
Pada seleksi data dilakukan proses pengambilan data staff pengajar dari data yang di ambil dari data salto door lock system yang terdiri dari data siswa, asisten dosen, cleaning servis, security dan data yang menumpuk diakibatkan keluar masuk nya staff pengajar atau mahasiswa yang melewati pintu.
Tabel 4.2. Data Pintu Salto
Tanggal Akses ID ruang ID Groub ID User
5/17/2017 16:17 129 17 135 5/17/2017 16:25 112 17 135 . . . . . . . . 3/9/2019 1:06 125 17 1461 3/9/2019 1:13 284 76 1461
Tabel 4.2 Data pintusalyo adalah data semua smard card yang mengakses Siasat ID Matakuliah Dosen Matakuliah Ruang Jam Hari Data Absensi Dosen Matakuliah Ruang Jam Masuk Jam Datang Web Absensi Smart Card Jam Datang Tangal akses Ruang
Dosen Data kamera
Kamera User Pintu Salto Tanggal akses ID Ruang ID Groub Card Code Lock ID User Name Last Name Jam Card Code ID User Jam foto Data Bsen Data Kamera ID Lock Name
pintu. Data tersebut berupa tanggal jam dan tahun akses, data pintu berupa code
untuk membedakan antara dosen, mahasiswa , cleaning service dan security yang di jadikan dalam satu table berupa table user. Terdapat tambel ID Groub dan ID User yang berguna untuk membedakan antara dosen, mahasiswa , cleaning servide
dan security.
Tabel 4.3. Tabel User
ID User Name Last Name
1 Programming key -
2 Guest cancel key -
. . .
. . .
1466 Test broker key -
1467 672017146 tabita mida theresa /mhs2016/laboran mhs
Tabel 4.3 Table user dimana user dapat dilihat nama dan title. Data tersebut dibedakan melalui ID User antara satu dengan yang lain dan Table Last name yang berupa title apakah user tersebut dosen dalam , dosen luar atau mahasiswa.
Tabel 4.4. Tabel Smard Card
Card Code ID User
2 406 3 439 . . . . 3445 1402 3447 1455
Table 4.4 smard card adalah data berupa beberapa code yang terdapat pada table.code card , id user yang dapat di cocokan pada table user .
Tabel 4.5. Lock ID Lock Name 97 B01 98 100 . . . . 297 LockDown 4BRE 298 Lockdown 1FSD
Tabel 4.5 lock adalah table dimana terdapat id lock untuk mengetahui ruangan dengan mencocokan id lock dan nama pada table lock.
Tabel 4.6. Jadwal Siasat UKSW
No ID Matkul
Matakuliah Hari Jam Dosen Ruang
1 FL108 PENGANTAR HERMENEUTI K PL Kamis 13:00:16:00 71008-PDT. PROF. JOHN TITALEY;71942- MERRY KRISTINA RUNGKAT; FTI400 2 IN121A PENDIDIKAN AGAMA Selasa 11:00:13:00 71920-Pdt. ESTHER H.TULUNG; FTI300 . . . .
. . . . 293 MI203 INFORMATIO N SYSTEM AUDIT & ANALISYS Senin 15:00:17:00 21032- MARWATA;21542- ELISABETH P. KURNIAWATI; F202 294 MI204 BUSINESS INTELLIGENC E SYSTEM Rabu 15:00:17:00
67001-Prof. Ir. DANNY
MANONGGA ; FTI400
Tabel 4.6 Jadwal siasat UKSW adalah data siasat yang digunakan untuk membuat dan mencocokan jam kedatangan dengan jadwal pada semester berjalan sehinga terlihat antara staff pengajar yang mengisi pembelajaran ataupun tidak mengisi pembelajaran sesuai jam yang di tentukan juga dapat melihat apakah staff
pengajar datang sesuai jam yang sudah di tentukan.
4.3 Seleksi data kamera
Seleksi data kamera yang berada pada cctv untuk memilah data yang digunakan dan tidak di gunakan. Data yang diambil berupa foto dan jam foto tersebut diambil dan diseleksi menjadi data user. Data yang terlibat langsung dengan sistem berdasarkan deskripsi umum yang telah di jelaskan sebelumnya. Data yang akan digunakan pada aplikasi berbasis web ini adalah data staff pengajar,
staff pengajar merupakan penguna yang mengunakan fitur salto door lock system
pada saat perkuliahan berlangsung.
4.4 Hasil
Hasil dari penelitian ini berupa Layarinformasi absensi dosen yang dapat di pergunakan utuk menampilkan informasi absensi berdasarkan jadwal secara langsung bias mengunakan layar monitorm. Layar dipergunakan untuk menampilkan informasi yang dapat dilihat oleh pihak universitas untuk informasi kehadiran staff pengajar. Dengan ini bisa diketahui informasi lengkep seperti jam masuk dan jam keluar.
Halaman utama adalah halam dimana data staff pengajar mengakses pintu atau ruang yang sudah dijadwalkan oleh pihak universitas untuk mengisi kegiatan pembelajaran. Rancangan antarmuka rekapitulasi absensi dipergunakan oleh admin
untuk menampilkan informasi rekapitulasi kehadiran staff pengajar dalam perkuliahan. pada informasi ini ada jam masuk staff pengajar saat mengakses pintu.

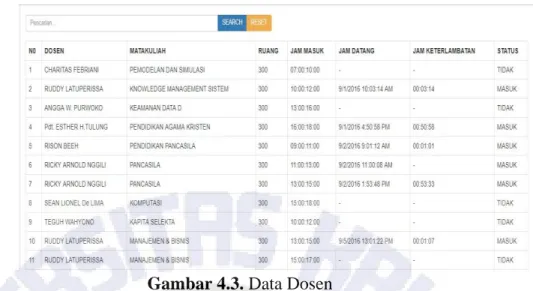

Gambar 4.3. Data Dosen
Gambar 4.3 Data dosen berisi table informasi staff pengajar berupa nama dosen, matakuliah, ruang, jam masuk, jam keterlambatan dan status apakah dosen tersebut sudah tepat pada waktu yang telah dibuat pihak universitas.
Gambar 4.4. Data Kamera
Gambar 4.4 Data kamera yang dipergunakan utuk menampilkan informasi absensi berupa data yang berisikan foto dan jam yang tertampil pada layar , data tersebut bertujuan untuk memvalidasi staff pengajar mengisi atau mengunakan ruangan. Denganini bias diketahui staff pengajar yang mengakses pintu dengan melihat jam dan data kamera yang terdapat pada halaman data kamera .
4.5 Hasil perhitungan
Hasil perhitungan didapatkan data yang sebelum nya diambil dari backup salto door lock system dan di ubah ke data sql untuk dijadikan data yang dapat di gunakan pada coding web dan dapat ditampilkan pada tampilan absen dosen dan data kamera. Data kamera juga di ubah ke data SQL agar dapat di olah ke coding
Gambar 4.5. Data Sql Absen Dosen
Gambar 4.5 Data sql Absen dosen adalahn data yang diambil dari data siasat 2016 – 2017 pada bulan September dan data salto door lock system pada pintu yang diakses pada semester 2016 – 2017 bulan September.
Data di koneksikan dengan staff pengajar melakukan pembelajaran saat mengunakan ruangan atau mengakses pintu otomatis haltersebut akan terekam pada
server salto sehiga data dilihat apakah staff pengajar sudah melakukan kegiatan pembelajaran sesuai jadwal yang sudah terdapat pada semester berjalan. Data akan di ubah menjadi data sql yang dapat di olah dan dapat ditampilkan pada web.
Gambar 4.6. Data Sql Kamera
Gambar 4.6 Data SQL kamera data yang diperoleh dari data kamera penguna pintu sebagai validasi bahwa staff pengajar mengisi pembelajaran pada hari dan jam yang sudah tertera pada semester berjalan, data tersebut di ubah menjadi data sql
4.6 Coding Program
Coding program web ini mengunakan XMAPP yang berfungsi sebagai server
yang berdiri sendiri, yang terdiri atas HTTP server dan MY SQL database. PHP server berfungsi untuk membuat halaman web, web yang dibuat dengan HTML PHP
dan CSS ini mengunakan beberapa protocol metode request diantaranya adalah get
dan post. Metode ini umumnya data berbentuk query string yang dikirim melalui
URL, data tersebut berupa pasangan [key + value] yang dipisahkan dengan tanda [&] data tersebut digabung dengan url utama yang dipisahkan dengan tanda [?].
5. Kesimpulan Dan Saran
5.1 Kesimpulan
Berdasarkan hasil pengujian dengan menggunakan web absensi terhadap data
salto door lock system di kampus blotongan FTI UKSW maka dapat diambil beberapan kelebihan dan kekurangan sebagai berikut.
Kelebihan Dari hasil pengujian yang didapat adalah dapat memantau staff
pengajar apakah sudah mengisi pembelajaran sesuai jadwal. sehinga pihak
universitas dapat melihatr kinerja staff pengajar.dan dapat melihat perkembangan
staff pengajar dalam hal keberaqngkatan staff pengajar.
Kekurangan dari system tersebut adalah tertumpuknya data salto door system yang dikarenakan seringnya pintu salto di gunakan.
5.2Saran
Berdasarkan hasil pengujian dengan mengunakan web absensi terhadap data
salto door lock door system dikampus blotongan FTI UKSW maka dapat diambil beberapa kesimpulan sebagai berikut.
Dari hasil pengujian menggunakan web yang di buat untuk memanfatkan data
salto door lock system telah terbukti dapat memantau staff pengajar apakah sudah mengisi pembelajaran sesuai jadwal. sehinga pihak universitas dapat melihatr kinerja staff pengajar.
Dari hasil pengujian menggunakan data cctv yang terletak pada pintu telah terbukti dapat memvalidasi bahwa staff pengajar benar-benar mengisi jadwal sesuai jadwal yang telah tersedia dengan baik.
Daftar Pustaka
[1] “SALTO INSPIRED ACCE, ” [Online]. Avaliable: https://www.saltosystems.com/
en/about-salto-3/our-company/ . [Accessed: 24-Nov-2018].
[2] “SALTO INSPIRED ACCE, ” [Online]. Avaliable: https://www.saltosystems.com/
en/product-range/explanation/72/salto-virtual- network-svn/,[Accessed: 24-Nov-2018].
[3] “Portable Programing Device - PPD” [Online]. Avaliable:http://
www.tmbaccesscontrol.com/ product/ portable-programming-device-ppd/, Accessed: 24-Nov-2018].
[4] Muhamad Izzuddin Mahali, " SMART DOOR LOCKS BASED ON INTERNET of
THINGS CONCEPT WITH MOBILE BACKEND as a SERVICE," Jurnal Electronics, Informatics, and Vocational Education (ELINVO), Volume 1, Nomor 3, November 2016 [Accessed: 25-Nov-2018].
[5] Yan Detha Shandy V.D , Andrian Rakhmatsyah,S.T.,MT, and Novia Anggis
Suwartika,ST.,MT," Implementasi Sistem Kunci Pintu Otomatis Untuk Smart Home Menggunakan SMS Gateway," e-Proceeding of Engineering : Vol.2, No.2 Agustus 2015 | Page 6395 [Accessed: 25-Nov-2018].
[6] Akbar iskandar , Muhajirin ,dan Lisah “Sistem Keamanan Pintu Berbasis Arduino Mega. JURNAL INFORMATIKA UPGRIS Vol. 3, No. 2, (2017) [Accessed: 25-Nov-2018]. [7] “SVN data on card”[Online] Avaliabel : https : //hospitality.saltosystems.com/
en/intelligent-locking-system/svn-data-on-card [Accessed: 15-Juni-2019].
[8] “IMMERSA.LAB,”[Online] Avaliabel : http://www.immersa-
lab.com/pengertian-rfid-dan-cara-kerjanya.htm [Accessed: 27-Nov-2018].
[9] “Id Cloud Host,: [Online], Avaliabel : https://idcloudhost.com/pengertian- web-server-dan-fungsinya/ [Accessed: 27-Nov-2018].
[10] “SQL Course,” [Online], Avaliabel : http://www.sqlcourse.com/intro.html [Accessed: 27-Nov-2018].
[11] “Pengertian, Komponen Dan Fungsi XAMPP Lengkap Dengan
Penjelasannya,”[Onlone], avalaibel : https://www.dosenpendidikan.com [Accessed : 27 – March – 2019].
