GAMBAR TEKNIK MESIN 1
Terdapat 6 inti bahasan utama yang harus dikuasai dalam mempelajari Gambar Teknik Mekanik, yaitu :
1. Jenis-jenis garis
Hal di atas mutlak diperlukan untuk bisa membaca, mengerti dan membuat gambar teknik mekanik dengan benar
1. JENIS-JENIS GARIS
Dalam penggambaran teknik, digunakan beberapa jenis garis yang digunakan sesuai dengan maksud dan tujuannya. Pada dasarnya, jenis-jenis garis dibagi menjadi 3 bentuk :
1. Garis nyata, yaitu garis kontinu
2. Garis gores, yaitu garis pendek-pendek dengan jarak antara
3. Garis bergores, yaitu garis gores panjang dengan garis gores pendek diantaranya
Gambar 2. Contoh lain penggunaan garis 2. PROYEKSI

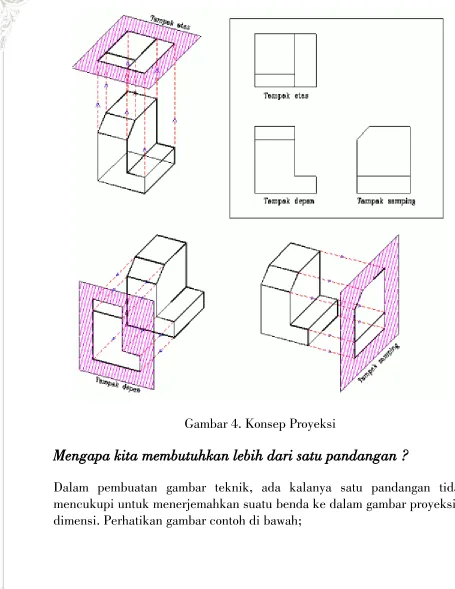

Gambar 4. Konsep Proyeksi
Mengapa kita membutuhkan lebih dari satu pandangan ?
Gambar 5. Pandangan depan suatu benda
Gambar 6. Alternatif bentuk

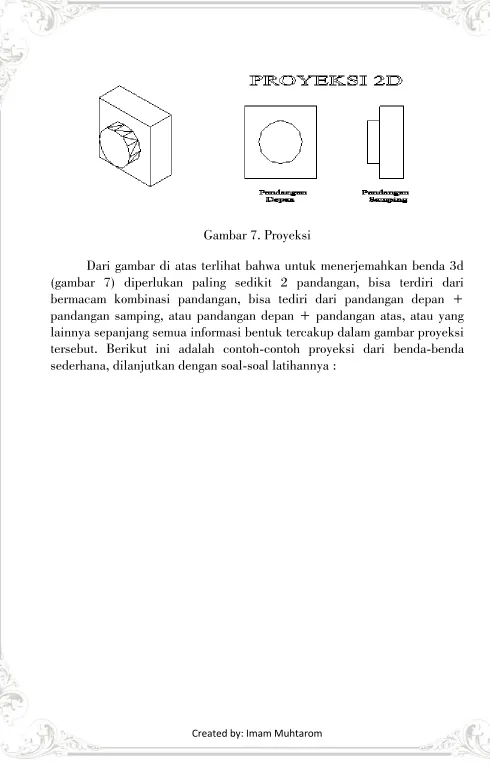

Gambar 7. Proyeksi
Penguasaan gambar proyeksi diperlukan terutama untuk membuat gambar teknik, bukan untuk membaca gambar teknik, tetapi karena tingkat kesulitan dalam membuat gambar berada di bawah tingkat kesulitan membaca gambar, maka pelajaran proyeksi sebaiknya dilakukan pada tahap awal pengajaran, untuk pendahuluan dalam pelatihan daya bayang dalam pembacaan bentuk gambar 3 dimensi (perspektif).
Sudut pandang proyeksi
Konsep lay out (tata letak) dalam penggambaran gambar teknik terdapat dua macam konsep, yang didasarkan pada sudut pandang gambar, yaitu : 1. Sudut pertama (1st angle) atau proyeksi Eropa
2. Sudut ketiga (3rd angle) atau proyeksi Amerika
Perhatikan gambar di bawah ;
“Kamar-kamar” yang terbentuk dari potongan bidang proyeksi tersebut disebut kwadran, yang berarti masing-masing kamar dinamakan kwadran pertama, kwandran kedua sampai keempat, apabila benda diletakkan pada kwadran pertama dan diproyeksikan pada bidang proyeksi di dalamnya, maka cara seperti ini disebut cara pandang (cara proyeksi) kwadran pertama (atau sudut pertama), demikian juga halnya apabila benda diletakkan pada kwadran ketiga dan diproyeksikan pada bidang-bidang proyeksinya, maka cara tersebut dinamakan cara pandang sudut ketiga. Secara konsep, proyeksi sudut kedua dan keempat pun bisa digunakan, tetapi pada prakteknya yang sekarang ini digunakan hanyalah proyeksi sudut pertama dan ketiga.
1. Cara proyeksi sudut pertama
Gambar 13a Gambar 13b
Susunan gambar proyeksi harus sedemikian rupa sehingga pandangan depan A sebagai patokan, pandangan atas B terletak dibawah, pandangan kiri C terletak di kanan, pandangan kanan D terletak disebelah kiri, pandangan bawah E terletak diatas, dan pandangan belakang F boleh ditempatkan disebelah kiri atau kanan. Hasil selengkap dapat di lihat pada Gambar 13b. Dalam gambar, garis-garis tepi yaitu garis-garis batas antara bidang-bidang proyeksi dan garis-garis proyeksi tidak digambar.
Gambar proyeksi demikian disebut gambar proyeksi sudut
pertama. Cara ini disebut juga “Cara E” karena cara ini telah banyak
dipergunakan dinegara-negara Eropa seperti Jerman, Swiss, Prancis, Rusia dsb.
2. Cara proyeksi sudut ketiga
pada gambar 14c. Dengan pandangan A sebagai patokan, pandangan atas B diletakkan di atas, pandangan kiri C diletakkan di kiri, pandangan kanan D diletakkan di kanan, pandangan bawah E diletakkan di bawah, dan pandangan belakang F dapat diletakkan di kiri atau kanan. Susunan proyeksi demikian disebut gambar proyeksi
sudut ketiga, dan disebut juga “Cara A” karena cara ini telah dipakai
di Amerika.Negara-negara lain yang banyak mempergunakan cara ini adalah Jepang, Australia, Canada dsb.
3. PERSPEKTIF
Gambar perspektif adalah gambar 3 dimensi yang merupakan hasil terjemahan dari gambar 2 dimensi, jadi merupakan kebalikan dari gambar proyeksi. Membuat gambar perspektif relatif lebih sulit dibandingkan dengan menggambar proyeksi. Kesulitan pertama adalah menggabungkan seluruh pandangan yang ada sehingga kita bisa membayangkan bentuk benda yang sebenarnya. Kesulitan kedua adalah, walaupun kita sanggup membayangkan bentuk perspektif dari benda tersebut di pikiran kita, seringkali kita kesulitan dalam menggambarkan bentuk tersebut di atas kertas. Menerjemahkan hasil pembacaan kita ke atas kertas memang tidak mutlak harus dilakukan, tetapi akan sangat membantu apabila kita sanggup melakukannya.
Proyeksi Perspektif
Gambar 16. Perbandingan Gambar Proyeksi dengan Gambar Perspektif Keterangan : PD (pandangan depan), PS (pandangan samping), PA
Gambar 17. Contoh Gambar Perspektif 4. GAMBAR POTONGAN
Tidak jarang ditemui benda-benda dengan rongga–rongga didalamnya. Untuk menggambarkan bagian–bagian ini dipergunakan garis gores, yang menyatakan garis–garis tersembunyi. Jika hal ini dilaksanakan secara taat asas, maka akan dihasilkan sebuah gambar yang rumit sekali dan susah dimengerti. Bayangkan saja jika sebuah lemari roda gigi harus digambar secara lengkap! Untuk mendapatkan gambaran dari bagian–bagian yang tersembunyi ini, bagian yang menutupi dibuang. Gambar demikian disebut gambar potongan, atau disingkat dengan potongan.
Dalam hal–hal tertentu bagian–bagian yang terletak di belakang potongan ini, tidak perlu digambar. Hanya jika bagian ini diperlukan, maka bagian di belakang potongan ini digambar dengan garis gores.
Gambar 18. Penjelasan Mengenai Potongan
❖ Cara–Cara Membuat Potongan Potongan Dalam Satu Bidang
1) Potongan Oleh Bidang Potong Melalui Garis Sumbu Dasar Jika bidang potongan melalui garis sumbu dasar, pada umumnya garis potongnya dan tanda tandanya tidak perlu dijelaskan pada gambar. Foto demikian disebut potongan utama (gambar 19 a)
2) Potongan Yang Tidak Melalui Garis Sumbu Dasar
Gambar 19a Gambar 19b
Potongan melalui garis sumbu dasar Potongan tidak melalui garis sumbu dasar
Potongan Oleh lebih dari satu bidang
1. Potongan Meloncat
Untuk menyederhanakan gambar dan penghematan waktu, potongan–potongan dalam beberapa bidang sejajar dapat disatukan. Pada gambar 20a diperlihatkan sebuah benda yang dipotong menurut garis potong A-A. sebenarnya bidang potongannya terdiri atas dua bidang, yang dalam hal ini akan disatukan. Potongan demikian dinamakan potongan meloncat. 2. Potongan oleh dua bidang berpotongan
Bagian – bagian simetrik dapat digambar pada dua bidang potong yang saling berpotongan. Satu bidang potong merupakan potongan utama, sedangkan bidang yang lain menyudut dengan bidang pertama. Proyeksi pada bidang terakhir ini, setelah diselesaikan menurut aturan-aturan yang berlaku, diputar hingga berhimpit pada bidang proyeksi pertama. Gambar 20b menunjukkan bagaimana caranya membuat gambar potongan demikian.
3. Potongan pada bidang berdampingan
Gambar 20a Gambar 20b Gambar 20c Pot. meloncat Pot. dua bidang menyudut Pot. bidang berdampingan
Potongan Separuh
Bagian–bagian simetrik dapat digambar setengahnya sebagai gambar potongan dan setengahnya lagi sebagai pandangan (gambar 19). Dalam gambar ini garis–garis yang tersembunyi tidak perlu digambar dengan garis gores lagi. Karena sudah jelas pada gambar potongan.
Gambar 21. Potongan separuh Potongan Setempat
Gambar 22a Gambar 22b
Gambar 22c. Potongan penuh Gambar 22d Bagian-bagian yang tidak boleh dipotong
Ada beberapa jenis benda yang tidak diperboleh kan untuk dipotong, yaitu : Baut, Paku keling, pasak, poros, sirip penguat, tidak boleh dipotong simbol memanjang.
Arsir
5. PENUNJUKKAN UKURAN
Poin yang akan dipelajasi pada pokok bahasan ini antara lain : 1. Jenis ukuran (berdasarkan obyek yang di beri ukuran) 2. Datum
3. Peraturan-peraturan dalam memberikan ukuran
Untuk memudahkan pemahaman, jenis ukuran dibagi dua, yaitu ukuran bentuk dan ukuran posisi.
Ukuran bentuk yaitu ukuran yang menunjukkan panjang dan lebar suatu obyek, termasuk di dalamnya ukuran diameter, radius, dan lain-lain. Sedangkan ukuran posisi adalah ukuran yang menunjukkan jarak obyek tersebut dari suatu bidan referensi tertentu (datum). Contoh ukuran bentuk : Obyek kotak segi empat akan memiliki ukuran bentuk panjang dan lebar, lingkaran akan memiliki ukuran bentuk diameter atau radius, segitiga akan memiliki ukuran bentuk panjang dan tinggi atau panjang dan sudut, dan lain-lain.
Gambar 23. Contoh ukuran bentuk
Untuk memberikan ukuran posisi kita harus menentukan posisi datum terlebih dahulu. Datum adalah bidang referensi. Datum ini bisa berupa titik sudut, garis, ataupun bidang pada suatu benda. Penentuan datum ini didasarkan oleh hal-hal berikut ini :
Gambar 24. Contoh Datum Aturan-aturan dalam pemberian ukuran :
1. Ukuran harus cukup jelas untuk bisa dibaca dengan mudah 2. Hindari pemberian ukuran ganda
3. Usahakan untuk menempatkan ukuran diluar area benda
4. Pastikan angka ukuran dan garis panahnya tidak ditabrak oleh garis yang lain
Gambar 25. Contoh cara penunjukkan ukuran yang benar
lebih lapang dan mudah dibaca. Selain itu dengan efisiensi ukuran, gambar benda yang ditampilkan bisa lebih besar (skala), dan pembacaan akan lebih mudah. Penyederhanaan boleh dilakukan dengan tanpa mengurangi fungsi dari ukuran itu sendiri.
Di bawah ini adalah contoh bentuk-bentuk penyederhanaan ukuran yang distandardkan oleh ISO.
Gambar 26. Contoh gambar penyederhanaan ukuran 6. TOLERANSI
Pada Gambar Teknik, kita mengenal ada beberapa 2 macam toleransi, antara lain
1. Toleransi bentuk dan Posisi
2. Toleransi ukuran.
Yang dimaksud dengan toleransi ukuran adalah batasan-batasan penyimpangan ukuran yang diperbolehkan pada suatu benda kerja. Pada artikel ini kita hanya akan membahas Toleransi ukuran, yang memang banyak kita lihat dan kita pakai sehari-hari. Toleransi ukuran terbagi lagi atas beberapa jenis:
• Toleransi Umum
• Toleransi Khusus
• Toleransi Suaian
a. Toleransi Umum
Toleransi umum, adalah besaran angka toleransi yang berlaku untuk semua ukuran yang terdapat pada gambar, kecuali ukuran-ukuran yang telah dicantumi angka toleransi secara khusus. Dengan kata lain, ukuran yang tidak diikuti oleh harga toleransi berarti mengikuti harg atoleransi umum yang berlaku.
Contoh :
b. Toleransi Khusus
Toleransi khusus adalah toleransi di luar angka toleransi umum, dan diletakkan langsung setelah angka nominalnya.
Gambar 28. Contoh toleransi khusus c. Toleransi Suaian
Biasanya toleransi suaian dipakai pada benda kerja yang berpasangan, seperti misalnya Poros dan As. Untuk toleransi ini biasanya menggunakan symbol Huruf, untuk lubang biasanya menggunakan huruf Kapital / Huruf besar, sedangkan untuk poros menggunakan huruf kecil.
Untuk mudahnya, toleransi suaian ini kita jelaskan dengan mengaplikasikannya pada bentuk lubang dan poros yang berpasangan satu sama lain. Harga toleransi suaian yang dicantumkan menentukan keadaan kelonggaran antara lubang dan poros tersebut. Keadaan suaian dibagi menjadi 3 jenis :
• Suaian longgar (clearance fit)
Harga toleransi yang menghasilkan keadaan longgar antara lubang dan poros
• Suaian luncur (sliding fit)
Harga toleransi yang menghasilkan keadaan luncur/halus antara lubang dan poros.m Pada keadaan ini, antara poros dan lubang nyaris tanpa kelonggaran, gap yang tercipta antara lubang dan
• Suaian sesak (interference fit)
Harga toleransi yang meghasilkan keadaan sesak antara lubang dan poros. Pada keadaan ini ukuran poros lebih besar daripada ukuran lubang, yang memerlukan usaha tersendiri untuk memasang poros ke lubang tersebut (menggunakan tenaga manusia dibantu alat ketok, menggunakan mesin press, menggunakan metoda pemanasan lubang, dsb).
Ukuran yang menggunakan harga toleransi suaian mencantumkan angka nominal, simbol toleransi dan angka toleransinya yang ditulis di dalam kurung (angka ini dituliskan hanya apabila diperlukan, misalnya pihak pengguna gambar tidak memiliki table standar suaian ISO).
Khusus pada gambar susunan, angka nominal dari benda harus mencantumkan harga toleransi untuk kedua benda, lubang maupun poros.
