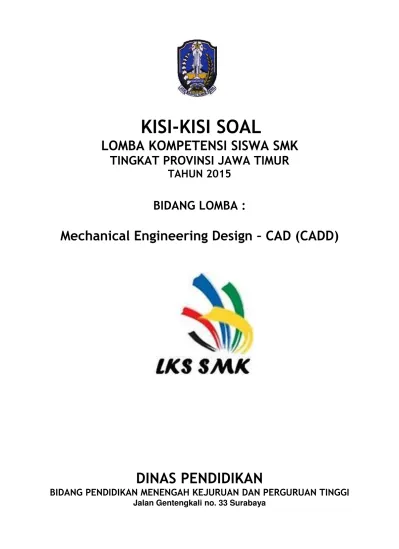

KISI-KISI SOAL
LOMBA KOMPETENSI SISWA SMK
TINGKAT PROVINSI JAWA TIMUR
TAHUN 2015
BIDANG LOMBA :
Mechanical Engineering Design CAD (CADD)
DINAS PENDIDIKAN
BIDANG PENDIDIKAN MENENGAH KEJURUAN DAN PERGURUAN TINGGI
KISI-KISI SOAL
LOMBA KOMPETENSI SISWA SMK
TINGKAT PROVINSI JAWA TIMUR
TAHUN 2015
BIDANG LOMBA :
Mechanical Engineering Design CAD (CADD)
PENYUSUN SOAL :
1. Sugiyarto Triwibowo, MT.
2. Hendro Nurhadi, Dipl.-Ing, Ph.D.
LOMBA KOMPETENSI SISWA SMK
2015
PRIVINSI JAWA TIMUR
Mechanical Engineering Design - CAD (CADD)
Nama dan Deskripsi Bidang Lomba
Nama bidang lombaMechanical Engineering Design - CAD(CADD)
Mechanical Engineering Design - CAD adalah bidang lomba dengan materi soal pemesinan yang mencakup teknologi dalam mempersiapkan model grafis,
gambar, kertas kerja danfile yang berisi semua informasi yang diperlukan dalam proses manufaktur serta dokumentasi dari semua komponen dan gambar
susunan dari keseluruhan komponen.
Ruang Lingkup Lomba
Ruang lingkup lomba hanya meliputi tugas praktek. Teori hanya terbatas yang
diperlukan untuk tugas praktek dan tidak ada penilaian teori.
Perangkat Lunak
(Software)
Perangkat lunak yang digunakan adalah Autodesk Inventor Professional 2014 dan 2015.
Tugas
Lomba dilaksanakan dalam 2 hari, soal yang diberikan 2 buah (stand alone). Total waktu adalah 12 jam. Hasil kerja disimpan dalam suatu Project/ folder yang dibuat peserta sendiri dengan nama yang akan diberikan pada saat uji coba alat. Etiket
gambar menggunakan etiket seperti contoh yang akan diberikan (lengkap dengan
Task 1
: Bobot = 50%
Diberikan : 1 set alat, setelah 2.5 jam kedua komponen yang diberikan akan diambil juri. Jika diperlukan peserta diperbolehkan membuat
gambar sket. Tidak diijinkan menggunakan kamera, ponsel dan sejenisnya.
Waktu : 6 jam
Tugas : 1. Gambar kerja 2 dimensi (Working drawing)
Gambar kerja dibuat lengkap dengan dimensi, toleransi,
general notesdan tanda pengerjaan lainnya yang diperlukan untuk proses manufaktur. Jumlah gambar pandangan
ditentukan sendiri oleh peserta.
Etiket gambar menggunakan etiket seperti contoh yang
akan diberikan (lengkap dengan simbol LKS SMK, file disediakan).Ukuran kertas (sheet format) A3 skala 1 : 1.
2. Gambar rakitan 2D
Jumlah pandangan ditentukan sendiri oleh peserta. Untuk
memperjelas, peserta dapat membuat gambar potongan
(section drawing). Skala gambar ditentukan sendiri oleh peserta.
3. 3D isometric view image yang dirender
Ukuran dan format image akan ditentukan.
4. Video animasi fungsi dari alat
Task 2: Bobot = 50%
Soal Dasar (Basic)
: Peserta akan diuji kemampuan dasar terkait penguasaan proyeksi, pandangan, potongan, penunjukan ukuran dan
toleransi, serta pemberian informasi gambar lainnya yag
diperlukan. Waktu yang diberikan adalah 1 jam, dengan bobot
penilaian 10%.
Soal Lanjut (Advanced)
: Diberikan gambar kerja part, dimana peserta diminta untuk menggambar 3D model, kemudian melakukan assembly dan
penyusunan part list-nya. Waktu yang diberikan adalah 5 jam,
dengan bobot penilaian 40%.
Waktu : 6 jam (bobot penilaian 50%)
Tugas Dasar (Basic)
: 1. Gambar Kerja 2 dimensi
Membuat gambar kerja 2 dimensi, lengkap dengan informasi
gambar berupa penunjukkan ukuran, toleransi umum dan
khusus, pandangan umum dan potongan khusus (jika
diperlukan). Digambar free-hand di kertas A3.
2. Gambar Isometri 3 dimensi.
Membuat gambar isometri 3 dimensi. Digambar free-hand di
kertas A3.
Tugas Lanjut (Advanced)
1. Gambar Assembly 2 dimensi dan 3 dimensi
Membuat gambar assembly 2 dimensi dan 3 dimensi, dimana
ada gambar part lain yang disediakan dalam bentuk softcopy
(library IPT atau IAM), dilengkapi penunjukkan part number
dan part list.
2. Gambar Explode 3 dimensi
Membuat gambar explode 3 dimensi, dilengkapi penunjukkan
Peralatan yang disiapkan peserta
• Jangka sorong (vernier/dial/digital) minimal panjang 150 mm
• Mal ulirmetric & whitworth
• Mal radius 1 - 7 mm, 7.5 - 15 mm dan 15.5 - 25 mm
• Mousedan/ ataukeyboardjika dikehendaki oleh peserta dengan alasan lebih ergonomis boleh membawa sendiri.
LOMBA KOMPETENSI SISWA SMK 2015
PROVINSI JAWA TIMUR
Mechanical Engineering Design - CAD (CADD)
TATA TERTIB LOMBA
Peserta hadir 10 menit sebelum lomba dimulai. Tidak ada penambahan waktu akibat keterlambatan datang peserta.
Meja kerja/ komputer peserta ditentukan melalui undian (ballot).
Setiap peserta diperbolehkan mencetaktiap lembar gambarmaksimum 2 kali pada saat lomba. Cetak Akhir dilakukan oleh setiap peserta sesaat setelah waktu lomba berakhir secara bergiliran diatur oleh juri.
Peserta tidak diperbolehkan membawa keluar soal atau test print out pada saat istirahat makan siang.
Peserta tidak diperkenankan membawa kamera, disket, flashdisk atau CD baik untuk datamaupunperangkat lunak.
Peserta tidak diperkenankan menggunakan telepon seluler/ HP selama lomba.
Hal-hal lain yang belum tercantum akan diputuskan juri kemudian.
Panitia menyiapkan minimal seorang teknisi yang selalu siap bila ada masalah baik perangkat lunak maupun perangkat keras.
Peserta dilarang merubah setting yang tidak berkaitan dengan materi lomba. Gangguan komputer peserta yang disebabkan oleh kesalahan peserta sendiri tidak mendapatkan dispensasi penggantian waktu.
Malang, 16 April 2015
ttd.
LOMBA KOMPETENSI SISWA SMK 2015
PROVINSI JAWA TIMUR
Mechanical Engineering Design - CAD (CADD)
JADWAL LOMBA
Bidang Lomba : Mechanical Engineering Design - CAD (CADD)
... , ... September 2015 Uji coba alat (H-1)
Jam
: 13.00 – 15.00 WIB
(2 jam)
... , ... September 2015 (Lomba Hari 1)
Jam
: 07.30 – 14.30 WIB
(6 jam)
Istirahat : 11.30 – 12.30 WIB
... , ... September 2015 (Lomba Hari 2)
Jam
: 07.30 – 14.30 WIB
(6 jam)
Istirahat : 11.30 – 12.30 WIB
Surabaya, 16 April 2015
