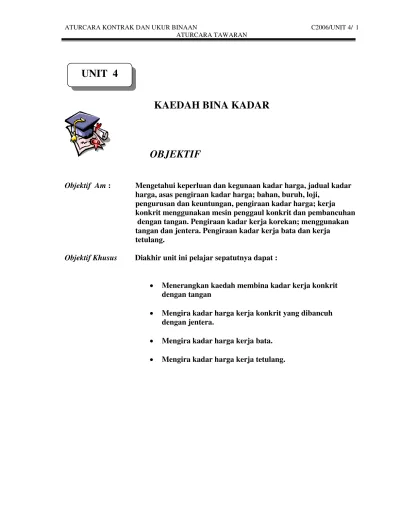

ATURCARA KONTRAK DAN UKUR BINAAN C2006/UNIT 4/ ATURCARA TAWARAN

1

KAEDAH BINA KADAR

OBJEKTIF

Objektif Am : Mengetahui keperluan dan kegunaan kadar harga, jadual kadar harga, asas pengiraan kadar harga; bahan, buruh, loji,

pengurusan dan keuntungan, pengiraan kadar harga; kerja konkrit menggunakan mesin penggaul konkrit dan pembancuhan dengan tangan. Pengiraan kadar kerja korekan; menggunakan tangan dan jentera. Pengiraan kadar kerja bata dan kerja tetulang.

Objektif Khusus Diakhir unit ini pelajar sepatutnya dapat :

 Menerangkan kaedah membina kadar kerja konkrit dengan tangan

 Mengira kadar harga kerja konkrit yang dibancuh dengan jentera.

 Mengira kadar harga kerja bata.

 Mengira kadar harga kerja tetulang.

(2)

2

4.0 MEMBINA KADAR KERJA KONKRIT

Terdapat dua cara membancuh konkrit berdasarkan keperluan dan kuantiti konkrit yang dibancuh :

 Membancuh konkrit menggunakan Tangan

Menggunakan peralatan ringan seperti cangkul, penyodok dan baldi. Sesuai untuk kuantiti yang kecil.

 Membancuh konkrit dengan menggunakan jentera

Menggunakan jentera khas. Sesuai untuk kerja – kerja yang besar. Kaedah yang paling popular digunakan oleh kontraktor.

4.1MEMBINA KADAR KERJA KONKRIT DENGAN TANGAN

Perkara –perkara yang perlu diambil kira semasa membina kadar kerja konkrit adalah seperti berikut :

4.1.2 Membina kadar Bahan Konkrit

Untuk mengira kos bahan konkrit kita perlu mengetahui nisbah bancuhan konkrit. Contohnya:

Bancuhan Konkrit ( 1 ; 2 : 4 – 20 mm batu baur )

4m3 batu baur

2m3 pasir

1m3 simen

(3)

3

dahulu mesti tentukan kuantiti (bilangan kampit) untuk satu meter padu.

Sila ikuti pengiraan dibawah

1 meter padu simen beratnya = 1436 kg

1 kampit ( beg ) simen beratnya = 50 kg

jikalau 1436kg = 1 meter padu = 1436 ---

50

1 meter padu = 28.7 kampit

Selain daripada kos bahan, pengiraan juga perlu mengambil kira factor pembaziran dan pengecutan. Faktor ini perlu diambil kira kerana :

a. Bahan – bahan konkrit apabila dibancuh bersama air akan berlaku pengecutan isipadu.

b. Bancuhan konkrit apabila dipadatkan ke dalam kotak bentuk juga akan berlaku pengecutan.

c. Bancuhan konkrit juga akan terbazir semasa mengangkat dan menuang ke tempat – tempat tertentu.

Biasanya peruntukkan untuk factor pembaziran dan pengecutan adalah

sebanyak 50% daripada jumlah harga bahan.

Perhatikan contoh pengiraan dibawah :

(4)

4

1. Kos Bahan

Mengira harga bahan bancuhan konkrit ( 1 : 2 : 4 - 19 mm batu baur )

1 meter padu simen ( 28.7 kampit ) x RM 10.00 RM 287.00 2 meter padu pasir x RM 15.00 RM 30.00 4 meter padu batu baur x RM 30.00 RM 120.00

Kos 7 meter padu bahan konkrit RM 428.32

Tambah 50% pembaziran dan pengecutan

= 50 x RM 428.32 RM 214.16

100 RM 642.48

Kos 1meter padu bahan – bahan = 1 x RM 642.48 RM 91.78 7

4.1.3 Membina Kadar Buruh Kerja Konkrit

Bahan konkrit yang telah siap dibancuh akan dibawa serta dituang ketempatnya. Beberapa orang buruh akan diperlukan untuk melaksanakan kerja – kerja tersebut.

(5)

5

Angkatap Buruh Kerja Konkrit

Kos buruh diperolehi dengan mendarabkan angkatap buruh dengan kadar upah buruh melaksanakan kerja selama satu jam.

Kos Buruh

Perhatikan contoh di bawah :

1. Menggaul konkrit denngan tangan, bawa dan

Angkat jika perlu. = 4 jam/m3 x RM 2.50 RM 10.00

2. Memadatkan disekeliling

Tetulang = 0.65 jam/m3 x RM 2.50 RM 1.63

3. Mengaraskan = 0.09jam/m3 x RM 2.50 RM 0.23

Kos buruh untuk 1m3 konkrit RM 11.86 a. Menggaul konkrit dengan tangan, membawa,

mengangkat jika perlu.

b. Timbus konkrit kedalam asas pada jarak 50.0 m.

c. Menggetar/kejap konkrit disekeliling tetulang

d. Araskan konkrit.

4.00 jam/m3

(6)

6

Contoh 1

Bina kadar harga satu meter padu konkrit ( 1:2:4 – 19mm batu baur) yang

digaul dengan tangan termasuk timbus, kejap dan araskan permukaan.

1. Kos Bahan

1 m3 simen ( 28.4 kampit) x RM 9.80 RM 278.32

2 m3 pasir x RM 15.00 RM 30.00

4 m3 batu baur x RM 30.00 RM 120.00

7 m3 bahan konkrit RM 428.32

Tambah 50% pembaziran dan pengecutan RM 214.16 RM 642.48

Harga 1m3 bahan konkrit RM 91.78

2. Kos Buruh

Menggaul konkrit dengan tangan

= 4jam/m3 x 2.00 RM 8.00

Timbus, kejap dan aras = 2.05 jam/m3 x 2.00 RM 4.10

Kos buruh untuk 1m3 bancuhan konkrit RM 12.10

3. Kos Kerja Konkrit

= Kos Bahan + Kos Buruh

= RM 91.78 + RM 12.10 RM 103.88 Tambah 10% keuntungan dan pengurusan RM 10.39

(7)

7

4.2 MEMBINA KADAR KERJA KONKRIT DENGAN MESIN

Terdapat beberapa perkara yang perlu diambil kira untuk membina kadar kerja konkrit yang dibancuh dengan jentera penggaul konkrit iaitu :

1. Kos bahan 2. Kos jentera 3. Kos Buruh

Pengiraan kos bahan sama sahaja dengan kerja konkrit yang dibancuh dengan tangan. Tajuk ini cuma akan membincangkan cara membina kadar jentera penggaul konkrit dan kos buruh sahaja.

4.2.1 Membina Kadar jentera Penggaul Konkrit

Sebelum membina kadar harga jentera, terlebih dahulu hendaklah mengetahui muatan atau kemampuan sesebuah mesin membuat sesuatu pekerjaan dalam masa yang ditentukan.

Bagi jentera penggaul konkrit muatannya diukur dari segi saiz tongnya atau deramnya sebelum dan selepasnya digaul.

Contohnya: mesin pengaul konkrit (7/5). Ini bermakna 7m3 bahan-bahaan konkrit yang dimasukkan sebelum menggaul akan menjadi 5m3 konkrit selepas digaul.

(8)

8

Jadual 4.2.1(a) menunjukkan jenis mesin penggaul konkrit.

Jenis

Jadual 4.2.1 (a) Jenis mesin penggaul konkrit

Contoh pengiraan membancuh konkrit menggunakan jentera penggaul dengan muatan7/5.

A. Kos Modal

1. Harga asal mesin RM 15,000.00

(9)

ATURCARA KONTRAK DAN UKUR BINAAN C2006/UNIT 4/

Jumlah kos modal mesin penggaul konkrit

selama sehari

1. Pemandu campur 1 jam untuk selenggaraan

= 1 x 9 jam x RM 2.00 sejam RM 18.00

(10)

10

4.3 MEMBINA KADAR KERJA BATA

Kerja batu bata dikira dengan menggunakan unit meter persegi dengan menyatakan ketebalan dinding tersebut. Unit harga untuk satu meter persegi kerja bata dikira berdasarkan kepada perkara berikut :

a. Bahan – bahan b. Upah buruh

c. Keuntungan dan pengurusan

4.3.1 Bahan – bahan yang digunakan untuk mendirikan dinding batu – bata.

i. Batu - bata

Saiz piawai bata adalah 215mm panjang x 102.5mm lebar dan 65mm tebal. Harga bata dikira mengikut unit atau bilangan. Bilangan bata dalam satu meter persegi bergantung kepada saiz dan jenis ikatan bata.

Contoh dinding bata menggunakan ikatan sisi bata ( stretcher bond ). Ikatan sisi bata adalah ikatan yang menampakkan permukaan sisi bata iaitu 215mm panjang dan 65mm tebal/tinggi seperti yang ditunjukkan dalam rajah 4.0.

215mm

(11)

11

Tinggi

Panjang

Biasanya bata diikat menggunakan 10mm mortar tegak dan datar.

Panjang Tebal

Ukuran Bata 215 mm 65 mm

Sambungan 10mm 10mm

225 mm 75 mm

Luas permukaan bata = 225 x 75 = 16 875 mm2

Luas untuk satu meter persegi = 1000 x 1000

(12)

12

ii. Mortar

Mortar adalah campuran simen dan pasir yang dibancuh mengikut nisbah yang tertentu. Simen mortar ( 1 : 3 ) ialah campuran mortar mengikut kadar 1 bahagian simen dan 3 bahagian pasir. Sukatan untuk bahagian – bahagian ini adalah dalam meter padu.

Cara mengira harga mortar adalah sama dengan pengiraan konkrit. Pengiraan harga mortar juga hendaklah mengambil kira pembaziran, pengecutan dan pengukuhan ( waste, shrinkage and consolidatian) sebagaimana pengiraan konkrit.

Kos sebenar mortar bagi kerja bata hendaklah berdasarkan keperluan sebenar mortar untuk setiap satu meter persegi dinding bata. Sila rujuk Jadual 4.0.

4.3.2 Upah Buruh

Seorang pengikat bata boleh mengikat kira – kira 45 biji bata dalam masa satu jam. Pengikat bata memerlukan pembantu ( buruh biasa ) bagi menjalankan kerja – kerjanya. Biasanya dua orang pengikat bata ( tukang ) memerlukan seorang pembantu. Ini bermakna bagi setiap satu jam bekerja tukang bata dibantu setengah jam oleh buruh biasa.

(13)

13

4.3.3 Keuntungan dan Pengurusan

Tambahan peratus keuntungan dan pengurusan hendaklah dibuat bagi mendapat kembali modal yang telah dibelanjakan. Peratusan ini bergantung kepada individu tetapi lazimnya antara 10% hingga 15%.

Bil Keterangan Kerja Tukang Bata

(jam)

115 mm tebal dinding bata muka sebelah ( Fair face one side)

115m tebal dinding bata muka dua belah ( fair faced both side )

230 mm tebal dinding bata muka dua belah ( Fair

Jadual 4.0 : Jadual Angkatap Buruh dan bahan – bahan yang digunakan

Dalam Satu Meter persegi Dinding Batu Bata.

(14)

14

Contoh : Cara mendapat harga simen mortar ( 1:3)

1 m3 simen ( 28.7 kampit) @ 10.50 301.35

3 meter padu pasir @ 30.00 120.00

Harga 4 meter padu bahan – bahan 421.35 Tambah pembaziran dan pengecutan (33 1/3%) 140.44

Harga 4 meter padu simen mortar 561.79

Harga satu meter padu = 561.79 140.45

4

Contoh : Cara mengira upah buruh bagi mendirikan satu meter persegi

dinding bata.

Pengikat bata mengambil masa 4 jam @ 4.00 16.00 Buruh biasa mengambil masa 2 jam @ 2.75 5.50

Upah buruh untuk satu meter persegi dinding bata 21.50

Contoh: Cara mendapatkan harga bagi satu meter persegi dinding bata

115 mm tebal yang diikat dengan simen mortar.

1. Harga Bahan

a. Bata

60 biji bata @ 0.18 10.80

b. Mortar

0.03 Meter padu @ 140.45 4.21

(15)

3. Keuntungan dan Pengurusan ( 10% )

= 

100 10

23.49 2.35

Harga satu meter persegi kerja bata 25.48

Contoh : Mencari harga satu meter persegi dinding bata 230 mm tebal yang

diikat dengan simen mortar.

(16)

16

4.4 MEMBINA KADAR KERJA TETULANG

Untuk mendapatkan kekuatan dan genggaman sepenuhnya terhadap konkrit dalam satu – satu struktur bangunan maka keluli ( tetulang ) ditambah atau diguna bersama – sama konkrit tersebut.

Kerja tetulang biasanya melibatkan kerja - kerja memotong, membengkok Jadual Angkatap buruh perlulah dirujuk untuk mendapatkan jumlah masa bagi kerja – kerja memotong, membengkok dan menempatkan

Jadual 4.1: Jadual Angkatap Buruh untuk Kerja Memotomg

Membengkok dan Menempatkan Tetulang bagi setiap

(17)

17

b. Kos Bahan

Kos bahan bergantung kepada kepada jenis dan saiz tetulang yang digunakan. Jenis – jenis tetulang sama ada tetulang lembut atau tetulang tegasan tinggi. Biasanya keluli lembut digunakan sebagai tetulang pengikat manakala keluli tegasan tinggi digunakan sebagai tetulang utama.

Keluli – keluli yang digunakan lazimnya dipotong atau dikerat mengikut panjang dan kehendak spesifikasi dan potongan – potongan ini dipanggil pembaziran. Oleh itu, hendaklah ditambah sebanyak lima peratus sebagai faktor pembaziran semasa mengira kos bahan.

Contoh 1: Cara untuk mencari harga bagi satu kg kerja tetulang.

Keluli bersaiz 10 mm didalam asas bangunan termasuk memotong

membengkok dan menmpatkan. Berapakah harga bagi satu kg kerja

tetulang tersebut.

a. Harga satu tan ( 1000 kg ) keluli 10 mm = RM 1850.00 b. Upah buruh mahir sehari = RM 40.00

c. Upah buruh biasa = RM 25.00

c. Angkatap buruh memotong dan

Membengkok bagi 50 kg = 2

2 1

jam

d. Angkatap buruh mengangkat dan

Meletakkan = 2

2 1

(18)

(19)

19

Kos kerja keluli untuk 50 kg = Kos Bahan + Kos Buruh = RM 97.13 + RM 20.33 = RM 117.46

Kos kerja keluli untuk 1 kg = RM 50

46 . 117

= RM 2.35 Keuntungan dan Pengurusan 10% = RM 0.24

Kos kerja keluli 10mm didalam

Asas bagi 1 kg = RM 2.59

Contoh 2: Besi keluli bersaiz 16 mm didalam tiang termasuk memotong, membengkok, mengangkut dan meletakkan. Berapakah harga kerja

keluli bagi satu kg .

a. Harga satu tan ( 1000 kg ) keluli 10 mm = RM 950.00 b. Upah buruh mahir sehari = RM 40.00

c. Upah buruh biasa = RM 25.00

e. Angkatap buruh memotong dan

Membengkok bagi 50 kg = 3 jam

f. Angkatap buruh mengangkat dan

Meletakkan = 3 jam

Jawapan :

c. Harga bahan

1 tan ( 1000 kg ) keluli 10 mm = RM 950.00

Harga bagi 50 kg = RM

1000 00 . 950

(20)

(21)

21

Sila uji kefahaman anda dengan menjawab soalan – soalan berikut

sebelum meneruskan unit yang selanjutnya. Anda boleh menyemak jawapan

berdasarkan maklumbalas dihalaman sebelah.

1. Terdapat DUA (2) kaedah untuk membancuh konkrit. Nyatakan kaedah-

kaedah tersebut.

2. Jelaskan mengapakah factor pembaziran dan pengecutan perlu diambil

kira semasa membuat pengiraan kerja konkrit.

3. Bagaimanakah jentera pengaul konkrit diukur muatannya?

4. Dapatkan harga bagi satu meter persegi dinding bata muka dua belah ( fair faced both side) 230 mm tebal. Harga seunit mata muka adalah RM 0.70 termasuk kos

pengendalian dan pengangkutan. ( Nota : Tukang memerlukan lebihan masa selama 1 jam untuk mencantikkan semua

sambungan dan untuk memastikan supaya aras bata adalah sama).

5. Dianggarkan sebanyak 35 kg keluli bersaiz 12mm diameter digunakan untuk

pembinaan Tiang asas. Kirakan kos kerja keluli bagi asas tersebut sekiranya terdapat lapan bilangan asas yang hendak dibina. Anggapkan harga bagi satu tan keluli bersaiz 12mm diameter adalah RM 1250.00 termasuk pengangkutan.

Nota : Pelajar perlu menggunakan data – data yang terdapat didalam nota dan contoh untuk menjawab soalan – soalan di atas.

(22)

22

JAWAPAN 1

i) Kaedah membancuh menggunakan tangan ii) Kaedah membancuh menggunakan jentera

JAWAPAN 2

Faktor pembaziran perlu diambil kira semasa membuat pengiraan kerja konkrit kerana :

a. Bahan – bahan konkrit apabila dibancuh bersama air akan berlaku pengecutan isipadu.

b. Bancuhan konkrit apabila dipadatkan ke dalam kotak

bentuk juga akan berlaku pengecutan.

c. Bancuhan konkrit juga akan terbazir semasa mengangkat dan menuang ke tempat – tempat tertentu.

JAWAPAN 3

Jentera pengaul konkrit diukur muatannya berdasarkan saiz tong atau deramnya sebelum dan selepas konkrit digaul.

SOALAN 4

1. Bahan : Bata = 118 @ 0.70 RM 82.60 Mortar = 0.05m3 @ 140.45 RM 7.05

Buruh : Tukang = 3 5 3

+ 1 jam @ 4.00 RM 18.4

Buruh = 1 5 1

@ 2.75 RM 3.30

RM 111.35 Keuntungan dan pengurusan (10%) RM 11.14 Harga untuk satu meter persegi RM 122.49

(23)

(24)

24

Kos kerja keluli 10mm didalam

Tiang asas bagi 1 kg = RM 1.98

Jumlah berat tetulang untuk tiang asas = 35 kg x 8 = 280 kg.

(25)

25

Anda telah menghampiri kejayaan. Sila cuba semua soalan – soalan dalam penilaian

kendiri ini dan semak jawapan anda pada maklumbalas yang disediakan. Sekiranya ada

masalah , sila berbincang dengan pensyarah anda. Semoga anda berjaya ……

762

2134

Rajah di atas menunjukkan pagar rumah yang dibuat dari batu bata setinggi 1.219 meter. Kirakan luas dinding bata tersebut serta dapatkan kos pembinaannya. Semua dinding dibahagian luar adalah 230mm tebal.

PENILAIAN KENDIRI

230 2438 610

(26)

26

MAKLUMBALAS

Anda perlu mencuba dahulu. Sekiranya sudah, sila semak jawapan anda.

1. Luas dinding bata 230 mm tebal

2.438 m x 1.219 m = 2.97 m2 3.048 m x 1.219 m = 3.72 m2

2 ( 2.134 x 1.219 m) = 5.20 m2 11.89 m2

2. Luas dinding bata 115 mm tebal

0.762 m x 1.219 m = 0.93 m2

3. Harga untuk satu meter persegi kerja bata 230 mm tebal

Bahan : Bata = 118 @ 0.18 RM 21.24 Mortar = 0.05m3 @ 140.45 RM 7.05

Buruh : Tukang = 2 5 2

@ 4.00 RM 9.60

Buruh = 1 5 1

@ 2.75 RM 3.30

RM 41.19 Keuntungan dan pengurusan (10%) RM 4.12

Harga untuk satu meter persegi RM 45.31

(27)

27

4. Kos satu meter persegi kerja bata 115 mm tebal.

Bata = 60 biji bata @ 0.18 RM 10.80

Mortar = 0.03M3 @ 140.45 RM 4.21

Tukang bata : 1 2 1

jam @ 4.00 RM 6.00

Buruh biasa :

10 9

jam @ 2.75 RM 2.48

RM 23.49 Keuntungan dan pengurusan 10% RM 2.35

Harga untuk satu meter persegi RM 25.84

Kos pembinaan dinding pagar 115 mm tebal = 0.93 m2 x RM 25.84 = RM 24.03

Jumalah kos pembinaan dinding pagar = RM 538.74 + RM 24.03

= RM 562.77

(28)

28

Anda hanya boleh berpindah ke PENILAIAN KENDIRI jika anda dapat menjawab ke semua soalan dalam aktiviti 7.

 ANDA HAMPIR MENCAPAI KEJAYAAN.

BAGI MENCAPAI MATLAMAT TERSEBUT SILA JAWAB SOALAN-SOALAN PENILAIAN KENDIRI DI BAWAH.

 SILA HUBUNGI PENSYARAH ANDA JIKA ADA SEBARANG MASALAH.

 RUJUK MAKLUMBALAS DI HALAMAN SEBELAH.

SOALAN 1

Kirakan harga jentera penggaul konkrit jenis 10/7 yang digunakan untuk menggaul 1m3 konkrit dengan nisbah bancuhan (1:2:4 – 19mm batu baur). Maklumat

1. Harga mesin penggaul konkrit RM6000.00

2. Keupayaan menggaul konkrit 3.44m3/jam

3. Kadar pengangkutan mesin dari dan ke tapak

bina selama 5 tahun 1/20 dari harga asal

MAKLUMBALAS 7

(29)

ATURCARA KONTRAK DAN UKUR BINAAN C2006/UNIT 4/ 6. Jumlah hari penggunaan mesin untuk setahun 150

7. Penggunaan minyak petrol 3.41 liter/jam

8. Penggunaan minyak pelincir 0.50 liter/jam

9. Keperluan pengendali 1 orang

10. Keperluan pembantu 4 orang

11. Keuntungan dan pengurusan 10%

12. Tempoh bekerja 8jam/hari

13. Tempoh membersih dan menyelenggara mesin 1/8jam bagi sejam Harga Bahan

1. Minyak petrol RM1.04/liter

2. Minyak pelincir RM5.00/liter

3. Upah buruh RM2.00/jam

SOALAN 2

Anda dikehendaki membina 5 batang tiang berukuran 300mm x 300mm x 3m tinggi. Bancuhan konkrit yang digunakan adalah (1:2:4 – 20mm batu baur). Kirakan kos konkrit untuk pembinaan tiang tersebut dengan kaedah bancuhan mengunakan tangan. 2. Mengisi konkrit ke dalam kereta sorong dan

membawa ke tempat yang diperlukan 2 jam/m3 3. Mengetar dan memadatkan konkrit 1 jam/m3

Upah Buruh

(30)

30

Lain-lain

Pengurusan dan keuntungan 10 %

 SUDAH MENCUBA ?

 SILA SEMAK JAWAPAN ANDA DAN BANDINGKAN DENGAN JAWAPAN DI BAWAH.

JAWAPAN 1

A. Kos Modal

1. Harga asal jentera RM 6000.00

2. Faedah ke atas modal

100 6000 10

5 

RM 3000.00

3. Kos membaiki mesin

100 6000 10

RM 600.00

4. Kos mengangkut

( 

20 1

harga asal )

SEMOGA

(31)

Jumlah kos modal untuk 5 tahun RM 9900.00

Jumlah kos modal untuk 1 tahun

5 (penggunaan mesin 150 hari untuk setahun)

150

i) Buruh pengendali (1 orang) Tempoh kerja (8jam + 1jam)

Kos jentera sehari = Kos modal + kos kendalian = RM 13.20 + RM 112.87 = RM 126.07

C. Kos Pengeluaran

(32)

Kos mengaul untuk 27.52m3 konkrit = RM 126.07 Kos mengaul untuk 1m3 konkrit

=

1. Mengaul konkrit dengan tangan 4 jam/m3

2. Mengisi konkrit ke dalam kereeta sorong

dan membawa ke tempat yang diperlukan 2 jam/m3 3. Menggetar / memadatkan konkrit 1 jam/m3

Jumlah masa 7 jam/m3

(33)

Kos untuk membina 5 batang tiang berukuran 300mm x 300mm x 3m

Isipadu sebatang tiang = 0.3m x 0.3m x 3.0m = 0.27m3

Jadi bagi 5 batang tiang = 0.27m3 x 5 = 1.35 m3

Maka , RM150.43 x 1.35 = RM 203.08

Oleh itu kos untuk membina 5 batang tiang ialah RM 203.08

(34)

34
