V. SPESIFIKASI PERALATAN
A. Peralatan Proses
Peralatan proses pabrik Sodium Klorat dengan kapasitas 30.000 ton/tahun terdiri dari:
1. Bak Sedimentasi (BS-101)
Tabel 5.1. Spesifikasi Bak Sedimentasi (BS-101) Kode Alat BS-101
Nama Alat Bak sedimentasi
Fungsi Mengendapkan lumpur dan kotoran air sungai Bentuk Bak rektangular
Kapasitas 518,55 m3 Dimensi Panjang = 16,10 m Lebar = 5,37 m Kedalaman = 6 m Tebal dinding = 0,12 m Jumlah 1 buah
2. Spesifikasi modul Ultrafiltration Membran (UF-101) Tabel 5.2. Spesifikasi Ultrafiltration Membran (UF-101)
Kode Alat UF-101
Nama Alat Ultrafiltration Membrane
Tipe Alat DOW Ultrafiltration SFX-2880
Fungsi Alat
Menghilangkan makromolekul dan zat-zat terlarut di dalam air laut dengan
Konfigurasi Hollow Fiber
Jenis membran H-PVDF
Diameter Pori 0,03 µm
Hollow Fiber ID 0.70 mm (0,028")
Feed Pressure, Maximum at
Inlet 3 bar
Operating TMP (Maximum) 2,1 bar
Filtrate Flux @ 25°C 40-120 L/m2/hr
Temperature (UPVC limited) 1-40°C
Operating pH Range 11-Feb
Module Properties Length - L 2360 mm Length - L1 2000 mm Length - L2 2130 mm Length - L3 2320 mm Diameter - D 225 mm Width - W 342 mm
Module Surface Area 77 m2
Volume per Module 39 L
Fibers per Module 10000
Housing UPVC
3. Spesifikasi modul Nanofiltaration Membrane (NF-101) Tabel 5.3. Spesifikasi Nanofiltaration Membrane (NF-101)
Kode Alat NF-101
Nama Alat Nanofiltaration Membrane
Tipe Alat Spiral Wound Membrane
Tipe Membran Polyamide Thin-Film Composite (TFC)
Tempearatur operasi maksimum 113oF (45oC) Tekanan operasi maksimum 600 psi (41 bar) Maksimum laju alir umpan 16,0 gpm (3,6 m3/hr) pH Range, Continuous Operation: 2-11
pH Range, Short-Term Cleaning: 1-12 (30 min) Silt Density Index umpan
maksimum
5 SDI Toleransi Klorin bebas <0,1 ppm
Laju alir permeate 2.500 GPD (9.5 m3/day)
Rejeksi garam >97,0%
Moleculer Weight Cut Off 200 Dalton (Baker, 2004)
Thickness 150 μm (Wagner, 2001)
Thin Film 1 μm (Wagner, 2001)
Diameter 4 Inches
Panjang 40 Inches
Tekanan applikasi 70 psi (4,8 bar) Luas permukaan aktif 82 ft2 (7,6 m2)
Harga /modul US$439.95
4. Spesifikasi Bin (BN-101)
Tabel 5.4. Spesifikasi Bin (BN-101)
Kode Alat BN- 101
Fungsi Menampung untuk sementara sodium dikromat dan mengumpankannya ke mixing tank
Tipe Storage Bin
Kapasitas 1,604 ft3
Dimensi Dshell = 4,23 ft Hshell = 4,23 ft tshell = 3/16 in Tekanan 18,0575 psi
Bahan Kontruksi Carbon Steel SA-283 Grade C
5. Spesifikasi modul Mixing Tank (MX-101)
Tabel 5.5 Spesifikasi Mixing Tank -101 (MX – 101 )
Kode Alat MX-201
Nama Alat Mixing Tank
Fungsi Tempat melarutkan Na2Cr2O7 dengan air
Tipe Vertical Vessel with Stirrer (thorisperical top & bottom head) Kapasitas 20,262 ft3 Dimensi Tinggi Vessel = 46,8 in IDs = 31,2 in Tebal shell = ¼ in
Tipe Head = Torispherical Tebal head = 1/4 in
Tipe pengaduk = 3-blade propeller agitator Jumlah pengaduk = 1 buah
P design = 18,771 psi Power motor 0,225 hp
Bahan Konstruksi Austentik Stainless Steel SA – 240 Grade M Type 216
6. Spesifikasi Asam Klorida Storage (ST-101)
Tabel 5.6 Spesifikasi Asam klorida Storage 101 (ST-101)
Kode Alat ST-101
Nama Alat Asam klorida Storage
Fungsi Menyimpan bahan Asam Klorida pada suhu 30 oC selama 30 hari.
Bentuk Silinder vertikal dengan dasar datar (flat bottom) dan Atap (head) berbentuk torispherical.
Kapasitas 0,2384m3 = 62,993 USgallon Dimensi Diameter shell (D) = 10 ft
Tinggi shell (Hs) = 3 ft Tebal shell (ts) = 3/8 in Tebal head = 3/4 in Tinggi atap = 1,9823 ft
Tebal lantai = 1/2 in, bentuk plate Jumlah course = 1
Tutup atas Bentuk torispherical. Tekanan Desain 17,0719 psi
Bahan konstruksi Low Alloy Steel SA-203 Grade C
7. Spesifikasi Mixing Tank (MX-102)
Tabel 5.7 Spesifikasi Mixing Tank (MX-102)
Kode Alat MX-102
Nama Alat Mixing Tank
Fungsi Tempat mencampurkan umpan reaktor dengan recycle Tipe Vertical Vessel with Stirrer (thorisperical top & bottom
head)
Kapasitas 990,457 ft3
Dimensi Tinggi Vessel 180 in
IDs 120 in
Tebal shell
Tipe Head = Torispherical
Tebal head = 1/4 in
Tipe pengaduk = 3-blade propeller agitator
Jumlah pengaduk = 1 buah
P design 25,307 psi
Power motor 0,247 hp
Bahan
Konstruksi Austentik Stainless Steel SA – 240 Grade M Type 216 8. Spesifikasi modul Reaktor Elektrolisis (RE-201)
Tabel 5.8 Spesifikasi Reaktor Elektrolisis (RE-201) Fungsi Memproduksi sodium klorat
dari NaCl dan H2O
Kode Alat RE-201
Tipe Alat Multipolar Electrolytic Cells Kondisi
Operasi
Temperatur = 80 oC
Tekanan desain = 27,602 psi
Pendingin = air Dimensi Panjang 5,210 m Lebar 1,925 m Tinggi 3,907 m Tebal shell = 3/16 in Sel Elektrolisis
Katoda Stainless Steel
Anoda Titanium
Efisiensi Arus 94,5 %
Cell Voltage 16,92 Volt/Reaktor
Current Density 2500 A/m2
I (Kuat Arus sel) 1250 A
Luas elektroda 403,73 m2
/reaktor
Panjang sel 5,209 m
Lebar sel 1 m
Tinggi sel 1,62 m
Koil Koil pemanas Steam
ODp 1,05 in
Lilitan koil 12 putaran Tinggi koil 72 in Power 2.855,26 kWh Jumlah 6 Reaktor Bahan Kontruksi Teflon
9. Spesifikasi modul Reaktor Dehypoing (RE-202) Tabel 5.9 Spesifikasi Dehypoing (RE-202)
Kode Alat RE-202
Nama Alat Continuous Stirred Tank Reactor
Fungsi Tempat pemanasan sodium hipoklorit
Tipe Vertical Vessel with Stirrer (thorisperical top
& bottom head)
Kapasitas 966,58 ft3
Dimensi Tinggi Vessel 180,00 in
IDs 120,00 in
Tebal shell
Tipe Head = Torispherical
Tebal head = 1/4 in
Tipe pengaduk = 6-blade propeller agitator
Jumlah pengaduk = 1 buah
P design 24,84 psi
Power motor 342,9052270 hp
Bahan Konstruksi
Austentik Stainless Steel SA – 240 Grade M
Type 216
10. Spesifikasi modul Evaporator 301 (EV-301) Tabel 5.10 Spesifikasi Evaporator 301 (EV-301)
Kode Alat EV-301
Nama Alat Evaporator
Fungsi Memekatkan larutan produk keluaran Reactor-201 (RE-201) dari konsentrasi larutan 28,720% menjadi 145,698%
Tipe Alat Short tube evaporator Kondisi Operasi Temperatur = 100 oC
Dimensi Tinggi = 26,5570 ft Diameter = 7,0193 ft Tebal shell = 0,3750 in ODt = 3,5 in 16 BWG Panjang tube = 4 ft
Jumlah tube = 88 tube
Bahan Kontruksi Low Alloy Steel SA-203 grade C.
11. Spesifikasi modul Crystallizer 301 (CR-301) Tabel 5.11 Spesifikasi Crystallizer 301 (CR-301)
Fungsi Membentuk Kristal sodium klorat
Kode Alat CR-301
Tipe Alat Stirred tank crystalizer Kondisi Operasi Temperatur = 30 oC
Tekanan desain = 18,9324 psi Pendingin = air
Dimensi Tinggi = 11 ft Diameter shell = 11 ft Tebal shell = 1/4 in Tebal head = 5/16in
Tipe Pengaduk : six flat blades turbin Jumlah pengaduk : 1 buah
Putaran pengaduk : 158,0245 rpm Daya pengaduk : 0,0444 Hp Koil pendingin
ODp = 5,6 ft Panjang koil = 176,0640 ft Lilitan koil = 10 lilitan Tinggi koil = 4 ft
Bahan Kontruksi low-alloy SA204 grade C Waktu pendinginan 37,89 menit
12. Spesifikasi modul Centrifuge 301(CF-301) Tabel 5.12 Spesifikasi Centrifuge 301(CF-301)
Kode Alat CF-301 Nama Alat Centrifuge
Fungsi Memisahkan NaClO3 solid dari mother liquor Tipe Alat Knife-discharge bowl centrifuge
Desain Diameter bowl = 0,9144 m Daya motor = 30 Hp
13. Spesifikasi Rotary Dryer (RD-301)
Tabel 5.13 Spesifikasi Rotary Dryer (RD-301)
Kode Alat RD-301
Nama Alat Rotary dryer
Fungsi Alat Menguapkan air yang ada didalam kristal sodium klorat hingga mencapai kadar air 0,1% Tipe Alat Rotary Dryer
Dimensi Diameter = 2,608 ft Panjang = 19,805 ft Putaran = 9,584 rpm Waktu tinggal = 5,923 mnt Kemiringan = 0,06 ft/ft Jumlah radial flight = 7 Tinggi flight = 0,099 m Daya Rotary = 4,561 hp Kondisi Operasi T. Udara masuk = 100 oC T. Udara keluar = 61,93oC T. Produk masuk = 25oC T. Produk keluar = 61oC T. Bola basah = 51oC Bahan Konstruksi Carbon Steel SA-283 Grade C
14. Spesifikasi Air Preheater -301(AH-301)
Tabel 5.14 Spesifikasi Air Preheater -301(AH-301)
Kode Alat HE– 301
Nama Alat Air Preheater
Fungsi Memanaskan udara dari suhu 30oC menjadi suhu 100oC dengan menggunakan saturated steam pada suhu 140oC Bentuk Double pipe Heat Exchanger
Dimensi pipa Annulus Inner Udara steam IPS 8 in IPS 2 in Sch. No 40 Sch. No. 40 OD 8,625 in OD 2,38 in ID 7,981 in ID 2,067 in a'' 2,2588 a'' 0,622 4,26370779 0,0136 Panjang pipa : 192 ft Δt 124,555048 oF A 119,424 ft2 Uc 10,3708468 Btu/hr.ft2 F Ud 22,6591471 Btu/hr.ft2 F Rd 0,00191 Bahan konstruksi Stainless Steel (austenitic) AISI tipe 316
15. Spesifikasi Screw Conveyor -401(SC-401)
Tabel 5.15 Spesifikasi Screw Conveyor -401(SC-401)
Kode Alat SC-301
Alat Screw Conveyor
Fungsi Membawa produk NaClO3 dari Centrifuge
(CF-301) ke Rotary dryer (RD-301)
Tipe Helicoid screw conveyor
Kapasitas screw 5 ton/jam Kecepatan max screw 40 rpm
Diameter screw 9 in (0,9998 ft) Max. kapasitas torque 7600 in-lb
Daya motor 0,43 hp
Panjang screw 15 ft
Pa

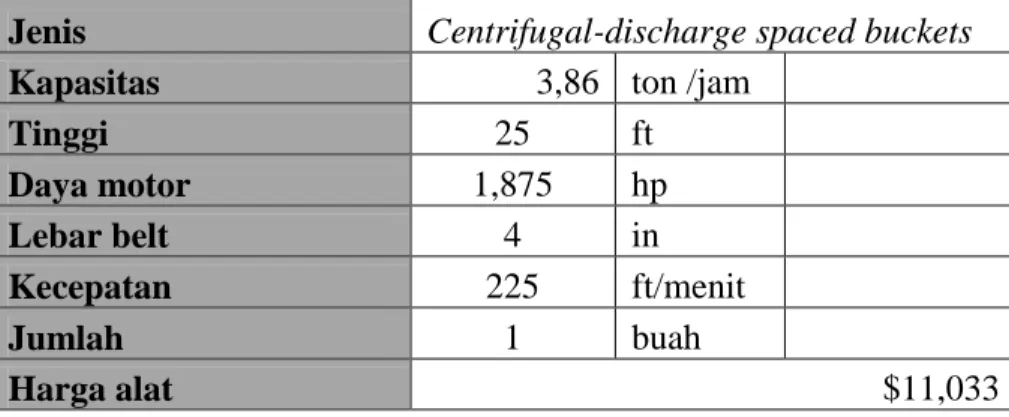

16. Spesifikasi Buckcet Elevator ( BE – 301 )
Tabel 5.16 Spesifikasi Buckcet Elevator ( BE – 301 )
Jenis Centrifugal-discharge spaced buckets Kapasitas 3,86 ton /jam
Tinggi 25 ft Daya motor 1,875 hp Lebar belt 4 in Kecepatan 225 ft/menit Jumlah 1 buah Harga alat $11,033 17. Spesifikasi Blower (BL – 301)
Tabel 5.17 Spesifikasi Blower (BL – 301)
Nama Alat Blower
Kode Alat BW-301
Fungsi
Mengalirkan udara panas masuk ke dalam
Rotary Dryer
Daya 1,4816 hp
18. Spesifikasi FAN (FN – 301)
Tabel 5.18 Spesifikasi FAN (FN – 301)
Fungsi Mengalirkan udara dari Rotary Dryer (RD-301)
Kode Alat FN-301
Tipe Centrifugal Fan
Power Motor 0,8029 hp

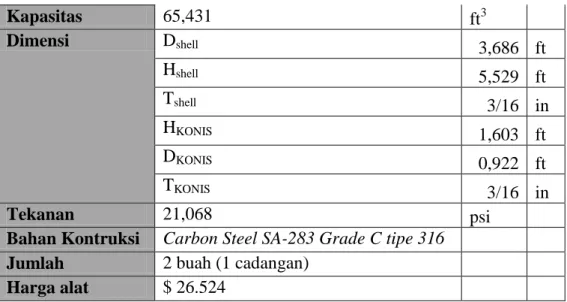

19. Spesifikasi Bin (BN – 401)
Tabel 5.19 Spesifikasi Bin (BN – 401)
Kode Alat TT - 401
Fungsi Menyimpan sementara produk
Sodium klorat solid selama 1 hari
Kapasitas 65,431 ft3 Dimensi Dshell 3,686 ft Hshell 5,529 ft Tshell 3/16 in HKONIS 1,603 ft DKONIS 0,922 ft TKONIS 3/16 in Tekanan 21,068 psi
Bahan Kontruksi Carbon Steel SA-283 Grade C tipe 316
Jumlah 2 buah (1 cadangan)
Harga alat $ 26.524
20. Spesifikasi Packaging Machine (PM-401)
Tabel 5.20 Spesifikasi Packaging Machine (PM-401)
Alat Packaging Machine
Kode PM – 401
Fungsi Mengemas produk sodium klorat dari
Bin Storage (TT–401) ke dalam karung-karung berukuran 25 kg. Bentuk Free Flowing Mass Hopper
Kapasitas 25 kg/karung Filling Spout 4
Output Capability 40 karung/menit Bag-valve size 5 in (127 mm) Weight error Maks. 60 gram
Bahan Stainless steel SA 167 Grade 11 type 316 Jumlah 2 buah (1 cadangan)
Harga alat $11,783
21. Spesifikasi Belt Conveyor (BC – 401)
Tabel 5.21 Spesifikasi Belt Conveyor (BC – 401) Fungsi Mengangkut solid sodium klorat
ke Gudang Produk
Kode Alat BC-401
Kapasitas 3,860 ton /jam
Power motor 1 Hp
Harga alat $5.000 Fig 14-91 Timmerhaus :570
22. Spesifikasi Warehouse (WH-401)
Tabel 5.22 Spesifikasi Warehouse (WH-401)
Alat Warehouse (Gudang produk sodium Klorat)
Kode WH-401
Fungsi Menyimpan produk sodium klorat selama 90 hari operasi
Bentuk Bangunan tertutup Dimensi P = 43,262 m
L = 33,262 m
Kondisi operasi P = 1 atm
T = 303 K
23. Spesifikasi Kompresor (CP – 101)
Tabel 5.23 Spesifikasi Kompresor stage 1(CP-301)
Alat Kompresor
Kode CP-301
Fungsi Untuk mengalirkan dan menaikkan tekanan H2 sebanyak 214,38 kg/jam hasil keluaran reaktor dari tekanan 1 atm menjadi 2,367 atm
Jenis Sentrifugal
Dimensi Stage ke = 1 Rasio kompresi = 2,3060
-Ws = 1193,0435 kJ/kmol Power motor = 1,5 hp
Material = stainlees steel 304 AISI
Tabel 5.24 Spesifikasi Kompresor stage 2 (CP-302)
Alat Kompresor
Kode CP-302
Fungsi Untuk mengalirkan dan menaikkan tekanan CO2 sebanyak 214,38 kg/jam hasil keluaran reaktor dari tekanan 2,367 atm menjadi 5,604 atm
Jenis Sentrifugal
Dimensi Stage ke = 2 Rasio kompresi = 2,3060
-Ws = 1211,4374 kJ/kmol Power motor = 1,5 hp
Material = stainlees steel 304 AISI
Jumlah 1 buah
Tabel 5.25 Spesifikasi Kompresor stage 3 (CP-303)
Alat Kompresor
Kode CP-303
Fungsi Untuk mengalirkan dan menaikkan tekanan H2 sebanyak 214,38 kg/jam hasil keluaran reaktor dari tekanan 5,604 atm menjadi 13,265 atm
Jenis Sentrifugal
Dimensi Stage ke = 3 Rasio kompresi = 2,3060
-Ws = 532,3077 kJ/kmol Power motor = 1,5 hp
Material = stainlees steel 304 AISI
24. Spesifikasi Tangki Penyimpanan H2 (TP-301)
Tabel 5.26 Spesifikasi Tangki Penyimpanan H2 (TP-301)
Fungsi Menyimpan hasil samping berupa karbondioksida cair pada suhu 353 K dan pada tekanan 13 atm sebanyak
214,38 kg/jam selama 3 hari.
Bentuk Bola (spherical)
Kapasitas 9193,45113 ft3
Dimensi Diameter (D) 30 ft
Tinggi (Hs) 30 ft
Tebal 2 1/4 in
Tekanan Desain 215,4770 psi
Isolasi Material = Asbestos Board Bahan konstruksi Stainless Steel (austenitic) AISI tipe
316
Jumlah 1 buah
Pompa-pompa Proses 1. Pump -101 (PP-101)

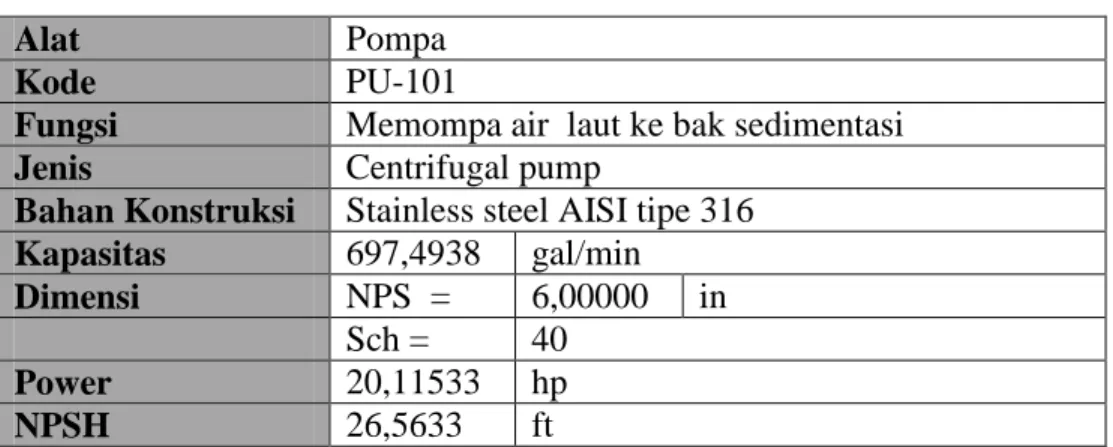

Tabel 5.27 Spesifikasi Pompa –102 (PP-102)
Alat Pompa
Kode PU-101
Fungsi Memompa air laut ke bak sedimentasi
Jenis Centrifugal pump
Bahan Konstruksi Stainless steel AISI tipe 316 Kapasitas 697,4938 gal/min Dimensi NPS = 6,00000 in Sch = 40 Power 20,11533 hp NPSH 26,5633 ft 2. Pump - 102 (PP-102)

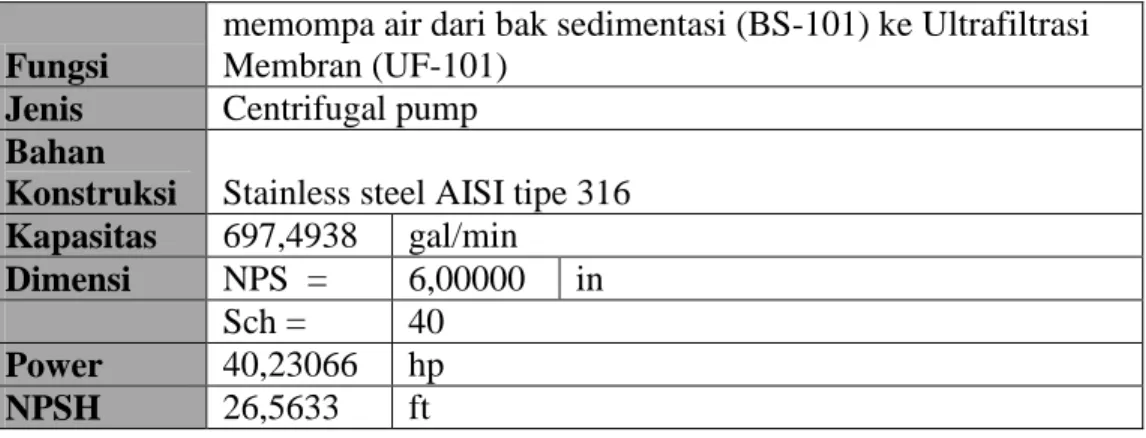

Tabel 5.28 Spesifikasi Pompa –102 (PP-102)
Alat Pompa
Fungsi
memompa air dari bak sedimentasi (BS-101) ke Ultrafiltrasi Membran (UF-101)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 697,4938 gal/min Dimensi NPS = 6,00000 in Sch = 40 Power 40,23066 hp NPSH 26,5633 ft 3. Pump - 103 (PP-103)
Tabel 5.29 Spesifikasi Pompa –103 (PP-103)
Alat Pompa
Kode PU-103
Fungsi
memompa air dari bakwash ke Ultrafiltrasi Membran (UF-101)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 2,4324 gal/min Dimensi NPS = 1/4 in Sch = 40 Power 0,67051 hp NPSH 0,6109 ft 2. Pump - 104(PP-104)
Tabel 5.30 Spesifikasi Pompa –104 (PP-104)
Alat Pompa
Kode PP-104
Fungsi
memompa air dari Ultrafiltrasi Membran (UF-101) ke Nanofiltration Membrane stage 1 (NF-101)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 697,4938 gal/min
Dimensi NPS = 6,00000 in
Power 26,82044 hp NPSH 26,5633 ft 3. Pump - 105(PP-105)
Tabel 5.31 Spesifikasi Pompa –105 (PP-105)
Alat Pompa
Kode PP-105
Fungsi
memompa air dari Nanofiltration Membrane stage 1 (NF-101) ke Nanofiltration Membrane stage 2 (NF-102)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 354,0572 gal/min Dimensi NPS = 4,00000 in Sch = 40 Power 20,11533 hp NPSH 16,9033 ft 4. Pump - 106(PP-106)
Tabel 5.32 Spesifikasi Pompa –106 (PP-106)
Alat Pompa
Kode PP-106
Fungsi
memompa air dari Nanofiltration Membrane stage 2 (NF-102) ke Nanofiltration Membrane stage 3 (NF-103)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 180,6115 gal/min Dimensi NPS = 3,00000 in Sch = 40 Power 6,70511 hp NPSH 10,7916 ft 5. Pump - 107(PP-107)
Tabel 5.33 Spesifikasi Pompa –107 (PP-107)
Alat Pompa
Fungsi
memompa air dari Nanofiltration Membrane stage 3 (NF-103) ke Nanofiltration Membrane stage 4 (NF-104)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 92,8852 gal/min Dimensi NPS = 2,00000 in Sch = 40 Power 2,68204 hp NPSH 6,9271 ft 6. Pump - 108(PP-108)
Tabel 5.34 Spesifikasi Pompa –108 (PP-108)
Alat Pompa
Kode PP-108
Fungsi
memompa air dari Nanofiltration Membrane stage 4 (NF-104) ke Mixing Tank (MX-101)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 48,5519 gal/min Dimensi NPS = 1,25000 in Sch = 40 Power 2,68204 hp NPSH 4,4950 ft 7. Pump - 109(PP-109)
Tabel 5.35 Spesifikasi Pompa –109 (PP-109)
Alat Pompa
Kode PP-109
Fungsi
memompa air dari Solution Tank sodium kromat (ST-101) ke Mixing Tank (MX-101)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,1092 gal/min
Dimensi NPS = 0,12500 in
Sch = 40
Power 0,67051 hp
8. Pump - 110(PP-110)
Tabel 5.36 Spesifikasi Pompa –110 (PP-110)
Alat Pompa
Kode PP-110
Fungsi
memompa air dari Solution Tank sodium kromat (ST-101) ke Solution Tank (ST-102)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,0049 gal/min Dimensi NPS = 0,12500 in Sch = 40 Power 0,67051 hp NPSH 0,0098 ft 9. Pump - 111(PP-111)

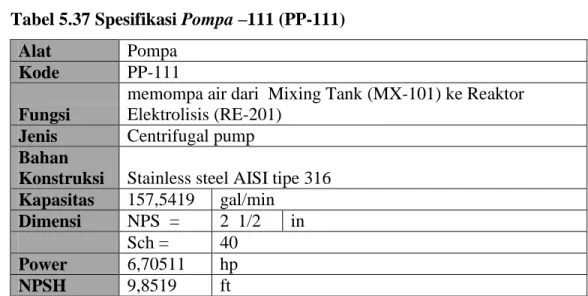

Tabel 5.37 Spesifikasi Pompa –111 (PP-111)
Alat Pompa
Kode PP-111
Fungsi
memompa air dari Mixing Tank (MX-101) ke Reaktor Elektrolisis (RE-201)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 157,5419 gal/min Dimensi NPS = 2 1/2 in Sch = 40 Power 6,70511 hp NPSH 9,8519 ft 10. Pump - 201(PP-201)
Tabel 5.38 Spesifikasi Pompa –201 (PP-201)
Alat Pompa
Kode PP-201
Fungsi
memompa air dari Reaktor Elektrolisis (RE-201) ke Reaktor Dehypoing (RE-202)
Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 127,9690 gal/min Dimensi NPS = 2 1/2 in Sch = 40 Power 6,70511 hp NPSH 8,5768 ft 11. Pump – 202 (PP-202)
Tabel 5.39 Spesifikasi Pompa –202 (PP-202)
Alat Pompa
Kode PP-202
Fungsi
memompa air dari Reaktor Dehypoing (RE-202) ke Evaporator (EV-301)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 127,9690 gal/min Dimensi NPS = 2 1/2 in Sch = 40 Power 6,70511 hp NPSH 8,5768 ft 12. Pump - 301(PP-301)
Tabel 5.40 Spesifikasi Pompa –301 (PP-301)
Alat Pompa
Kode PP-301
Fungsi
memompa air dari Evaporator (EV-301) ke Crystallizer (CR-301)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 55,9699 gal/min Dimensi NPS = 2 1/2 in Sch = 40 Power 0,67051 hp NPSH 4,9419 ft 13. Pump - 302(PP-302)
Tabel 5.41 Spesifikasi Pompa –302 (PP-302)
Alat Pompa
Kode PP-302
Fungsi
memompa slurry dari Crystallizer (CR-301) ke Centrifuge (CF-301)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 55,9699 gal/min Dimensi NPS = 1 1/2 in Sch = 40 Power 2,68204 hp NPSH 4,9419 ft 14. Pump - 303(PP-303)

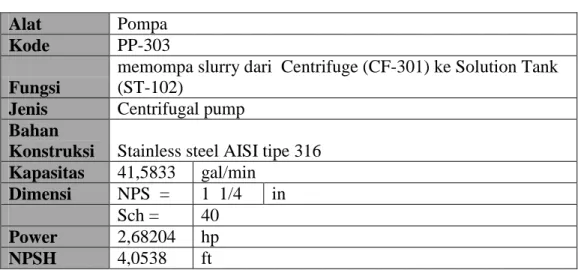

Tabel 5.42 Spesifikasi Pompa –303 (PP-303)
Alat Pompa
Kode PP-303
Fungsi
memompa slurry dari Centrifuge (CF-301) ke Solution Tank (ST-102)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 41,5833 gal/min
Dimensi NPS = 1 1/4 in
Sch = 40
Power 2,68204 hp
B. Peralatan Utilitas:
1. Tangki Penyimpanan Concentrate (TC-401)
Tabel 5.43 Spesifikasi Tangki Penyimpanan Concentrate (TC-401)
Alat Tangki penyimpanan concentrate
Kode TC-401
Fungsi
Tempat penyimpanan bahan baku air untuk kebutuhan steam dan proses pada suhu 30 oC
dan pada tekanan atmosferik selama 3 jam
Bentuk
Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk
conical
Dimensi Diameter shell (D) 4,5721 m
Tinggi shell (Hs) 7,3153 m Tebal shell (ts) 3/8 in Tebal head (th) 3/8 in Tinggi atap 0,2136 m Tebal lantai 1/4 in Jumlah course 4,0000 Tutup
atas Bentuk conical
Tekanan
Desain 27,2631 psia
Bahan
konstruksi Carbon Steel SA-283 Grade C
Jumlah 1 buah
2. Cation Exchanger (CE–501 A/B)Tabel 5.44
Tabel 5.44 Spesifikasi Cation Exchanger (CE–501 A/B)
Alat Cation Exchanger
Kode CE-401 A/B
Fungsi
Menghilangkan ion-ion positif yang terlarut
dan menghilangkan kesadahan air
Bentuk
Silinder tegak (vertikal) dengan head
berbentuk torisperical.
Dimensi Diameter (D) 1,3782 m
Tebal shell (ts) 3/16 in
Tebal head (th) 1/4 in
Tinggi atap 0,2922 m
Tutup
atas Torispherical head
Tekanan
Desain 18,2582 psia
Bahan konstruksi
Carbon Steel SA-283 Grade C AISI tipe
316 Jumlah 2 buah (1 cadangan saat regenerasi resin)
3. Tangki Penyimpanan Asam Sulfat (TI-401)
Tabel 5.45 Spesifikasi Tangki Penyimpanan Asam Sulfat (TI-401)
Alat Tangkiasam sulfat
Kode TI-401
Fungsi
Tempat penyimpanan larutan asam sulfat 4 %
sebagai regeneran ke CE-01
Bentuk
Silinder vertikal dengan tutup torisperical dan
alas plat datar
Dimensi Diameter shell (D) 5,4865 m
Tinggi shell (Hs) 5,4865 m
Tebal shell (ts) 7/16 in
Tebal head (th) 3/8 in
Tinggi atap 1,1533 m
Jumlah course 3,0000
Tutup atas Torispherical head
Tekanan Desain 24,5048 psia Bahan konstruksi Hastelloy alloy B-2 (61 % Ni ; 28 % Mo ; 6 % Fe) Jumlah 1 buah
4. Anion Exchanger (AE–401)
Tabel 5.46 Spesifikasi Anion Exchanger (AE–401)
Alat Cation Exchanger
Kode CE-401 A/B
Fungsi
Menghilangkan ion-ion positif yang terlarut
dan menghilangkan kesadahan air
Bentuk
Silinder tegak (vertikal) dengan head
berbentuk torisperical. Dimensi Diameter (D) 1,9550 m Tinggi (H) 3,2197 m Tebal shell (ts) 5/16 in Tebal head (th) 1/4 in Tinggi atap 0,3867 m
Tutup atas Torispherical head
Tekanan
Desain 18,3473 psia
Bahan
konstruksi Carbon Steel SA-283 Grade C AISI tipe 316 Jumlah (1 cadangan saat regenerasi resin) 2,0000 buah
5. Tangki larutan NaOH (TI-402)
Tabel 5.47 Spesifikasi Tangki larutan NaOH (TI-402)
Alat Tangki kaporit
Kode TI-402
Fungsi
Tempat penyimpanan larutan kaporit sebagai injeksi ke
tangki TF-01 & CT-01 Bentuk
Silinder vertikal dengan tutup
torisperical dan alas plat datar
Dimensi Diameter shell (D) 15 ft
Tinggi shell (Hs) 18 ft
Tebal shell (ts) 5/8 in
Tebal head (th) 5/16 in
Tinggi atap 2,8837 ft
Jumlah course 3
Tekanan Desain 24,6371 psia Bahan
konstruksi Carbon steel SA-283 Grade C
Jumlah 1 buah
6. Tangki Penyimpanan Air Demin (TP-401)
Tabel 5.48 Spesifikasi Tangki Penyimpanan Air Demin (TP-401)
Alat Tangki air filter untuk kebutuhan general uses
Kode TF-02
Fungsi
Tempat penyimpanan bahan baku air untuk kebutuhan steam dan proses pada suhu 30 oC dan pada tekanan
atmosferik selama 1 shift (8 jam)
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat
bottom) dan atap (head) berbentuk conical
Dimensi Diameter shell (D) 6,0961 m
Tinggi shell (Hs) 9,1441 m Tebal shell (ts) 9/16 in Tebal head (th) 9/16 in Tinggi atap 0,2529 m Tebal lantai 9/16 in Jumlah course 5 Tutup
atas Bentuk conical
Tekanan
Desain 29,9398 psia
Bahan
konstruksi Carbon Steel SA-283 Grade C
Jumlah 1,0000 buah
7. Deaerator (DA-401)
Tabel 5.49 Spesifikasi Deaerator (DA-401)
Alat Deaeratoor
Kode DA-401
Fungsi
Fungsi = Menghilangkan gas-gas terlarut dalam air kondensat, seperti: O2 dan CO2, agar korosif dan
Bentuk Silinder vertikal dengan tutup torisperical dan alas
plat datar
Dimensi Diameter shell (D) 0,9144 m
Tinggi shell (Hs) 6,7057 m Tebal shell (ts) 3/16 in Tebal head (th) 3/16 in Tinggi atap 0,6946 ft Jumlah course 4 Tutup
atas Torispherical head
Tekanan
Desain 26,0167 psia
Bahan
konstruksi Carbon Steel SA-283-Grade C
Jumlah 1,0000 buah
8. Tangki Larutan Hidrazin (TI-403)
Tabel 5.50 Spesifikasi Tangki Larutan Hidrazin (TI-403)
Alat Tangki hidrazin
Kode TI-410
Fungsi
Menyiapkan dan menyimpan hidrazin untuk
diinjeksikan ke Deaerator
Bentuk
Silinder vertikal dengan tutup torisperical
dan alas plat datar
Kapasitas 20,4925 m3
Dimensi Diameter shell (D) 3,0480 m
Tinggi shell (Hs) 3,6576 m
Tebal shell (ts) 5/16 in
Tebal head (th) 3/8 in
Tinggi atap 0,5828 ft
Jumlah course 2,0000
Tutup atas Torispherical head
Tekanan
Desain 21,4391 psia
Bahan
konstruksi Carbon Steel SA-283-Grade C
9. Tangki Penyimpanan Umpan Boiler (TP–402)
Tabel 5.51 Spesifikasi Tangki Penyimpanan Umpan Boiler (TP–402)
Alat Tangki air hidran untuk pemadam kebakaran
Kode TP-402
Fungsi Tempat penyimpanan air untuk umpan boiler Bentuk
Silinder tegak (vertikal) dengan dasar datar (flat
bottom) dan atap (head) berbentuk conical
Dimensi Diameter shell (D) 7,6201 m
Tinggi shell (Hs) 7,3153 m Tebal shell (ts) 9/16 in Tebal head (th) 9/16 in Tinggi atap 0,3959 m Tebal lantai 1/4 in Jumlah course 4 Tutup
atas Bentuk conical
Tekanan
Desain 27,0909 psia
Bahan
konstruksi Carbon Steel SA-283 Grade C
Jumlah 1 buah
10. Hot Basin (HB-401)
Tabel 5.52 Spesifikasi Hot Basin (HB-401)
Alat Hot Basin
Kode HB-401
Fungsi Menampung sisa air pengingin yang akan didinginkan di cooling tower
Bentuk Bak rektangular Kapasitas 26,0721 m3
Dimensi Panjang = 2,3535m Lebar = 2,3535m Tinggi = 4,7070 m Tebal dinding = 12 cm
11. Cooling Tower (CT -401)
Tabel 5.53 Spesifikasi Cooling Tower (CT -401)
Alat Cooling Tower
Kode CT-401
Fungsi
Mendinginkan air pendingin yang telah digunakan oleh peralatan proses dengan menggunakan media pendingin udara dan
mengolah dari temperatur 50oC menjadi 30oC
Tipe Inducted Draft Cooling Tower
Dimensi Menara: Panjang = 2,6664 m Lebar = 1,3332 m Tinggi = 6,0000 m Tenaga motor 2,2243 hp Bahan konstruksi Beton Jumlah 1 buah 12. Cold Basin (CB-401)
Tabel 5.54 Spesifikasi Cold Basin (CB-401)
Alat Cold Basin
Kode CB-401
Fungsi Menampung air yang telah didinginkan di cooling tower dan make-up air pendingin.
Bentuk Bak rektangular Kapasitas 27,0388m3 Dimensi Panjang = 2,5292 m Lebar = 2,5292 m Tinggi = 5,0583m Tebal dinding = Tebal dinding = 12 cm
13. Tangki Penyimpanan Natrium Fosfat (TI-404)
Tabel 5.55 Spesifikasi Tangki Penyimpanan Natrium Fosfat (TI-404)
Alat Tangki natrium fosfat
Kode TI-404
Fungsi
Tempat penyimpanan larutan natrium
fosfat sebagai injeksi ke CT-401 Bentuk
Silinder vertikal dengan tutup torisperical
dan alas plat datar
Dimensi Diameter shell (D) 3,0480 m
Tinggi shell (Hs) 3,6576 m
Tebal shell (ts) 5/16 in
Tebal head (th) 7/16 in
Tinggi atap 0,6000 m
Jumlah course 2
Tutup atas Torispherical head
Tekanan
Desain 29,4208 psia
Bahan
konstruksi Carbon Steel SA-283-Grade C
Jumlah 1 buah
14. Tangki Penyimpanan Asam Sulfat 2 (TI–405)
Tabel 5.56 Spesifikasi Tangki Penyimpanan Asam Sulfat 2 (TI–405)
Alat Tangki Penyimpanan Asam sulfat
Kode TI-405
Fungsi Tempat penyimpanan larutan asam sulfat 5 %
sebagai injeksi ke tangki CT-401
Bentuk Silinder vertikal dengan tutup torisperical dan alas
plat datar
Dimensi Diameter shell (D) 3,0480 m
Tinggi shell (Hs) 3,6576 m
Tebal shell (ts) 7/16 in
Tebal head (th) 1/2 in
Tinggi atap 0,6016 m
Jumlah course 2,0000
Tekanan
Desain 21,5631 psia
Bahan
konstruksi Hastelloy alloy B-2 (61 % Ni ; 28 % Mo ; 6 % Fe)
Jumlah 1,0000 buah
15. Tangki Penyimpanan Dispersant (TI-406)
Tabel 5.57 Spesifikasi Tangki Penyimpanan Dispersant (TI-406)
Alat Tangki dispersant
Kode TI-01
Fungsi
Tempat penyimpanan larutan dispersant sebagai
injeksi ke tangki CT-401
Bentuk
Silinder vertikal dengan tutup torisperical dan
alas plat datar
Dimensi Diameter shell (D) 3,0480 ft
Tinggi shell (Hs) 3,6576 ft Tebal shell (ts) 5/16 in Tebal head (th) 7/16 in Tinggi atap 0,6000 ft Jumlah course 2 Tutup
atas Torispherical head
Tekanan
Desain 21,3930 psia
Bahan
konstruksi Carbon Steel SA-283-Grade C
16. Pompa Utilitas (PU-401)
Tabel 5.58 Spesifikasi Pompa Utilitas (PU-401)
Alat Pompa
Kode PU-401
Fungsi memompa air dari TC-401 ke ke Cation Exchanger (CE-401) Jenis Centrifugal pump
Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 148,6558 gal/min
Dimensi NPS = 2 1/2 in
Sch = 40
Power 6,70511 hp
NPSH 9,4778 ft
17. Pompa Utilitas 402 (PU–402)
Tabel 5.59 Spesifikasi Pompa Utilitas (PU-402)
Alat Pompa
Kode PU-402
Fungsi
memompa slurry larutan asam sulfat 4% dari Tngki injeksi TI-401 ke Cation Exchanger (CE-TI-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 21,1862 gal/min
Dimensi NPS = 1 in
Sch = 40
Power 0,67051 hp
NPSH 2,5860 ft
18. Pompa Utilitas 403 (PU–403)
Tabel 5.60 Spesifikasi Pompa Utilitas (PU-403)
Alat Pompa
Kode PU-403
Fungsi
memompa air dari Cation Exchanger (CE-401) ke Anion Exchanger (AE-401)
Jenis Centrifugal pump
Konstruksi Kapasitas 139,1155 gal/min Dimensi NPS = 2 1/2 in Sch = 40 Power 6,70511 hp NPSH 9,0679 ft
19. Pompa Utilitas 404 (PU–404)
Tabel 5.61 Spesifikasi Pompa Utilitas (PU-404)
Alat Pompa
Kode PU-404
Fungsi
memompa slurry dari tangki larutan NaOH (TI-402) ke Anion Exchanger (AE-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 35,9341 gal/min
Dimensi NPS = 1 1/4 in
Sch = 40
Power 0,67051 hp
NPSH 3,6778 ft
20. Pompa Utilitas 405 (PU–405)
Tabel 5.62 Spesifikasi Pompa Utilitas (PU-405)
Alat Pompa
Kode PU-405
Fungsi
memompa air dari Anion Exchanger (AE-401) ke Tangki Penyimpanan (TP-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 141,2560 gal/min
Dimensi NPS = 2 1/2 in
Sch = 40
Power 6,70511 hp
21. Pompa Utilitas 406 (PU–406)
Tabel 5.63 Spesifikasi Pompa Utilitas (PU-406)
Alat Pompa
Kode PU-406
Fungsi
memompa air dari Tangki Penyimpanan (TP-401) ke Deaerator (DA-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 49,6709 gal/min
Dimensi NPS = 1 1/4 in
Sch = 40
Power 2,68204 hp
NPSH 4,5638 ft
22. Pompa Utilitas 407 (PU–407)
Tabel 5.64 Spesifikasi Pompa Utilitas (PU-407)
Alat Pompa
Kode PU-407
Fungsi
memompa air dari Tangki Penyimpanan (TP-401) untuk keperluan umum
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 16,0643 gal/min
Dimensi NPS = 3/4 in
Sch = 40
Power 0,67051 hp
NPSH 2,1503 ft
23. Pompa Utilitas 408 (PU–408)
Tabel 5.65 Spesifikasi Pompa Utilitas (PU-408)
Alat Pompa
Kode PU-408
Fungsi
memompa air dari Tangki Penyimpanan (TP-401) untuk keperluan umum
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 75,5208 gal/min
Dimensi NPS = 2 in
Sch = 40
Power 0,67051 hp
NPSH 6,0344 ft
24. Pompa Utilitas 409 (PU–409)
Tabel 5.66 Spesifikasi Pompa Utilitas (PU-409)
Alat Pompa
Kode PU-409
Fungsi
memompa air dari Deaerator (DA-401) ke Tangki
penyimpanan umpan boiler (TP-402) dan Cold Basin (CB-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 49,6709 gal/min
Dimensi NPS = 1 1/4 in
Sch = 40
Power 2,68204 hp
NPSH 4,5638 ft
25. Pompa Utilitas 410 (PU–410)
Tabel 5.67 Spesifikasi Pompa Utilitas (PU-410)
Alat Pompa
Kode PU-410
Fungsi
memompa larutan hidrazin dari tangki hidrazin (TI-403) ke Deaerator (DA-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,0246 gal/min
Dimensi NPS = 1/8 in
Sch = 40
NPSH 0,0286 ft
26. Pompa Utilitas 411 (PU–411)
Tabel 5.68 Spesifikasi Pompa Utilitas (PU-411)
Alat Pompa
Kode PU-411
Fungsi
memompa larutan natrium posfat dari TI-404 ke Hot Basin (HB-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,0041 gal/min
Dimensi NPS = 1/8 in
Sch = 40
Power 0,67051 hp
NPSH 0,0086 ft
27. Pompa Utilitas 412 (PU–412)
Tabel 5.69 Spesifikasi Pompa Utilitas (PU-412)
Alat Pompa
Kode PU-412
Fungsi
memompa larutan asam sulfat 5 % sebagai injeksi ke cooling tower CT-401
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,2010 gal/min
Dimensi NPS = 1/8 in
Sch = 40
Power 0,67051 hp
28. Pompa Utilitas 413 (PU–413)
Tabel 5.70 Spesifikasi Pompa Utilitas (PU-413)
Alat Pompa
Kode PU-413
Fungsi
memompa larutan larutan dispersant sebagai injeksi ke cooling tower CT-401
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 0,2075 gal/min
Dimensi NPS = 1/8 in
Sch = 40
Power 0,67051 hp
NPSH 0,1184 ft
29. Pompa Utilitas 414 (PU–414)
Tabel 5.71 Spesifikasi Pompa Utilitas (PU-414)
Alat Pompa
Kode PU-414
Fungsi
memompa air dari Hot Basin (HB-401) ke Cooling Tower (CT-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 103,7576 gal/min
Dimensi NPS = 1 1/2 in
Sch = 40
Power 20,11533 hp
NPSH 7,4576 ft
30. Pompa Utilitas 415 (PU–415)
Tabel 5.72 Spesifikasi Pompa Utilitas (PU-415)
Alat Pompa
Kode PU-415
Fungsi
memompa air dari Cooling Tower (CT-401) ke Cold Basin (CB-401)
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 103,7576 gal/min
Dimensi NPS = 1 1/2 in
Sch = 40
Power 20,11533 hp
NPSH 7,4576 ft
31. Pompa Utilitas 416 (PU–416)
Tabel 5.73 Spesifikasi Pompa Utilitas (PU-416)
Alat Pompa
Kode PU-416
Fungsi
memompa air dari Cold Basin (CB-401) ke proses utama sebagai air pendingin
Jenis Centrifugal pump Bahan
Konstruksi Stainless steel AISI tipe 316 Kapasitas 130,9683 gal/min Dimensi NPS = 2 1/2 in Sch = 40 Power 6,70511 hp NPSH 8,7103 ft 32. Boiler (BO-401)
Tabel 5.74 Spesifikasi Boiler (BO-401)
Alat Boiler (Steam generator)
Kode BO-401
Fungsi Membangkitkan low pressure steam Tipe Fire Tube Boiler
Kondisi Operasi Temperatur 140 oC Tekanan 316,3 Kpa
Kebutuhan air 83.850,891 lb/jam 1.348,989 ft³/jam Heating surface 19.247,411 ft2 1.788,143 m2
Kapasitas 64.431,383 Btu/jam 16.245,729 kkal/jam Steam yang dihasilkan 69.875,743 lb/jam 31.695,429 kg/jam
Efisiensi 80%
Bahan bakar solar
Kebutuhan bahan bakar 4.288,994 lb/jam 1.945,455 kg/jam
Power 1.924,741 hp
Bahan konstruksi Carbon steel SA-283 Grade C
33. Blower Steam (BL-401)
Tabel 5.75 Spesifikasi Blower Steam (BL-401)
Alat Blower Steam (BL-401)
Tugas Mengalirkan low pressure steam
dari boiler-01 (BO-01) ke unit
proses
Kondisi Operasi :
Tekanan masuk 316,3 Kpa
Tekanan keluar 316,5 Kpa
Suhu masuk 140 oC
Suhu keluar 140,07 oC
Laju alir massa 31.695,429 kg/jam
Efisiensi blower 80%
Daya blower 5,49 hp
Material Stainless Steel Tipe 316
jumlah : 1 buah
34. Compresor Udara (CO-401)
Tabel 5.76 Spesifikasi Compresor Udara (CO-401)
Jenis Centrifugal Compressor
Tugas
Mengalirkan udara dari lingkungan untuk
kebutuhan instrumentasi dan lainnya Kondisi
Operasi
Tekanan masuk 14,7 psi
Tekanan keluar 87 psi
Suhu masuk 30 oC
Dimensi
Laju alir 20,08 m3/jam
Efisiensi kompresor 70%
Daya kompresor 2,50 hp
Material Stainless Steel Tipe 316
jumlah 1 buah
35. Tangki Bahan Bakar (TU-401)
Tabel 5.77 Spesifikasi tangki bahan bakar (TU-401)
Alat Tangki Bahan Bakar
Kode TU-401
Fungsi
Tempat penyimpanan solar (BBM) untuk boiler
dan genset
Bentuk
Silinder vertikal dengan tutup conical dan alas
plat datar Dimensi Diameter shell (D) 80,0000 ft Tinggi shell (Hs) 80,0000 ft Tebal shell (ts) 2 1/2 in Tebal head (th) 3/8 in Tinggi atap 6,9667 ft Jumlah course 13,333
Tutup atas Conical Head
Tekanan
Desain 48,9463 psia
Bahan
konstruksi Carbon Steel SA-283-Grade C
