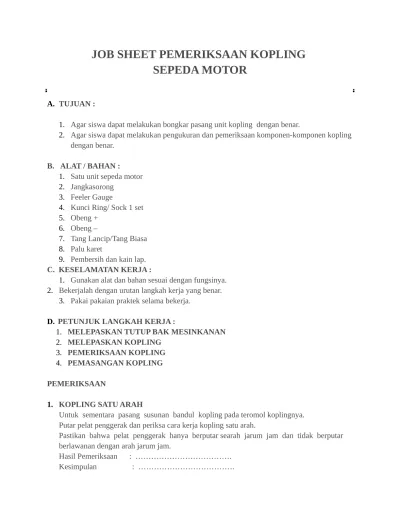

JOB SHEET PEMERIKSAAN KOPLING SEPEDA MOT

(1)

A. TUJUAN :

1. Agar siswa dapat melakukan bongkar pasang unit kopling dengan benar.

2. Agar siswa dapat melakukan pengukuran dan pemeriksaan komponen-komponen kopling dengan benar.

B. ALAT / BAHAN :

1. Satu unit sepeda motor 2. Jangkasorong

3. Feeler Gauge

4. Kunci Ring/ Sock 1 set 5. Obeng +

6. Obeng –

7. Tang Lancip/Tang Biasa 8. Palu karet

9. Pembersih dan kain lap.

C. KESELAMATAN KERJA :

1. Gunakan alat dan bahan sesuai dengan fungsinya. 2. Bekerjalah dengan urutan langkah kerja yang benar.

3. Pakai pakaian praktek selama bekerja.

D. PETUNJUK LANGKAH KERJA :

1. MELEPASKAN TUTUP BAK MESINKANAN

2. MELEPASKAN KOPLING

3. PEMERIKSAAN KOPLING

4. PEMASANGAN KOPLING

PEMERIKSAAN

1. KOPLING SATU ARAH

Untuk sementara pasang susunan bandul kopling pada teromol koplingnya. Putar pelat penggerak dan periksa cara kerja kopling satu arah.

Pastikan bahwa pelat penggerak hanya berputar searah jarum jam dan tidak berputar berlawanan dengan arah jarum jam.

(2)

Periksa permukaan luar dan dalam teromol kopling terhadap adanya keausan atau kerusakan. Jika perlu gantikan seluruhnya.

2. RUMAH KOPLING

Periksa bagian dalam teromol kopling terhadap goresan atau keausan yang berlebihan. Ukur diameter dalam teromol.

BATAS SERVIS : 104,3 mm

Hasil Pengukuran : ……… Kesimpulan: ………

3. RODA GIGI PRIMER

Periksa fungsi pegas roda gigi sub dengan memutar roda gigi sub terhadap adanya kerusakan. Ukur diameter dalam roda gigi penggerak utama.

Hasil Pengukuran : ……… Kesimpulan : ………

4. PEGAS KOPLING

Periksa pegas kopling terhadap kelelahan atau kerusakan baut. Ukur panjang bebas pegas kopling

Hasil Pengukuran : ……… Kesimpulan : ……… 5. BAGIAN TENGAH KOPLING

Periksa alur-alur bagian tengah kopling terhadap kerusakan atau aus yang disebabkan oleh pelat-pelat kopling. Gantikan bila perlu.

Hasil Pemeriksaan : ……… Kesimpulan : ……… 6. PELAT KOPLING

Periksa masing-masing pelat kopling terhadap perubahan bentuk pada bagian permukaan dengan menggunakan Feeler Gauge

Hasil Pengukuran : ……… Kesimpulan : ………

7. KAMPAS KOPLING

Periksa ketebalan masing-masing plat kopling terhadap keausan bagian permukaan dengan menggunakan jangka sorong

(3)
