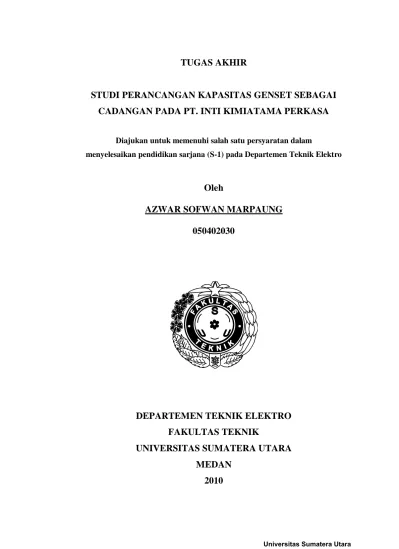

TUGAS AKHIR
STUDI PERANCANGAN KAPASITAS GENSET SEBAGAI
CADANGAN PADA PT. INTI KIMIATAMA PERKASA
Diajukan untuk memenuhi salah satu persyaratan dalam
menyelesaikan pendidikan sarjana (S-1) pada Departemen Teknik Elektro
Oleh
AZWAR SOFWAN MARPAUNG
050402030
DEPARTEMEN TEKNIK ELEKTRO
FAKULTAS TEKNIK
ABSTRAK
PT. Inti Kimiatama Perkasa merupakan sebuah perusahaan industri yang berada di kawasan Komplek Industri Medan (KIM) Tanjung Morawa yang menghasilkan produk house needing untuk wilayah pasokan seluruh Sumatera. Proses kegiatan produksi dilakukan setiap hari baik siang maupun malam. Untuk memenuhi kebutuhan listriknya, PT. Inti Kimiatama Perkasa memiliki 2 (dua) jenis sumber pasokan listrik antara lain: Perusahaan Listrik Negara (PLN) sebagai sumber energi listrik utama dengan kapasitas 2500 kVA dan diesel generating set sebagai sumber energi listrik cadangan sebanyak 2 (dua) buah dengan total kapasitas 1620 KVA.
Total beban terpasang di PT. Inti Kimiatama Perkasa sebesar 1280706,508 W. Beban terpakai di PT. Inti Kimiatama Perkasa saat beban puncak adalah sebesar 930 KVA. Dengan melihat kapasitas beban terpasang dan beban terpakai di PT. Inti Kimiatama Perkasa, maka besar demand factor adalah sebesar 0,732, sedangkan besar load factor adalah sebesar 66,2 % dari total beban puncak.
Dengan mengasumsikan fluktuasi beban harian maka diperoleh base load sebesar 437,68 kVA, sehingga dalam perencanaan diesel generating set di PT. Inti Kimiatama Perkasa dapat dikatakan benar dengan menggunakan 2 (dua) buah diesel
generating set dengan kapasitas tiap unit sebesar 810 kVA. Pemilihan diesel generating set tersebut dapat dikatakan benar sebagai stand-by unit, sebab faktor
kecepatan dari diesel generating set M 900 F adalah sebesar 1,875 yang merupakan faktor kecepatan rendah.
