LEMBAR PENGESAHAN. Ir. Aries Abbas, ST., MM., MT., IPM., AER., Cand.Ph.D. Muhammad lukman hakim NIDN: NIM :

(1)

i

LEMBAR PENGESAHAN

KELOMPOK 6 (ENAM)

ANNE LIA RAHMAWATI (2170031070) M MALIK AR (2170031063) WAHYU HIDAYAT (2170031065)

YUSUF SOPIAN (2170031066) WAHYUDIN (2170031067)

WAHYU RADITYA TADANA (2170031079) PAJAR SIDIK NAJILANA (2170031071)

REZA WIBIYANTO (2170031074) USA DEWA (2170031075)

MUHAMMAD FITRA YULIANTO (2170031078)

Menyetujui , Mengetahui,

Ka.lab Teknik Industri: Asisten Laboratorium:

Ir. Aries Abbas, ST., MM., MT., IPM., AER., Cand.Ph.D. Muhammad lukman hakim NIDN: 03290565505 NIM : 2070031092

(2)

ii

KATA PENGANTAR

Puji syukur kami panjatkan Kepada Tuhan Yang Maha Esa yang atas Karunia- Nya kami dapat menyelesaikan makalah Tugas Besar Membuat meja komputer, sebagai Tugas awal dalam Pelaksanaan Praktikum Menggambar Teknik dan CAD.

Tugas Besar dibuat dengan harapan penulis dan pembaca sekalian dapat lebih memahami tentang bahasan Menggambar Teknik dan CAD.

Terimakasih kepada Instruktur Menggambar Teknik dan CAD selaku dosen pengampu Mata Kuliah Praktik Menggambar Teknik dan CAD Teknik Industri Universitas Krisnadwipayana, dan Assistan Dosen Praktika yang telah membimbing kami sehingga kami memiliki arahan dalam pengerjaannya. Terimakasih juga kepada orang tua yang atas doa, bantuan dan dukungannya kami dapat menyelesaikan tugas besar ini dengan baik.

Dalam penyusunan tugas besar membuat meja komputer ini, kami telah berusaha semaksimal mungkin agar tugas besar ini dapat diselesaikan dengan hasil yang terbaik. Namun kami menyadari sebagai manusia biasa kami tidak luput dari kesalahan dan kekurangan, dalam segi teknis maupun tata bahasa yang terdapat di dalamnya. Walaupun demikian, kami telah berusaha agar informasi yang disampaikan mampu dipahami dan diterima oleh pembaca sekalian. Oleh karena itu kami sangat menerima kritik dan saran yang sekiranya perlu disampaikan sehingga dapat menjadi pelajaran bagi kami untuk kegiatan selanjutnya.

Harapan kami, semoga tugas besar ini bermanfaat bagi pembaca sekalian, dan pembaca sekalian dapat menggali informasi dengan sebaik-baiknya dari apa yang disampaikan dalam makalah ini.

Jakarta, 20 November 2021

Penyusun Kelompok 6

(3)

iii

DAFTAR ISI

LEMBAR PENGESAHAN ... i

KATA PENGANTAR ... ii

DAFTAR ISI...iii

DAFTAR GAMBAR ... iv

BAB I PENDAHULUAN ... 1

1.1 Maksud Dan Tujuan ... 1

1.2 Latar Belakang Masalah ... 1

1.3 Rumus Masalah ... 3

1.4 Sistematika Pembahasan ... 3

BAB II LANDASAN TEORI ... 4

2.1 Pengertian Gambar CAD ... 4

2.1.a Pengertian Gambar CAD ... 4

2.1.b Sejarah CAD ... 5

2.1.c Keuntungan CAD Dibanding Manual ... 6

2.2 Tujuan Gambar CAD ... 6

BAB III ANALISA ... 9

3.1 Pengertian Software Solidwork ... 9

3.2 Tools Yang Digunakan Pada Saat Praktikum ... 11

3.2.a Sketch Tools 2D ... 11

3.2.b Fitur – Fitur 3D ... 13

BAB IV LAMPIRAN PRODUK ... 14

BAB V KESIMPULAN DAN SARAN ... 21

5.1 Kesimpulan ... 21

5.2 Saran ... 21

DAFTAR PUSTAKA ... 22

(4)

iv

DAFTAR GAMBAR

Gambar 3.1 Produk Sketch 2D……….……....11

Gambar 3.2 Sketch Toolbars………...……….………12

Gambar 3.3 Sketch Entities Yang Sering Digunakan………..………….………12

Gambar 3.4 Sketch Entities Yang Sering Digunakan……….………..12

Gambar 3.5 Part – Part Assembly……….………13

Gambar 3.6 Fiture 3D………..………….………13

Gambar 3.7 Macam – Macam Mate………..………..………..13

Gambar 4.1 Part Kerangka Kursi……….……….14

Gambar 4.2 Etiket Kerangka Kursi……….……….14

Gambar 4.3 Part Papan Kursi……….………..15

Gambar 4.4 Etiket Papan Kursi………....15

Gambar 4.5 Part Karet Kursi……….…...16

Gambar 4.6 Etiket Karet Kursi……….………16

Gambar 4.7 Assembly Komponen Kursi……….……….17

Gambar 4.8 Etiket Kursi……….………..17

Gambar 4.9 Produk Rack……….18

Gambar 4.10 Etiket Rack……….18

Gambar 4.11 Part Karet Kaki Meja……….……….19

Gambar 4.12 Part Papan Atas Meja 1………….………..19

Gambar 4.12 Part Karet Kaki Meja 2……….……….………..19

Gambar 4.13 Produk Meja Komputer……….………….20

Gambar 4.14 Etiket Meja Komputer………20

(5)

1

BAB I

PENDAHULUAN

1.1 Maksud Dan Tujuan

Dengan menyusun Tugas Akhir diharapkan mahasiswa mampu merangkum dan mengaplikasikan semua pengalaman pendidikan untuk memecahkan masalah dalam bidang keahlian/bidang studi tertentu secara sistematis dan logis, kritis dan kreatif, berdasarkan data/informasi yang akurat

1.2 Latar Belakang Masalah

Tugas Akhir (TA) merupakan suatu karya tulis ilmiah, berupa paparan tulisan hasil penelitian yang membahas suatu masalah dalam bidang ilmu tertentu dengan menggunakan kaidah-kaidah yang berlaku dalam bidang ilmu tersebut. Tugas akhir mahasiswa akan sesuai dengan kajian-kajian yang ada di jurusan yang mereka ambil. Sebagai contoh mahasiswa yang mengambil jurusan Teknik Industri kajian tugas akhirnya pasti tentang keindutrian. Tugas akhir ini terdiri dari berbagai judul sesuai dengan bidang kajian dari masing- masing kajian ilmu pengetahuan mahasiswa. Hal ini sesuai dengan minat dan bakat mahasiswa. Sebagai salah satu jurusan yang paling banyak diminati di Fakultas Teknik dan Universitas Krisna Dwipayana, jurusan teknik industri Universitas Krisna Dwipayana memiliki banyak mahasiswa yang harus memiliki dosen pembimbing dan penguji saat mengerjakan tugas akhirnya.

Mahasiswa yang sedang mengerjakan tugas akhir membutuhkan dosen pembimbing, sedangkan mahasiswa yang akan sidang tugas akhir juga membutuhkan dosen penguji. Untuk menetukan dosen 2 pembimbing dan dosen penguji sebuah judul tugas akhir, diperlukan data kelas keahlian dari judul tugas akhir tersebut agar kajian penelitian dari tugas akhir tersebut sesuai dengan bidang keahlian dari dosen penguji maupun dosen pembimbing. Oleh

(6)

2

karena itu pengklasifikasian judul tugas akhir dan penentuan pembimbing dan penguji tugas akhir mahasiswa merupakan hal yang sangat penting. Mahasiswa yang akan mengajukan proposal tugas akhir harus menghubungi pihak jurusan untuk memastikan metode yang akan digunakan sudah dipergunakan oleh mahasiswa lain atau belum, setelah itu mahasiswa harus mencari tugas akhir yang memiliki kajian serupa untuk lebih memahami masalah dan kajian yang akan diteliti dengan cara melihat satu persatu judul tugas akhir di lemari perpustakaan jurusan. Dalam hal ini jurusan Teknik Industri universitas krisna dwipayana sebagai pihak yang menjadi tempat penelitian ini. Hal ini merupakan masalah teknis mendasar yang harusnya bisa dilakukan lebih mudah dengan adanya sistem klasifikasi data judul. Pengklasifikasian dokumen teks sangatlah diperlukan di tengah-tengah perkembangan teknologi. Efektifitas dan biaya dalam pengelompokan manual menjadi faktor utama diperlukannya pengelompokan secara otomatis. Pengelompokan dokumen adalah proses pengkategorian dokumen-dokumen teks berdasarkan kategori isi dokumen.

Metode Naïve Bayes Classifier merupakan salah satu metode pengklasifikasian yang sering digunakan, dan memiliki akurasi yang cukup tinggi. Menurut Cahyo Darujati, dkk. (2012) dalam penelitiannya menyatakan presentase keberhasilan klasifikasi teks 3 dengan metode NBC adalah lebih dari 87%.

Presentase ini lebih tinggi jika dibandingkan dengan metode lain seperti metode K-Nearest Neighbor (KNN) pada penelitian yang dilakukan Ridok, A., dkk.

(2009) dengan presentase keberhasilan sebesar 71, 58%. Berdasarkan hal tersebut di atas, peneliti berusaha menggunakan metode Naïve Bayes Classifier untuk mengklasifikan judul-judul tugas akhir mahasiswa ke dalam kelas-kelas tertentu sesuai dengan kajiannya masing-masing dan memberikan rekomendasi dosen pembimbing dan penguji yang keahliannya sesuai dengan kajian judul tugas akhir tersebut.

(7)

3 1.3 Rumus Masalah

Berdasarkan pemaparan di latar belakang, permasalahan yang muncul adalah sebagai berikut: 1. Bagaimana mengklasifikasikan data judul tugas akhir mahasiswa di Jurusan Teknik Industri universitas krisna dwipayana dengan menggunakan metode Naïve Bayes Classifier? 2. Berapakah persentase keberhasilan klasifikasi judul tugas akhir dengan metode Naïve Bayes Classifier?

1.4 Sistematika Pembahasan

Dalam bab ini akan diuraikan mengenai hasil praktikum. Membahas tentang pembuatan part 3D yang mana sebagai penunjang kinerja

(8)

4

BAB II

LANDASAN TEORI

CAD/CAM CAD (Computer Aided Design) adalah program komputer yang memungkinkan seorang perancang (designer) untuk mendisain gambar rekayasa (design engineering) dengan mentransformasikan gambar geometris secara cepat. Sedangkan CAM (Computer Aided Manufacturing) adalah sistem manufaktur yang mengoptimalkan kemampuan program komputer untuk menterjemahkan disain rekayasa yang dibuat oleh CAD sehingga dapat mengontrol mesin NC (Numerical Controlled Machines). Sistem CAD/CAM sendiri terjadi apabila spesifikasi disain secara langsung ditransfer/diterjemahkan kedalam spesifikasi manufaktur, jadi CAD/CAM merupakan penggabungan disain rekayasa dan instruksi manufaktur. Sedangkan mesin NC sendiri adalah mesin yang peralatannya dikontrol oleh komputer dengan sistem CAD/CAM. Untuk orang awam CAD/CAM dianggap alat gambar elektronik saja yang dapat mempercepat proses menggambar, tetapi kenyataannya kemampuan CAD/CAM jauh melebihi anggapan tersebut dimana CAD/CAM mempunyai fungsi utama dalam disain, analisa, optimasi dan manufaktur. CAD/CAM biasa melakukan analisa elemen hingga (finite element analysis), analisa transfer panas (heat transfer analysis), analisa tekanan (stress analysis), simulasi dinamis dari mekanik (dynamic simulation of mechanisms), analisa cairan dinamis (fluid dynamic analysis) dan lain-lain.

2.1 Pengertian Gambar CAD 2.1.a Pengertian Gambar CAD

Computer Aided Design adalah suatu program komputer untuk menggambar suatu produk atau bagian dari suatu produk.Produk yang ingin digambarkan bisa diwakili oleh garis-garis maupun simbol-simbol yang memiliki makna tertentu. CADbisa berupa gambar 2 dimensi dan gambar 3 dimensi.

Berawal dari menggantikan fungsi meja gambar kini perangkat lunak CAD telah berevolusi dan terintegrasi dengan perangkatlunak CAE (Computer Aided Engineering) dan CAM(Computer Aided Manufacturing).

(9)

5

Solid model memungkinkan kita untuk memvisualisasikan komponen dan rakitan yang kita buatsecara realistik. Selain itu model mempunyai properti seperti masa, volume dan pusat gravitasi, luas permukaan dll.

CAD adalah segala sesuatu yang berhubungan dengan pembuatan desain yang prosesnya dibantu dengan komputer. Sedangkankegiatan membuat desain itu sendiri ternyata cukup luas artinya, dimulai dari pengumpulan ide , membuat sketsa (konsep),membuat model, membuat gambar detail, menganalisa desain, sampai dengan membuat simulasi dan animasi. Jikasemua kegiatan tersebut dibantu dengan komputer, itulah artinyaCAD.

Di dunia industri saat ini, fungsi CAD sangat vital. Dalam persaingan yang semakin ketat, CAD sangat membantu dalam pembuatan desain suatu produk dengan jauh lebih cepat dibandingkan jika pembuatan desain dilakukan secara manual.Dengan CAD kesalahan dalam proses pembuatan desain bisa diminimalkan, yang berarti waktu dan biaya dapat sangat dioptimalkan.

2.1.b Sejarah CAD

Pada awal tahun 1960-an, seorang engineer bernama Ivan Sutherland memperkenalkan sebuah program komputer yang dapat digunakan untuk membuat gambar sketsa. Program komputer ini diberi nama Skecthpad. Saat itulah untukpertama kalinya sebuah gambar sketsa dapat ditampilkan di layar komputer. Sejak diperkenalkannya Sketchpad,perkembangan CAD menjadi sangat cepat. Industri komputer berlomba-lomba membuat CAD.

Pada saat itu investasi yang diperlukan untuk sebuah CAD sangat besar, sampai dengan ratusan ribu US$ untuk softwaremaupun hardware-nya. Hanya perusahaan-perusahaan besar yang bisa memilikinya, antara lain General Motors.Diperkenalkannya PC pada awal 1980-an memberi angin segar bagi perkembangan CAD, terutama dari segiekonomi.

Pada tahun 1982, sebuah perusahaan bernama Autodesk memperkenalkan sebuah CAD yang diberi nama AutoCAD, yang mana

(10)

6

menjadi CAD yang paling terkenal dan paling banyak penggunanya hingga sampai saat ini.

2.1.c Keuntungan CAD Dibanding Manual

1. Kualitas gambar konstan, tidak terlalu tergantung pada skill penggambar sebagaimana gambar manual.

2. Relatif lebih akurat dan cepat pengerjaannya karena menggunakan komputer.

3. Dapat diedit, ditambah-kurang tanpa harus memulai dari awal.

4. Dapat menjadi data base yang menyimpan berbagai informasi penting yang dibuat oleh drafter dan dapat diakseslangsung oleh pengguna lain.

5. Dapat dibuat library untuk komponen-komponen standar atau komponen yang digambar/ dipergunakan berulang-ulangdalam gambar (misalnya:

baud, mur, simbol-simbol,dll.) sehingga mempermudah dan mempercepat dalam prosespembuatan gambar.

6. Lebih mudah dan praktis dalam dokumentasi, duplikasi, dan penyimpanannya.

7. Dapat dibuat dengan berbagai warna sehingga lebih menarik dan mudah dipahami

2.2 Tujuan Gambar CAD

1. Memudahkan pengerjaan gambar

Bukan tanpa alasan kenapaCAD banyak dipakai oleh pelaku industri. Banyak kemudahan yang kamu dapatkan kalau menggambar pakai CAD, yaitu:

• Meningkatkan akurasi dan mengurangi terjadinya error

• Menghemat waktu dan uang

• File mudah dipindahkan

• Menjadi database untuk pengerjaan manufaktur

(11)

7

• Kemudahan dalam pengaturan skala gambar

`Semua kelebihan tadi dapat ditemukan ketika kamu bisa menggunakan AutoCAD. Walau gak menutup kemungkinan juga ada pada aplikasi gambar teknik lainnya.

2. Menambah value dan kompetensi di CV

Mempelajari satu skill baru sangat bermanfaat karena dapat menambah value kamu sendiri. Dapat dikatakan belajar skill baru adalah cara kamu berinvestasi dengan diri sendiri untuk meningkatkan kompetensimu.

Hal yang sama juga berlaku ketika kamu belajar CAD. Mempelajari CAD, bahkan sampai ikut pelatihan tentu menambah pengetahuan dan wawasanmu. Alhasil kamu jadi makin percaya diri untuk melamar pekerjaan.

3. Hasil gambar dapat digunakan sebagai portfolio

Untuk yang belum tahu, portfolio adalah arsip kumpulan dari hasil pekerjaan seseorang. Bentuknya bisa berupa pencapaian kerja, hasil karya, dokumentasi proyek, hingga desain gambar. Dalam konteks ini kita bicara desain gambar teknik.

Pekerjaan manapun yang berkaitan dengan desain selalu dimintai portfolio. Tujuannya adalah agar orang bisa melihat desain yang kamu buat. Dan itu lebih memudahkan dalam sesi wawancara kerja.

Kembali lagi, gambar adalah bahasa universal orang teknik. Jika bahasa asing dirasa lemah, kamu masih bisa menunjukan portfolio gambar teknik.

(12)

8

4. Membuka peluang pekerjaan sebagai drafter lepas

Setelah punya portfolio, kamu bisa menawarkan jasa gambar CAD kepada orang-orang diluar sana. Baik dilakukan secara mandiri, melalui sosmed, melalui komunitas CAD, grup komunitas Anak Teknik, atau platform penyedia freelancer.

Menjadi pekerja lepas merupakan solusi untuk kamu yang ingin mendapatkan pekerjaan dari luar kota/ negeri tanpa harus pindah domisili.

Atau fresh graduate yang belum mendapatkan panggilan wawancara kerja.

Serta mahasiswa yang ingin mendapatkan pemasukan tambahan.

5. Mengenal logika sebuah desain atau gambar teknik

Saat kuliah gambar teknik dengan CAD, dosen gak sembarangan mengajarkan gambar. Beberapa dari kamu mungkin ditegur dosen karena gambarnya asal-asalan. Hal ini karena gambar teknik harus mudah dipahami oleh kedua belah pihak, khususnya orang awam.

Menurut Takeshi Sato, gambar teknik perlu di tafsirkan secara objektif. Maka ada aturan, standar-standar, tata cara menggambar teknik. Karena kembali lagi, gambar teknik merupakan bahasa universal orang Teknik

6. Dapat meningkatkan gaji

Memiliki skill CAD membuat nilai jualmu bertambah. Apalagi ditambah jam terbang tinggi dan memiliki sertifikat CAD tentunya bisa mendapatkan gaji yang tinggi. Hal ini karena user/klien/ atau perusahaan tempatmu tahu bahwa kamu berkualitas dalam mengoperasikan CAD.

(13)

9

BAB III ANALISA

3.1 Pengertian Software Solidwork

Solidworks adalah software design engineering khususnya design model 3D yang di produksi oleh DASSAULT SYSTEMES. Software ini biasanya digunkan dalam mendesign model 3D dan ada 3 tampilan dalam solidwork yaitu part untuk menggambar model lalu assembly yaitu untuk mengassembly atau menggabungkan model model part yang telah kita gambarkan menjadi sebuah kontruksi yang kita inginkan dan selanjutnya drawing yaitu untuk menggambar/mempersentasikan model part atau assembly yang telah kita buat untuk diteruskan menjadi lembar kerja yang siap di cetak/print dan diteruskan ke industri. Solidworks pertama kali diperkenalkan pada tahun 1995 sebagai pesaing dari software software CAD lainnya seperti Pro-Engineer, Siemens, Unigraphics, Autodesk Inventor, Autodesk Autocad, dan Catia. Solidworks corporation didirikan pada tahun 1993oleh Jon Hirschtick, dengan merekrut engineer engineer profesionals untuk mengembangkan perusahaannya yang dibidang perangkat lunak CAD 3D, dengan kantor pusatnya di Concord, Massachusetts, dan merilis produk pertama pada tahun 1995 dengan nama Solidworks 95. Padatahun 1997 Dassault systemes yang terkenal dengan product software 3Dnya yang bernama CATIA Cad, mengakuisisi perusahaan dan sekarang ini memiliki100% dari saham SolidWorks. SolidWorks yang dipimpin oleh John McEleney dari tahun 2001 hingga juli 2007, dan sekarang dipimpin oleh Jeff Ray.

Saat ini banyak industry manufacture yang menggunakan software SolidWorks ini. Diperkirakan ada lebih dari 3-4 juta engineer yang menggunakan software ini dari 80.000 perusahaaan yang ada di dunia.

(14)

10

SolidWork Model (Templates) SolidWork terdiri dari beberapa bagian :

1. Part adalah sebuah objek 3D yang terbentuk dari beberapa fitur . Sebuah Part dapat menjadi sebuah komponen pada suatu assembly, dan biasa juga digambarkan dalam bentuk 2D pada sebuah drawng. Fitur adalah benukan operasi-operasi yang membentuk Part. Base Feature adalah fitur yang pertama kali dibuat.Ekstensi File SolidWork adalah SLDPRT

2. Assembly adalah sebuah dokumen dimana part, feature dan assembly lain ( Sub Assembly ) disatukan bersama. Ekstensi file untuk SolidWork Assembly adalah SLDASM

3. Drawing adalah gambaran 2D dari sebuah 3D part maupun assembly, ekstensi File untuk Solidwork Drawing adalah SLDDRW

View orientasi adalah tool yang akan mengatur orientasi view dari model yang sedang kita kerjakan ( Front View, Top View , Right View, Bottom View, Back View, Iso Metric, Dimetric ataupun Trietric) . Untuk menampilkan View orientasi bisa mengguakan tombol Ctrl + 1, Ctrl + ... - 7.

Didalam membuat suatu pemodelan 3D menggunakan Solidwork 2013, maka tahapan awal yang kita buat adalah membuat sketsa gabar dari object desain atau model yang akan kita buat . Proses pembuatan sketsa secara umum dilakukan pada bidang( Plane ) front Plane, dan Right Plane, atau bisa juga pada bidang tertentu lainnya tergantung kepada bagian fitur-fitur dari obyek desain yang akan kita buat. proses sketsa dengan sketch entilities atau sketch toolbar untuk melakukan proses peng-sketsaan menggunakan sketch Entilities atau sketch tool dapat dilakukan dengan tahapanproses sebagai berkut.

klik pada tahapan berikut, kita pertama kali harus mengenal fitur-fitur sketch toolbar, perintah - perintah yang ada pada sketch toolbar

Didalam proses pembuatan sketsa, kita diminta untuk menentukan bidang ( Plane ) dimana kita akan memulai proses peng-sketsaan.

(15)

11

Pada SolidWork2013 secara umum ada 3 bidang yang menjadi acuan bagi kita dalam membuat sketsa atau proses pemodelan yaitu Front, Top, Right ketika kita meng-klik salah satu perintah pada sketch toolbar maka secara otomatis kita akan diminta untuk menentukan bidang(plane) yang menjadi acuan.didalam teori mekanikal engineering design bidang acuan ini bisa diartikan sebgai bentuk pandangan dari suatu obyek esain.tampilan perintah yang diminta oleh program solidwork untuk menentukan bidang gambar sketsa dapat dilihat pada gambar berikut

setelah kita menentukan bidang gambar yang akan kita jadkan acuan maka kita sudah dapat memulai proses pengsketsaan. proses sketsa dibagi menjadi :

• Sketsa dalam format 2D

• Sketsa dalam format 3D

pada proses pengsketsaan didalam format 2D kita menggunakan acuan sumbu x dan sumbu y, sedangkan pada format 3D kita menggunakan acuan sumbu x, sumbu y dan sumbu zproses pengsketsaan selalu diikuti oleh tahapan pemberian dimensi dimana prose pemberian dimensi tersebut dapat kita lakukan dengan mengisi nilai dimensi pada kotak dialog Feature Nabager Design Tree atau bisa juga dengan meng-klik smartdimensin pada sketch toolbar dan kemudian klik garis sketsa yang ingin diberikan nilai dimensi.

3.2 Tools Yang Digunakan Pada Saat Praktikum 3.2.a Sketch Tools 2D

Gambar 3.1 Produk Sketch 2D

(16)

12

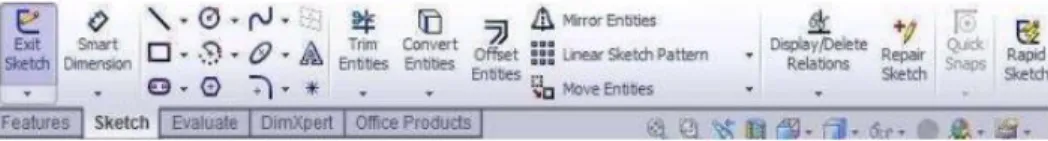

Gambar 3.2 Sketch Toolbars

Gambar 3.3 Sketch Entities Yang Sering Digunakan

Gambar 3.4 Sketch Entities Yang Sering Digunakan

(17)

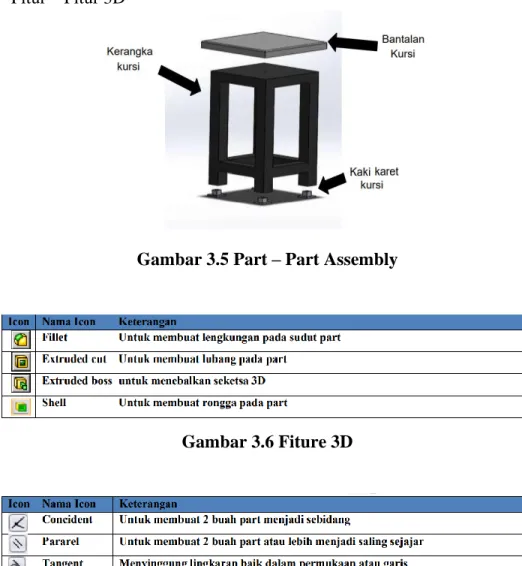

13 3.2.b Fitur – Fitur 3D

Gambar 3.5 Part – Part Assembly

Gambar 3.6 Fiture 3D

Gambar 3.7 Macam – Macam Mate

(18)

14

BAB IV

LAMPIRAN PRODUK

Materi 1 Pembuatan Part Kerangka Kursi

Gambar 4.1 Part Kerangka Kursi

Gambar 4.2 Etiket Kerangka Kursi

(19)

15

Materi 2 Pembuatan Part Papan Kursi

Gambar 4.3 Part Papan Kursi

Gambar 4.4 Etiket Papan Kursi

(20)

16

Materi 3 Pembuatan Part Karet Kursi

Gambar 4.5 Part Karet Kursi

Gambar 4.6 Etiket Karet Kursi

(21)

17

Materi 4 Assembly Komponen

Gambar 4.7 Assembly Komponen Kursi

Gambar 4.8 Etiket Kursi

(22)

18

Materi 4 Membuat 3D Sketch

Gambar 4.9 Produk Rack

Gambar 4.10 Etiket Rack

(23)

19

Materi 5 Tugas Besar

Gambar 4.11 Part Karet Kaki Meja

Gambar 4.12 Part Papan Atas Meja 1

Gambar 4.12 Part Karet Kaki Meja 2

(24)

20

Gambar 4.13 Produk Meja Komputer

Gambar 4.14 Etiket Meja Komputer

(25)

21 BAB V

KESIMPULAN DAN SARAN

5.1 Kesimpulan

Berdasarkan dari uraian pembahasan Analisa Dan Perancangan Pembuatan meja komputer Menggunakan Software Solidworks 2014 yang telah dijelaskan pada bab sebelumnya, maka dapat ditarik kesimpulan secara keseluruhan bahwa :

1. Proses pembuatan model meja, terlebih dahulu pembuatan kerangka meja dengan extruded boss untuk mengubah gambar dari 2D menjadi gambar 3D dengan membuat komponen part terlebih dahulu kemudian di assembly.

2. Pada saat assembly menggunakan toolbar Mate untuk menggabungkan komponen meja tersebut agar dapat terkunci dengan rapih.

5.2 Saran

Berdasarkan hasil analisa yang dilakukan didapatkan beberapa saransebagai berikut:

1. Perlu analisis lebih lanjut mengenai software SolidWorks 2014, guna menyempurnakan desain yang cocok untuk berbagi sesama teman satu akademik.

2. Perlu study lanjut tentang mengenai software SolidWorks 2014, guna mengetahui dan menyempurnakan lagi pengetahuan tentang desain atau prancangan suatu produk.

(26)
