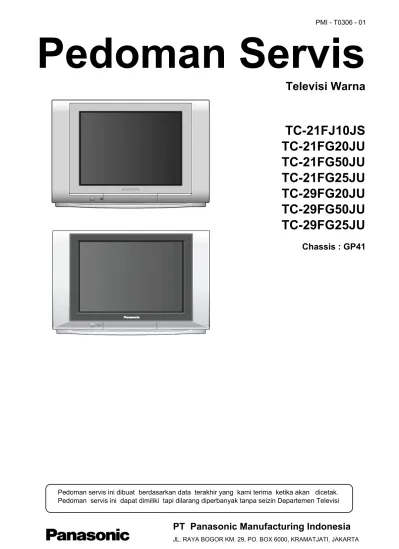

PMI - T0306 - 01

Pedoman Servis

Televisi Warna

TC-21FJ10JS

TC-21FG20JU

TC-21FG50JU

TC-21FG25JU

TC-29FG20JU

TC-29FG50JU

TC-29FG25JU

Chassis : GP41

PT Panasonic Manufacturing Indonesia

Pedoman servis ini dibuat berdasarkan data terakhir yang kami terima ketika akan dicetak.

Pedoman servis ini dapat dimiliki tapi dilarang diperbanyak tanpa seizin Departemen Televisi

(2)

DAFTAR ISI

Item

Halaman

Cover ...

1 Daftar Isi ...

2 Spesifikasi ...

3 ~ 4

Peringatan untuk Keselamatan ...

5 ~ 11

Lokasi Dan Fungsi Tombol/Terminal ...

12 ~ 15

Petunjuk Reparasi ...

16 Prosedur Pengaturan ...

17 ~ 20

Pengoperasian DAC Control ...

21 ~ 22

Penandaan pada Skematik diagram ...

23 Skematik Diagram Rangkaian ...

24 ~ 25

Papan Rangkaian Tercetak ...

26 Daftar Susunan Part ...

27 ~ 50

Susunan Part Mekanik ...

51~ 53

Daftar Susunan Part Mekanik ...

54 ~ 55

Petunjuk Cara Pengepakan ...

56

(3)

**Spesifikasi *)**

TC -21FJ10JS TC -21FG 2 0JU TC -21FG 5 0JU TC -21FG 2 5JU TC -29FG 2 0JU TC -29FG 5 0JU TC -29FG 2 5JU Sumber Tegangan AC 220V, 50 Hz O O O O O O O Pemakaian Daya Life 67 W O O O O - - -98 W - - - - O O O Stand-by 2.4 W O O O O - - -0.8 W - - - - O O O Impedansi Antena

75 Ohm, tidak balance O O O O O O O

Sistem Penerimaan : PAL-B,G,H O O O O O O O PAL I O O O O O O O PAL D, K O O O O O O O SECAM B,G O O O O O O O SECAM D, K O O O O O O O SECAM K1 O O O O O O O NTSC M (NTSC 3.58/4.5 MHz) O O O O O O O NTSC 4.43 / 5.5 MHz O O O O O O O NTSC 4.43 / 6.0 MHz O O O O O O O NTSC 4.43 / 6.5 MHz O O O O O O O NTSC 3.58 / 5.5 MHz O O O O O O O NTSC 3.58 / 6.0 MHz O O O O O O O NTSC 3.58 / 6.5 MHz O O O O O O O SECAM I O O O O O O O PAL 60 / 5.5 MHz O O O O O O O PAL 60 / 6.0 MHz O O O O O O O PAL 60 / 6.5 MHz O O O O O O O Saluran Penerimaan : VHF 2 - 12 PAL / SECAM B, K1 O O O O O O O 0 - 12 PAL B (AUST.) O O O O O O O 1 - 9 PAL B (N. ZELAND) O O O O O O O 1 - 12 PAL / SECAM D O O O O O O O 1 - 12 NTSC M (JAPAN) O O O O O O O 2 - 13 NTSC M (USA) O O O O O O O

UHF 21 - 69 PAL G,H, I/SECAM G,K, K1 O O O O O O O

28 - 69 PAL B (AUST.) O O O O O O O 13 - 57 PAL D, K O O O O O O O 13 - 62 NTSC M (JAPAN) O O O O O O O 14 - 69 NTSC M (USA.) O O O O O O O CATV S1 - S20 (OSCAR) O O O O O O O 1 - 125 (USA CATV) O O O O O O O C13 - C49 (JAPAN) O O O O O O O S21 - S41 (HYPER) O O O O O O O Z1 - Z37 (CHINA) O O O O O O O 5A, 9A (AUST.) O O O O O O O Item Spesifikasi

(4)

**Spesifikasi *)**

TC -21FJ10JS TC -21FG 2 0JU TC -21FG 5 0JU TC -21FG 2 5JU TC -29FG 2 0JU TC -29FG 5 0JU TC -29FG 2 5JU Sistem Suara Mono O - - - -AV Stereo - O - O O - O RF Stereo - - O - - O -Tenaga Suara 2 x 3.5 W 2 Speaker O - - - -2 x 8 W 2 Speaker - O O O O O O Tampilan Khusus PIP - - - O - - O

Terminal Audio Video

AV IN 1,2 O O O O O O O

AV IN 3 - O O O O O O

Video In 1 Vp-p 75 Ohm O O O O O O O

Audio In Approx 400mVrms O O O O O O O

Monitor Out

Video Out 1 Vp-p 75 Ohm O O O O O O O

Audio Out Approx 400mVrms O O O O O O O

DVD Y 1.0 Vp-p 75 Ohm - O O O O O O PB 0.7 Vp-p 75 Ohm - O O O O O O PR 0.7 Vp-p 75 Ohm - O O O O O O Ukuran TV Set 648 x 488 x 472 mm O O O O - - -786 x 508 x 578 mm - - - - O O O Berat TV Set **) 24 kg O O O O - - -43 kg - - - - O O O Tabung gambar 21 inchi O O O O - - -29 inchi - - - - O O O Perlengkapan TV set

Remote control EUR7717040R O O O - O O

-N2QAJB000162 - - - O - - O

Batere R'6' UM-3PA O O O O O O O

Catatan:

*) Desain dan spesifikasi dapat berubah tanpa pemberitahuan sebelumnya **) Ukuran dan berat TV set mendekati perkiraan

(5)

PERINGATAN

Pedoman Servis ini hanya boleh dipakai oleh teknisi reparasi profesional yang

sudah terlatih dan bukan untuk masyarakat umum.

Segala usaha untuk reparasi produk yang terkait dengan Pedoman Servis ini oleh

orang yang tidak berpengalaman dapat mengakibatkan bahaya yang serius atau

kecelakaan.

1. PERINGATAN UNTUK KESELAMATAN

1.1 UMUM

1. Disarankan untuk menggunakan Trafo Isolasi dalam proses reparasi.

(Hubungan pesawat televisi ke sumber tegangan AC melalui Trafo Isolasi ).

2. Pada saat reparasi, perhatikan perbaikan pengaturan kabel, terutama kabel-kabel di rangkaian

tegangan tinggi. Bila ditemukan rangkaian yang terhubung singkat, maka ganti semua part yang

rusak atau mengalami panas yang berlebihan akibat dari hal tersebut.

3. Setelah reparasi selesai, periksa semua alat atau piranti proteksi seperti isolasi penghalang,

isolasi kertas, selubung atau kombinasi isolasi RC telah terpasang dengan baik.

4. Apabila pesawat televisi tidak digunakan untuk waktu lama, maka lepaskan kabel AC Cord

(kabel sambungan ke listrik ) dari stop kontak.

5. Pada saat pesawat televisi dihidupkan, tegangan tinggi yang terbaca oleh High Voltage meter

harus sesuai pada tabel 1.1. Menghidupkan pesawat televisi tanpa penutup (back cover) dapat

menimbulkan bahaya kejutan listrik dari rangkaian catu daya.

Reparasi tidak boleh dilakukan oleh orang yang tidak terbiasa/tidak mengerti tentang hal-hal

yang perlu diperhatikan dalam penggunaan peralatan tegangan tinggi.

Buanglah (discharge) selalu muatan listrik pada Anoda CRT ke chasis sebelum menangani

CRT tersebut dengan menghubung singkatkan ground CRT ke anoda CRT.

Tabel 1.1

21”

29”

EHT ( kV )

26 ~ 29

30 ~ 32

Gb.1.1 Hubungan pesawat TV set ke sumber tegangan AC Tegangan AC 220V

Trafo isolasi

TV Set

Trafo isolasi TV Set

(6)

Catatan :

Keseluruhan rangkaian pesawat ini adalah Cold atau terpisah / terisolasi dengan tegangan jala-jala

kecuali bagian rangkaian catu daya adalah Hot.

Pada skematik diagram dan chasis, bagian Hot diberi tanda garis arsir sedangkan bagian Cold

tidak diberi tanda.

Perhatikan hal-hal berikut :

1. Jangan menyentuh bagian Hot dan Cold bersamaan karena dapat menimbulkan sengatan

listrik.

2. Jangan menghubung singkatkan bagian Hot dan Cold karena dapat merusak Fuse dan

komponen lainnya.

3. Sebelum melakukan pengukuran pada bagian rangkaian Catu Daya dengan instrument seperti

Osciloscope, yakinkan dulu bahwa grounding instrument tidak boleh terhubung ke

grounding stop kontak karena dapat merusak fuse atau komponen lainnya.

4. Pastikan untuk melepas AC Cord dari stop kontak / steker sebelum memindahkan chasis.

Setelah reparasi selesai, lakukan pemeriksaan-pemeriksaan berikut ini sebelum TV set

dikirim kembali ke konsumen.

1.2 PEMERIKSAAN RANGKAIAN SHUT DOWN

1. Aktifkan pesawat televisi ( Switch ON ).

2. Atur Brightness, Contrast dan Colour ke posisi minimum.

3. Hubungkan DC Voltmeter ke katoda D512 (TPA122) dan pastikan bahwa tegangan yang

**terukur kurang dari *A Volt.**

**4. Berikan tegangan DC sebesar *B Volt ke katoda D512 (TPA122) dan pastikan bahwa rangkaian**

Shut Down tidak bekerja (pesawat televisi masih menyala)

**5. Berikan tegangan DC sebesar C* Volt ke katoda D512 (TPA122) dan pastikan bahwa rangkaian**

Shut Down bekerja (pesawat televisi mati).

6. Matikan pesawat televisi (Switch OFF), lepaskan DC supply kemudian nyalakan kembali

pesawat televisi dan normalkan kembali Brightness, Contrast dan Colour.

Tabel 1.2

TC-21FG20/50/25JU

TC-29FG20/50/25JU

* A

23,94

20,54

* B

24,15

21,03

* C

26,97

23,42

1.3 RADIASI SINAR X

Peringatan :

Sumber potensi radiasi sinar X pada pesawat televisi adalah bagian tegangan tinggi dan CRT.

Apabila menggunakan Jig dalam proses reparasi, pastikan bahwa Jig tersebut mampu bekerja

pada tegangan 32 kV tanpa menyebabkan radiasi sinar X yang berlebihan.

(7)

Catatan :

Alat ukur tegangan tinggi yang digunakan harus dikalibrasi secara akurat dan periodik.

1. Atur Brightness minimum

**2. Ukur tegangan tinggi pada Anoda CRT. Pengukuran harus menunjukkan pembacaan : *A Volt.**

Apabila hasil pengukuran melebihi toleransi, maka segera lakukan perbaikan-perbaikan untuk

mencegah kemungkinan kerusakan komponen-komponen secara prematur.

Tabel 1.3

21” CRT

29’ CRT

*A

27.5 ± 1.5

31.0 ± 1.0

3. Untuk mencegah kemungkinan radiasi sinar X, maka gunakan selalu CRT yang sesuai dengan

spesifikasi yang telah ditetapkan.

1.4 PEMERIKSAAN ARUS BOCOR TANPA TEGANGAN

1. Lepaskan AC Cord dari Stop kontak dan hubung singkatkan kedua terminal steker AC Cord

dengan jumper.

2. Tekan power switch ke posisi ON.

3. Ukur nilai resistansi dengan menggunakan Ohm meter antara stecker AC Cord yang dihubung

singkat dengan jumper terhadap komponen metal pada cabinet yang menonjol seperti kepala

Screw, Terminal Antena, Terminal AV dan sebagainya.

Apabila bagian-bagian tersebut terhubung ke chassis maka nilai resistansinya harus berkisar

antara 4 MΩ s/d 20 MΩ . Tetapi bila bagian-bagian tersebut tidak terhubung ke chassis, maka

nilai resistansinya harus tidak terhingga ( ~ ).

1.5 PEMERIKSAAN ARUS BOCOR DENGAN TEGANGAN

1. Hubungkan steker AC Cord langsung ke stop kontak tanpa menggunakan trafo isolasi.

2. Hubungkan sebuah resistor 2 kΩ/10 W secara seri antara bagian-bagian dari pesawat televisi

yang terbuat dari metal dengan salah satu kutub dari jala-jala listrik.

3. Gunakan AC Voltmeter yang memiliki impedansi tinggi untuk mengukur tegangan yang

melewati resistor tersebut.

4. Periksa setiap bagian metal yang menonjol dan ukur tegangannya.

V

Salah satu kutub jala-jala listrik Ke bagian-bagian

metal pesawat

televisi _{Resistor non induktif}

(8)

5. Lepaskan AC cord dari stop kontak dan masukkan kembali dengan polaritas terminal AC Cord

yang berlawanan dari sebelumnya kemudian ulangi pengukuran-pengukuran di atas.

6. Tegangan yang terukur tidak boleh lebih dari 0,2 Vrms (0.35Vp). Apabila tegangan yang terukur

melebihi ketentuan ini, ada kemungkinan akan terjadi kejutan listrik yang membahayakan,

untuk itu TV set harus diperbaiki dan diperiksa kembali sebelum dikembalikan ke konsumen.

1. 6 PEMERIKSAAN PERAPIHAN KABEL (WIRE DRESSING)

Setelah kegiatan reparasi selesai dilakukan diharuskan untuk merapikan kabel seperti kondisi

sebelum pesawat televisi dibuka. Hal ini dimaksudkan untuk menjaga kabel agar tidak bersentuhan

dengan part yang panas dan bagian lain yang bertegangan tinggi.

Di bawah ini adalah persyaratan untuk wiring / pengkabelan sesuai dengan persyaratan (safety) /

untuk keselamatan produk.

Kabel DY tidak boleh menyentuh body FBT pada jarak kurang dari 10mm.

Kabel Anoda tidak boleh menyentuh semua part pada jarak kurang dari 10mm.

Semua kabel tidak boleh bersentuhan dengan part yang menimbulkan panas seperti heatsink,

transistor/IC regulator dan part-part di daerah power supply.

Gb.1.3 Polaritas AC Cord

Gb.1.4 Bahaya kejutan listrik AC Cord Steker Steker AC Cord Stop Kontak _Stop Kontak

(9)

1.6.1 PERAPIHAN KABEL MODEL TC-21FJ10JS

TO SPEAKER (R) TO AC CORD BRACKET

L

A

(DEG) L8 TO SPEAKER (L) TO EARTH WIRE C8 CRT CENTER

A

Spk wire at

this area must not loose to avoid from touch H.sink TO DY FOCUS & SCREEN (DEG) INSERT WIRE SP R/L ON DEG. COIL 130±10 mm

L

(10)

1.6.2 PERAPIHAN KABEL MODEL TC-21FG20/50/25JU

TO SPEAKER (R) TO AC CORD BRACKET

L

A

(

L8 TO SPEAKER (L) TO EARTH WIRE C8 CRT CENTER

A

Spk wire at

this area must not loose to avoid from touch H.sink TO DY FOCUS & SCREEN (DEG) INSERT WIRE SP R/L ON DEG. COIL 130±10 mm

L

(11)

1.6.3 PERAPIHAN KABEL MODEL TC-29FG20/50/25JU

FOCUS WIRE L5 & L13

11

Insert deeply no bend Insert deeply to lock no bend AC CORD DY RT1 IC851 A2 A18 A17 A13 A15 A6 IC451 Q551 IC801 A3 BLUE BROWN 1 2 IC2301 IC601 A1 G13 G17 G18 RT1 G1 G5 G15 G4

0

GMM1 G2 TO CRT L2 L3 L13 L6 L1 L5 TO DY SCREW TO CRT EARTH TO CLAMP-2 A7 1 2

Refer diff list

A12-1

L5 below other wire AC cord & wire A12

insert at hook G12 G-1 TO DY TO L1 TO SP. (R) TO SP. (L) Ensure Y>70mm (for good fitting to brkt)

Y

TO CY

Insert Sp. Wire behind grey wire (avoid hot area)

GREY BLUE BLUE BROWN

insert wire sp R

to deg. coil

insert wire sp L

to deg. coil

TB35 TB 1 A35

Ensure A3, A6 and FBT wire not in loose condition to avoid touching fbt body and anode lead.

FOCUS & SCREEN L3 A6 A3 DY L-BOARD TB-Boart Khusus untuk model TC-29FG25JU

(12)

2. LOKASI DAN FUNGSI TOMBOL / TERMINAL

2.1 PANDANGAN DEPAN

TC-21FJ10JS

TC-21FG20/50/25JU

TC-29FG20/50/25JU

1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9

Keterangan :

1. Tombol

ON/OFF

2. Lampu

Led

3. Sensor Remote Control

4. Tombol

5. Tombol

TV/AV

6. Tombol Volume Naik/Turun

7. Tombol Nomor Program Naik/Turun

8. Terminal AV IN Front

9. Terminal

Headphone

(13)

Menghubungkan Headphone

Masukkan Jack Headphones (3.5mm) ke Terminal seperti berikut ini :

Gambar 2.2 : Hubungan headphone ke pesawat televisi

2.2. PANDANGAN BELAKANG

Gambar 2.3 : Lokasi pengontrol bagian belakang

TC-21FJ10JS

TC-21FG20/50/25JU

TC-29FG20/50/25JU

TC-21FJ10JS

TC-21FG20/50/25JU

TC-29FG20/50/25JU

1 2 3 4 5 1 2 3 4 5

Keterangan :

1. AC

Cord

2. Terminal

Antena

3. Terminal AV IN/OUT & DVD IN

4. Nomor

Seri

(14)

2.3 CARA PEMASANGAN ANTENA

atau

75 Ohm Coaxial

300 Ohm Ribbon

Gambar 2.4 : Cara pemasangan antena luar

Socket

Antena

Coaxial

Terminal

Masukan RF

Socket

Antena Coaxial

Antena

UHF

Mixer

75 Ohm

Kabel

Coaxial

• Untuk memperoleh kualitas gambar dan suara

yang baik, dibutuhkan antena, kabel (75 Ohm

Coaxial) dan terminal (socket) yang benar.

• Agen Pelayanan atau Dealer di tempat Anda

dapat membantu dalam mendapatkan sistem

antena dan perlengkapan yang diperlukan sesuai

dengan kondisi di daerah Anda.

• Untuk meningkatkan kualitas gambar dan suara,

diperlukan peralatan dan tambahan biaya.

Tambahan biaya tersebut ditanggung sendiri oleh

konsumen.

Catatan:

Jika Anda menggunakan kabel antena 300 Ohm

ribbon, yang diperlukan adalah : socket 300 Ohm ke

75 Ohm. (lihat gambar di samping kanan)

(15)

2.4 LOKASI TOMBOL REMOTE CONTROL

Gambar 2.5 : Lokasi tombol remote control

APLIKASI PENGGUNAAN REMOTE CONTROL

1. Seting Shipment

Kegunaan

: Untuk mengembalikan posisi seting ( menu, no.program, timer dll ) ke kondisi

setingan pabrik.

Cara Seting

: Tekan tombol Timer Off pada remote control dengan Volume Down

pada panel pesawat televisi secara bersamaan.

2. Hotel Mode

Kegunaan

: Untuk membatasi volume maksimum dan mengunci fungsi Menu.

Cara Seting

: Tekan tombol Timer Off pada remote control. Tekan tombol recall pada remote

control kemudian tekan Channel Up pada panel pesawat televisi (tombol recall

tetap ditekan) sampai indikasi timer hilang.

Cara membatalkan seting : gunakan seting shipment seperti pada no.1 di atas.

TC-21FJ10JS

TC-21FG20/50JU

TC-29FG20/50JU

TC-21FG25JU

TC-29FG25JU

1 17 9 11 2 12 8 15 7 16 13 10 5 14 6 3 4 18 1 11 99 17 2 19 8 15 7 16 13 10 14 5 6 3 4 20 1. Tombol On/Stand-by 2. Tombol Program Naik/Turun

3. Tombol Pemilih Nomor Program Langsung 4. Tombol Pemilih Nomor Program Dua Digit 5. Tombol Volume Naik/Turun

6. Tombol TV/AV

7. Tombol Mute (suara mati) 8. Tombol Recall

9. Tombol Off timer 10. Tombol Normal

11. Tombol R-Tune 12. Tombol Menu 13. Tombol Sound Menu 14. Tombol OK (Konfirmasi) 15. Tombol Stereo/Bilingual 16. Tombol Favorit Channel 17. Tombol Aspect (EUR7717040R)

Tombol Still (N2QAJB000162) 18. Tombol PIP (N2QAJB000162) 19. Tombol Fungsi PIP (N2QAJB000162) 20. Tombol VCR/DVD (N2QAJB000162)

EUR7717040R N2QAJB000162

(16)

3. PETUNJUK REPARASI

Posisi reparasi untuk chassis

Perhatian :

Sebelum melakukan reparasi (membuka pesawat TV) set harus dalam kondisi mati (Off)

Cabutlah steker (AC Power Cord) dari stop kontak jala-jala listrik.

1. Lepas semua screw di Back Cover dan AV

terminal.

2. Tarik Back cover ke belakang hingga terbuka.

Perhatian :

Pastikan semua screw sudah dilepas sebelum

menarik back cover.

3. Tarik sedikit PCB ke belakang.

4. Lepas Connector speaker pada PCB

5. Lepas Connector Degausing Coil

6. Lepas Clamper pengikat kabel yang

ber-hubungan dengan Main PCB.

7. Main PCB dapat diletakkan secara terbalik atau

didirikan sesuai dengan yang diinginkan untuk

kemudahan reparasi.

Aktivitas reparasi dapat dimulai.

Main PCB

Tarik keluar

(17)

4. PROSEDUR PENGATURAN

4.1 TEGANGAN TINGGI

Item Persiapan

Prosedur Pengaturan

1. Hidupkan pesawat TV.

2. Set pengontrol seperti berikut :

Brightness …….….. minimum

Contrast ……… minimum

Screen ……….. minimum

1. Hubungkan Voltmeter pada TPA10 dan tegangan yang

terukur adalah 141 ± 2V.

2. Hubungkan Voltmeter tegangan tinggi (HV meter) pada

anoda CRT

3. Tegangan tinggi yang terukur harus masih dalam range:

Sesuai tabel 1.1

4.2 TEGANGAN +B

Item Persiapan

Prosedur Pengaturan

1. Hidupkan pesawat TV.

2. Set pengontrol seperti berikut :

Brightness …….….. minimum

Contrast ……… minimum

Screen ……….. minimum

Konfirmasi tegangan DC pada test point seperti

berikut :

TPA15 : 3.35 ± 0.2 V TPA18 : 1.9 ± 0.2 V

TPA16 : 141 ± 2 V TPA19 : 5.2 ± 0.2 V

TPA17 : 8.2 ± 0.5V TPA20 : 175 ± 15 V

4.3 DVCO Adjustment

Item Persiapan

Prosedur Pengaturan

A. Di Workshop dengan instrumen.

1. Dengan pattern generator terima pola colour

bar.

B. Di luar workshop tanpa instrumen

1. Hidupkan pesawat TV dan terima siaran

dari pemancar.

1. Masuk service mode 1, DVCO Adjustment.

2. Tekan tombol ‘BIRU’ pada remote, tunggu

sampai warna text DVCO berkedip warna

hitam dan merah.

3. Tekan tombol ‘OK’.

4.4 CRT CUT OFF

Item Persiapan

Prosedur Pengaturan

Terima pola Window

1. Picture menu : Dynamic Normal

2. Sub Brightness ……. Minimum

RGB Cutoff ………….135

3. Hubungkan osciloscope probe ke pin KG di

L-board.

4. Adjust VR screen sampai tegangan mencapai

150V (21”) dan 180V (29”) lihat gambar (gb.4.1)

0 V 150V (21”)

Gb.4.1 Tegangan Cutoff

180V (29”)

(18)

4.5 WHITE BALANCE

Item Persiapan

Prosedur Pengaturan

1. Terima pola white balance.

2. Set picture menu ke dynamic normal.

3. Aging pesawat TV selama ± 30 menit.

4. Degauss layar CRT dan gunakan colour analyzer

untuk menentukan white balance.

5. Masuk ke check service mode 1 dan adjust white

balance (low light dan hight light).

Catatan :

Adjust ini hanya untuk 29” saja, sedangkan untuk 21”

sesuai dengan tabel 5.1.

Jika instrumen yang digunakan tidak tersedia,

gunakan tabel 5.1 untuk menentukan harga

pendekatan dari RGB Cutoff dan RGB Drive.

Pengaturan Low Light.

1. Adjust Sub Bright sehingga Y= 6.5 ± 0.1nit

2. Adjust B_CUT sehingga x = 273 ± 5 nit

3. Adjust R_CUT sehingga y = 247 ± 5 nit

Pengaturan High Light.

1. Adjust Sub Bright sehingga Y = 150±10 nit

2. Adjust B_DR sehingga x = 267 ± 3 nit

3. Adjust R_DR sehingga y = 261 ± 3 nit

4.6 SUB BRIGHT ADJUSTMENT

Sub Contrast

Prosedur Pengaturan

1. Terima pola window, gunakan colour analyzer.

2. Masuk service mode 1, Sub Brightness.

3. Tekan tombol ‘RECALL’ sampai display sub

brightness hilang.

Jika instrumen yang dipakai tidak tersedia, gunakan

tabel 5.1 untuk menentukan harga pendekatan dari

Sub Brightness.

1. Adjust Sub Brightness sampai 2.0 ± 0.2nit.

2. Tekan tombol ‘RECALL’ sekali lagi

sehingga display Sub Brightness muncul.

3. Tekan ‘OK’ untuk menyimpan data.

4.7 CRT VRS ADJUSTMENT

1. Pasang DY ke CRT.

2. Pasang CY dengan posisi magnet : (gb. 4.2)

Purity Magnet : Posisi 2 kutub magnet ke arah vertical.

VRS Magnet : Posisi 2 kutub magnet ke arah horizontal.

Geomagnetic : 0 DAC (untuk 29 inchi)

3. Terima pola Red

4. Adjust VRS magnet ke atas dan kebawah sehingga garis tengah pola merah berada tepat ditengah

CRT.

(19)

4.8 PURITY ADJUSTMENT

1. Set Brightness dan Contrast ke posisi maksimal.

2. Hidupkan pesawat TV kurang lebih 30 menit.

3. Degauss tabung gambar sampai warna liar hilang.

4. Gunakan pola AV Biru dan majukan yoke sampai batas leher CRT.

5. Atur purity magnet sampai warna merah dan biru seimbang di kiri dan kanan.

6. Mundurkan Yoke sedikit demi sedikit sampai tidak ada warna liar yang muncul dan layar berwarna

biru rata.

7. Ubah channel ke posisi yang mudah untuk pengaturan letak gambar dan pastikan gambar tidak

miring. Kencangkan screw DY

4.9 CONVERGEN ADJUSTMENT

1. Gunakan pola Crosshatch.

2. Satukan garis warna merah dan biru menjadi warna magenta dengan memutar ring magnet

convergen statis R-B.

Biru rata

Gb.4.5 Tampilan layar tanpa warna liar

Purity Magnet Blue Field

Colour Purity Blue

Gb.4.4 Pengaturan Purity Magnet

Horizontal Convergence Red & Blue Vertical Convergence Red & Blue

Putar kedua ring magnetic secara bersamaan Geser ring magenetic saling mendekati atau menjauhi

R-B Static Convergence Magnet

R B

R B R-B Static Convergence Magnet

(20)

3. Atur warna magenta dengan garis hijau dengan memutar ring magnet convergen statis (RB)-G.

4. Kunci magnet convergen dengan lacquer.

5. Gerakkan yoke dengan mengatur kemiringan Yoke vertical dan horizontal untuk menghasilkan

convergen keseluruhan yang baik.

6. Pasang karet ganjalan Yoke sesuai dengan gambar 4.9

7. Jika ada kesalahan purity, ulangi pengaturan purity warna.

Catatan :

1. Ganjalan A, B, dan C dimasukkan dengan urutan 1, 2, dan 3 sesuai dengan yang ditunjukkan pada

gambar 4.9

2. Pemasangan ganjalan dengan sudut 120° dari yang lainnya.

3. Pastikan bahwa ketiga ganjalan ditempatkan pada posisi yang tepat dan Deflection Yoke disegel

dan diklem pada tempatnya. Sebaiknya Deflection Yoke tidak boleh bergeser dari posisinya

sehingga menyebabkan Convergence dan purity berubah.

B G R R G B R G B B G R Vertical Horizontal B B R G G B B R R G G R

Gb.4.7 Pengaturan Yoke

(21)

5. PENGOPERASIAN DAC CONTROL

1. Pengoperasian Service Mode

Service Mode dapat dioperasikan dengan cara:

* Set timer ON pada Remote Control.

* Tekan tombol Recall pada Remote Control dan tombol Volume Down

pada pesawat TV secara bersamaan.

2. Pemilihan Service Mode

5.1 SERVICE MODE 1

Tekan ‘3’ / ‘4’ untuk pindah dari fungsi satu ke fungsi yang lain.

Tekan ‘8’ / ‘9’ untuk adjust brightness (pada saat adjust white balance).

Tekan volume ‘+’ / ‘-‘ untuk mengubah data pada tiap fungsi.

Tekan tombol ‘OK’ untuk menyimpan data .

Tekan ‘Normalize’ untuk keluar dari Service Mode.

Tabel 5.1

No.

Tampilan

Range Adjust

Data DAC 21”

Data DAC 29”

Keterangan

1. H-POS -128 ~ 127 -20 ~ 20 Horiz Position 50 (PAL)

2. V-POS -128 ~ 127

-38 ~ 50

Vert Position 50 (PAL)

3. H-AMP -128 ~ 127

Horiz Amplitudo 50 (PAL)

4. V-AMP -128 ~ 127

-15 ~ 110

Vert Amplitudo 50 (PAL)

5. EW-AMP -128 ~ 127

-

EW Amplitudo

6. DVCO -128 ~ 127

-3 ~ 3

Digital Volt Control Osc

7. R-CUTOFF 0 ~ 511

157 Red – Low light

8. G-CUTOFF 242

242 Green – Low light

9. B-CUTOFF 0 ~ 511

211 Blue – Low light

10. R-DRIVE 0 ~ 511

379 Red – High light

11. G-DRIVE N/A

N/A

Green – High light

12. B-DRIVE 0 ~ 511

409 Blue – High light

13. SUB BRIGHT -128 ~ 127

47 ~ 57

Sub Brightness

5.2 SERVICE MODE 2

Tekan angka ‘1’ pada remote control saat Service mode 1 untuk masuk ke Service Mode 2,

Tekan ‘3’ / ‘4’ untuk pindah dari fungsi satu ke fungsi yang lain.

Tekan ‘8’ / ‘9’ untuk pindah bit per bit pada satu option yang dipilih.

Tekan volume ‘+’ / ‘-‘ untuk mengubah data pada tiap fungsi.

Tekan tombol ‘OK’ untuk menyimpan data.

Tekan ‘Normalize’ untuk keluar dari Service Mode.

Service 1 SERVICE MODE NORMAL MODE Switch OFF/Standby Setting Shiftment / Normalize

Kursor bergerak pada tiap fungsi di Service Mode dengan menekan tombol ‘3’ atau ‘4’ pada Remote Control Service 2 Service 2 ‘1’ ‘1’ ‘1’ ‘2’ ‘2’ ‘2’

(22)

22 Tabel 5.2

No OPTION TC-21FJ10JS TC-21FG20JU TC-21FG50JU TC-21FG25JU TC-29FG20JU TC-29FG50JU TC-29FG25JU

1. OP1 0F 0F 0F 0F 0F 0F 0F 2. OP2 FF FF FF FF FF FF FF 3. OP3 F0 F1 FA F1 F1 FA F1 4. OP4 00 00 EE 00 00 EE 00 5. OP5 00 00 01 00 00 01 00 6. OP6 10 10 10 91 10 10 92 7. OP7 02 02 02 02 C2 C2 C2 8. OP8 07 0F 0F 0E 0C 0C 0C 9. OP9 FF FF FF FF FF FF FF 10. OP10 A9 A1 A1 A1 A1 A1 A1 11. OP11 00 00 00 00 00 00 00 12. OP12 00 00 FD 00 00 00 00 13. OP13 00 00 00 00 00 00 00 14. OP14 08 08 08 08 08 08 08 15. OP15 0F 0D 01 0D 0D 01 0D

Catatan : Jika mengganti IC EEPROM, data Option harus diisikan kembali disesuaikan dengan

masing-masing model.

5.3 SERVICE MODE 3

Tekan angka ‘1’ pada remote control saat Service mode 1 untuk masuk ke Service Mode 2,

Tekan ‘3’ / ‘4’ untuk pindah dari fungsi satu ke fungsi yang lain.

Tekan volume ‘+’ / ‘-‘ untuk mengubah data pada tiap fungsi.

Tekan tombol ‘OK’ untuk menyimpan data.

Tekan ‘Normalize’ untuk keluar dari Service Mode.

Tabel 5.3

No.

Tampilan

Range Adjust

Data DAC 21” Data DAC 29”

Keterangan

1. H-POS 60Hz Offs -128 ~ 127

-14

Horiz Position 60 (NTSC)

2. V-POS 60Hz Offs -128 ~ 127

6 Vert Position 60 (NTSC)

3. H-AMP 60Hz Offs -128 ~ 127

N/A

Horiz Amp. 60 (NTSC) – 29” only

4. V-AMP 60Hz Offs -128 ~ 127

3 Vert Amplitudo 60 (NTSC)

5. EW-AMP1 -128 ~ 127

N/A

EW Amplitudo - 29” only

6. V-LIN -128 ~ 127

-8

Vertical Linearity

7. V-SYM -128 ~ 127

28 Vertical Sym

8. TRAPEZ1 -128 ~ 127

N/A

Trapezoid – 29” only

9. UPPER CORNER -128 ~ 127

N/A

Upper Corner - 29” only

10. LOWER_CORNER -128 ~ 127

N/A

Lower Corner - 29” only

11. ANGLE -128 ~ 127

-2

Horizontal Angle

12. BOW -128 ~ 127

2 Horizontal Bow

13. V-ZOOM 0 ~ 511

254 Vertical Zoom

Setelah semua pengaturan selesai, kembalikan semua posisi ke seting shipment dengan menekan

tombol volume down dan tombol timer secara bersamaan.

(23)

PENANDAAN PADA SKEMATIK DIAGRAM

CATATAN PENTING UNTUK KESELAMATAN

Komponen yang diberi tanda (tanda safety) mempunyai karakteristik khusus sangat penting

untuk keselamatan . Bila mengganti suatu komponen gunakan part dari pabrik pembuatnya.

CATATAN :

1. RESISTOR

Semua Resistor adalah Carbon Resistor dengan nilai satuan Ohm ( k = 1.000,

M = 1.000.000), kecuali ditandai sebagai berikut :

2. CAPACITOR

Semua Capacitor adalah Ceramic Capacitor dengan nilai satuan pF, dan Electrolytic capacitor

dengan nilai satuan μF dengan tanda sebagai berikut :

3. COIL

Satuan induksi adalah μH kecuali ditandai.

4. TEST

POINT

5. SIMBOL

ARDE

6. PENGUKURAN

TEGANGAN

Tegangan ini diukur dengan DC Voltmeter (Digital), kondisi pengukuran sebagai berikut :

Sumber tegangan ...AC 220V, 50Hz

Terima sinyal ... Colour Bar Signal (RF)

Semua pengontrol ... Normal

7. SKEMATIK

DIAGRAM

Skematik Diagram ini adalah kondisi terakhir pada waktu akan dicetak dan dapat berubah

tanpa pemberitahuan sebelumnya.

Temperature

Compensation

M

Polyester

m

Metalize Polyester

Polypropylene

+ _

_{Electrolytic,}

T

Dipped Tantalum

z

Z - Type

Chip Capacitor

Non-Polar

NP

Nonflammable

Wire Wound

Chip Capacitor

Polyester

Metal Oxide

Metal Film

Fuse

Posisi Titik Uji

Chassis Arde (COLD)

Line Arde (HOT)

(24)

HALAMAN 24

SKEMATIK DIAGRAM RANGKAIAN

A - BOARD

(25)

HALAMAN 25

SKEMATIK DIAGRAM RANGKAIAN

L / G/ TB/ PP - BOARD

(26)

HALAMAN 26

PAPAN RANGKAIAN TERCETAK

DICETAK TERPISAH

(27)

DAFTAR SUSUNAN PART GP41

CCT NO. KODE PART SNL-21FJ10JS SNL-21FG50JU SNL-21FG20JU SNL-21FG25JU SNL-29FG50JU SNL-29FG20JU SNL-29FG25JU NAMA PART INTEGRATED CIRCUIT

IC021 AN7805LB - - - O IC REGULATOR IC1101 C3EBGC000044 O O O O O O O IC EEPROM IC1801 C5AB00000022 - - - O - - O IC

IC1802 C0DBZGB00017 - - - O - - O IC IC1805 C0EBE0000066 - - - O IC

IC2301 C0ZAZ0000164 - O O O O O O IC SOUND OUTPUT IC2301 C0ZAZ0000193 O - - - IC SOUND OUTPUT IC351 TDA6108JF/N1 - - - - O O O IC RGB OUTPUT IC451 AN15525A O O O O - - - IC VERTICAL IC451 AN15526A - - - - O O O IC VERTICAL IC4850 AN15530B - - - - O O O IC

IC601 C5AA00000216 O - - - IC UOC IC601 C5AA00000217 - O - - O - - IC UOC IC601 C5AA00000218 - - O O - O O IC UOC IC605 C0ZAZ0000162 O O O O O O O IC IC801 C5HABZZ00116 - O O O - - - IC POWER IC801 C5HABZZ00168 - - - - O O O IC POWER IC801 C5HABZZ00169 O - - - IC POWER

IC802 C0EAS0000026 O O O O O O O IC RESET (SE140NLF4) IC851 C0DAEJG00001 O O O O O O O IC REGULATOR IC853 C0DAEJG00001 - - - - O O O IC REGULATOR IC857 C0DBEHE00005 O O O O O O O IC

IC860 B3PAA0000363 O O O O O O O IC PHOTO COUPLER IC871 C0DAEJG00001 O O O O O O O IC REGULATOR IC875 C0DBEHE00005 O O O O O O O IC

RL831 K6B1CDA00029 - - - - O O O RELAI

RM1001 B3RAD0000120 O O O O - - - IC TRANSMITTER RM1062 B3RAD0000120 - - - - O O O IC TRANSMITTER

TRANSISTOR

Q021 B1ABCE000015 - - - O TRANSISTOR OR 2SD0601A0L Q022 B1ABCE000015 - - - O TRANSISTOR OR 2SD0601A0L Q1001 B1ADDF000005 O O O O - - - TRANSISTOR OR 2SB0709A0L Q1002 B1ADDF000005 O O O O - - - TRANSISTOR OR 2SB0709A0L Q1060 B1ADDF000005 - - - - O O O TRANSISTOR OR 2SB0709A0L Q1061 B1ADDF000005 - - - - O O O TRANSISTOR OR 2SB0709A0L Q1062 B1ABCE000015 O O O O O O O TRANSISTOR OR 2SD0601A0L Q2101 B1ADDF000005 O O O O O O O TRANSISTOR OR 2SB0709A0L Q301 B1GFCFAA0004 O O O O O O O TRANSISTOR

Q302 B1GFCFAA0004 O O O O O O O TRANSISTOR Q303 B1GFCFAA0004 O O O O O O O TRANSISTOR

(28)

DAFTAR SUSUNAN PART GP41

CCT NO. KODE PART SNL-21FJ10JS SNL-21FG50JU SNL-21FG20JU SNL-21FG25JU SNL-29FG50JU SNL-29FG20JU SNL-29FG25JU NAMA PART

Q305 B1ADDF000005 O O O O O O O TRANSISTOR OR 2SB0709A0L Q306 B1ADDF000005 O O O O O O O TRANSISTOR OR 2SB0709A0L Q354 B1ADCE000012 - - - - O O O TRANSISTOR

Q354 B1ADDF000005 O O O O - - - TRANSISTOR OR 2SB0709A0L Q360 B1ACAA000019 O O O O O O O TRANSISTOR RGB OUTPUT Q361 B1ACAA000019 O O O O O O O TRANSISTOR RGB OUTPUT Q362 B1ACAA000019 O O O O O O O TRANSISTOR RGB OUTPUT Q370 B1BAAL000016 O O O O - - - TRANSISTOR (2SA1668LF603) Q371 B1BAAL000016 O O O O - - - TRANSISTOR (2SA1668LF603) Q372 B1BAAL000016 O O O O - - - TRANSISTOR (2SA1668LF603) Q4850 B1ADDF000005 - - - - O O O TRANSISTOR OR 2SB0709A0L Q501 2SC4212H00LB O O O O O O O TRANSISTOR

Q520 B1ADBM000004 O O O O O O O TRANSISTOR Q551 2SC6073000LK O O O O O O O TRANSISTOR

Q601 B1ABCE000015 - - - - O O O TRANSISTOR OR 2SD0601A0L Q603 B1ABCE000015 O O O O O O O TRANSISTOR OR 2SD0601A0L Q604 B1ABCE000015 O O O O O O O TRANSISTOR OR 2SD0601A0L Q605 B1ABCE000015 O O O O O O O TRANSISTOR OR 2SD0601A0L Q608 B1ABCE000015 O O O O O O O TRANSISTOR OR 2SD0601A0L Q610 B1ADDF000005 O O O O O O O TRANSISTOR OR 2SB0709A0L Q665 B1ADCE000012 - - - O - - O TRANSISTOR

Q701 B1MBDLB00002 - - - - O O O TRANSISTOR

Q702 B1ABCE000015 - - - - O O O TRANSISTOR OR 2SD0601A0L Q703 B1ABCE000015 - - - - O O O TRANSISTOR OR 2SD0601A0L Q846 B1ABCF000176 - - - - O O O TRANSISTOR

Q850 B1BCCM000002 O O O O O O O TRANSISTOR Q857 B1BAAN000037 O O O O O O O TRANSISTOR

Q870 B1ADDF000005 O O O O O O O TRANSISTOR OR 2SB0709A0L Q945 2SD0601A0L - - - - O O O TRANSISTOR Q953 2SC13180WA - - - - O O O OR 2SC13170WA Q954 2SB1030AWA - - - - O O O OR 2SB10300WA Q955 B1BCCL000010 - - - - O O O OR 2SA21400PSLB Q956 B1BACL000023 - - - - O O O OR 2SC59930PSLB Q957 B1ADCE000012 - - - - O O O TRANSISTOR Q958 2SD0601A0L - - - - O O O TRANSISTOR RESISTOR JA1 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA10 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA11 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA12 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA13 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W

(29)

DAFTAR SUSUNAN PART GP41

JA14 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA15 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JA16 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA17 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA18 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JA2 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA21 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JA3 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA4 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA5 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA6 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA7 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA8 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JA9 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JS104 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JS105 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JS2315 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JS3043 ERJ6GEY0R00V - O O O O O O M 0 Ω, 1/10W JS3044 ERJ6GEY0R00V - O O O O O O M 0 Ω, 1/10W JS3045 ERJ6GEY0R00V - O O O O O O M 0 Ω, 1/10W JS3046 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W JS3103 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS3131 ERJ6GEY0R00V O O O O - - - M 0 Ω, 1/10W JS3132 ERJ6GEY0R00V O O O O - - - M 0 Ω, 1/10W JS3135 ERJ6GEYJ111V O O O O - - - M 110Ω, 1/10W JS3136 ERJ6GEYJ111V O O O O - - - M 110Ω, 1/10W JS3137 ERJ6GEY0R00V O O O O - - - M 0 Ω, 1/10W JS3139 ERJ6GEY0R00V - O O O - - - M 0 Ω, 1/10W JS3140 ERJ6GEY0R00V O O O O - - - M 0 Ω, 1/10W JS3144 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS3149 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS601 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS604 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS617 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS631 ERJ6GEY0R00V O O O - O O - M 0 Ω, 1/10W JS632 ERJ6GEY0R00V O O O - O O - M 0 Ω, 1/10W JS633 ERJ6GEY0R00V O O O - O O - M 0 Ω, 1/10W JS634 ERJ6GEY0R00V O O O - O O - M 0 Ω, 1/10W JS642 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS653 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS660 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS666 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W

(30)

DAFTAR SUSUNAN PART GP41

JS667 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS668 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W JS670 ERJ6GEY0R00V O O O O - - - M 0 Ω, 1/10W JS850 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JSG3161 ERJ6GEYJ111V - - - - O O O M 0 Ω, 1/10W JSG3162 ERJ6GEYJ111V - - - - O O O M 0 Ω, 1/10W JSG3163 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JSG3164 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JSG3165 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JSG3166 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JSG3167 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W JSG835 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W R005 ERJ6GEYJ512V O O O O O O O M 5.1kΩ, 1/10W R006 ERJ6GEYJ473V O O O O O O O M 47kΩ, 1/10W R007 ERJ6GEYJ682V O O O O O O O M 6.8kΩ, 1/10W R015 D0AE101JA046 - - - O C 100 Ω, 1/4W R016 D0AE101JA046 - - - O C 100 Ω, 1/4W R019 ERJ6GEY0R00V - - - O M 0 Ω, 1/10W R020 ERJ6GEY0R00V - - - O M 0 Ω, 1/10W R021 ERJ6GEYJ102V - - - O M 1k Ω, 1/10W R022 ERJ6GEYJ102V - - - O M 1k Ω, 1/10W R024 ERJ6GEYJ220V - - - O M 22 Ω, 1/10W R027 ERX1FJS6R8E - - - O M 6.8 Ω, 1W R1004 ERJ6GEYJ470V O O O O - - - M 47Ω, 1/10W R1005 ERJ6GEYJ621V O O O O - - - M 620Ω, 1/10W R1006 ERJ6GEYJ152V O O O O - - - M 1.5kΩ, 1/10W R1007 ERJ6GEYJ121V O O O O - - - M 120Ω, 1/10W R1008 ERJ6GEYJ152V O O O O - - - M 1.5kΩ, 1/10W R1021 ERJ6ENF2211V O O O O - - - M 2.21k Ω, 1/10W, 1% R1022 ERJ6ENF3241V O O O O - - - M 3.24k Ω, 1/10W, 1% R1023 ERJ6ENF5111V O O O O - - - M 5.11k Ω, 1/10W, 1% R1024 ERJ6ENF9091V O O O O - - - M 9.09k Ω, 1/10W, 1% R1025 ERJ6ENF2152V O O O O - - - M 21.5k Ω, 1/10W, 1% R1033 ERJ6ENF2321V O O O O - - - M 2.32k Ω, 1/10W, 1% R1041 ERJ6ENF2321V - - - - O O O M 2.32 kΩ, 1/10W, 1% R1043 ERJ6ENF2211V - - - - O O O M 2.21 kΩ, 1/10W, 1% R1044 ERJ6ENF3241V - - - - O O O M 3.24 kΩ, 1/10W, 1% R1045 ERJ6ENF5111V - - - - O O O M 5.11 kΩ, 1/10W, 1% R1046 ERJ6ENF9091V - - - - O O O M 9.09 kΩ, 1/10W, 1% R1047 ERJ6ENF2152V - - - - O O O M 21.5 kΩ, 1/10W, 1% R1061 ERJ6GEYJ221V - - - - O O O M 220 Ω, 1/10W R1062 D0AE102JA046 O O O O O O O C 1k Ω, 1/4W

(31)

DAFTAR SUSUNAN PART GP41

R1063 ERJ6GEYJ152V - - - - O O O M 1.5k Ω, 1/10W R1065 ERJ6GEYJ121V - - - - O O O M 120Ω, 1/10W R1066 ERJ6GEYJ152V - - - - O O O M 1.5k Ω, 1/10W R1067 ERJ6GEYJ470V - - - - O O O M 47 Ω, 1/10W R1105 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R1106 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R1108 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R1109 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R1112 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R1114 ERJ6GEYJ151V O O O O O O O M 150Ω, 1/10W R1115 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R1131 ERJ6GEYJ220V O O O O O O O M 22Ω, 1/10W R1132 ERJ6GEYJ220V O O O O O O O M 22Ω, 1/10W R1140 EROS2THF1002 O O O O O O O C 10kΩ, 1/4W, 1% R1142 ERJ6ENF1001V O O O O O O O M 1k Ω, 1/10W, 1% R1150 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R1201 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R1202 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R1228 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R1229 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R1820 ERJ6GEYJ470V - - - O - - O M 47 Ω, 1/10W R1821 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1822 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1827 ERJ6GEYJ101V - - - O M 100 Ω, 1/10W R1828 ERJ6GEYJ101V - - - O M 100 Ω, 1/10W R1829 ERJ6GEYJ101V - - - O M 100 Ω, 1/10W R1830 ERJ6GEYJ103V - - - O M 10k Ω, 1/10W R1831 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1832 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1833 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1834 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1835 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1836 ERJ6GEYJ101V - - - O - - O M 100 Ω, 1/10W R1840 ERJ6GEYJ220V - - - O - - O M 22 Ω, 1/10W R2112 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R2114 ERJ6GEYJ104V O O O O O O O M 100k Ω, 1/10W R2302 ERX2FJSR33E - O O O M 0.33Ω, 2W R2317 ERJ6GEYJ102V - - - O M 1k Ω, 1/10W R2317 ERJ6GEYJ622V O O O O O O - M 6.2kΩ, 1/10W R2318 D0AE1R0JA046 - O O O O O O C 1 Ω, 1/4W R2319 D0AE1R0JA046 - O O O O O O C 1 Ω, 1/4W R2321 ERJ6GEYJ104V - O O O O O O M 100k Ω, 1/10W

(32)

DAFTAR SUSUNAN PART GP41

R2322 ERJ6GEYJ104V O O O O O O O M 100k Ω, 1/10W R2325 D0AE2R2JA046 O - - - C 2.2 Ω, 1/4W R2326 D0AE2R2JA046 O - - - C 2.2 Ω, 1/4W R2328 D0AE2R2JA046 O - - - C 2.2 Ω, 1/4W R2329 D0AE2R2JA046 O - - - C 2.2 Ω, 1/4W R253 ERJ6GEYJ751V O O O O O O O M 750Ω, 1/10W R255 ERJ6GEYJ751V O O O O O O O M 750Ω, 1/10W R256 D0AE472JA046 O O O O O O O C 4.7k Ω, 1/4W R257 D0AE472JA046 O O O O O O O C 4.7k Ω, 1/4W R3002 ERJ6GEYJ750V O O O O O O O M 75Ω, 1/10W R3004 ERJ6GEYJ104V - O O O O O O M 100k Ω, 1/10W R3005 ERJ6GEYJ750V - O O O O O O M 75Ω, 1/10W R3006 ERJ6GEYJ750V O O O O O O O M 75Ω, 1/10W R3008 ERJ6GEYJ104V - O O O O O O M 100k Ω, 1/10W R3009 ERJ6GEYJ750V - O O O O O O M 75Ω, 1/10W R301 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R3010 ERJ6GEYJ750V - O O O O O O M 75Ω, 1/10W R3011 ERJ6GEYJ750V - O O O O O O M 75Ω, 1/10W R302 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R3022 ERJ6GEYJ104V O O O O O O O M 100k Ω, 1/10W R3024 ERJ6GEYJ104V - O O O O O O M 100k Ω, 1/10W R3026 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R3027 ERJ6GEY0R00V O - - - M 0 Ω, 1/10W R303 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R304 ERJ6GEYJ240V O O O O O O O M 24Ω, 1/10W R305 ERJ6GEYJ240V O O O O O O O M 24Ω, 1/10W R306 ERJ6GEYJ240V O O O O O O O M 24Ω, 1/10W R307 ERJ6GEYJ681V - - - - O O O M 680 Ω, 1/10W R308 ERJ6GEYJ681V - - - - O O O M 680 Ω, 1/10W R309 ERJ6GEYJ681V - - - - O O O M 680 Ω, 1/10W R310 D0AE181JA046 O O O O O O O C 180 Ω, 1/4W R3101 D0AE470JA046 O O O O O O O C 47 Ω, 1/4W R3102 D0AE470JA046 - O O O O O O C 47 Ω, 1/4W R3104 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R3105 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R311 D0AE181JA046 O O O O O O O C 180 Ω, 1/4W R312 D0AE181JA046 O O O O O O O C 180 Ω, 1/4W R3132 ERJ6GEYJ111V O O O O - - - M 110Ω, 1/10W R3134 ERJ6GEYJ111V O O O O - - - M 110Ω, 1/10W R3138 ERJ6GEYJ104V - O O O - - - M 100k Ω, 1/10W R3139 ERJ6GEYJ104V O O O O - - - M 100k Ω, 1/10W R3155 ERJ6GEYJ221V - - - - O O O M 220 Ω, 1/10W

(33)

DAFTAR SUSUNAN PART GP41

R3156 ERJ6GEYJ221V - - - - O O O M 220 Ω, 1/10W R3161 ERJ6GEYJ111V - - - - O O O M 110Ω, 1/10W R3162 ERJ6GEYJ111V - - - - O O O M 110Ω, 1/10W R3167 ERJ6GEYJ104V - - - - O O O M 100k Ω, 1/10W R3168 ERJ6GEYJ104V - - - - O O O M 100k Ω, 1/10W R317 ERJ6GEYJ151V O O O O O O O M 150Ω, 1/10W R3173 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W R318 ERJ6GEYJ151V O O O O O O O M 150Ω, 1/10W R319 ERJ6GEYJ151V O O O O O O O M 150Ω, 1/10W R347 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W R348 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W R349 ERJ6GEY0R00V - - - - O O O M 0 Ω, 1/10W R351 ERJ6GEYJ301V - - - - O O O M 300 Ω, 1/10W R352 ERJ6GEYJ301V - - - - O O O M 300 Ω, 1/10W R353 ERJ6GEYJ301V - - - - O O O M 300 Ω, 1/10W R363 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R364 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R365 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R366 ERC14GK152V O O O O - - - S 1.5 kΩ, 1/4W R366 ERDS1TJ152T - - - - O O O C 1.5 kΩ, 1/2W R367 ERC14GK152V O O O O - - - S 1.5 kΩ, 1/4W R367 ERDS1TJ152T - - - - O O O C 1.5 kΩ, 1/2W R368 ERC14GK152V O O O O - - - S 1.5 kΩ, 1/4W R368 ERDS1TJ152T - - - - O O O C 1.5 kΩ, 1/2W R369 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R372 ERQ12AJ121P - - - - O O O F 120 Ω, 1/2W R373 ERJ6ENF1431V O O O O - - - M 1.43k Ω, 1/10W, 1% R374 EROS2THF1431 O O O O - - - C 1.43kΩ, 1/4W, 1% R375 ERJ6ENF1431V O O O O - - - M 1.43k Ω, 1/10W, 1% R381 ERJ6GEYJ102V - - - - O O O M 1k Ω, 1/10W R381 ERJ6GEYJ121V O O O O - - - M 120Ω, 1/10W R382 EROS2THF1000 O O O O - - - C 100Ω, 1/4W, 1% R383 EROS2THF1000 O O O O - - - C 100Ω, 1/4W, 1% R384 EROS2THF1000 O O O O - - - C 100Ω, 1/4W, 1% R385 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R391 ERG2FJ103H O O O O - - - M 10k Ω, 2W R392 ERJ6GEYJ101V O O O O - - - M 100 Ω, 1/10W R393 D0AE301JA046 O O O O - - - C 300 Ω, 1/4W R394 ERG2FJ103H O O O O - - - M 10k Ω, 2W R395 D0AE101JA046 O O O O - - - C 100 Ω, 1/4W R396 D0AE301JA046 O O O O - - - C 300 Ω, 1/4W R397 ERG2FJ103H O O O O - - - M 10k Ω, 2W

(34)

DAFTAR SUSUNAN PART GP41

R398 ERJ6GEYJ101V O O O O - - - M 100 Ω, 1/10W R399 D0AE301JA046 O O O O - - - C 300 Ω, 1/4W R401 D0AE104JA046 O O O O O O O C 100k Ω, 1/4W R403 ERJ6GEYJ563V O O O O O O O M 56kΩ, 1/10W R404 ERJ6GEYJ153V O O O O O O O M 15kΩ, 1/10W R405 D0AE563JA046 O O O O O O O C 56k Ω, 1/4W R406 ERDS1TJ1R5T O O O O O O O C 1.5 Ω, 1/2W R407 ERG1SJ221V O O O O O O O M 220 Ω, 1W R413 ERJ6GEYJ183V O O O O O O O M 18kΩ, 1/10W R416 ERX1SJ1R2E O O O O - - - M 1.2 Ω, 1W R416 ERX1SJR82E - - - - O O O M 0.82 Ω, 1W R451 ERJ6GEYJ223V O O O O O O O M 22kΩ, 1/10W R453 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R4850 ERG2FJ100H - - - - O O O M 10 Ω, 2W R4851 ERJ6GEYJ101V - - - - O O O M 100 Ω, 1/10W R4852 ERJ6GEYJ333V - - - - O O O M 33k Ω, 1/10W R4853 ERJ6GEYJ243V - - - - O O O M 24k Ω, 1/10W R4854 ERJ6GEYJ681V - - - - O O O M 680 Ω, 1/10W R4857 ERJ6GEYJ681V - - - - O O O M 680 Ω, 1/10W R4860 ERJ6GEYJ243V - - - - O O O M 24k Ω, 1/10W R501 ERJ6GEYJ273V O O O O O O O M 27kΩ, 1/10W R502 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R504 ERG2SJS332H O O O O O O O M 3.3k Ω, 2W R507 D0AE561JA046 O O O O O O O C 560 Ω, 1/4W R508 ERG3FJ152H O O O O - - - M 1.5k Ω, 3W R508 ERG3FJ821H - - - - O O O M 820 Ω, 3W R509 ERG3FJ122H - - - - O O O M 1.2 kΩ, 3W R509 ERG3FJ182H O O O O - - - M 1.8k Ω, 3W R511 ERJ6ENF1002V O O O O - - - M 10k Ω, 1/10W, 1% R511 ERJ6ENF1152V - - - - O O O M 11.5k Ω, 1/10W, 1% R512 ERJ6ENF1002V - - - - O O O M 10k Ω, 1/10W, 1% R512 ERJ6ENF1152V O O O O - - - M 11.5k Ω, 1/10W, 1% R513 ERQ14AJ100E O O O O O O O F 10 Ω, 1/4W R516 ERX12SJR56P - - - - O O O M 0.56 Ω, 1/2W R517 ERX12SJR56P - - - - O O O M 0.56 Ω, 1/2W R518 D0DK3R3J0002 - - - - O O O W 3.3 Ω, 10W R518 D0DK5R6JA019 O O O O - - - W 5.6 Ω, 10W R522 D0AE513JA046 - - - - O O O C 51 kΩ, 1/4W R522 D0AE623JA046 O O O O - - - C 62k Ω, 1/4W R523 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R524 ERJ6GEYJ104V O O O O O O O M 100k Ω, 1/10W R525 ERJ6GEYJ392V O O O O O O O M 3.9kΩ, 1/10W

(35)

DAFTAR SUSUNAN PART GP41

R551 ERG1FJ101P - - - - O O O M 100 Ω, 1W R552 ERG1SJ102P O O O O O O O M 1k Ω, 1W R553 ERJ6GEYJ183V O O O O O O O M 18kΩ, 1/10W R559 D0C12R7JA042 O O O O - - - F 2.7 Ω, 1W R559 ERQ1CJP1R0S - - - - O O O F 1 Ω, 1W R580 ERJ6GEYJ392V O O O O O O O M 3.9kΩ, 1/10W R601 ERJ6GEYJ470V - O O O O O O M 47Ω, 1/10W R602 D0AE103JA046 O O O O O O O C 10k Ω, 1/4W R603 ERJ6GEYJ471V - - - - O O O M 470 Ω, 1/10W R604 ERJ6GEYJ470V - O O O O O O M 47Ω, 1/10W R605 ERJ6GEYJ470V O O O O O O O M 47Ω, 1/10W R606 ERJ6GEYJ752V O O O O O O O M 7.5kΩ, 1/10W R607 ERJ6GEYJ752V O O O O O O O M 7.5kΩ, 1/10W R608 ERJ6GEYJ470V - O O O O O O M 47Ω, 1/10W R609 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R610 ERJ6GEYJ101V - - - - O O O M 100 Ω, 1/10W R611 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R612 ERJ6GEYJ392V - - - - O O O M 3.9k Ω, 1/10W R613 ERJ6GEYJ102V - - - - O O O M 1k Ω, 1/10W R614 ERJ6GEYJ221V O O O O O O O M 220Ω, 1/10W R615 ERJ6GEYJ122V O O O O O O O M 1.2kΩ, 1/10W R616 ERJ6GEYJ563V O O O O O O O M 56kΩ, 1/10W R618 ERJ6GEY0R00V O O O O - - - M 0 Ω, 1/10W R619 ERJ6GEYJ332V O O O O O O O M 3.3kΩ, 1/10W R620 ERJ6ENF1002V O O O O O O O M 10k Ω, 1/10W, 1% R621 ERJ6ENF2002V - O O O O O O M 20k Ω, 1/10W, 1% R622 ERJ6GEYJ821V - - - - O O O M 820 Ω, 1/10W R624 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R625 ERJ6GEYJ102V O O O O O O O M 1k Ω, 1/10W R626 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R627 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R628 ERJ6GEYJ823V O O O O O O O M 82kΩ, 1/10W R629 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R632 ERJ6GEYJ682V O O O O O O O M 6.8kΩ, 1/10W R634 ERJ6GEYJ151V O O O O O O O M 150Ω, 1/10W R635 ERJ6GEYJ151V O O O O O O O M 150Ω, 1/10W R636 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R637 ERJ6GEYJ203V O - - - M 20 kΩ, 1/10W R638 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R640 ERJ6GEYJ471V O O O O O O O M 470Ω, 1/10W R641 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W R643 ERJ6GEY0R00V O O O O O O O M 0 Ω, 1/10W

(36)

DAFTAR SUSUNAN PART GP41

R644 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R645 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R646 ERJ6GEYJ183V O O O O O O O M 18kΩ, 1/10W R647 ERJ6GEYJ750V O O O O O O O M 75Ω, 1/10W R650 ERJ6GEYJ472V - - - - O O O M 4.7k Ω, 1/10W R656 ERJ6GEYJ823V O O O O O O O M 82kΩ, 1/10W R658 D0AE470JA046 O O O O O O O C 47 Ω, 1/4W R659 ERJ6GEYJ470V O O O O O O O M 47Ω, 1/10W R660 ERJ6GEYJ470V - O O O O O O M 47Ω, 1/10W R662 ERJ6GEYJ221V - - - O - - O M 220 Ω, 1/10W R663 ERJ6GEYJ470V - - - O - - O M 47 Ω, 1/10W R664 ERDS2T0T O O O O O O O C 0 Ω, 1/4W R665 ERDS2T0T O O O O O O O C 0 Ω, 1/4W R669 ERDS2T0T O O O O O O O C 0 Ω, 1/4W R670 ERJ6GEYJ101V O O O O O O O M 100 Ω, 1/10W R671 ERJ6GEYJ101V - O O O O O O M 100 Ω, 1/10W R701 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R702 ERJ6GEYJ680V - - - - O O O M 68 Ω, 1/10W R703 ERJ6GEYJ103V - - - - O O O M 10k Ω, 1/10W R704 ERJ6GEYJ471V - - - - O O O M 470 Ω, 1/10W R705 ERJ6GEYJ203V - - - - O O O M 20k Ω, 1/10W R713 ERG3SJS120H - - - - O O O M 12 Ω, 3W R715 ERDS2TJ433T - - - - O O O C 43 kΩ, 1/4W R824 ERX12SJR27E - O O O - - - M 0.27 Ω, 1/2W R825 ERJ6GEYJ471V - - - - O O O M 470 Ω, 1/10W R827 ERJ6GEYJ153V O O O O O O O M 15kΩ, 1/10W R828 ERJ6ENF5602V - - - - O O O M 56 kΩ, 1/10W, 1% R829 ERJ6ENF3092V O O O O O O O M 30.9k Ω, 1/10W, 1% R830 D0AE221JA046 O O O O O O O C 220 Ω, 1/4W R831 D0AE333JA046 - O O O - - - C 3.3k Ω, 1/4W R831 D0AE682JA046 O - - - O O O C 6.8k Ω, 1/4W R832 ERJ6ENF4022V O O O O O O O M 3.24k Ω, 1/10W, 1% R833 D0AE102JA046 - O O O - - - C 1k Ω, 1/4W R833 D0AE432JA046 - - - - O O O C 4.3 kΩ, 1/4W R833 D0AE472JA046 O - - - C 4.7k Ω, 1/4W R834 ERG2FJ104H - - - - O O O M 100 kΩ, 2W R834 ERG2FJ563H O - - - M 56k Ω, 2W R834 ERG2FJ823H - O O O - - - M 82k Ω, 2W R835 ERQ1CJPR33S - - - - O O O F 0.33 Ω, 1W R836 ERG1SJ220P O O O O O O O M 22 Ω, 1W R837 D0AE222JA046 O - - - O O O C 2.2k Ω, 1/4W R838 ERJ6ENF1002V - - - - O O O M 10k Ω, 1/10W, 1%

(37)

DAFTAR SUSUNAN PART GP41

R839 ERJ6GEYJ472V - - - - O O O M 4.7k Ω, 1/10W R840 RCR100TAJ825 O O O O O O O C 8.2 MΩ, 10W R847 EROS2THF3652 - - - - O O O C 36.5kΩ, 1/4W, 1% R847 EROS2THF3902 O - - - C 39kΩ, 1/4W, 1% R848 ERX12SJR33E - O O O - - - M 0.33 Ω, 1/2W R850 ERG3SJS470H O O O O O O O M 47 Ω, 3W R851 D0AE104JA046 O - - - C 100k Ω, 1/4W R852 D0AE162JA046 - O O O O O O C 1.6k Ω, 1/4W R852 D0AE472JA046 O - - - C 4.7k Ω, 1/4W R853 D0D72R2KA002 O O O O - - - W 2.2 Ω, 7W R853 D0DM2R2KA001 - - - - O O O W 2.2 Ω, 15W R854 ERG2FJ470H O O O O - - - M 47 Ω, 2W R854 ERQ1ABJP470S - - - - O O O M 47 Ω, 1W R856 ERG2SJS104H O O O O O O O M 100k Ω, 2W R857 D0AE102JA046 - O O O - - - C 1k Ω, 1/4W R861 ERG1SJ120P O O O O - - - M 12 Ω, 1W R863 D0AE101JA046 O O O O O O O C 100 Ω, 1/4W R864 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R866 ERJ6GEYJ392V O O O O O O O M 3.9kΩ, 1/10W R867 D0AE222JA046 O O O O O O O C 2.2k Ω, 1/4W R868 ERDS1TJ101T - O O O O O O C 100 Ω, 1/2W R868 ERDS1TJ221T O - - - C 220 Ω, 1/2W R871 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R872 ERJ6ENF1052V O O O O O O O M 10.5k Ω, 1/10W, 1% R873 ERJ6ENF1802V O O O O O O O M 18k Ω, 1/10W, 1% R875 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R876 ERJ6ENF1002V O O O O O O O M 10k Ω, 1/10W, 1% R877 ERJ6ENF5101V O O O O O O O M 5.1k Ω, 1/10W, 1% R882 ERJ6GEYJ332V O O O O O O O M 3.3kΩ, 1/10W R884 D0AE562JA046 O O O O O O O C 5.6k Ω, 1/4W R885 ERJ6GEYJ752V O O O O O O O M 7.5kΩ, 1/10W R886 ERJ6GEYJ433V O O O O O O O M 43kΩ, 1/10W R887 ERG1SJ273P O O O O O O O M 27k Ω, 1W R888 ERJ6GEYJ103V O O O O O O O M 10k Ω, 1/10W R889 ERX3FJ3R3H O O O O O O O M 3.3Ω, 3W R893 ERJ6ENF5102V O O O O O O O M 51k Ω, 1/10W, 1% R894 ERJ6ENF1303V O O O O O O O M 130k Ω, 1/10W, 1% R918 ERQ1CJP331S - - - - O O O F 330 Ω, 1W R952 ERJ6GEYJ223V - - - - O O O M 22k Ω, 1/10W R953 ERJ6GEYJ332V - - - - O O O M 3.3k Ω, 1/10W R954 ERJ6GEYJ331V - - - - O O O M 330 Ω, 1/10W R956 ERJ6GEYJ560V - - - - O O O M 56 Ω, 1/10W

(38)

DAFTAR SUSUNAN PART GP41

R958 ERJ6GEYJ391V - - - - O O O M 390 Ω, 1/10W R960 ERQ14AJ100E - - - - O O O F 10 Ω, 1/4W R962 ERJ6GEYJ330V - - - - O O O M 33 Ω, 1/10W R963 D0AE330JA046 - - - - O O O C 33 Ω, 1/4W R964 ERQ14AJ471E - - - - O O O F 470 Ω, 1/4W R965 ERJ6GEYJ223V - - - - O O O M 22k Ω, 1/10W R966 ERG2SJ471E - - - - O O O M 470 kΩ, 2W R967 D0AE223JA046 - - - - O O O C 22k Ω, 1/4W R968 D0AE471JA046 - - - - O O O C 470 Ω, 1/4W R969 D0AE390JA046 - - - - O O O C 39 Ω, 1/4W R970 ERDS2TJ2R7T - - - - O O O C 2.7 Ω, 1/4W R971 ERDS2TJ2R7T - - - - O O O C 2.7 Ω, 1/4W R972 D0AE390JA046 - - - - O O O C 39 Ω, 1/4W R973 D0AE101JA046 - - - - O O O C 100 Ω, 1/4W R975 ERJ6GEYJ101V - - - - O O O M 100 Ω, 1/10W R976 ERJ6GEYJ101V - - - - O O O M 100 Ω, 1/10W R977 ERJ6GEYJ561V - - - - O O O M 560 Ω, 1/10W R978 ERJ6GEYJ101V - - - - O O O M 100 Ω, 1/10W R984 ERC14GK100 - - - - O O O S 10 Ω, 1/4W CAPACITOR C002 ECJ2VF1H103Z O O O O O O O C 0.01 μF, 50V C003 ECJ2VC1H330J - - - O - - O C 33 pF, 50V C003 ECJ2VC1H560J O O O - O O - C 56 pF, 50V C004 ECJ2VC1H330J - - - O - - O C 33 pF, 50V C004 ECJ2VC1H560J O O O - O O C 56 pF, 50V C006 F2A1C101A310 O O O O O O O E 100 μF, 16V C015 ECA0JM471B - - - O E 470 μF, 6.3V C017 ECJ2VB1H103K - - - O C 0.01 μF, 50V C018 ECJ2VB1H103K - - - O C 0.01 μF, 50V C021 ECA1HM330B - - - O E 33 μF, 50V C023 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C024 ECJ2VB1C104K - - - O C 0.1 μF, 16V C027 F2A1C101A310 - - - O E 100 μF, 16V C029 F2A1C101A310 - - - O E 100 μF, 16V C032 ECA0JM101B - - - O E 100 μF, 6.3V C1001 ECJ2FB0J225K O O O O - - - C 2.2 μF, 6.3V C1064 ECJ2FB0J225K - - - - O O O C 2.2 μF, 6.3V C1103 F1J1H103A590 O O O O O O O C 0.01 μF, 50V C1131 F1J1H103A590 O O O O O O O C 0.01 μF, 50V C1142 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C1167 F2A1C101A180 - - - - O O O E 100 μF, 16V

(39)

DAFTAR SUSUNAN PART GP41

C1525 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1801 ECJ2VC1H180J - - - O - - - C 18 pF, 50V C1801 F1J1H200A259 - - - O C 20 pF, 50V C1802 ECJ2VC1H180J - - - O - - - C 18 pF, 50V C1802 F1J1H200A259 - - - O C 20 pF, 50V C1803 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1803 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1804 F2A1C101A180 - - - O - - - E 100 μF, 16V C1804 F2A1C101A310 - - - O E 100 μF, 16V C1805 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1805 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1806 F2A1C101A180 - - - O - - - E 100 μF, 16V C1806 F2A1C101A310 - - - O E 100 μF, 16V C1810 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1810 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1811 F2A1C101A180 - - - O - - - E 100 μF, 16V C1811 F2A1C101A310 - - - O E 100 μF, 16V C1812 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1812 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1815 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1815 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1816 F2A1C101A180 - - - O - - - E 100 μF, 16V C1816 F2A1C101A310 - - - O E 100 μF, 16V C1820 F2A1C101A180 - - - O - - - E 100 μF, 16V C1820 F2A1C101A310 - - - O E 100 μF, 16V C1821 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1821 F1J1H104A578 - - - O - - - C 0.1 μF, 50V C1822 ECJ2VC1H101J - - - O - - O C 100 pF, 50V C1825 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1826 F2A1C101A180 - - - O - - - E 100 μF, 16V C1826 F2A1C101A310 - - - O E 100 μF, 16V C1830 F2A1C4710045 - - - O - - O E 470 μF, 16V C1831 ECJ2VF1H104Z - - - O - - O C 0.1 μF, 50V C1832 F2A1C2210044 - - - O - - O E 220 μF, 16V C1833 ECJ2VF1H104Z - - - O C 0.1 μF, 50V C1833 F1J1H104A717 - - - O - - - C 0.1 μF, 50V C1834 F2A1C101A180 - - - O - - - E 100 μF, 16V C1834 F2A1C101A310 - - - O E 100 μF, 16V C2113 F2A1H3R3A317 O O O O O O O E 3.3 μF, 50V C2117 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C2129 F2A1C102A159 O O O O O O O E 1000 μF, 16V C2303 F2A1H4R7A317 O O O O O O O E 4.7 μF, 50V

(40)

DAFTAR SUSUNAN PART GP41

C2308 ECJ2VF1H104Z O - - - C 0.1 μF, 50V C2314 F2A1E470A270 O O O O O O O E 47 μF, 25V C2315 F2A1E471A151 O O O O O O O E 470 μF, 25V C2317 ECJ2VF1H104Z O - - - C 0.1 μF, 50V C2319 ECJ2VF1H104Z O - - - C 0.1 μF, 50V C2321 F1J1H102A018 O O O O O O O C 1000 pF, 50V C2322 F1J1H102A018 O O O O O O O C 1000 pF, 50V C2325 F2A1C470A310 O O O O O O O E 47 μF, 16V C2326 F2A1C470A310 - O O O O O O E 47 μF, 16V C2328 F1J1E474A101 - O O O O O O C 0.47 μF, 25V C2329 ECJ2VF1H104Z O - - - C 0.1 μF, 50V C2329 F1J1E474A101 - O O O O O O C 0.47 μF, 25V C253 ECEA1HN2R2UB O O O O O O O E 2.2 μF, 50V, NP C254 F1J1H102A018 O O O O O O O C 1000 pF, 50V C257 ECEA1HN2R2UB O O O O O O O E 2.2 μF, 50V, NP C258 F1J1H102A018 O O O O O O O C 1000 pF, 50V C301 ECJ2VB1C104K O O O O O O O C 0.1 μF, 16V C302 ECJ2VB1C104K O O O O O O O C 0.1 μF, 16V C3023 ECJ2VF1C105Z - O O O O O O C 1 μF, 16V C3024 ECJ2VF1C105Z - O O O O O O C 1 μF, 16V C3025 ECJ2VF1C105Z - O O O O O O C 1 μF, 16V C3027 ECJ2VF1C105Z O O O O O O O C 1 μF, 16V C303 ECJ2VB1C104K O O O O O O O C 0.1 μF, 16V C3034 F2A1A471A161 - - - - O O O E 470 μF, 10V C3034 F2A1C4710045 - O - - - E 470 μF, 16V C305 F2A1C2210044 O - - - E 220 μF, 16V C305 F2A1C4710045 - O O O O O O E 470 μF, 16V C306 F1J1H102A018 - - - - O O O C 1000 pF, 50V C306 F1J1H222A590 O O O O - - - C 2200 pF, 50V C307 F1J1H102A018 - - - - O O O C 1000 pF, 50V C307 F1J1H222A590 O O O O - - - C 2200 pF, 50V C308 F1J1H102A018 - - - - O O O C 1000 pF, 50V C308 F1J1H222A590 O O O O - - - C 2200 pF, 50V C3155 F1J1H103A590 - - - - O O O C 0.01 μF, 50V C3156 F2A1C101A180 - - - - O O O E 100 μF, 16V C3157 F2A1C101A180 - - - - O O O E 100 μF, 16V C3163 F2A1C101A310 - - - - O O O E 100 μF, 16V C3164 F2A1C101A310 - - - - O O O E 100 μF, 16V C3166 ECJ2VF1C105Z - - - - O O O C 1 μF, 16V C3169 ECJ2VF1C105Z - - - - O O O C 1 μF, 16V C3176 F2A1C101A180 O O O O - - - E 100 μF, 16V C3177 F2A1C101A180 O O O O - - - E 100 μF, 16V

(41)

DAFTAR SUSUNAN PART GP41

C3178 ECJ2VC1H561J O O O O - - - C 560 pF, 50V C3179 ECJ2VC1H561J - O O O - - - C 560 pF, 50V C3184 ECJ2VF1C105Z O O O O - - - C 1 μF, 16V C3185 ECJ2VF1C105Z - O O O - - - C 1 μF, 16V C350 F2A1C101A180 O O O O - - - E 100 μF, 16V C355 ECWF2334JSR - - - - O O O P 0,33 μF, 200V C356 ECJ2VC1H102J - - - - O O O C 1000 pF, 50V C360 ECKW3D102KBP O O O O O O O C 1000 pF, 2kV C362 ECEA1CN100UB - - - - O O O E 10 μF, 16V, NP C363 F2A1C331A159 - - - - O O O E 330 μF, 16V C363 F2A1C4710045 - O O O - - - E 470 μF, 16V C363 F2A1C471A339 O - - - E 470 μF, 16V C366 F2A1C101A310 O O O O - - - E 100 μF, 16V C368 ECA2EM100B - - - - O O O E 10 μF, 250V C368 F2A2E1000011 O O O O - - - E 10 μF, 250V C370 ECJ2VF1H222Z - - - - O O O C 2200 pF, 50V C370 F1J1H272A021 O O O O C 2700 pF, 50V C371 ECJ2VF1H222Z - - - - O O O C 2200 pF, 50V C371 F1J1H272A021 O O O O - - - C 2700 pF, 50V C372 ECJ2VF1H222Z - - - - O O O C 2200 pF, 50V C372 F1J1H272A021 O O O O - - - C 2700 pF, 50V C373 ECJ2VC1H471J O O O O - - - C 470 pF, 50V C374 ECJ2VC1H471J O O O O - - - C 470 pF, 50V C375 ECWF2154JSR - - - - O O O P 0,15 μF, 200V C376 ECJ2VC1H471J O O O O - - - C 470 pF, 50V C401 ECJ2VC1H560J O O O O O O O C 56 pF, 50V C404 ECQB1222JF3 - - - - O O O P 2200 pF, 100V C404 ECQB1333JF3 O O O O - - - P 0.033 μF, 100V C406 F2A1H221A247 O O O O O O O E 220 μF, 50V C407 ECJ2VC1H560J O O O O O O O C 56 pF, 50V C408 ECQB1154JF3 O O O O O O O P 0.15 μF, 100V C454 ECQV1H154JL3 O O O O O O O P 0.15 μF, 50V C4850 F2A1C101A310 - - - - O O O E 100 μF, 16V C4851 F2A1C471A339 - - - - O O O E 470 μF, 16V C4852 ECJ2VC1H101J - - - - O O O C 100 pF, 50V C502 ECKR3A821KBP O O O O O O O C 820pF , 1kV C504 F1J1H681A590 O O O O O O O C 680 pF, 50V C507 ECJ2VF1C105Z O O O O O O O C 1 μF, 16V C511 F2A1V1010038 O O O O O O O E 100 μF, 35V C512 F1B2H471A025 - - - - O O O C 470 pF, 500V C513 F1B2H331A025 - - - - O O O C 330 pF, 500V C514 F2A1E102A225 O O O O O O O E 1000 μF, 25V

(42)

DAFTAR SUSUNAN PART GP41

C515 F1B2H331A025 - - - - O O O C 330 pF, 500V C516 F2A1E102A225 O O O O O O O E 1000 μF, 25V C519 F2A2C1010015 O O O O - - - E 100 μF, 160V C519 F2A2C2210013 - - - - O O O E 220 μF, 160V C520 F2A0J221A317 O O O O O O O E 220 μF, 6.3V C550 ECQM4223JZW O O O O - - - P 0.022 μF, 400V C552 F2A2E1000011 O O O O O O O E 10 μF, 250V C553 F0C2E684A040 - - - - O O O P 0,68 μF, 250V C554 F0C2E184A039 O O O O - - - P 0.18 μF, 250V C554 F0C2E684A040 - - - - O O O P 0,68 μF, 250V C555 ECWF2564JSB - - - - O O O P 0,56 μF, 200V C559 ECWH20133JVB - - - - O O O P 0,013 μF, 2kV C559 F0C3C752A002 O O O O - - - P 7500 pF, 1.6kV C560 ECQF4273JZH - - - - O O O P 0.027 μF, 400V C560 ECQM4393JZW O O O O - - - P 0.039 μF, 400V C561 ECKW3D271JBR O O O O - - - C 270 pF, 2kV C561 ECWH20202JVY - - - - O O O P 2000 pF, 2kV C565 ECQB1H273JF3 O O O O O O O P 0.027 μF, 50V C566 ECQM4472JZ - - - - O O O P 4700 pF, 400V C567 ECQM4473JZW O O O O - - - P 0.047 μF, 400V C568 F0C3D102A003 O O O O O O O P 1000 pF, 2kV C601 F1J1H183A021 O O O O O O O C 0.018 μF, 50V C602 F1J1H222A590 O O O O O O O C 2200 pF, 50V C604 F2A1C101A310 O O O O O O O E 100 μF, 16V C606 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C607 ECJ2VF1H103Z O O O O O O O C 0.01 μF, 50V C611 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C613 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C614 ECJ2VC1H100C O O O O O O O C 10 pF, 50V C615 ECJ2VC1H100C O O O O O O O C 10 pF, 50V C616 F2A1C101A310 O O O O O O O E 100 μF, 16V C618 F2A1C101A310 O O O O O O O E 100 μF, 16V C619 F2A1C101A310 O O O O O O O E 100 μF, 16V C620 ECJ2VB1H333K O O O O O O O C 0.033 μF, 50V C621 F2A1C100A180 - - - - O O O E 10 μF, 16V C622 F2A1C101A310 O O O O O O O E 100 μF, 16V C623 F2A1C101A310 O O O O O O O E 100 μF, 16V C626 F2A1C101A310 O O O O O O O E 100 μF, 16V C627 F2A1C101A310 O O O O O O O E 100 μF, 16V C628 F2A1A471A274 O O O O O O O E 470 μF, 10V C630 ECJ2VF1H103Z O O O O O O O C 0.01 μF, 50V C631 ECJ2VB1H333K O O O O O O O C 0.033 μF, 50V

(43)

DAFTAR SUSUNAN PART GP41

C632 F2A1H4R7A317 O O O O O O O E 4.7 μF, 50V C633 ECJ2VC1H471J O O O O O O O C 470 pF, 50V C634 ECJ2VC1H471J O O O O O O O C 470 pF, 50V C635 F2A1C101A310 O O O O O O O E 100 μF, 16V C639 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C640 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C642 ECJ2VF1H104Z - O O O O O O C 0.1 μF, 50V C645 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C646 ECJ2VF1H104Z O O O O O O O C 0.1 μF, 50V C650 F2A1C3310039 O O O O O O O E 330 μF, 16V C652 ECJ2VF1H104Z - O O O O O O C 0.1 μF, 50V C654 ECJ2VF1H104Z - O O O O O O C 0.1 μF, 50V C655 ECJ2VF1H104Z - O O O O O O C 0.1 μF, 50V C656 ECJ2VC1H270J O O O O O O O C 27 pF, 50V C657 ECJ2VC1H560J O O O O O O O C 56 pF, 50V C662 F2A0J101A317 O O O O O O O E 100 μF, 6.3V C670 ECJ2VF1H104Z - - - O - - O C 0.1 μF, 50V C671 ECJ2VF1H104Z - - - O - - O C 0.1 μF, 50V C672 ECJ2VF1H104Z - - - O - - O C 0.1 μF, 50V C704 F1B2H471A025 - - - - O O O C 470 pF, 500V C706 ECQM4222JZW - - - - O O O P 2200 pF, 400V C812 F1A2E152A001 O O O O - - - C 1500 pF, 250V C813 ECKCNA472ME7 O O O O - - - C 4700 pF , 2kV C815 F1A2E152A001 O O O O - - - C 1500 pF, 250V C816 F0CAF2240003 O O O O - - - P 0.22 μF, 250V C817 F0CAF2240003 O O O O - - - P 0.22 μF, 250V C818 ECQB1H104JF3 O - - - O O O P 0.1 μF, 50V C818 F2A1H1R00053 - O O O - - - E 1 μF, 50V C821 ECKW3D561KBP O O O O - - - C 560 pF, 2kV C821 ECKW3D681KBP - - - - O O O C 680 pF, 2kV C822 ECKCNA472ME7 - - - - O O O C 4700 pF , 2kV C824 F1A2E331A002 - - - - O O O C 330 pF, 250V C825 F1A2E331A002 - - - - O O O C 330 pF, 250V C826 ECQB1H103JF3 O O O O O O O P 0.01 μF, 50V C827 ECQB1H333JF3 O - - - O O O P 0.033 μF, 50V C827 ECQB1H473JF3 - O O O - - - P 0.047 μF, 50V C830 ECQB1H821KF3 - O O O - - - P 820 pF, 50V C840 ECKCNA102MB7 O O O O - - - C 1000 pF , 2kV C840 ECKCNA471MB7 - - - - O O O C 470 pF , 2kV C841 ECKW3D151KBR O O O O O O O C 150 pF, 2kV C842 F2A1H1000084 - O O O - - - E 10 μF, 50V C842 F2A1H2200033 O - - - O O O E 22 μF, 50V
