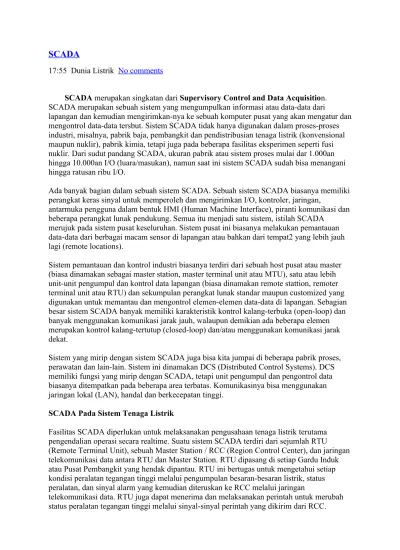

SCADA
17:55 Dunia Listrik No comments
SCADA merupakan singkatan dari Supervisory Control and Data Acquisition.
SCADA merupakan sebuah sistem yang mengumpulkan informasi atau data-data dari
lapangan dan kemudian mengirimkan-nya ke sebuah komputer pusat yang akan mengatur dan mengontrol data-data tersbut. Sistem SCADA tidak hanya digunakan dalam proses-proses industri, misalnya, pabrik baja, pembangkit dan pendistribusian tenaga listrik (konvensional maupun nuklir), pabrik kimia, tetapi juga pada beberapa fasilitas eksperimen seperti fusi nuklir. Dari sudut pandang SCADA, ukuran pabrik atau sistem proses mulai dar 1.000an hingga 10.000an I/O (luara/masukan), namun saat ini sistem SCADA sudah bisa menangani hingga ratusan ribu I/O.
Ada banyak bagian dalam sebuah sistem SCADA. Sebuah sistem SCADA biasanya memiliki perangkat keras sinyal untuk memperoleh dan mengirimkan I/O, kontroler, jaringan,
antarmuka pengguna dalam bentuk HMI (Human Machine Interface), piranti komunikasi dan beberapa perangkat lunak pendukung. Semua itu menjadi satu sistem, istilah SCADA
merujuk pada sistem pusat keseluruhan. Sistem pusat ini biasanya melakukan pemantauan data-data dari berbagai macam sensor di lapangan atau bahkan dari tempat2 yang lebih jauh lagi (remote locations).
Sistem pemantauan dan kontrol industri biasanya terdiri dari sebuah host pusat atau master (biasa dinamakan sebagai master station, master terminal unit atau MTU), satu atau lebih unit-unit pengumpul dan kontrol data lapangan (biasa dinamakan remote stattion, remoter terminal unit atau RTU) dan sekumpulan perangkat lunak standar maupun customized yang digunakan untuk memantau dan mengontrol elemen-elemen data-data di lapangan. Sebagian besar sistem SCADA banyak memiliki karakteristik kontrol kalang-terbuka (open-loop) dan banyak menggunakan komunikasi jarak jauh, walaupun demikian ada beberapa elemen merupakan kontrol kalang-tertutup (closed-loop) dan/atau menggunakan komunikasi jarak dekat.
Sistem yang mirip dengan sistem SCADA juga bisa kita jumpai di beberapa pabrik proses, perawatan dan lain-lain. Sistem ini dinamakan DCS (Distributed Control Systems). DCS memiliki fungsi yang mirip dengan SCADA, tetapi unit pengumpul dan pengontrol data biasanya ditempatkan pada beberapa area terbatas. Komunikasinya bisa menggunakan jaringan lokal (LAN), handal dan berkecepatan tinggi.
SCADA Pada Sistem Tenaga Listrik
Fasilitas SCADA diperlukan untuk melaksanakan pengusahaan tenaga listrik terutama pengendalian operasi secara realtime. Suatu sistem SCADA terdiri dari sejumlah RTU (Remote Terminal Unit), sebuah Master Station / RCC (Region Control Center), dan jaringan telekomunikasi data antara RTU dan Master Station. RTU dipasang di setiap Gardu Induk atau Pusat Pembangkit yang hendak dipantau. RTU ini bertugas untuk mengetahui setiap kondisi peralatan tegangan tinggi melalui pengumpulan besaran-besaran listrik, status peralatan, dan sinyal alarm yang kemudian diteruskan ke RCC melalui jaringan
telekomunikasi data. RTU juga dapat menerima dan melaksanakan perintah untuk merubah status peralatan tegangan tinggi melalui sinyal-sinyal perintah yang dikirim dari RCC.
Dengan sistem SCADA maka Dispatcher dapat mendapatkan data dengan cepat setiap saat (real time) bila diperlukan, disamping itu SCADA dapat dengan cepat memberikan
peringatan pada Dispatcher bila terjadi gangguan pada sistem, sehingga gangguan dapat dengan mudah dan cepat diatasi / dinormalkan. Data yang dapat diamati berupa kondisi ON / OFF peralatan transmisi daya, kondisi sistem SCADA sendiri, dan juga kondisi tegangan dan arus pada setiap bagian di komponen transmisi. Setiap kondisi memiliki indikator berbeda, bahkan apabila terdapat indikasi yang tidak valid maka operator akan dapat megetahui dengan mudah.
Fungsi kendali pengawasan mengacu pada operasi peralatan dari jarak jauh, seperti switching circuit breaker, pengiriman sinyal balik untuk menunjukkan atau mengindikasikan kalau operasi yang diinginkan telah berjalan efektif. Sebagai contoh pengawasan dilakukan dengan menggunakan indikasi lampu, jika lampu hijau menyala menunjukkan peralatan yang terbuka (open), sedang lampu merah menunjukkan bahwa peralatan tertutup (close), atau dapat menampilkan kondisi tidak valid yaitu kondisi yang tidak diketahui apakah open atau close. Saat RTU melakukan operasi kendali seperti membuka circuit breaker, perubahan dari lampu merah menjadi hijau pada pusat kendali menunjukkan bahwa operasi berjalan dengan sukses. Operasi pengawasan disini memakai metode pemindaian (scanning) secara berurutan dari RTU-RTU yang terdapat pada Gardu Induk-Gardu Induk. Sistem ini mampu mengontrol beberapa RTU dengan banyak peralatan pada tiap RTU hanya dengan satu Master Station. Lebih lanjut, sistem ini juga mampu mengirim dari jarak jauh data-data hasil pengukuran oleh RTU ke Master Station, seperti data analog frekuensi, tegangan, daya dan besaran-besaran lain yang dibutuhkan untuk keseluruhan / kekomplitan operasi pengawasan .
Keuntungan sistem SCADA lainnya ialah kemampuan dalam membatasi jumlah data yang ditransfer antar Master Station dan RTU. Hal ini dilakukan melalui prosedur yang dikenal sebagai exception reporting dimana hanya data tertentu yang dikirim pada saat data tersebut mengalami perubahan yang melebihi batas setting, misalnya nilai frekuensi hanya dapat dianggap berubah apabila terjadi perubahan sebesar 0,05 Herzt. Jadi apabila terjadi
perubahan yang nilainya sangat kecil maka akan dianggap tidak terjadi perubahan frekuensi. Hal ini adalah untuk mengantisipasi sifat histerisis sistem sehingga nilai frekuensi yang sebenarnya dapat dibaca dengan jelas.
Master Station secara berurutan memindai (scanning) RTU-RTU dengan mengirimkan pesan pendek pada tiap RTU untuk mengetahui jika RTU mempunyai informasi yang perlu
dilaporkan. Jika RTU mempunyai sesuatu yang perlu dilaporkan, RTU akan mengirim pesan balik pada Master Station, dan data akan diterima dan dimasukkan ke dalam memori
komputer. Jika diperlukan, pesan akan dicetak pada mesin printer di Master Station dan ditampilkan pada layar monitor.
Siklus pindai membutuhkan waktu relatif pendek, sekitar 7 detik (maksimal 10 detik). Siklus pindai yaitu pemindaian seluruh remote terminal dalam sistem. Ketika Master Station
memberikan perintah kepada sebuah RTU, maka semua RTU akan menerima perintah itu, akan tetapi hanya RTU yang alamatnya sesuai dengan perintah itulah yang akan
menjalankannya. Sistem ini dinamakan dengan sistem polling. Pada pelaksanaannya terdapat waktu tunda untuk mencegah kesalahan yang berkaitan dengan umur data analog.
setelah aksi manuver terjadi ) misalnya terjadi penutupan switch circuit breaker oleh operator gardu induk, maka RTU secara otomatis akan segera mengirimkan status CB di gardu induk tersebut ke Master Station. Dispatcher akan segera mengetahui bahwa CB telah tertutup. Ketika operasi dilakukan dari Master Station, pertama yang dilakukan adalah memastikan peralatan yang dipilih adalah tepat, kemudian diikuti dengan pemilihan operasi yang akan dilakukan. Operator pada Master Station melakukan tindakan tersebut berdasar pada prosedur yang disebut metode “select before execute (SBXC)“, seperti di bawah ini:
1.) Dispatcher di Master Station memilih RTU.
2.) Dispatcher memilih peralatan yang akan dioperasikan. 3.) Dispatcher mengirim perintah.
4.) Remote Terminal Unit mengetahui peralatan yang hendak dioperasikan.
5.) Remote Terminal Unit melakukan operasi dan mengirim sinyal balik pada Master Station ditunjukkan dengan perubahan warna pada layar VDU dan cetakan pesan pada printer logging.
Prosedur di atas meminimalkan kemungkinan terjadinya kesalahan operasi.
Jika terjadi gangguan pada RTU, pesan akan dikirim dari RTU yang mengalami gangguan tadi ke Master Station, dan pemindaian yang normal akan mengalami penundaan yang cukup lama karena Master Station mendahulukan pesan gangguan dan menyalakan alarm agar operator dapat mengambil tindakan yang diperlukan secepatnya. Pada saat yang lain, pada kebanyakan kasus, status semua peralatan pada RTU dapat dimonitor setiap 2 detik, memberikan informasi kondisi sistem yang sedang terjadi pada operator di Pusat Kendali (RCC).
Hampir semua sistem kendali pengawasan modern berbasis pada komputer, yang memungkinkan Master Station terdiri dari komputer digital dengan peralatan masukan keluaran yang dibutuhkan untuk mengirimkan pesan-pesan kendali ke RTU serta menerima informasi balik. Informasi yang diterima akan ditampilkan pada layar VDU dan/atau dicetak pada printer sebagai permanent records. VDU juga dapat menampilkan informasi grafis seperti diagram satu garis. Pada RCC (pusat kendali), seluruh status sistem juga ditampilkan pada Diagram Dinding (mimic board), yang memuat data mengenai aliran daya pada kondisi saat itu dari RTU
Apa manfaat SCADA bagi Anda?SCADA bukanlah teknologi khusus, tapi lebih merupakan sebuah aplikasi. Kepanjangan SCADA adalah Supervisory Control And Data Acquisition, semua aplikasi yang mendapatkan data-data suatu sistem di lapangan dengan tujuan untuk pengontrolan sistem merupakan sebuah Aplikasi SCADA! Seperti telah dibahas pada artikel lainnya di sini.
Ada dua elemen dalam Aplikasi SCADA, yaitu:
1. Proses, sistem, mesin yang akan dipantau dan dikontrol - bisa berupa power plant, sistem pengairan, jaringan komputer, sistem lampu trafik lalu-lintas atau apa saja;
kontrol. Dengan jaringan ini, yang merupakan sistem SCADA, membolehkan Anda melakukan pemantauan dan pengontrolan
komponen-komponen sistem tersebut.
Anda dapat membangun sistem SCADA menggunakan berbagai macam teknologi maupun protokol yang berbeda-beda.
DIMANAKAH SCADA DIGUNAKAN?
Anda dapat menggunakan SCADA untuk mengatur berbagai macam peralatan. Biasanya, SCADA digunakan untuk melakukan proses industri yang kompleks secara otomatis, menggantikan tenaga manusia (bisa karena dianggap berbahaya atau tidak praktis - konsekuensi logis adalah PHK), dan biasanya merupakan proses-proses yang melibatkan faktor-faktor kontrol yang lebih banyak, faktor-faktor kontrol gerakan-cepat yang lebih banyak, dan lain sebagainya, dimana pengontrolan oleh manusia menjadi tidak nyaman lagi. Sebagai contoh, SCADA digunakan di seluruh dunia misalnya untuk…
• Penghasil, transmisi dan distribusi listrik: SCADA digunakan untuk mendeteksi besarnya arus dan tegangan, pemantauan operasional circuit breaker, dan untuk
mematikan/menghidupkan the power grid;
• Penampungan dan distribusi air: SCADA digunakan untuk pemantauan dan pengaturan laju aliran air, tinggi reservoir, tekanan pipa dan berbagai macam faktor lainnya;
• Bangunan, fasilitas dan lingkungan: Manajer fasilitas menggunakan SCADA untuk mengontrol HVAC, unit-unit pendingin, penerangan, dan sistem keamanan.
• Produksi: Sistem SCADA mengatur inventori komponen-komponen, mengatur otomasi alat atau robot, memantau proses dan kontrol kualitas.
• Transportasi KA listrik: menggunakan SCADA bisa dilakukan pemantauan dan
pengontrolan distribusi listrik, otomasi sinyal trafik KA, melacak dan menemukan lokasi KA, mengontrol palang KA dan lain sebagainya.
• Lampu lalu-lintas: SCADA memantau lampu lalu-lintas, mengontrol laju trafik, dan mendeteksi sinyals-sinyal yang salah.
Dan, tentunya, masih banyak lagi aplikasi-aplikasi potensial untuk sistem SCADA. SCADA saat ini digunakan hampir di seluruh proyek-proyek industri dan infrastruktur umum.
Intinya SCADA dapat digunakan dalam aplikasi-aplikasi yang membutuhkan kemudahan dalam pemantauan sekaligus juga pengontrolan, dengan berbagai macam media antarmuka dan komunikasi yang tersedia saat ini (misalnya, Komputer, PDA, Touch Screen, TCP/IP, wireless dan lain sebagainya).
NGAPAIN JUGA PAKE SCADA?
Coba sekarang pikirkan tanggung-jawab atau tugas Anda di perusahaan, berkaitan dengan segala macam operasi dan parameter-parameter yang akhirnya mempengaruhi hasil produksi: • Apakah peralatan Anda membutuhkan Catu Daya, suhu yang terkontrol, kelembaban lingkungan yang stabil dan tidak pernah mati?
• Apakah Anda perlu tahu - secara real time - status dari berbagai macam komponen dan peralatan dalam sebuah sistem kompleks yang besar?
• Apakah Anda perlu tahu bagaimana perubahan masukan mempengaruhi luaran? • Peralatan apa saja yang perlu Anda kontrol - secara real time - dari jarak jauh?
mempengaruhi proses?
PEMANTAUAN DAN PENGONTROLAN SECARA REAL-TIME MENINGKATKAN EFISIENSI DAN MEMAKSIMALKAN KEUNTUNGAN
Tanyakan beberapa poin tersebut sebelumnya, saya yakin Anda akan bisa memperkirakan dimanakah Anda bisa mengaplikasikan SCADA. Bisa jadi Anda akan berkata lagi “Terus ngapain? So What?”. Apa yang sebenarnya ingin Anda ketahui adalah hasil secara nyata yang bagaimanakah yang bisa Anda harapkan dengan mengaplikasikan SCADA?
Berikut ini beberapa hal yang bisa Anda lakukan dengan Sistem SCADA:
• Mengakses pengukuran kuantitatif dari proses-proses yang penting, secara langsung saat itu maupun sepanjang waktu.
• Mendeteksi dan memperbaiki kesalahan secara cepat. • Mengukur dan memantau trend sepanjang waktu.
• Menemukan dan menghilangkan kemacetan (bottleneck) dan pemborosan (inefisiensi). • Mengontrol proses-proses yang lebih besar dan kompleks dengan staf-staf terlatih yang lebih sedikit.
Intinya, sebuah sistem SCADA memberikan Anda keleluasaan mengatur maupuan
mengkonfigurasi sistem. Anda bisa menempatkan sensor dan kontrol di setiap titik kritis di dalam proses yang Anda tangani (seiring dengan teknologi SCADA yang semakin baik, Anda bisa menempatkan lebih banyak sensor di banyak tempat). Semakin banyak hal yang bisa dipantau, semakin detil operasi yang bisa Anda lihat, dan semuanya bekerja secara real-time. Tidak peduli sekompleks apapun proses yang Anda tangani, Anda bisa melihat operasi proses dalam skala besar maupun kecil, dan Anda setidaknya bisa melakukan penelusuran jika terjadi kesalahan dan sekaligus meningkatkan efisiensi. Dengan SCADA, Anda bisa melakukan banyak hal, dengan ongkos lebih murah dan, tentunya, akan meningkatkan keuntungan!
Contoh Arsitektur SCADA Bagaimana SCADA bekerja?
Sebuah sistem SCADA memiliki 4 (empat) fungsi , yaitu: 1. Akuisisi Data,
2. Komunikasi data jaringan, 3. Peyajian data, dan
4. Kontrol (proses)
Fungsi-fungsi tersebut didukung sepenuhnya melalui 4 (empat) komponen SCADA, yaitu: 1. Sensor (baik yang analog maupun digital) dan relai kontrol yang langsung berhubungan dengan berbagai macam aktuator pada sistem yang dikontrol;
2. RTUs (Remote Telemetry Units). Merupakan unit-unit “komputer” kecil (mini), maksudnya sebuah unit yang dilengkapi dengan sistem mandiri seperti sebuah komputer, yang ditempatkan pada lokasi dan tempat-tempat tertentu di lapangan. RTU bertindak sebagai pengumpul data lokal yang mendapatkan datanya dari sensor-sensor dan mengirimkan
perintah langsung ke peralatan di lapangan;
3. Unit master SCADA (Master Terminal Unit - MTU). Kalo yang ini merupakan komputer yang digunakan sebagai pengolah pusat dari sistem SCADA. Unit master ini menyediakan HMI (Human Machine Iterface) bagi pengguna, dan secara otomatis mengatur sistem sesuai
dengan masukan-masukan (dari sensor) yang diterima;
4. Jaringan komunikasi, merupakan medium yang menghubungkan unit master SCADA dengan RTU-RTU di lapangan.
SISTEM SCADA PALING SEDERHANA DI DUNIA!
Sistem SCADA yang paling sederhana yang mungkin bisa dijumpai di dunia adalah sebuah rangkaian tunggal yang memberitahu Anda sebuah kejadian (event). Bayangkan sebuah pabrik yang memproduksi pernak-pernik, setiap kali produk pernak-pernik berhasil dibuat, akan mengaktifkan sebuah saklar yang terhubungkan ke lampu atau alarm untuk
memberitahukan bahwa ada satu pernak-pernik yang berhasil dibuat.
Tentunya, SCADA bisa melakukan lebih dari sekedar hal sederhana tersebut. Tetapi
prinsipnya sama saja, Sebuah sistem SCADA skala-penuh mampu memantau dan (sekaligus) mengontrol proses yang jauh lebih besar dan kompleks.
AKUISISI DATA
Pada kenyataannya, Anda membutuhkan pemantauan yang jauh lebih banyak dan kompleks dari sekedar sebuah mesin yang menghasilkan sebuah produk (seperti contoh sebelumnya). Anda mungkin membutuhkan pemantauan terhadap ratusan hingga ribuan sensor yang tersebar di seluruh area pabrik. Beberapa sensor digunakan untuk pengukuran terhadap masukan (misalnya, laju air ke reservoir), dan beberapa sensor digunakan untuk pengukuran terhadap luaran (tekanan, massa jenis, densitas dan lain sebagainya).
Beberapa sensor bisa melakukan pengukuran kejadian secara sederhana yang bisa dideteksi menggunakan saklar ON/OFF, masukan seperti ini disebut sebagai masukan diskrit atau masukan digital. Misalnya untuk mengetahui apakah sebuah alat sudah bekerja (ON) atau belum (OFF), konveyornya sudah jalan (ON) atau belum (OFF), mesinnya sudah mengaduk (ON) atau belum (OFF), dan lain sebagainya. Beberapa sensor yang lain bisa melakukan pengukuran secara kompleks, dimana angka atau nilai tertentu itu sangat penting, masukan seperti ini disebut masukan analog, bisa digunakan untuk mendeteksi perubahan secara kontinu pada, misalnya, tegangan, arus, densitas cairan, suhu, dan lain sebagainya.
Untuk kebanyakan nilai-nilai analog, ada batasan tertentu yang didefinisikan sebelumnya, baik batas atas maupun batas bawah. Misalnya, Anda ingin mempertahankan suhu antara 30 dan 35 derajat Celcius, jika suhu ada di bawah atau diatas batasan tersebut, maka akan memicu alarm (baik lampu dan/atau bunyi-nya). Terdapat empat alarm batas untuk sensor analog: Major Under, Minor Under, Minor Over, dan Major Over Alarm.
KOMUNIKASI DATA
Dari contoh sederhana pabrik pernak-pernik, yang dimaksud ‘jaringan’ pada kasus tersebut adalah sekedar kabel yang menghubungkan saklar dengan panel lampu. Kenyataannya, seringkali Anda ingin memantau berbagai macam parameter yang berasal dari berbagai macam sensor di lapangan (pabrik), dengan demikian Anda membutuhkan sebuah jaringan komunikasi untuk melakukannya.
Pada awalnya, SCADA melakukan komunikasi data melalui radio, modem atau jalur kabel serial khusus. Saat ini data-data SCADA dapat disalurkan melalui jaringan Ethernet atau TCP/IP. Untuk alasan keamanan, jaringan komputer untuk SCADA adalah jaringan komputer lokal (LAN - Local Area Network) tanpa harus mengekspos data-data penting di Internet.
Komunikasi SCADA diatur melalui suatu protokol, jika jaman dahulu digunakan protokol khusus yang sesuai dengan produsen SCADA-nya, sekarang sudah ada beberapa standar protokol yang ditetapkan, sehingga tidak perlu khawatir masalah kecocokan komuninkasi lagi.
Karena kebanyakan sensor dan relai kontrol hanyalah peralatan listrik yang sederhana, alat-alat tersebut tidak bisa menghasilkan atau menerjemahkan protokol komunikasi. Dengan demikian dibutuhkan RTU yang menjembatani antara sensor dan jaringan SCADA. RTU mengubah masukan-masukan sensor ke format protokol yang bersangkutan dan mengirimkan ke master SCADA, selain itu RTU juga menerima perintah dalam format protokol dan
memberikan sinyal listrik yang sesuai ke relai kontrol yang bersangkutan. Gambar Contoh Jaringan pada Sistem SCADA
PENYAJIAN DATA
Untuk kasus pabrik pernak-pernik kita, satu-satunya tampilan adalah sebuah lampu yang akan menyala saat saklar diaktifkan. Ya, tentu saja kenyataannya bisa puluhan hingga ratusan lampu, bayangkan siapa yang akan Anda minta untuk mengawasi lampu-lampu tersebut, emangnya lampu hiasan? Bukan khan?
Sistem SCADA melakukan pelaporan status berbagai macam sensor (baik analog maupun digital) melalui sebuah komputer khusus yang sudah dibuatkan HMI-nya (Human Machine INterface) atau HCI-nya (Human Computer Interface). Akses ke kontrol panel ini bisa dilakukan secara lokal maupun melalui website. Bahkan saat ini sudah tersedia panel-panel kontrol yang TouchScreen. Perhatikan contoh-contoh gambar dan penjelasan pada STUDI KASUS.
Gambar Contoh akses SCADA melalui website KONTROL
Sayangnya, dalam contoh pabrik pernak-pernik kita tidak ada elemen kontrol. Baiklah, kita tambahkan sebuah kontrol. Misalnya, sekarang operator juga memiliki tombol pada panel kontrol. Saat dia klik pada tombol tersebut, maka saklar di pabrik juga akan ON.
Okey, jika kemudian Anda tambahkan semua kontrol pabrik ke dalam sistem SCADA melalui HMI-nya, maka Anda mendapatkan sebuah kontrol melalui komputer secara penuh, bahkan menggunakan SCADA yang canggih (hampir semua produk perangkat lunak SCADA saat ini sudah canggih-canggih) bisa dilakukan otomasi kontrol atau otomasi proses, tanpa melibatkan campur tangan manusia. Tentu saja, Anda masih bisa secara manual
mengontrolnya dari stasion master.
Tentunya, dengan bantuan SCADA, proses bisa lebih efisien, efektif dan meningkatkan profit perusahaan.
Bagaimana mengevaluasi Sistem dan Perangkat Keras SCADA?
Okey, sekarang persoalannya adalah petunjuk bagaimana memilih dan memilah sistem SCADA yang baik. Apalagi sistem SCADA akan Anda gunakan hingga 10 sampai 15 tahun yang akan datang, tentunya Anda harus mencari produk-produk yang terkenal reputasinya. Namun hal ini akan berdampak pada investasi yang harus dilakukan, sebuah produk dengan reputasi handal dan terkenal tentu harganya jauh lebih mahal dibandingkan produk-produk
SCADA baru yang saat ini mulai banyak bermunculan.
Ada beberapa hal penting yang perlu Anda perhatikan, antara lain:
• Anda bisa menghabiskan masa depan pabrik dengan ongkos berlebih yang tidak perlu; • Kadangkala setelah menghabiskan dana yang sangat besar, akhirnya Anda hanya
mendapatkan sebuah sistem yang kurang atau bahkan tidak memenuhi apa yang diinginkan; • Atau barangkali saat ini sistem betul-betul memenuhi kebutuhan, tetapi tidak untuk pengembangan masa depan.
Catatan singkat mengenai Sensor dan Jaringan
Sensor dan relai kontrol merupakan komponen yang penting. Tentu saja, ada beberapa sensor yang lebih baik daripada lainnya, namun tersedianya datasheet untuk sebuah sensor akan membantu Anda mengenali lebih detil dari sensor yang bersangkutan, sehingga Anda bisa memilih mana yang terbaik.
Sebuah jaringan (LAN/WAN) berbasis TCP/IP merupakan jaringan yang mudah digunakan, dan jika pabrik Anda belum semuanya memiliki jaringan, transisi ke jaringan LAN bisa jadi merupakan tujuan jangka panjang perusahaan. Namun Anda tidak perlu langsung
menerapkan jaringan LAN semuanya untuk mendapatkan keuntungan dari penggunaan SCADA. Sistem SCADA yang baik akan mendukung jaringan lama Anda dan jaringan LAN, sehingga Anda bisa melakukan transisi secara bertahap.
Berikut saya sampaikan beberapa petunjuk (dari pengalaman dan beberapa rujukan dari online maupun offline) dalam membangun sistem SCADA terutama masalah pemilihan RTU dan MTU.
Apa yang perlu Anda perhatikan dalam memilih SCADA RTU
SCADA RTU Anda harus mampu berkomunikasi dengan segala macam peralatan yang di pabrik dan bisa bertahan terhadap berbagai macam kondisi industri (panas, dingin, tekanan dan lain sebagainya). Berikut ceklis untuk pemilihan RTU yang berkualitas:
• Kapasitas yang cukup untuk mendukung berbagai macam peralatan di pabrik (dalam cakupan SCADA yang diinginkan), tetapi tidak lebih dari yang dibutuhkan. Jangan sampai Anda membeli RTU dengan kapasitas yang berlebih sedemikian hingga akhirnya tidak akan pernah digunakan, ini adalah pemborosan.
• Konstruksi yang tahan banting dan kemampuan bertahan terhadap suhu dan kelembaban yang ekstrim. Sudah jelas khan? Kalo tidak tahan banting dan tidak bisa bertahan buat apa pasang RTU tersebut? Bisa jadi hasil pengukuran menjadi tidak akurat dan alat jebol.
• Catu daya yang aman dan berlimpah. Sistem SCADA seringkali harus bekerja penuh 24 jam setiap hari. Seharusnya digunakan RTU yang mendukung penggunaan daya dari baterei, idealnya, ada dua sumber catu daya (listrik dan baterei).
• Port komunikasi yang cukup. Koneksi jaringan sama pentingnya seperti catu daya. Port serial kedua atau modem internal bisa menjaga agar RTU tetap online walaupun jaringan saat itu sedang rusak atau gagal. Selain itu, RTU dengan port komunikasi beragam dapat
mendukung strategi migrasi LAN.
• Memori nonvolatile (NVRAM) untuk menyimpan firmware. NVRAM dapat menyimpan data walaupun catu daya dimatikan. Firmware baru (hasil modifikasi dan lain sebagainya) dapat diunduh ke penyimpan NVRAM melalui jaringan, sehingga kemampuan RTU akan selalu up-to-date (terbaharui) tanpa harus mengunjungi lokasi RTU yang bersangkutan. • Kontrol cerdas. Sistem SCADA yang canggih saat ini bisa melakukan kontrol dengan sendirinya sesuai dengan program atau pengaturan yang dimasukkan, terutama tanggapan
terhadap berbagai macam masukan sensor-sensor. Ini jelas tidak perlu untuk semua aplikasi, namun menawarkan kemudahan operasional.
• Jam waktu-nyata (real-time clock). untuk pencetakan tanggal/waktu pada laporan secara tepat dan akurat;
• Pewaktu watchdog yang memastikan RTU bisa start-ulang setelah terjadinya kegagalan daya (power failure).
