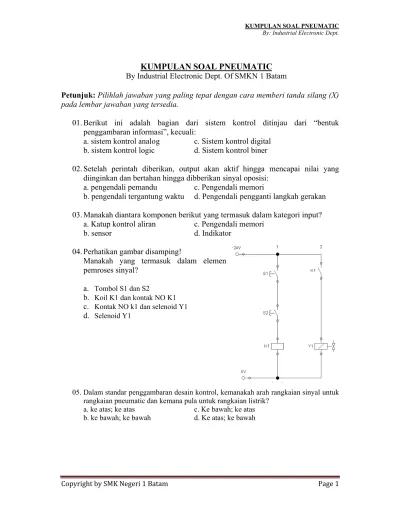

KUMPULAN SOAL PNEUMATIC
By Industrial Electronic Dept. Of SMKN 1 Batam
Petunjuk:
Pilihlah jawaban yang paling tepat dengan cara memberi tanda silang (X)
pada lembar jawaban yang tersedia.
01. Berikut ini adalah bagian dari sistem kontrol ditinjau dari “bentuk
penggambaran informasi”, kecuali:
a. sistem kontrol analog
c. Sistem kontrol digital
b. sistem kontrol logic
d. Sistem kontrol biner
02. Setelah perintah diberikan, output akan aktif hingga mencapai nilai yang
diinginkan dan bertahan hingga dibberikan sinyal oposisi:
a. pengendali pemandu
c. Pengendali memori
b. pengendali tergantung waktu
d. Pengendali pengganti langkah gerakan
03. Manakah diantara komponen berikut yang termasuk dalam kategori input?
a. Katup kontrol aliran
c. Pengendali memori
b. sensor
d. Indikator
04. Perhatikan gambar disamping!
Manakah yang termasuk dalam elemen
pemroses sinyal?
a.
Tombol S1 dan S2b.
Koil K1 dan kontak NO K1c.
Kontak NO k1 dan selenoid Y1d.
Selenoid Y105. Dalam standar penggambaran desain kontrol, kemanakah arah rangkaian sinyal untuk rangkaian pneumatic dan kemana pula untuk rangkaian listrik?
d
06. Perhatikan gambar disamping!
Disebut apakah tekanan udara pada
07. Tekanan udara berikut ini yang besarnya sama dengan 1 bar, kecuali: a. 103kg.m/s2 c. 105Pa
b. 105N/m2 d. 14.5 psi
08. Perhatikan gambar berikut ini. Dinamakan apakah blok c pada gambar?
a. Rectifier c. Transformer
b. Regulator d. Filter
10. Manakah simbol cara pengaktifan dengan pedal kaki?
a. c.
b. d.
11. Bagaimana simbol operasi selenoid dan pilot dengan manual Overrrid?
a. c.
b. d.
12. Bagaimanakah simbol operasi selenoid ganda
a. c.
b. d.
13. Manakah diantara katup kontrol arah berikut yang disebut katup 3/2, NC, aktuasi selenoid
a. c.
14. Perhatikan gambar disamping. Lubang nomor berapakah yang disebut dengan lubang buang ?
a. 1
b. 1 dan 2
c. 2 dan 4
d. 3 dan 5
15. manakah katup berikut ini yang berfungsi mengatur kecepatan aliran satu arah?
a.
c.
b.
d.
16. manakah katup berikut ini yang berfungsi mengatur kecepatan aliran dua arah?
a.
c.
b.
d.
17. manakah katup yang berfungsi untuk mengatur udara buang secara cepat?
a.
c.
18. untuk mengatur kecepatan silinder berpenampang besar, konfigurasi mana yang cocok?
a. c.
b d.
19. Manakah dari gambar berikut yang disebut dengan 1 NC + 1 NO, 1 pool?
a. c.
b. d.
20. Apa arti angka 2-2 pada nomor kontak 21-22?
a. nomor kontak NO c. nomor kontak CO b. nomor kontak NC d. nomor pool
21. Apakah arti angka kedua 3-4 pada nomor kontak 13-14? a. nomor kontak NO c. nomor kontak CO b. nomor kontak NC d. nomor pool
22. Manakah simbol sensor kapasitif?
a. c.
b. d.
15. Manakah simbol sensor induktif?
b. d.
16. manakah simbol sensor magnetic reed switch?
a. c.
b. d.
17. manakah dari gambar berikut yang berarti switch push button dengan 2 kontak NC?
a. c.
b. d.
18. manakah dari gambar berikut yang berarti relay dengan 2 kontak change over?
a. c.
c. d.
19. manakah dari gambar berikut yang berarti relay dengan satu kontak NO dan satu kontak NC?
a. c.
d. d.
a. c.
e. d.
21. Dua buah tombol S1 dan S2 melayani sebuah lampu H. Lampu H hanya akan menyala jika salah satu tombol ditekan. Prinsip ini menggunakan logika
a. AND c. NOT
b. OR d. EXOR
22. Dua buah tombol S1 melayani sebuah lampu H. Lampu H hanya akan menyala jika tombol S1 tidak ditekan. Prinsip ini menggunakan logika
a. AND c. NOT menyala jika kedua tombol ditekan. Prinsip ini menggunakan logika
a. AND c. NOT
b. OR d. EXOR
25. Perhatikan gambar disamping. Prinsip logika apakah yang digunakan dalam rangkaian?
26. Perhatikan gambar dibawah. Apa yang terjadi pada silinder jika S1 ditekan hanya sesaat saja?
a. silinder maju maksimal, lalu kembali c.silinder maju sebentar, lalu kembali b. silinder maju maksimal, lalu berhenti d.Silinder maju sebentar, lalu berhenti
27. Perhatikan gambar dibawah. Apa yang terjadi pada silinder jika S1 ditekan hanya sesaat saja?
a. silinder maju maksimal, lalu kembali b. silinder maju sebentar, lalu kembali
c. silinder maju maksimal, lalu berhenti d.Silinder maju sebentar, lalu berhenti
28. Apa yang terjadi pada silinder jika S1 ditekan hanya sesaat saja?
a. Silinder maju maksimal, lalu kembali b. Silinder maju sebentar lalu kembali c. Silinder maju maksimal, lalu berhenti d. Silinder tetap berada di dalam
29. Apa yang terjadi pada silinder jika S2 ditekan hanya sesaat saja setelah S1 ditekan sesaat?
a. Silinder maju maksimal, lalu kembali c. Silinder maju sebentar lalu kembali b. Silinder maju maksimal, lalu berhenti d. Silinder tetap berada di dalam
30. Perhatikan gambar dibawah. Apa yang terjadi pada silinder jika S1 ditekan hanya sesaat saja?
a. silinder maju maksimal, lalu kembali b. silinder maju sebentar, lalu kembali
31. Perhatikan gambar dibawah (jika switch A1 diganti menjadi NO). Apa yang terjadi pada silinder jika S1 ditekan hanya sesaat saja?
a. silinder maju maksimal, lalu kembali b. silinder maju sebentar, lalu kembali c. silinder maju maksimal, lalu berhenti d. Silinder maju sebentar, lalu berhenti
32. ‘Air Service Unit’ terdiri dari:
a.
Valve + filter + regulator
b.
Filter + regulator + lubricator
c.
Oil filter + regulator + lubricator
d.
Regulator + filter
33.
Fungsi lubrikator:
a.
Mempercepat pergerakan aktuator
b.
Menyaring udara
c.
Mencegah korosi pada komponen
d.
Menjaga kestabilan tekanan
34.
Spesifikasi komponen sistem pneumatik dapat diketahui dari:
a.
Traverse – time diagram
b.
Parts list
c.
Fungsi kerja sistem
d.
Power circuit
35.
Yang tidak termasuk aktuator pneumatik adalah:
a.
Motor
b.
Indikator
c.
Silinder
36.
Yang tidak termasuk karakter umum dari silinder pneumatik adalah:
a.
Diameter c. Gaya
b.
Panjang langkah d. Jumlah dan jenis aksi
37.
Alat uji kebocoran sistem pneumatik adalah:
a.
Leak tester
b.
Multi tester
c.
Tensi meter
d.
Accelero meter
38. Salah satu bentuk pemeliharaan berkala pada air service unit
a.
Membuang uap air akibat kondensasi
b.
Menjaga kestabilan tekanan udara
c.
Menutup katup utama pada saar sistem tidak digunakan
d.
Selalu mengisi penuh oli pada ruang lubrikasi
39. Kebocoran pada silinder dapat disebabkan oleh:
a.
Keausan seal
b.
Kesalahan pemasangan katup
c.
Kurangnya tekanan udara
d.
Beban mekanis yang berlebihan
40. Persamaan fisika yang menghubungkan antara tekanan, gaya dan luas
permukaan adalah:
a.
P = F.A
b.
P = A/F
c.
F = P/A
41. Lihat gambar rangkaian dibawah ini. Jika komponen no.3 rusak, kesalahan
yang mungkin terjadi adalah:
a. Kecepatan gerak mundur silinder tidak dapat diatur
b. Kecepatan gerak maju silinder tidak dapat diatur
c. Pengaturan kecepatan gerak mundur silinder hanya melalui saluran udara buang
d. Pengaturan kecepatan gerak maju silinder hanya melalui saluran udara buang
42. Lihat gambar rangkaian pada soal nomor 10. Jika komponen no.3 tidak
dipasang, maka pengaturan kecepatan gerak silinder dapat dilakukan pada arah:
a.
Mundur
b.
Maju
c.
Maju dan mundur
d.
Tidak bisa diatur
43. Lihat gambar rangkaian pada soal nomor 10. Komponen yang termasuk dalam
elemen kontrol adalah:
a.
1
b.
3
c.
4
d.
5
44. Pemeliharaan berkala untuk instalasi pneumatik yang harus dilakukan pada
periode mingguan adalah:
a. Pemeriksaan kebersihan elemen input
b. Pemeriksaan kelurusan lengan silinder
c. Pengggantian seal silinder
45. Hal yang perlu dicatat dalam laporan pemeliharaan adalah sebagai berikut, kecuali:
a. Penggantian komponen
b. Waktu terjadinya kerusakan
c. Pelaksana perbaikan
d. Harga
46. Pressure drop disebabkan oleh:
a. Ketajaman sudut bengkokan pipa
b. Material pipa
c. Panjang dan diameter pipa
d. Ketinggian pipa terhadap kompresor
47.Manakah simbol sensor optik?
a. c.
b. d.
