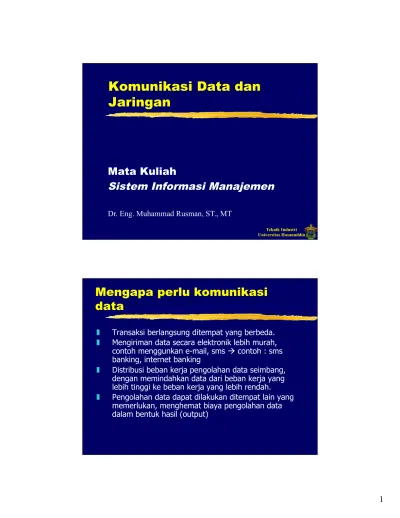

Teknik Industri Universitas Hasanuddin
Komunikasi Data dan
Jaringan
Mata Kuliah
Sistem Informasi Manajemen
Dr. Eng. Muhammad Rusman, ST., MT
Mengapa perlu komunikasi
data
❚ Transaksi berlangsung ditempat yang berbeda.
❚ Mengiriman data secara elektronik lebih murah, contoh menggunkan e-mail, sms à contoh : sms banking, internet banking
❚ Distribusi beban kerja pengolahan data seimbang, dengan memindahkan data dari beban kerja yang lebih tinggi ke beban kerja yang lebih rendah.
❚ Tahukah Anda bahwa Anda dapat mengambil uang di suatu mesin ATM milik suatu bank karena bank tersebut sudah ‘on-line’ ?
❚ Anda dapat memesan tiket pesawat di suatu Travel Agent karena Travel Agent tersebut sudah ‘on-line’ ?
❚ Anda dapat membeli voucher telepon seluler di ATM karena operator seluler tersebut sudah ‘on-line’ dengan bank ?
❚ Anda dapat mengetahui keberadaan barang yang dikirim melalui suatu perusahaan courier setiap saat karena perusahaan itu sudah
‘on-line’?
❚ Ini hanyalah beberapa contoh penerapan teknologi informasi untuk meningkatkan pelayanan kepada pelanggan, dan masih banyak kegunaan dari penerapan teknologi informasi, baik untuk pelayanan kepada pelanggan, pemenuhan kebutuhan informasi internal maupun untuk meningkatkan produktivitas.
KEUNTUNGAN PENGGUNAAN
JARINGAN KOMPUTER
❚ Dapat saling berbagi (Sharing) penggunaan
peralatan yang ada, baik itu harddisk, printer,
modem dll,
❚ Dapat saling berbagi (Sharing) penggunaan file
atau data yang ada pada server atau pada
masing - masing workstation.
❚ Aplikasi dapat dipakai bersama sama (multiuser)
❚ Komunikasi antar pemakai melalui E-Mail atau
KEUNTUNGAN PENGGUNAAN
JARINGAN KOMPUTER
❚ Pengontrolan para pemakai ataupun pemakaian
data data secara terpusat dan oleh orang orang tertentu
❚ Sistem backup yang mudah karena manajemen
yang tersentralisasi
❚ Tidak tergantung kepada orang yang
menyimpan data (apabila orangnya tidak ada) karena penyimpanan data tersentralisasi
❚ Data yang selalu up to date karena server
senantiasa meng uptodatekan data begitu ada input (Data Entry)
Setelah menggunakan
jaringan
Networking the Enterprise
❚
Networking business and employees
❚
Connecting them to customers, suppliers,
Trends in Telecommunications
Trends in Telecommunications (continued)
❙ Industry
❘ More competitive
❘ More options for the firm
❙ Technology
❘ Unrestricted connectivity
❘ Easy access for end users
• Open systems
Business Value of
Telecommunications Networks
Jaringan Komputer
❚ Jaringan komputer adalah sebuah sistem
yang terdiri atas komputer dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama.
❚ Tujuan dari jaringan komputer adalah:
❙ Membagi sumber daya: contohnya berbagi pemakaian printer, CPU, memori, harddisk
❙ Komunikasi: contohnya surat elektronik, instant messaging, chatting
Jaringan komputer
❚ Informasi dan data bergerak melalui kabel-kabel
sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama sama menggunakan hardware/ software yang terhubung dengan jaringan.
❚ Tiap komputer, printer atau periferal yang
terhubung dengan jaringan disebut node. Sebuah jaringan komputer dapat memiliki dua, puluhan, ribuan atau bahkan jutaan node.
Jaringan Komputer
❚ Agar dapat mencapai tujuan yang sama, setiap bagian dari jaringan komputer meminta dan memberikan layanan (service).
❚ Pihak yang meminta layanan disebut klien (client) dan yang memberikan layanan disebut pelayan (server).
❚ Arsitektur ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan
komputer.
Local Area Network
❚ Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus,
gedung, kantor, dalam rumah, sekolah, rumah sakit atau yang lebih kecil.
❚ Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s.
❚ Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut
hotspot.
Spesialis Informasi
❚
Pegawai atau Staf yang bekeja untuk
mengembang dan memelihara sistem
Informasi dengan basis komputer
❙ Analis Sistem
❙ Pengelola Data Base
Analis Sistem
❚ Bekerja sama dengan pemakai mengembangkan
sistem baru dan memperbaiki sistem yang ada sekarang.
❚ Orang yang mampu mendefinisikan masalah
dan menyiapkan dokumentasi tertulis mengenai cara komputer membantu menyelesaikan
masalah.
Spesialis Jaringan
❚
Bekerja sama dengan analis sistem dan
pemakai membentuk jaringan komunikasi
data yang menyatukan berbagai sumber
daya komputer yang tersebar.
❚
Menggabungkan keahlian komputer dan
telekomunikasi.
P r o g r a m e r
❚
Menggunakan dokumentsi yang disiapkan
oleh analis sistem untuk membuat kode
instruksi – instruksi yang menyebabkan
komputer mengubah data menjadi
informasi yang dperlukan oleh pemakai.
Komunikasi Rantai
Sederhana
Pemakai Pengelola Database Analis Sistem Spesialis JaringanTipe Arsitektur Sistem
Informasi
❚ Sistem Informasi Terpusat (centralized)
❙ Pengontrolan lebih gampang.
❙ Perawatan hardware, software dan sistem operasi
lebih mudah.
❙ Tingkat keamanan lebih baik. ❙ Tidak Fleksibel (-)
❚ Desentralisasi Sistem Informasi
❙ Tiap unit mengembang sendiri Sistem Informasinya. ❙ Sulit saling membagi aplikasi dan data
Desentralisasi Sistem Informasi
Jaringan setempat
(Local Area Network = LAN)
❚
Sekompulan Komputer dan peralatan lain
seperti printer yang saling berhubungan
dengan media komunikasi yang sama
❚
Peralatan / alat yang dibutuhkan :
❙ Hub atau Switch
❙ Kabel Data
Kondisi LAN
❚ Beroperasi dalam area terbatas (kecil)
❚ Memberi akses user dengan band-width tinggi
❚ Menyajikan konektivitas full-time untuk service
lokal
❚ Melakukan Connect secara fisik antar device
berdekatan
❚ Menyajikan kontrol secara privat dibawah
kendali administrasi Lokal
Switch
Kabel Data
Jenis Kabel
❚ Shielded twisted-pair (STP)
❙ 10-100Mbps, Konektor Medium, 100 m
❚ Unshielded Twisted Pair (UTP)
❙ 10-100Mbps, Konektor Kecil, 100 m
❚ Coaxial (Coax)
❙ 500 m
❚ Fiber Optic
Konektor
Konektor RJ45
Pemasangan konektor
Switch
TOPOLOGI JARINGAN
❚
Topologi Bus
❚
Topologi Ring
❚
Topologi Star
Bus (Backbone)
Kebel Tunggalndengan
Topologi Bus
❚
Dikenal juga dengan Backbone, Bus
adalah suatu kabel tungal dengan panjang
yang terbatas.
❚
Semua Host dikoneksikan langsung
TOPOLOGI RING
❚
Mengkoneksikan host pertama ke host
berikutnya, dan host terakhir ke host
pertama
❚
Model ini akan membuat lingkaran
node-node komputer yang dikoneksikan melalui
media kabel
Topologi Star
❚
Menghubungkan semua kabel ke sebuah
poin sentral. Poin ini biasanya berupa
sebuah Hub atau Switch
❚
Hub adalah suatu alat yang menerima
paket data dari suatu komputer disalah
satu ujung star dan menyalin isinya
keseluruh alat lain.
PENGENDALIAN JARINGAN
KOMUNIKASI DATA
❚
Pengendalian terpusat
❙ Suatu terminal tidak memiliki penyimpanan
atau prosesor, terminal sekedar menyediakan sarana untuk memasukkan dan menampilkan data untuk komputer. Terminal hanya
Komputer Terminal Terminal Terminal Terminal Terminal
Pengendalian terpusat
❚ Terminal titik penjualan (point of sale terminal)
❙ Membaca kode-kode suatu produk dan komputer pusat
melakukan proses untuk menentukan harga, mengubah tingkat persediaan. Terminal titik penjualan dilengkapai dengan barcode atau input divices yang lain.
❚ Terminal Pengumpulan data (data collection terminal)
❙ Umum digunakan di industri manufacture atau industri lainnya. Terminal pengumpulan data dapat menggunlan cara yang serupa dengan terminal titik penjualan tetapi data yang dikumpulkan tidak berhubungan dengan penjualan.
Pemrosesan Terdistribusi
❚
(
distribute processing
)
à
pemprosesan
data terdistribusi, proses data dilakukan
oleh komputer ditempat tertentu
mengolah data yang terkirim.
Pemrosesan Client/Server
❚
penggabungan antara pemrosesan
Client
❚
Sumber daya komputer yang menerima
data dan menyediakan sebagian
pemrosesan komputer.
Server
❚
komputer yang menyediakan data dan
PERANGKAT KERAS
KOMUNIKASI
❚
Modem
❚
Hub
❚
Router
❚
Switch
Modem
❚ Modulator atau Demodulator
❚ alat yang mengubah sinyal – sinyal analog
menjadi sinyal-sinyal digital atau sebaliknya. Komputer menggunakan komunikasi digital tetapi local loop komunikasi telepon
menggunakan sinyal analog.
❚ Kecepatanà 14.400,28.800,33.600,56K (56.000
Hub
❚
alat yang menerima paket data dari suatu
komputer di salah satu ujung topologi star
(bintang).
❚
Untuk menhubungkan dua komputer dua
atau lebih
❚
Kecepatan 10 Mbps dan 100Mbps
Switch
❚ Peralatan yang menyaring komunikasi data yang
ditujukan pada suatu komputer di suatu
jaringan tertentu serta mengendalikan rute ke komputer penerima.
❚ Kelebihan Switch
❙ Mampu menginpeksi paket-paket data yang diterima
Router
❚
Suatu alat yang menghubungkan banyak
LAN, merupakan dasar untuk membentuk
jaringan luas, WAN.
