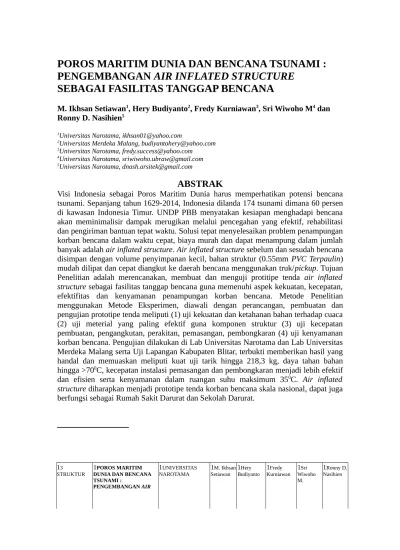

POROS MARITIM DUNIA DAN BENCANA TSUNAMI :
PENGEMBANGAN
AIR INFLATED STRUCTURE
SEBAGAI FASILITAS TANGGAP BENCANA
tsunami. Sepanjang tahun 1629-2014, Indonesia dilanda 174 tsunami dimana 60 persen di kawasan Indonesia Timur. UNDP PBB menyatakan kesiapan menghadapi bencana akan meminimalisir dampak merugikan melalui pencegahan yang efektif, rehabilitasi dan pengiriman bantuan tepat waktu. Solusi tepat menyelesaikan problem penampungan korban bencana dalam waktu cepat, biaya murah dan dapat menampung dalam jumlah banyak adalah air inflated structure. Air inflated structure sebelum dan sesudah bencana disimpan dengan volume penyimpanan kecil, bahan struktur (0.55mm PVC Terpaulin) mudah dilipat dan cepat diangkut ke daerah bencana menggunakan truk/pickup. Tujuan Penelitian adalah merencanakan, membuat dan menguji protitipe tenda air inflated structure sebagai fasilitas tanggap bencana guna memenuhi aspek kekuatan, kecepatan, efektifitas dan kenyamanan penampungan korban bencana. Metode Penelitian menggunakan Metode Eksperimen, diawali dengan perancangan, pembuatan dan pengujian prototipe tenda meliputi (1) uji kekuatan dan ketahanan bahan terhadap cuaca (2) uji meterial yang paling efektif guna komponen struktur (3) uji kecepatan pembuatan, pengangkutan, perakitan, pemasangan, pembongkaran (4) uji kenyamanan korban bencana. Pengujian dilakukan di Lab Universitas Narotama dan Lab Universitas Merdeka Malang serta Uji Lapangan Kabupaten Blitar, terbukti memberikan hasil yang handal dan memuaskan meliputi kuat uji tarik hingga 218,3 kg, daya tahan bahan hingga >700C, kecepatan instalasi pemasangan dan pembongkaran menjadi lebih efektif dan efisien serta kenyamanan dalam ruangan suhu maksimum 350C. Air inflatedstructure diharapkan menjadi prototipe tenda korban bencana skala nasional, dapat juga berfungsi sebagai Rumah Sakit Darurat dan Sekolah Darurat.
Kata Kunci : Bencana Tsunami, Mitigasi Bencana, Air Inflated Structure, Penampungan Korban Bencana
1. PENDAHULUAN
Badan Nasional Penanggulangan Bencana (BNPB) mengungkapkan bencana alam di Indonesia selama ini lebih banyak terjadi dan terkonsentrasi di Jawa. Sejak tahun 2002 hingga sekarang, lebih dari 50 persen bencana terjadi di Jawa. Pada tahun 2011, dari 2.066 kejadian bencana, sekitar 827 bencana (40%) terjadi di Jawa. Tahun 2012, Kantor Staf Khusus Presiden Bidang Bantuan Sosial dan Bencana melakukan press realease yang menyatakan beberapa lokasi di pulau Jawa sangat beresiko mengalami bencana alam, sehingga sangat patut mempersiapkan mitigasi bencana secara benar dan baik. Antara lain potensi gempa di Selat Sunda, Selatan Jawa Barat, serta gempa di sesar Cimandiri, sesar Lembang Jawa Barat dan Bali. Kemudian aktivitas Krakatau serta 23 gunung lain yang berstatus Waspada dan Siaga. Potensi banjir longsoran material erupsi Merapi mencapai 120 juta kubik. Bencana lumpur Porong Sidoarjo yang masih belum selesai, serta belum adanya kepastian penghitungan volume sumber lumpur yang masih terus keluar dari dalam bumi. Namun bencana pada tahun 2011 didominasi oleh aktivitas hidrometeorologi seperti banjir, banjir bandang, tanah longsor, kekeringan, puting beliung, dan gelombang pasang. BNPB mencatat setidaknya sepanjang 2011 telah terjadi 1.598 bencana, dan 1.598 di ataranya (75 persen) adalah hidrometeorologi dengan prosentase banjir (403 kejadian), kebakaran (355), dan puting beliung (284). Bencana itu telah menimbulkan korban meninggal dan hilang 834 orang, dan 325.361 orang lainnya dilaporkan menderita dan harus mengungsi. Selain merenggut nyawa ratusan orang, bencana yang terjadi selama 2011 itu juga menyebabkan kerugian material. Tercatat, 15.166 unit rumah penduduk rusak berat, 3.302 rusak sedang, dan 41.795 unit rusak ringan. Sedangkan bencana geologi seperti gempa bumi terjadi 11 kali atau 0,7 persen, tsunami (1 kali atau 0,7 persen) dan gunung meletus (4 kali atau 0,2 persen). Dampak yang ditimbulkan oleh gempa bumi 5 orang meninggal dan rumah rusak sebanyak 7.251 unit. Tingginya intensitas bencana tersebut khususnya di Jawa memerlukan mitigasi bencana secara benar, baik, cepat dan efektif. UNDP dalam Program Pelatihan ”Kesiapan Tanggap Bencana” memberikan arahan bahwa kesiapan menghadapi bencana akan meminimalisir akibat-akibat yang merugikan melalui tindakan pencegahan yang efektif, rehabilitasi dan pemulihan serta pengiriman bantuan dan pertolongan secara tepat waktu. Bantuan dan pertolongan antara lain dimaksudkan agar korban bencana yang jumlahnya cukup banyak segera dapat ditampung dalam bangunan yang layak huni dan nyaman. Penampungan penduduk korban bencana dan penempatan fasilitas darurat banyak menggunakan tenda dan bangunan darurat yang dibangun menggunakan sistem struktur dan teknologi konvensional antara lain tenda dengan rangkan terbuat dari baja yang memerlukan waktu lama serta biaya yang besar. Salah satu solusi tepat untuk memecahkan masalah penampungan penduduk korban bencana yang dapat dibangun dengan waktu yang cepat (kurang dari 1 hari), biaya yang murah dan dapat menampung penduduk dengan jumlah banyak (50 orang) adalah bangunan air inflated structure. Bangunan air inflated structure sebelum dan sesudah bencana dapat disimpan pada gudang dengan volume penyimpanan yang kecil, karena bahan strukturnya (membran – kain) dapat dilipat dan sewaktu-waktu dapat diangkut ke daerah bencana menggunakan truk atau pickup. Bangunan air inflated structure ini diharapkan menjadi prototipe struktur yang dapat digunakan untuk penampungan penduduk korban bencana dalam skala nasional. Terdapat 5 aspek utama yang menjadi masalah dalam penelitian ini, yaitu:
a. Perancangan dan desain air inflated structure.
b. Pembuatan prototipe bangunan air inflated structure untuk penampungan korban bencana dilanjutkan uji material bangunan
d. Tingkat kenyamanan termal dalam bangunan air inflated structure sebagai penampungan darurat di kawasan bencana.
Berdasarkan latar belakang dan identifikasi masalah, maka dapat dirumuskan masalah-masalah sebagai berikut
a. Bagaimana perancangan dan desain air inflated structure?
b. Bagaimana pembuatan prototipe air inflated structure untuk penampungan korban bencana dilanjutkan uji material bangunan?
c. Bagaimana kecepatan dan efektivitas dalam proses pengangkutan, perakitan, pemasangan serta pembongkaran air inflated structure?
d. Bagaimana tingkat kenyamanan termal dalam air inflated structure sebagai penampungan darurat di kawasan bencana?
Penelitian ini difokuskan pada beberapa kajian sebagai berikut:
a. Perancangan serta pembuatan sistem dan komponen bangunan air inflated structure
b. Pembuatan prototipe air inflated structure untuk penampungan korban bencana c. Uji laboratorium dan ujicoba penerapan air inflated structure di lokasi rawan bencana d. Peningkatkan kecepatan dan efektivitas dalam pembuatan, pengangkutan, perakitan,
pemasangan serta pembongkaran air inflated structure
e. Peningkatkan tingkat kenyamanan termal dalam air inflated structure untuk berbagai fungsi darurat di kawasan bencana
2. METODE PENELITIAN
berjudul “Perkembangan Struktur Pneumatik Memperkaya Desain Arsitektur” (Purwanto, 2000) menyampaikan kemungkinan penerapan dan pengembangan struktur pneumatic di Indonesia, antara lain kondisi iklim di Indonesia, terutama masalah angin, bukanlah masalah yang berarti dan dapat diperhitungkan dengan perhitungan tekanan dalam struktur pneumatik. Hal-hal yang perlu dipertimbangkan dalam penggunaan struktur pneumatik di Indonesia, antara lain perilaku, kondisi sosial masyarakat Indonesia perlu ditingkatkan terutama dalam pemeliharaan bangunan. Aspek keisengan masyarakat dalam memandang dan memperlakukan bangunan/fasilitas umum sering menimbulkan kerusakan. Namun, masyarakat perlu dibiasakan dan dikenalkan dengan sistem struktur baru ini sehingga dapat belajar pada satu kondisi, bentuk, perilaku atau peradaban baru. Alain Chassagnoux dan kawan-kawan dalam “Teaching of Morphology” (Chassagnoux et.al., 2002) menjelaskan bahwa untuk mempelajari bentuk-bentuk arsitektur kontemporer yang menggunakan struktur non-konvensional. Para dosen bisa mengajak mahasiswa untuk melakukan eksperimen model sehingga mendapatkan pengalaman “membentuk” bangunan menggunakan elemen/komponen yang dirancang sendiri oleh mahasiswa. Dengan studi bentuk bangunan melalui studi geometri dan sains akan memberikan pengalaman pembentukan struktur bangunan yang sulit dilakukan dan hiperhitungkan secara matematis. Penanganan terhadap penduduk yang menjadi korban bencama alam sangat diperlukan, antara lain dalam bentuk penampungan sementara sehingga penduduk dapat merasa aman dan nyaman berada. Selama ini penanganan penampungan penduduk dilakukan dengan menggunakan bangunan-bangunan umum (misalnya gedung pertemuan, sekolah, dan lain-lain) serta tenda-tenda daruratyang kemampuan tampungnya hanya sedikit jumlahnya (antara 10 hingga 15 orang). Pembangunan tenda dan bangunan darurat sering terhambat pelaksanaannya karena keterbatasan penyediaan dan keterbatasan jumlahnya sehingga tidak seluruh penduduk korban bencana segera dapat ditampung di tempat yang aman dan nyaman. Oleh karena itu diperlukan sarana penampungan penduduk korban bencana yang dapat menampung sejumlah besar penduduk dan dapat dibangun dalam waktu yang singkat. Penggunaan bangunan air inflated structure merupakan salah satu solusi yang tepat mengingat sebuah tenda tiup berukuran 6m x 10m dapat menampung 50 orang penduduk dan perlengkapan darurat lainnya. Bangunan tenda darurat berupa air inflated structure ini diharapkan dapat mempermudah pemerintah dalam menangani masalah bencana dan akan menjadi model fasilitas penanggulangan bencana pada skala lokal (Surabaya), regional (Jawa Timur) maupun nasional bahkan pada taraf internasional yang hingga kini belum banyak dilakukan penyiapan fasilitas daurat serupa. Penyebarluasan teknologi dan perlengkapan tenda darurat menggunakan bangunan air inflated structure ini pada skala nasional akan sangat membantu pihak pemerintah dan masyarakat dimana sewaktu-waktu terjadi musibah bencana akan cepat dapat teratasi masalah penampungan penduduk korban bencana tersebut.
Tabel 1: Tahapan, Luaran, dan Indikator Capaian Penelitian
Tahapan Penelitian Luaran Indikator Capaian
2013 Perancangan, Pembuatan dan Pengujian Air Inflated Structure
Prototipe Air
Inflated Structure 1 unit Prototipe Inflated StructureAir telah diuji Lab
2014 Pengujian dan
Pengembangan Prototipe

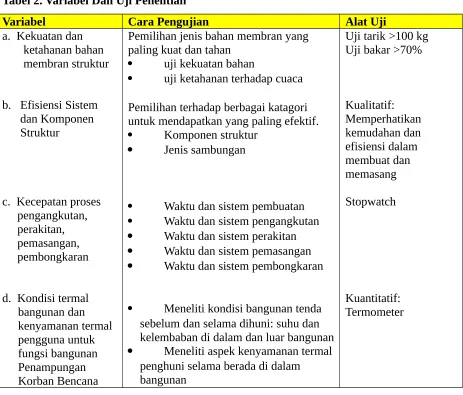

Tabel 2. Variabel Dan Uji Penelitian
Pemilihan jenis bahan membran yang paling kuat dan tahan
Meneliti kondisi bangunan tenda sebelum dan selama dihuni: suhu dan kelembaban di dalam dan luar bangunan
Meneliti aspek kenyamanan termal penghuni selama berada di dalam bangunan
Gambar 2. Pabrikasi Tenda 21 Hari
Gambar 3. Instalasi 3menit & Pemasangan 3menit
Gambar 5. Grafik Suhu Ruangan Air Inflated Structure Desember 2013 Pengujian di Lab Teknik Sipil Univ Narotama Surabaya
Gambar 6. Grafik Suhu Ruangan Air Inflated Structure Juli 2014 Pengujian di Lab Bahan Univ Merdeka Malang
Gambar 7. Grafik Suhu Ruangan Air Inflated Structure Agustus 2014 Pengujian Lapangan di Area Kantor BUMD Kab Blitar
4. KESIMPULAN
hingga 218,3 kg, daya tahan material >700C, instalasi 3menit, pemasangan 3menit dan pembongkaran 3menit serta suhu dalam ruangan <350C. Bangunan air inflated structure dapat menjadi prototipe nasional sebagai Rumah Sakit Darurat dan Sekolah Darurat. Penggunaan bahan tarpaulin dan PVC sangat fleksibel dan kuat sehingga memudahkan proses pengangkutan, pemasangan dan pembongkaran kembali di wilayah rawan bencana, dalam
packaging yang simpel dan mudah digunakan. Namun penggunaan bahan tarpaulin dan PVC pada bangunan air inflated structure memerlukan informasi atau sign agar terhindar dari bahaya kebocoran dan kebakaran akibat barang-barang yang mudah terbakar, kegiatan merokok maupun mengelas didekat area tenda
DAFTAR PUSTAKA
Arief M, Nur (2010) Gempa Bumi, Tsunami dan Mitigasinya, Jurnal Geografi Vol.7 No.1 ISSN 2085-191X, Universitas Negeri Semarang
Budiyanto, Hery (1992) Kajian dan Perancangan Bangunan dengan Konsep Struktur Pneumatik yang Ditekankan pada Aspek Teknik dan Metoda Konstruksi, Kasus Studi: Struktur Atap Pneumatik Membran Tunggal yang Ditumpu Udara pada Gedung Olah Raga, Tesis S2, Institut Teknologi Bandung
Budiyanto, Hery (2007) Ujicoba Model Dan Prototipe Tenda Pneumatik Sistem Knock Down Sebagai Bangunan Penampungan Sementara Untuk Korban Bencana, Laporan Penelitian Hibah Kompetisi A2, Teknik Arsitektur Universitas Merdeka Malang
Budiyanto, Hery (2010) Pembuatan Tenda Pneumatik Sistem Knock Down Yang Ringkas Dan Cepat Bangun Sebagai Bangunan Penampungan Sementara Untuk Korban Bencana, Laporan Penelitian Hibah Bersaing Tahun 2008-2010, Teknik Arsitektur Universitas Merdeka Malang
Chassagnoux, Alain, et.al (2002) Teaching of Morphology, International Journal of Space Structures, Vol.17 No. 2 & 3, Multi Science Publishing Ltd., Brendwood (UK)
Dent, Roger N (1971) Principles of Pneumatic Architecture. London: Elsevier Publishing Company Departemen Kesehatan, Sekretariat Jenderal (2001) Standar Minimal Penanggulangan Masalah Kesehatan Akibat Bencana dan Pengungsi, Jakarta: Pusat Penanggulangan Masalah Kesehatan
Herzog, Thomas (1976) Pneumatic Structures, a handbook for the architect and engineer. London: Crosby Lockwood Staples
Intent (2005) Membran Structures. Kortrijk: Intent Inc
Itek (2005) Air Cell Technology. Pennsylvania: Inflatable Technology-USA Inc
Kent, Rudolph (1994) Kesiapan Bencana: Program Pelatihan Manajemen Bencana. Edisi Kedua. Jakarta: UNDP
Luchsinger, Rolf H. et.al. (2004) Pressure Indicated Stability: From Pneumatic Structure to Tensairity. Article No.JBE2004025, Journal of Bionic Engineering. Vol.1. No.3, hal.141148, Jilin University -Nanling Campus, Changchun PR China
Otto, Frei (1973) Tensile Structures. Cambridge: The MIT Press
Priambodo, Arie (2009) Panduan Praktis Menghadapi Bencana. Yogyakarta: Penerbit Kanisius
Purwanto (2000) Perkembangan Struktur Pneumatik Memperkaya Desain Arsitektur. Jurnal Dimensi Vol 28 No. 1, Universitas Kristen Petra, Surabaya
Salvadori, Mario (1981) Structural Design in Architecture. New Jersey: Prentice Hall Inc Schodek, Daniel (1980) Structures. New Jersey: Prentice Hall. Inc
Sukawi (2011) Struktur Membran dalam Bangunan Bentang Lebar, Jurnal Modul Vol.11 No.1. ISSN:0853-2877, Universitas Diponegoro, Semarang
