Waktu
: 16 jam

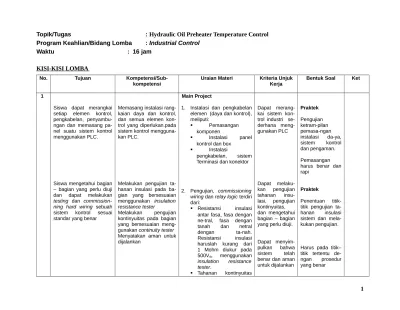

KISI-KISI LOMBA
No. Tujuan
Kompetensi/Sub-kompetensi Uraian Materi Kriteria UnjukKerja Bentuk Soal Ket
1
Siswa dapat merangkai setiap elemen kontrol, pengkabelan, penyambu-ngan dan memasang pa-nel suatu sistem kontrol menggunakan PLC.
Siswa mengetahui bagian – bagian yang perlu diuji dan dapat melakukan
testing dan commission-ning hard wiring sebuah sistem kontrol sesuai standar yang benar
Memasang instalasi rang-kaian daya dan kontrol, dan semua elemen kon-trol yang diperlukan.pada sistem kontrol mengguna-kan PLC.
Melakukan pengujian ta-hanan insulasi pada ba-gian yang bersesuaian menggunakan insulation resistance tester
Melakukan pengujian kontinyuitas pada bagian yang bersesuaian meng-gunakan continuity tester
Menyatakan aman untuk dijalankan
Main Project
1. Instalasi dan pengkabelan elemen (daya dan kontrol), meliputi:
Pemasangan komponen
Instalasi panel kontrol dan box
Instalasi
pengkabelan, sistem Terminasi dan konektor
2. Pengujian, commissioning wiring dan relay logic terdiri dari:
Resistansi insulasi antar fasa, fasa dengan ne-tral, fasa dengan 500Vdc menggunakan
insulation resistance tester.
Tahanan kontinyuitas
Dapat merang-kan pengujian tahanan insu-lasi, pengujian kontinyuitas, dan mengetahui bagian – bagian yang perlu diuji.
Dapat menyim-pulkan bahwa sistem telah benar dan aman untuk dijalankan
Praktek
Pengujian ketram-pilan pemasa-ngan instalasi da-ya, sistem kontrol dan pengaman.
Pemasangan harus benar dan rapi
Praktek
Penentuan titik-titik pengujian ta-hanan insulasi sistem dan mela-kukan pengujian.
Siswa dapat memasang
PLC dengan benar Memasang PLC danpengkabelannya
tanah Resistansi maksi-mum antara tanah utama dan titik ma-napun yang dibuat men-jadi tanah tidak lebih dari 2 Ohm diukur pada 4.5Vdc. menggunakan
continuity tester.
Resistansi beban harus memiliki resistansi mi-nimum 5 Ohm
Polaritas socket jika dilhat dari tampak depan adalah sebagai berikut:
1-ø – searah jarum jam: (L1-N)
3- ø – searah jarum jam: (L1-L2- L3-N)
Polaritas switch
dan circuit breaker
harus dalam kondisi netral ketika dinyalakan: tidak terjadi hubung singkat.
Tes tegangan titik– titik yang diukur tegangan-nya haruslah benar
Electrical safety Wiring yang benar
sesuai spesifikasi
Commissioning Identifikasi
kegagalan dan perbaikan
Testing secara
Dapat
Siswa dapat melakukan testing dan commis-sioning diagram tangga melalui personal kompu-ter dan PLC
Memperbaiki program (diagram tangga) melalui komputer dan mengamati keluarannya
lang-sung dengan lengkap
Fungsi sesuai spesifi-kasi
3. Pengkabelan dan instalasi PLC (I/O)
Pemasangan dan pe-ngawatan PLC
Pengkabelan I/O Digital dan Analog serta pemasangan terminasi
Pemisahan Daya, masukan dan keluaran digital
4. Testing dan commissioning wiring I/O dan program PLC
Komunikasi PLC dengan PC
Pengkabelan I/O sesuai dengan Address yang ditentukan
Testing dan commis-sionning diagram tang-ga
Dapat melaku-kan perbaimelaku-kan diagram tangga melalui PC
Memasang PLC dan menjalankan dengan benar
Praktek
Melakukan
testing dan
commis-sioning
diagram tangga melalui personal kompu-ter dan PLC
2
Siswa dapat merancang perangkat lunak, membu-at diagram tangga, me-nyimpan pada PLC, men-jalankan dan menguji
Merancang perangkat lu-nak
Pemrograman PLC
1. Pemrograman PLC hanya
Mengerjakan soal Input Output yang dipakai.
hasilnya. NO; NC; Transitional; Coil; Jump; Call; Set; Reset;
Instruksi matematika :
ADD; SUBTRACT; MULTIPLY; DIVIDE
Instruksi Word level :
MOVE; COMPARE; BCD; AND; OR
Instruksi dasar :
TIMER; COUNTER; REGISTER
Pengontrolan file: Peserta akan memutus-kan bagaimana menulis-kan dan menyimpan instruksi program PLC
2. Pemrograman PLC meng-gunakan Timing diagram dan diagram tangga
3. Peserta diharuskan me-nyusun daftar address I/O
dan diagram layout pada
form yang disediakan.
Mengerjakan soal perancangan timing diagram dan diagram tang-ga
b) Praktek Mengimplementsi kan program yang telah dibuat atau telah disediakan panitia
3 Perancangan Rangkaian
Siswa dapat merancang atau melakukan modifika-si yang ekonomis, akurat, dan ketepatan fungsi.
Memodifikasi program dalam bentuk diagram tangga
1. Peserta diharuskan mela-kukan design atau modi-fikasi relay logic, rangkaian
control dan/atau power
sesuai dengan komponen yang telah ditentukan dengan memperhatikan spesifikasi dan fungsi
2. Penilaian design didasar-kan pada :
Design yang ekonomis
Akurasi penggunaan simbol
Kesesuaian legenda
Akurasi design
Ketepatan Fungsi
Dapat memodifi-kasi perangkat lunak dalam format diagam tangga
Praktek
Memodifikasi pro-gram untuk mem-perbaiki kesala-han/ mengubah unjuk kerja sistem
4
Siswa dapat melakukan pelacakan kerusakan re-lay menggunakan multi-tester.
Siswa dapat mengisi form kerusakan yang dise-diakan.
Siswa dapat melakukan analisis sederhana pada terjadinya gangguan/ kerusakan dan dapat
Melakukan pelacakan kerusakan, mengisi form kerusakan, menganalisis terjadinya kerusakan
Relay Logic Fault Finding
1. Penentuan kesalahan pada Relay logic.
Peserta
diharuskan untuk
menemukan 5
kesalahan pada rang-kaian kontrol dan power supply.
Peserta diberikan dia-gram rangkaian dan diperbolehkan melihat cara kerja rangkaian sebelum dimulai.
Hanya dengan multi-tester, peserta
menjelaskan pengaruh
yang terjadi. akan melakukan testpada panel dan menulisnya dalam form
yang disediakan yang terdiri dari diagram rangkaian atau diagram fungsi
Peserta juga diharus-kan
menjelaskan pe-ngaruh dari kesalahan tersebut.
2. Spesifikasi Rangkaian Test terdiri:
Timer
Switches atau
push buttons
Relays
Contactors : dengan 2xNO dan 2xNC auxiliary contacts Sensor ON/OFF
3. Tipe kerusakan
Kemungkinan kerusakan adalah:
Timer settings Short circuit Open circuit Low insulation
resis-tance
High earth
resistance
