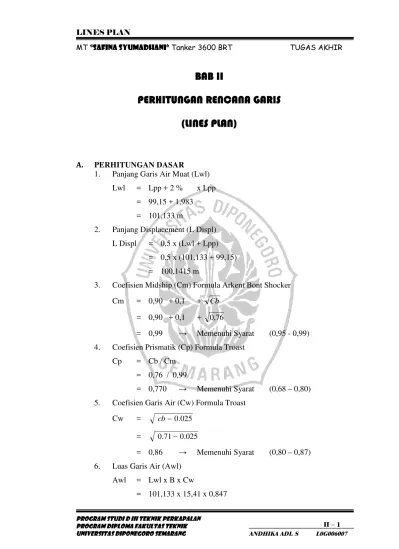

BAB II
PERHITUNGAN RENCANA GARIS
(LINES PLAN)
A. PERHITUNGAN DASAR
1. Panjang Garis Air Muat (Lwl)
Lwl = Lpp + 2 % x Lpp
= 99,15 + 1,983
= 101,133 m
2. Panjang Displacement (L Displ)
L Displ = 0,5 x (Lwl + Lpp)
= 0,5 x (101,133 + 99,15)
= 100,1415 m
3. Coefisien Midship (Cm) Formula Arkent Bont Shocker
Cm = 0,90 + 0,1 + Cb
= 0,90 + 0,1 + 0,76
= 0,99 → Memenuhi Syarat (0,95 - 0,99)
4. Coefisien Prismatik (Cp) Formula Troast
Cp = Cb / Cm
= 0,76 / 0,99
= 0,770 → Memenuhi Syarat (0,68 – 0,80)
5. Coefisien Garis Air (Cw) Formula Troast
Cw = cb-0.025
= 0.71-0.025
= 0,86 → Memenuhi Syarat (0,80 – 0,87)
6. Luas Garis Air (Awl)
Awl = Lwl x B x Cw
= 1336,101 m2
7. Luas Midship (Am)
Am = B x T x Cm
= 15,41 x 6,86 x 0,99
= 104,36 m2
8. Volume Displacement (C Displ)
V Displ = Lpp x B x T x Cb
= 99,15 x 15,41 x 6,86 x 0,76
= 7965,867 m2
9. Coefisien Prismatik Displacement (Cp Displ)
Cp Displ = Lpp / L Displ x Cp
= 99,15 / 100,1415 x 0,77
= 0,762
10. Displacement (D)
D = Vol Displx a x c
= 7965,967 x 1,025 x 1,004
B. MENENTUKAN LETAK LCB
B.1. Dengan menggunakan Cp Displacement pada grafik NSP pada Cp
Displacement = 0,70 Didapat letak titik LCB (Longitudinal Centre
Bouyancy = 0,8 % x L Displ, dimana L Displ = 101,404 m
Cp Displ = Lpp / L Displ x Cp
= 99,15 / 100,1415 x 0,770
= 0,7622
B.1.1. Letak LCB Displ menurut grafik NSP
LCB Displ = 1,8 % x L Displ
= 1,8 x 100,1415
= 1.803 m ( Di depan midship Lpp)
B.1.2. Jarak midship (O) L Displ ke FP
O Displ = 0,5 x L Displ
= 0,5 x 100,1415
= 50,07075 m
B.1.3. Jarak midship ( O ) Lpp ke FP
O Lpp = 0,5 x Lpp
= 0,5 x 99,15
= 49,58 m
B.1.4. Jarak antara midship (O) L Displ dengan midship (O) Lpp
= O Displ - O Lpp
= 50,07075 – 49,575
= 0,50 m
B.1.5. Jarak antara LCB terhadap midship (O) Lpp
= 1,803 - 0,50
= 1,303 m (Di belakang O Lpp)
B.2. Menurut diagram NSP dengan luas tiap section (Am) = 104,36 m2
No.
Ord
% % thdp
AM
FS Hasil FM Hasil
0
1
2 0
0,120
0,365
0,0000
12,5229
38,0904 1
4
2
0,000
50,091
76,181
-10
-9
-8
-0,00
-450,82
3
B.2.2. Volume Displacement
=
B.2.4. Koreksi prosentase penyimpangan LCB
=
B.2.5. Koreksi prosentase penyimpangan untuk vol. Displ
=
(Qa) berdasarkan tabel “Van Lamerent”
Dimana :
Qf = Koefisien prismatik bagian depan midship Lpp
Qa = Koefisien prismatik bagian belakang midship Lpp
e = Perbandingan jarak LCB terhadap Lpp
e = (LCB Lpp / Lpp) x 100 %
= (1,303 / 99,15) x 100 %
= 1,3142 %
Dengan rumus tersebut diatas dapat dihitung harga Qa dan Qf
dengan rumus berikut :
Qa = Qf = ± (1,4 + Q) x e
Qf = Cp + (1,4 + Q) x e

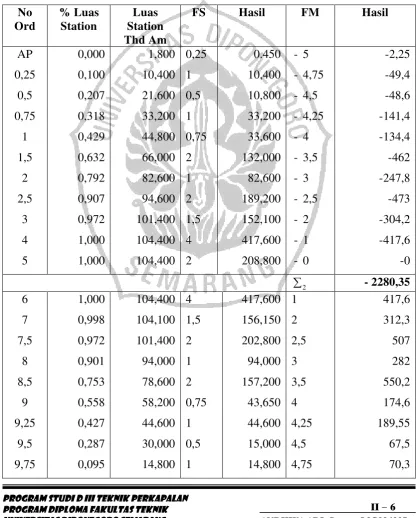

Tabel luas tiap section terhadap Am menurut Van Lamerent
FP 0,142 0 0,25 0 0 0
1
å 2416,55 å3 2571.05
1. h = L pp / 10
= 99,15 / 10
= 9,915 m
2. Volume Displacement pada Main Part
V Displ = 1/3 x Lpp / 10 x ∑1
= 1/3 x 99,15 / 10 x 2416,55
= 7986,698 m3
3. Letak LCB pada Main Part
=
1 3 2
å å + å
x 10 Lpp
= 9,915
550 , 2416
05 , 2571 35
, 2280
x
+
-= 1,193 m
4. Perhitungan pada Cant Part
No. Ord
Luas Station
FS Hasil FM Hasil
X 1,8 1 1,8 0 0
Y 0,9 4 3,6 1 3,6
A 0 1 0 2 0
1
å 5,4 å2 3,6
e =
2 Lpp -Lwl
=
2 15 , 99 133 , 101
= 0,9915 m
5. Volume Cant Part
= 1/3 x e x ∑1
= 1/3 x 0,9915 x 5,4
6. LCB Cant Part terhadap AP
7. Jarak LCB Cant Part terhadap O Lpp
= 1/2 x Lpp + LCB Cant Part
= 1/2 x 99,15 + 0,661
= 50,236 m
8. Volume Displacement total
= V Displ MP+V Displ Cp
= 7986,698 + 1,785
= 7988,482 m3
9. LCB total terhadap O Lpp
nt
B.4. Koreksi Hasil Perhitungan
a. Koreksi untuk Volume Displacement
b. Koreksi untuk prosentase penyimpangan LCB
=
Lpp
Total LCB Lpp
midship terhadap
LCB +
x 100 %
=
15 , 99
303 , 1 20 , 1
x 100 %
= 0,000997083 x 100 %
C. RENCANA BENTUK GARIS AIR
C.1. Perhitungan Besarnya Sudut Masuk (a)
Untuk menghitung besarnya sudut masuk garis air berdasarkan
Coefisien Prismatik Depan (Qf). Dimana :
Pada perhitungan penentuan letak LCB, Cp = 0,723
Dari grafik Latsiun sudut masuk = 18 o
Penyimpangan = 3
Maka besarnya sudut masuk yang diperoleh = 27 o
C.2. Perhitungan Luas Bidang Garis Air
FP 0,000 0.5 0
å
= 198 ,345a. Luas garis air pada Main Part
Aw mp = 2 x 1/3 x 10
Lpp
x ∑
= 2 x 1/3 x 10
15 , 99
x 198,345
= 1311,060
b. Rencana bentuk garis air pada Cant Part
AP = X = 4,300
1/2 AP = Y
e =1/2 x ( LWL – Lpp )
= 1/2 x ( 101,133 – 99,15 )
= 1/2 x 1,983
= 0,992
No Ord Tinggi Ord ( Y =1/2 B ) FS HASIL
0
1/2 AP
AP
0
2,150
4,300
1
4
1
0
8,6
4,3
∑ = 12,9
d. Luas garis air pada Cant Part (Awl Cp)
Awl Cp = 2 x e x å
= 2 x 0,992 x 12,9
= 25,581
e. Luas total garis air (Awl Total)
Awl tot = Luas Main Part+Luas Cant Part
= 1311,060 + 25,581
= 1336,641 m2
f. Koreksi luas garis air
=
n Perhitunga Awl
Total Awl -n Perhitunga Awl
=
641 , 1336
1336,101
-1336,641
x 100 %
=
641 , 1336
540 , 0
x 100 %
D. PERHITUNGAN RADIUS BILGA
Dimana :
B = 15,41 m
H = 7,705 m
T = 6,86 m
A = Rise Of Floor
= 0,01 x B
= 0,01 x 15,41 = 0,1541 m
R = Jari – jari Bilga
M = Titik pusat kelelngkungan bilga
D.1. Dalam Segitiga ABC
Tg α =
0,1541 7,705 BC
AB
=
Tg α = 50
α = 88,854o
β = 180° - 88,854°
β = 91,146°
θ = 91,146 / 2
= 45,573°
< α = 0,5 x α
= 0,5 x 88,854
= 44,427°
D.2. Perhitungan
D.2.1. Luas Trapesium ACED
= 1/2 B x ( B/2 ) x ( T+T-a ) = B/4 x ( 2T-a )
= 0,5 x 7,705 x ( 2 x 6,86 – 0,1541 )
= 52,263 m2
D.2.2. Luas AFHEDA
= 1/2 Luas Midship
= 1/2 x B x T x Cm (m2)
= 1/2 x 15,41 x 6,86 x 0,99
D.2.3. Luas FGHCF
= Luas trapesium ACED - Luas AFHEDA
= 52,263 – 52,179
= 0,084 m2
D.2.4. Luas FCG
Luas juring MFG = a1 / 360 x MR2
Luas juring FCG = Luas MFC - Luas juring MFG
= 0,5 R2Tg α – ( α / 360 ) x π R2
Jadi Luas ACED-Luas AFHEDA=LuasMFC-Luas juring MFG
52,263 – 52,179 = 0,5 R2 Tg 45,573° – ( 45,573°/ 360 ) x 3,14
R
0,084 = 1/2 R2 1,02 - 0,397 R2
0,084 = 0,51 R² - 0,397 R²
R2 = 0,743
E. MERENCANAKAN BENTUK BODY PLAN
1. Merencanakan bentuk body plan adalah
Merencanakan atau membuat bentuk garis air lengkung padapotongan
ordinat
2. Langkah – langkah
- Membuat empat persegi panjang dengan sisi ½ B dan T
- Pada garis air T diukurkan garis b yang besarnya = ½ luas station
dibagi T
- Dibuat persegi panjang ABCD
- Diukurkan pada garis air T garis air Y = ½ lebar garis air pada station
yang bersangkutan
- Dari titik E kita merencanakan bentuk station sedemikian sehingga
luas ODE = luas OAB letak titik O dari station – station harus
merupakan garis lengkung yang stream line
- Setelah bentuk station selesai dibuat, dilakukan pengecekan volume
displacement dari bentuk-bentuk station
- Kebenaran dari lengkung – lengkung dapat dicek dengan
menggunakan Planimeter
E.1. Rencana Bentuk Body Plan
T = 6,86 m
2 T = 13,72 m
No Ord
Y = ½ B b = Lb / 2 T Luas
Station Ap
0.25
0.5
0.75
1
1.5
2
2.5
3
4,300
4,900
5,500
5,900
6,350
6,800
7,200
7,600
7,705
0,131
0,758
1,574
2,420
3,265
4,810
6,020
6,895
7,391
1,800
10,400
21,600
33,200
44,800
66,000
82,600
94,600
4
.2. Perhitungan Koreksi Volume Displacement Rencana Body Plan
8.5
E.2.1. Volume Displacement Perhitungan
= Lpp x B x T x Cb
= 99,15 x 15,41 x 6,86 x 0,76
= 7965,867 m3
E.2.2. Volume Displacement Perencanaan
= 1/3 x (Lpp / 10) x å1
= 1/3 x (99,15 /10) x 2416,55
= 7986,69775 m3
E.2.3. Koreksi penyimpangan volume displacement body plan
F. PERHITUNGAN CHAMBER, SHEER DAN BANGUNAN ATAS
F.1. Perhitungan Chamber
Chamber = 1/50 x B
= 1/50 x 15,41
= 0,308
= 308 mm
F.1.1 Tinggi Bulwark = 1,0 m
F.2. Perhitungan Sheer
F.2.1. Bagian Buritan (Belakang)
F.2.1.1. AP = 25 (Lpp / 3 + 10)
= 25 (99,15 / 3 + 10)
= 1076,25 mm
F.2.1.2. 1/6 Lpp dari AP = 11,1 (Lpp / 3 + 10)
= 11,1 (99,15 / 3 + 10)
= 477,855 mm
F.2.1.3. 1/3 Lpp dari AP = 2,8 (Lpp / 3 + 10)
= 2,8 (99,15 / 3 + 10)
= 120,54 mm
F.2.2. Bagian Midship (Tengan) = 0 m
F.2.3. Bagian Haluan (Depan)
F.3.3.1. FP = 50 (Lpp / 3 + 10)
= 50 (99,15 / 3 + 10)
= 2152,5 mm
F.2.3.2. 1/6 Lpp dari FP = 22,2 (Lpp / 3 + 10)
= 22,2 (99,15 / 3 + 10)
= 955,71 mm
F.2.3.3. 1/3 Lpp dari FP = 5,6 (Lpp / 3 + 10)
= 5,6 (99,15 / 3 + 10)
= 241,08 mm
F.3. Bangunan Atas (Menurut Methode Varian)
F.3.1. Perhitungan Jumlah Gading
a = Lpp / 500 + 0,48
= 99,15 / 150 + 0,48
= 0,678 m
Jarak yang diambil = 0,6 m
Untuk Lpp = 99,15 m
Maka 0,60 x 156 gading = 93,6 m
Maka 0,55 x 5 gading = 2,75 m
Maka 0.56 x 5 gading = 2,8 m
166 gading = 99,15 m
F.3.2. Poop Deck (Geladak Kimbul)
Panjang Poop Deck (20 % - 30 %) Lpp
Panjang = 25 % x Lpp
= 0,25 x 99,15
= 24,7875 = 24,6 m
Sedang tinggi poop deck 2,0 s/d 2,4 m diambil 2,2 m dari main
deck bentuk disesuaikan dengan bentuk buttock line.
Jarak gading pada poop deck
Panjang poop deck = 24,6 m
0,60 x 41 gading = 24,6 m
F.3.3. Fore Castle Deck (Deck Akil)
Panjang fore castle deck (8 % - 15 %) Lpp
Panjang = 15 % x Lpp
= 0,15 x 99,15
= 14,873 = 14,55 m
Tinggi deck akil (1,9 – 2,2) diambil dari 2,2 dari main deck
Jarak gading pada fore castle dengan panjang = 11 m
0,60 x 15 gading = 9 m
0,53 x 5 gading = 2,75 m
0,50 x 5 gading = 2.8 m
14,55 m
F.3.4. Jarak Sekat Tubrukan
= 0,05 x 99,15 x 3,05
= 8,0075 m
Jarak maximum = 0,08 x Lpp x 3,05
= 0,08 x 99,15 x 3,05
= 10,982 m
Jarak sekat tubrukan =
2
10,982 8,0075+
= 9,49475 m
G. PERHITUNGAN UKURAN DAUN KEMUDI
Perhitungan ukuran daun kemudi
Perhitungan kemudi menurut BKI 2001 Vol II (hal 14 Sec. 14-1. A.3
A = C1 x C2 x C3 x C4 x
C4 = Faktor untuk rancangan type kemudi = 1, untuk kemudi dengan jet
propeller.
Koreksi luas daun kemudi (Buku Perlengkapan kapal ITS hal 51)
=
G.1. Ukuran Daun Kemudi
A = h x b Dimana: h = Tinggi daun kemudi
Menurut ketentuan perlengkapan kapal ITS halaman 53 harga
perbandingan h / b = 0,8 – 3
Diambil 2 sehingga 2 = h / b à h = 2 x b
A = h x b
A = 2 x b x b
9,500 = 2 x b2
b2 =
2 500 , 9
= 2,18 m
h = A / b Maka b = 2,18 m
= 9,500 / 2,18 h = 4,359 m
= 4,359 m
Luas bagian yang dibalansir dianjurkan < 23 % dari luas dau kemudi
A’ = 23 % x A
= 0,23 x 9,500
= 2,1850 m2
Lebar bagian yang dibalansir pada potongan sembarang horizontal
b’ = 23 % x b
= 0,23 x 2,18
= 0,501 m
Dari ukuran diatas dapat diambil ukuran daun kemudi :
à Luas daun kemudi (A) = 9,500 m2
à Luas bagian bahan air (A’) = 2,185 m2
à Tinggi daun kemudi (h’) = 4,359 m
à Lebar daun kemudi (b) = 2,180 m
à Lebar bagian balansir (b’) = 0,501 m G.2. Perhitungan Gaya Kemudi
G.2.1. Menurut BKI 2001 Vol II (hal 14-3 Sec B.1.1) tentang gaya
kemudi adalah :
CR = 132 x A x V2 x k1 x k2 x k3 x kt (N)
Dimana :
= 4,359 2 / 9,500 = 2
V = Kecepatan dinas kapal = 13,5 knot
K1 = 3
2 A +
= 3
2 2+
= 1,3333
k2 = Koefisien yang tergantung dari kapal = 1,1
k3 = 1,15 untuk kemudi dibelakang propeller
kt = 1,0 (normal)
Jadi :
CR = 132 x 9,500 x (13,5)2 x1,333 x 1,1 x 1,15 x 1,0
H. PERHITUNGAN SEPATU KEMUDI
Modulus penampang dari sepatu kemudi terhadap sumbu Z, menurut BKI
2001 Vol II hal 13 - 3
Dimana :
Bl = Gaya kemudi dalam resultan
BL = CR / 2
CR = Gaya Kemudi
CR = 385473,330 N
BL = 385473,330 / 2
= 192736,665 N
x = Jarak masing - masing irisan penampang yang bersangkutan terhadap
sumbu kemudi
x = 0,5 x L50 (x maximum)
x = L50 (x maximum), dimana :
L50 = R 3 10 Pr x
C
Dimana :
Pr = 3
10 R
10 x L
C
; L10 = Tinggi daun kemudi h = 4,359
= 3
10 x 4,359 385473,330
= 88,434 N/m
L50 = R 3 10 Pr x
C
L50 = 3
10 x 88,434
385473,330
= 4,359 m diambil 2,4 m ( 4 jarak gading )
X min = 0,5 x L50
= 0,5 x 2,4
= 1,2 m
WZ =
Perencanaan profil sepatu kemudi dengan plat dengan ukuran sebagai
I. STERN CLEARANCE
Ukuran diameter propeller ideal adalah (0,6 – 0,7) T, dimana T = Sarat kapal
Diambil 0,65 x T
D Propeller Ideal adalah
= 0,6 x T
= 0,6 x 6,86
= 4,116 m
R (Jari – jari Propeller)
= 0,5 x D Propeller
= 0,5 x 4,116
= 2,058 m
Diameter Boss Propeller
= 1/6 x D
= 1/6 x 4,116
= 0,686 m
Menurut konstruksi lambung BKI, untuk kapal baling - baling tunggal jarak
minimal antara baling – baling dengan linggi buritan menurut aturan
konstruksi BKI 2001 Vol II Sec 13 – 1 adalah sebagai berikut :
a. 0,1 x D = 0,1 x 4,116
= 0,4116 m
b. 0,009 x D = 0,09 x 4,116
= 0,37044 m
c.0,17 x D = 0,17 x 4,116
= 0,6997 m
d. 0,15 x D = 0,15 x 4,116
= 0,6174 m
e.0,18 x D = 0,18 x 4,116
= 0,7309 m
f. 0,04 x D = 0,04 x 4,116
= 0,1646 m
h. 0,35 x D = 0,35 x 4,116
= 1,4406 m
Jarak poros propeller dengan Base Line adalah
R Propeller + f + Tinggi sepatu kemudi
= 2,058 + 0,1646 + 0,28
