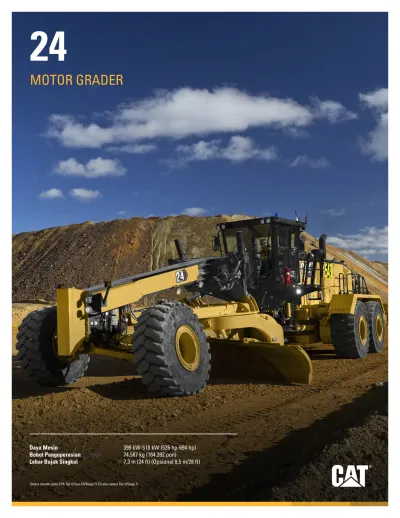

24
MOTOR GRADER
Daya Mesin 399 kW-518 kW (535 hp-694 hp)
Bobot Pengoperasian 74.567 kg (164.392 pon)
SIAP UNTUK PEKERJAAN GRADING JALAN
Motor Grader 24 Cat memungkinkan Anda memaksimalkan keuntungan dengan menciptakan jalan angkut terbaik untuk truk Anda dan menghemat biaya untuk alat berat itu sendiri.
+ LEBIH BERAT, TORSI LEBIH BESAR, DAN BAJAK SINGKAL LEBIH BESAR BERARTI LEBIH SEDIKIT LINTASAN
+ KECEPATAN GRADING KONSTAN MEMBANTU MENINGKATKAN PRODUKTIVITAS DAN MEMPERPANJANG UMUR ALAT BERAT + MENGHEMAT BIAYA DAN WAKTU PEMELIHARAAN DENGAN FITUR BARU UNTUK KEMUDAHAN SERVIS
Memaksimalkan produktivitas lokasi tambang Anda dengan grader yang bekerja lebih efektif serta menghemat waktu dan biaya dengan kemudahan servis. Motor Grader Cat® 24 baru membantu Anda menyelesaikan lebih banyak pekerjaan dalam waktu yang lebih singkat, sekaligus menjaga agar operator tetap aman dan nyaman.
CAT
®
24
BARU
Filter yang dikelompokkan, pusat cairan di permukaan tanah, dan akses yang lebih mudah menghemat 2.400 jam waktu servis selama 64.000 jam pertama masa pakai alat berat.
Komponen modular membuat pemeliharaan menjadi lebih cepat dan mudah, menghemat hingga 70 % untuk pelepasan dan pemasangan.
Biaya operasional lebih rendah hingga 7 persen daripada 24M dan hingga 16 persen lebih rendah daripada 24H.
Power train yang dirancang ulang meningkatkan masa pakai rekondisi sebesar 33 %, menghemat waktu dan uang Anda.
BIAYA PER JAM LEBIH RENDAH
JANGKAU LEBIH JAUH ANTARA TIAP REKONDISI
MENGHEMAT WAKTU SERVIS HINGGA SETAHUN
MENGHEMAT WAKTU DENGAN
KOMPONEN MODULAR
KERJAKAN LEBIH BANYAK
PRODUKTIVITAS DAN UMUR LAYANAN MAKSIMAL
DENGAN GRADER YANG LEBIH TAHAN LAMA
DAYA YANG
MENDORONG PRODUKTIVITAS
Mesin Cat C27
+ Memungkinkan operator mempertahankan kecepatan grading yang konsisten untuk produktivitas maksimum. Torsi dan kemampuan tarikan yang unggul dapat menahan peningkatan beban jangka pendek mendadak. + Memberikan peningkatan kinerja saat bekerja di dataran tinggi.
+ Fitur Daya Konsisten ke Tanah yang diaktifkan secara otomatis memberi operator daya yang mulus dan konsisten, terlepas dari suhu sekitar dan beban kerja alat berat.
FITUR YANG MELINDUNGI
INVESTASI ANDA
+ Pelindung transmisi standar memberikan perlindungan baja dari serpihan tanah.
+ Desain silinder kemudi as depan meningkatkan ketahanan, sementara perutean selang hidraulis meningkatkan keandalan. + Pelindung depan opsional memberikan perlindungan untuk as
depan Anda dari bebatuan atau serpihan lain yang dapat merusak as atau komponennya.
POWER TRAIN YANG MENJAWAB
TANTANGAN TERSULIT
Menghemat uang Anda dengan memberi Anda efisiensi dan umur panjang dalam aplikasi yang paling berat
+ Power train yang didesain ulang (dengan mesin Cat C27 dan transmisi planet 6 kecepatan) meningkatkan masa pakai rekondisi sebesar 33 % (dibandingkan dengan 24M).
+ Mode Eco standar meningkatkan penghematan bahan bakar dengan mengurangi kecepatan diam tinggi sambil mempertahankan daya. + Pengunci Diferensial Otomatis Standar membuka diferensial selama
berbelok dan mengunci kembali saat lurus untuk memudahkan pengoperasian dan meningkatkan perlindungan power train. + Perlindungan kecepatan berlebih pada mesin mencegah perpindahan
roda gigi hingga kecepatan travel yang aman dicapai.
+ Transmisi Advanced Productivity Electronic Control System (APECS) meningkatkan kinerja pemindahan gigi kecepatan, menghasilkan kenyamanan operator yang lebih baik dan peningkatan produktivitas.
INTERVAL SERVIS
LEBIH LAMA
AKSES MESIN
YANG LEBIH MUDAH
DESAIN
MODULAR BARU
Dibandingkan dengan 24M, banyak interval servis digandakan, dan power train yang didesain ulang bekerja 33 % lebih lama antara rekondisi.
Komponen utama yang bersifat modular mengurangi waktu pelepasan dan pemasangan ulang. Paket transmisi dan pendinginan dapat dilepas 70 % lebih cepat daripada di 24M. Pintu penutup mesin bergaya Perancis
menyediakan akses mudah ke mesin dan komponen di sekitarnya. Engsel barel memungkinkan pelepasan pintu dengan mudah.
PEMELIHARAAN SEDERHANA
SERVIS MUDAH BERARTI LEBIH BANYAK WAKTU AKTIF
AKSES FILTER & CAIRAN
YANG LEBIH MUDAH
PENILAIAN
YANG LEBIH MUDAH
VERIFIKASI
ELEKTRONIK
Pusat Servis Cairan di permukaan tanah menyediakan satu lokasi yang mudah diakses untuk mesin, transmisi, dan oli hidraulis dan cairan pendingin. Filter yang dikelompokkan menambah penghematan waktu servis.
Indikator LED menyala saat kompartemen cairan sudah penuh, dan sistem pemantauan Ok-untuk-Starter dan Cairan Sangat Rendah mencegah kerusakan dan keausan yang tidak perlu, melindungi investasi Anda. Selang, tali pengaman, dan port sampel cairan
semuanya berada di lokasi yang dapat diakses sehingga menghemat waktu Anda. Periksa keausan rem tanpa melepas pod rem.
15 titik pengikat yang menyediakan jangkar APD yang aman untuk pengemudi dan teknisi. Paket Bekerja di Ketinggian standar menambahkan susuran tangan dan pegangan tangan untuk keselamatan yang lebih baik lagi.
PERLINDUNGAN JATUH
TERINTEGRASI
24 dikirim pada kondisi yang siap dipasangi sistem pencegah kebakaran dengan mudah tanpa mengorbankan komponen lain. Tersedia sistem opsional yang dipasang dari pabrik dengan modul kontrol checkfire.
DAPAT DIPASANGI
PENCEGAH KEBAKARAN
Sistem kemudi sekunder, kamera pandangan belakang (kamera depan ganda opsional), lampu penutup LED, dan lainnya menjadikan 24 sistem yang lebih aman bagi pekerja Anda.
DESAIN YANG
BERFOKUS PADA KESELAMATAN
MELINDUNGI PEKERJA DAN ALAT BERAT
BEKERJA LEBIH CERDAS DAN MELINDUNGI INVESTASI ANDA
MEMBUAT JALAN YANG LEBIH BAIK DENGAN
LEBIH CEPAT
Cat Grade dengan Cross Slope standar membantu operator mempertahankan lereng jalan dengan mengontrol satu sisi bilah secara otomatis, menghasilkan jalan angkut dengan grading lebih cepat, lebih tahan lama, dan pengurasan lebih baik.
ARTIKULASI OTOMATIS
Artikulasi Otomatis Opsional memungkinkan 24 untuk mengartikulasikan secara otomatis agar sesuai dengan sudut kemudi ban depan sehingga meningkatkan kinerja.
SISTEM YANG MELINDUNGI
Berbagai sistem elektronik mulai dari verifikasi ketinggian cairan hingga batas sudut rotari memastikan grader Anda akan tahan lama.
RUANG OPERATOR
VISIBILITAS DAN KONTROL SUPERIOR
PENGOPERASIAN
YANG MUDAH
VISIBILITAS
LUAR BIASA
KONTROL NYAMAN
MUDAH DAN CANGGIH
Kenyamanan operator ditingkatkan dengan dua joystick elektro-hidraulis yang mengurangi gerakan tangan dan pergelangan tangan hingga 78 %. Pola kontrol yang intuitif dan pengangkatan bilah yang dimodulasi membuat setiap operator lebih efisien.
Layar sentuh 10 inci baru memudahkan pemantauan dan kontrol, sementara sistem HVAC berkapasitas tinggi dan kursi bersuspensi membuat operator tetap nyaman, fokus, dan produktif.
Desain kabin 24 menyediakan jarak pandang yang luar biasa, dan kaca berpemanas opsional menjaga semua jendela tetap bersih. Kamera pandangan belakang standar dan kamera depan ganda opsional memberi operator Anda kewaspadaan total.
Hemat waktu, pindahkan lebih banyak material, dan kurangi beban pada alat berat dengan bajak singkal yang membutuhkan lebih sedikit lintasan.
PINDAHKAN
LEBIH BANYAK,
RISIKO LEBIH
KECIL
ATTACHMENT OPSIONAL
Radiator Copper Grommet (CGT) mendinginkan dengan lebih efisien dan mencakup jalur terbuka untuk dilalui kotoran dan serpihan, menjadikannya sempurna untuk aplikasi suhu tinggi dan serpihan tinggi. Waktu henti berkurang dengan kemampuan untuk mengganti tiap tabung inti.
Paket platform Kabin Akses Ganda mempermudah akses, terutama bagi teknisi, yang semakin mengurangi waktu henti.
Dua pelindung lumpur, dua pelindung as depan, dan pelindung kompartemen mesin tambahan memastikan 24 Anda akan terlindungi dari serpihan di lokasi kerja.
BAJAK SINGKAL 28 FT (8,5 METER)
PLATFORM LEBIH PANJANG
DINGINKAN DAN LINDUNGI MESIN ANDA
MENJAGA INVESTASI ANDA
Pilih jumlah gaya turun yang diterapkan saat bilah dalam keadaan mengambang, memperpanjang usia bilah dan menghilangkan salju dan lumpur dari jalan dengan lebih cepat dan efisien.
SPESIFIKASI TEKNIS
Lihat cat.com untuk spesifikasi selengkapnya.
MESIN
Model Mesin Cat C27 Daya Mesin (ISO 14396) 561 kW 752 hp Volume 27,0 L 1.649,5 in3
Diameter Silinder 137,2 mm 5,4 in Langkah 152,4 mm 6,0 in Torsi Maksimum ISO 9249 3.277 N•m 2.417 lbf-ft Kemampuan Standar 50 °C 122 °F • 24 ditawarkan dengan dua variasi mesin C27. Satu memenuhi standar emisi Tier 4
Final/Stage IV (mesin Stage IV memenuhi ketentuan transisi dari peraturan emisi non-jalan raya UE) dan diwajibkan untuk negara dengan regulasi ketat. Opsi lain memiliki emisi setara dengan Tier 2/Stage II dan tersedia untuk negara dengan regulasi lebih longgar.
• Daya bersih yang diiklankan merupakan daya yang tersedia pada flywheel ketika mesin dilengkapi dengan kipas pada kecepatan minimum, sistem asupan udara, sistem pembuangan dan alternator dengan putaran mesin 1.800 rpm.
AS DEPAN DAN TANDEM
As Depan
Ketinggian ke Pusat 882 mm 34,7 in Kemiringan Roda, Kiri/Kanan 18 derajat Osilasi Total Per Sisi 32 derajat Osilasi Tandem
Depan Naik 20 derajat Depan Turun 20 derajat
BAJAK SINGKAL Lebar Standar 7,3 m 24 ft Opsional 8,5 m 28 ft Ketinggian 1.067 mm 42,0 in Ketebalan 50 mm 2,0 in Jarak Bebas Bajak Singkal dan Rotari 162 mm 6,4 in Tarikan Bilah*
Bobot Kotor Dasar Alat Berat 46.612 kg 102.762 pon Bobot Kotor Maksimum Alat Berat 50.123 kg 110.502 pon Tekanan Ke Bawah
Bobot Kotor Dasar Alat Berat 33.001 kg 72.755 pon Bobot Kotor Maksimum Alat Berat 34.014 kg 75.104 pon * Tarikan bilah dihitung pada koefisien traksi 0,9, yang sama dengan kondisi ideal
tanpa selip, dan Bobot Kotor Alat Berat.
DRAWBAR DAN ROTARI
Pergeseran Pusat Rotari
Kanan 437 mm 17,2 in Kiri 804 mm 31,7 in Pergeseran Sisi Bajak Singkal
Kanan 1.150 mm 45,3 in Kiri 970 mm 38,2 in Sudut Posisi Bilah Maksimum 59 derajat
Jangkauan Bahu Maksimum Di Luar Ban
Kanan 3.200 mm 126 in Kiri 3.175 mm 125 in Bajak singkal 8,5 m (28 ft)
Kanan 3.810 mm 150 in Kiri 3.785 mm 149 in Pengangkatan Maksimum di Atas Tanah 373 mm 14,7 in Kedalaman Potongan Maksimum 626 mm 24,6 in • Pengangkatan maksimum di atas tanah dan kedalaman potong dengan tepian
pemotong 406 mm × 60 mm (16 in × 2,4 in).
BOBOT – TIER 4/STAGE IV
Bobot – Dengan Kelengkapan Umum
Total 74.567 kg 164.392 pon Bobot – Dites Maksimum
Total 79.000 kg 174.165 pon • Untuk alat berat yang tidak dilengkapi dengan mesin emisi Tier 4 Final, kurangi
40 kg (88,2 pon) dari berat total. Bobot operasional dengan kelengkapan umum dihitung dengan tangki bahan bakar penuh, cairan pendingin, pelumas, operator, ban 29.5R29, bajak singkal 7,3 m (24 ft) dan barang yang biasa dipesan lainnya.
PENYEJUK UDARA
Sistem penyejuk udara pada alat berat ini mengandung refrigeran gas rumah kaca berfluorin R134a (Potensi Pemanasan Global = 1.430). Sistem berisi 1,6 kg refrigeran yang mengandung CO2 setara dengan 2,288 metrik ton.
PERALATAN STANDAR & OPSIONAL
Peralatan standar dan opsional dapat berbeda. Hubungi dealer Cat Anda untuk rinciannya.
RUANG OPERATOR STANDAR OPSIONAL
Sandaran lengan yang dapat disesuaikan
Penyejuk dan pemanas udara, kabin kedap suara, bertekanan 73 dB(A) ISO 6394:2008 pada kecepatan kipas 70 persen
Klakson udara
Artikulasi otomatis
Kursi bersuspensi Comfort, tertutup kain
Kursi berpemanas dan berventilasi
Penguncian implemen hidraulis
Radio Bluetooth®
Kamera pandangan belakang,
monitor khusus tambahan Struktur pencegah bahaya terguling
(ROPS/FOPS) Tampilan informasi digital layar sentuh 10 inci
PRODUK TEKNOLOGI STANDAR OPSIONAL
Cat Grade dengan Cross Slope
Penyimpanan otomatis ripper
PERALATAN STANDAR LAINNYA STANDAR OPSIONAL
Aki pengangkat bilah
Pengisian bahan bakar di permukaan tanah
Beban penyeimbang pelat pemberat
Port S•O•SSM mesin, hidraulis, transmisi,
cairan pendingin, bahan bakar
POWER TRAIN STANDAR OPSIONAL
Mesin: C27
Filter udara, ganda dengan precleaner
Kipas otomatis, isap dengan tarikan hidraulis
Paket cuaca dingin
Mengontrol ambangan variabel bilah
Diferensial, penguncian/pembukaan kunci
(auto/manual) Pengelolaan Arah Perpindahan Gigi
Starter elektrik, 24-volt
Pengisian cepat (bahan bakar, hidraulis,
transmisi, cairan pendingin) Pompa persiapan bahan bakar, elektrik
KELISTRIKAN STANDAR OPSIONAL
Alarm, cadangan
Paket lampu kerja halogen
Paket lampu kerja LED
KESELAMATAN DAN KEAMANAN STANDAR OPSIONAL
Circle drive dengan slip clutch
Dapat dipasangi pencegah kebakaran
Kamera depan (dua)
Pematian mesin dari permukaan tanah
Kemudi sekunder
BAJAK SINGKAL ROTARI DRAWBAR STANDAR OPSIONAL
Bajak singkal 7,3 m (24 ft)
Bajak singkal 8,5 m (28 ft)
Tepian Pemotong Rata
A8XQ2938-00 Nomor Perakitan: 01A (Global) Untuk informasi lebih lengkap tentang produk Cat, layanan dealer dan solusi industri, kunjungi situs web kami di www.cat.com.
Bahan dan spesifikasi dapat berubah tanpa pemberitahuan. Alat berat yang ditampilkan di foto mungkin disertai peralatan tambahan. Hubungi dealer Cat Anda untuk mengetahui pilihan yang tersedia.
