COMPANY BRIEFING VISION Menjadi Renewable Energy Company no. 1 di Indonesia

(1)

(2)

(3)

1

C

OMPANY

B

RIEFING

V

ISION

Menjadi Renewable Energy Company no. 1 di Indonesia

M

ISION

Membangun Indonesia menjadi bangsa yang Maju dan Mandiri melalui bidang Renewable Energy

C

OMPANY

V

ALUES S ● M ● A ● R ● T  Solution

Memberikan solusi yang tepat untuk setiap masalah khususnya Renewable Energy .

 Management

Bekerja secara terencana, terorganisir dan terkordinasi untuk mencapai tujuan yang sudah ditentukan.

 Accountability

Tanggung jawab, itu komitmen kami.  Renewable

Memperbaiki serta membawa perubahan dan pembaharuan terutama bidang Renewable Energy.

 Technology

Membawa dan mengaplikasikan teknologi yang terus berkembang terutama di bidang Renewable Energy.

(4)

2

O

UR

S

OLUTIONS

O

N

G

RID

R

ESIDENTIAL AND

C

OMMERCIAL

Sistem ini adalah sistem dimana listrik yang dihasilkan oleh PV digabungkan dengan jaringan listrik yang telah ada yang kemudian digunakan sebagai penghemat listrik.

Kelebihan:

 Biaya Investasi dan perawatan jauh lebih murah dibandingkan dengan sistem off grid

 Aplikasi ini cocok digunakan dimana penggunaan listrik banyak terjadi pada jam office hour.

Kekurangan:

 Pada saat matahari terbenam, sistem secara langsung akan terputus dan hanya akan menggunakan PLN sebagai pasokan listrik utama.

(5)

3

O

N

G

RID

P

ACKAGES

Beberapa type On Grid Packages yang dapat diaplikasikan di Residential maupun Commercial : Size (Wp) 2.000 4.000 6.000 8.000 10.000 Note : Untuk detail & price, hubungi kami.

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

13

O

FF

G

RID

R

ESIDENTIAL AND

C

OMMERCIAL

Sistem ini adalah sistem dimana listrik yang dihasilkan oleh PV digunakan sepenuhnya untuk kebutuhan baik siang maupun malam hari. Pada sistem ini dibutuhkan battery sebagai media penyimpan energy listrik.

Kelebihan:

 Sangat cocok untuk di aplikasikan pada area yang kekurangan atau tidak tersedia aliran listrik.

 Sistem ini juga sangat berguna bagi yang memerlukan pasokan listrik 24 jam. Kekurangan:

(16)

14

O

FF

G

RID

P

ACKAGES

Beberapa type On Grid Packages yang dapat diaplikasikan di Residential maupun Commercial : Size 2kW 48V 4kW 96V 6kW 96V 8kW 96V 10kW 120V 10kW 240V Note : Untuk detail & price, hubungi kami.

Beberapa component yang digunakan dalam On Grid Packages : Contoh : 2kW 48V

(17)

15

H

YBRID

R

ESIDENTIAL AND

C

OMMERCIAL

Sistem pembangkit listrik tenaga surya yang digabungkan dengan system pembangkit listrik yang lain yang bekerja secara prioritas.

Kelebihan

 _{Cocok untuk aplikasi di mana blackout listrik tidak ditolerir} Kekurangan

 Biaya investasi dan perawatan relative mahal dibanding dengan sistem yang lainnya

(18)

16

(19)

17

O

UR

P

RODUCTS

PV

S

OLAR

M

ODULE

M

ONO

C

RYSTALLINE

Mono crystalline adalah panel yang paling efisien, yang dapat menghasilkan daya listrik persatuan luas yang paling tinggi. Memiliki efisiensi sampai dengan 15%. Kelemahan dari panel jenis ini adalah tidak akan berfungsi baik ditempat yang cahaya mataharinya kurang, karena efisiensinya akan turun drastis dalam cuaca berawan.

Contoh Spesifikasi Teknis Mono-Crystalline :

Mono Crystalline 100wp

Cell Mono-crystalline silicon solar cells

No. of cells and connection 36 (4x9)

Weight(kg) 7.5

Dimensions (mm) (inch) 1206(47.48)x545(21.46)x30(1.18)

20GP/40GP load quantity 860/1848

Maximum power at STC (Pmax) 100W

Optimum operating voltage (Vmp) 17.2V

Optimum operating current (Imp) 5.81A

Open-circuit voltage (Voc) 21.6V

Short-circuit current (Isc) 6.52A

Operating temperature -40°C to 85°C

Max. system voltage 1000V DC

Power tolerance ±5%

(20)

18

*Untuk spesifikasi teknis yang berbeda, silahkan hubungi kami.

P

OLY

C

RYSTALLINE

Poly crystalline panel surya / surya cell yang memiliki susunan kristal secara acak. Type ini memerlukan permukaan yang lebih besar dibandingkan dengan Mono crystalline untuk menghasilkan daya listrik yang sama, akan tetapi dapat menghasilkan listrik pada saat mendung.

Contoh Spesifikasi Teknis Poly-Crystalline :

Poly Crystalline 100wp

Cell Poly-crystalline silicon solar cells

No. of cells and connection 36 (4x9)

Weight(kg) 10.4

Dimensions (mm) (inch) 1161(45.71)x670(26.38)x30(1.18)

20GP/40GP load quantity 664/1424

Maximum power at STC (Pmax) 100W

Optimum operating voltage (Vmp) 17.2V

Optimum operating current (Imp) 5.81A

Open-circuit voltage (Voc) 21.6V

Short-circuit current (Isc) 6.52A

Operating temperature -40°C to 85°C

Max. system voltage 1000V DC

(21)

19

Contoh-contoh Poly-Crystalline :

(22)

20

B

RAND

P

ARTNERS

H

IGH

Q

UALITY

I

NVERTER

Inverter adalah perangkat elektrik yang digunakan untuk mengubah arus listrik searah (DC) menjadi arus listrik bolak balik (AC). Inverter mengkonversi DC dari perangkat seperti baterai, panel surya / solar cell menjadi AC.

Penggunaan inverterdari dalam Pembangkit Listrik Tenaga Surya (PLTS) adalah untuk perangkat yang menggunakan AC (Alternating Current).

Grid Tie Inverter yang merupakan special inverter yang biasanya digunakan dalam sistem energi listrik terbarukan, yang mengubah arus listrik DC menjadi AC yang kemudian diumpankan ke jaringan listrik yang sudah ada. Grid Tie Inverter juga dikenal sebagai synchronous inverter dan perangkat ini tidak dapat berdiri sendiri, apalagi bila jaringan tenaga listriknya tidak tersedia.

Dengan adanya grid tie inverter kelebihan KWh yang diperoleh dari sistem PLTS ini bisa disalurkan kembali ke jaringan listrik PLN untuk dinikmati bersama dan sebagai penggantinya besarnya KWh yang disuplai harus dibayar PLN ke penyedia PLTS, tentunya dengan tarif yang telah disepakati sebelumnya.

Contoh Spesifikasi Teknis Inverter : Max. DC power 10350W

Max. DC voltage 1000V

Max. DC current 2x20A

Max. input short circuit current 25A

Max. inverter backfreed current to the array

(23)

21

MPPT Voltage range 250 V – 800V

Nominal DC voltage 650 V

Starting voltage 250 V

Rated output power 10000W

Max. apparent power 10000VA

Rated grid frequency 50Hz

Output current THD <3%

Maximum output current 15A

Maximum AC over current protection 17A

Maximum efficiency 98.0%

European efficiency 97.3%

Dimensions (W/H/D) mm 550/650/250

Weight 45kg

Display LCD

Standard communication method RS485/RS232

Contoh-contoh Inverter :

(24)

22

B

RAND

P

ARTNERS

B

ATTERY

AGM

B

ATTERY

Baterai AGM adalah baterai yang menggunakan mat gelas silik berserat untuk menunda elektrolit. Mat ini menyediakan kantong yang membantu dalam penggabungan gas-gas yang dihasilkan selama charging, dan membatasi jumlah dari gas hidrogen yang dihasilkan.

Contoh Spesifikasi TeknisAGM Battery :

Battery 12V 100Ah

Cells Per Unit 6

Voltage Per Unit 12

Capacity 100Ah@10hr-rate to 1.80V per cell @25°C

Weight Approx. 30.0 Kg (Tolerance ± 2%)

Max. Discharge Current 1000 A (5 sec)

Internal Resistance Approx. 5 m Ω

Operating Temperature Range

Discharge : -20°C~60°C Charge : 0°C~50°C Storage : -20°C~60°C Normal Operating Temperature

Range

25°C±5°C

Float charging Voltage 13.6 to 13.8 VDC/unit Average at 25°C Recommended Maximum Charging

Current

30A

Equalization and Cycle Service 14.6 to 14.8VDC/unit Average at 25°C

Terminal Terminal F5/F12

Container Material A.B.S UL94-HB, UL94-V0 Optional.

(25)

23 Battery-Battery AGM :

*Untuk spesifikasi yang berbeda, silahkan menghubungi kami.

G

EL

B

ATTERY

Untuk sistem panel surya, tentunya jika dengan menggunakan sistem off-grid maka kita memerlukan adanya baterai sebagai penyimpan energi listrik yang telah dihasilkan. Adalah baterai Deep Cycle merupakan baterai yang cocok untuk sistem solar cell, karena dapat discharge sejumlah arus listrik secara konstan dalam waktu yang lama. Umumnya baterai deep cycle dapat discharge sampai dengan 80% kapasitas baterai.

Dengan perencanaan kapasitas dan maintenance yang baik, baterai jenis ini dapat bertahan selama kurang lebih 10 tahun.

Baterai gelcell adalah elektrolit baterai di-gel dengan silika gel untuk mengubah cairan menjadi gel massa.

Contoh Spesifikasi TeknisGel Battery :

Battery 12V 100Ah

Cells Per Unit 6

Voltage Per Unit 12

Capacity 100Ah@20hr-rate to 1.75V per cell @25°C

Weight Approx. 30.0 Kg (Tolerance ± 2%)

Max. Discharge Current 1000 A (5 sec)

Internal Resistance Approx. 7.5 m Ω

Operating Temperature Range

Discharge : -40°C~60°C Charge : -20°C~50°C Storage : -40°C~60°C

(26)

24

Normal Operating Temperature Range

25°C±5°C

Float charging Voltage 13.6 to 13.8 VDC/unit Average at 25°C Recommended Maximum Charging

Current

20A

Equalization and Cycle Service 14.2 to 14.4VDC/unit Average at 25°C

Terminal Terminal F5/F12

Container Material A.B.S UL94-HB, UL94-V0 Optional.

Dimensions 328(L) x 172(W) x 222(H)

Contoh-contohGel Battery :

*Untuk spesifikasi yang berbeda, silahkan menghubungi kami.

(27)

25

L

IGHTING

S

OLAR

S

TREET

L

IGHT

Solar Street Light atau yang lebih dikenal dengan PJU (Penerangan Jalan Umum) adalah lampu jalan yang sangat cocok digunakan pada seperti jalan umum, perumahan, jalan tol. Solar Street Light sendiri sudah tidak lagi membutuhkan sambungan listrik dikarenakan terdapat sistem battery yang dipasangkan pada Solar Street Light itu sendiri.

Dan juga Solar Street Light menggunakan sensor otomatis yang jika matahari terbenam, maka Solar Street Light akan menyala dengan sendirinya sampai dengan matahari terbit kembali.

Berikut, beberapa package sistem Solar Street Light. Antara lain adalah :

No. Description Uom Qty 40 Watt 60 Watt 70 Watt

1 PV Module Polycrystalline Pcs 2 80Wp 100Wp 120Wp 2 Led Lamp Pcs 1 40 WDC 12/24 V, 100-120 Lm/W 60 WDC 12/24 V, 100-120 Lm/W 70 W, DC 12/24 V, 100-120 Lm/W 3 Battery Pcs 2 VRLA 12V 80AH VRLA 12V 100AH VRLA 12V 120AH

4 Solar Charge Controller Pcs 1

12/24V auto recognation, 10A 12/24V auto recognation, 10A 12/24V auto recognation, 10A 5

Hot Deep Galvanized Bracket Solar Panel With 15 (fifteen) Degree Of Tilt Angle

Pcs 1

6

9 (nine) Meters Octagonal Pole/hot deep Galvanized Round Pipe With Max Length Of Light Ornament is 2.5 Meters (Lighting Arm)

Set 1

7 Cable NYY 2x 2.5 mm2 for

solar panel to controller M 7

8 Cable NYY 2x 2.5 mm2 for

(28)

26

Berikut gambar tentang Solar Street Light :

S

OLAR

G

ARDEN

L

IGHT

Solar Garden Light adalah produk yang banyak digunakan terutama pada area taman ataupun kebun rumah, tetapi produk ini juga dapat di instal di depan rumah sebagai penerangan.

Didesain dengan sangat cantik dan ditambah teknologi yang dipasang didalamnya, membuat produk ini begitu eksklusif untuk dipasang di halaman rumah.

Produk ini tidak memerlukan lagi sambungan listrik, sama halnya dengan Solar Street Light, Solar Garden Light juga berfungsi otomatis. Jika matahari terbenam maka lampu akan menyala dan akan padam sampai matahari terbit.

Dalam hal pemasangan, produk ini dapat diinstal pada bagian tembok rumah yang pastinya terkena cahaya atau dengan menggunakan tambahan tiang sebagai sandarannya. Dan untuk perakitannya pun, produk ini sangat mudah dirakit tanpa perlu bantuan teknisi.

(29)

27

Berikut lampiran produk Solar Garden Light :

Description Led 5 Watt Led 10 Watt

Solar Panel : -Peak Power -Seal

-Life cycle

-10W Solar Panel

-Encapsulated with tempered glass

-25 years

-25W Solar Panel

-Encapsulated with tempered glass -25 years Battery : -Type -Voltage / Capacity -Life cycle -Lithium-ion batteries -3.2V / 10AH -10 years -Lithium-ion batteries -3.2V / 30AH -10 years Light Source : -Type -Power -Life cycle -LED -5W -50.000 hours -LED -10W -50.000 hours

Lamp Cover Resistance to outdoor

ultraviolet, high transmittance acrylic.

Resistance to outdoor

ultraviolet, high transmittance acrylic.

Lighting Performance Lighting for the whole night

4 – 8 continuous cloudy or foggy days backup

3 – 5 continuous rainydays backup

Lighting for the whole night 2 – 4 continuous rainydays backup

Pole Height 2,5 – 3 Meters 5 Meters

(30)

28

S

OLAR

L

AMP

Solar lamp adalah lampu yang sangat cocok digunakan sebagai penerangan diteras rumah, selain membuat rumah lebih terang, dapat mempercantik rumah serta menghemat biaya listrik dirumah. Solar lamp sangat cocok untuk daerah pedesaan maupun perkotaan yang masih kurang akan pasokan listrik serta penerangan.

Spesifikasi Solar Lamp :

Solar panel

Peak power 5V/10W solar panel

Seal Encapsulated with tempered

glass

Service life 25 years

Battery

Type Lithium-ion batteries

Voltage / Capacity 3.2V / 7AH

Service life 5 – 8 years

Light source

Type LED

Power 5W

Service life 50.000hrs

Cables 5 meters, easy to hang on rooftop

Performance Remote controller switch

(31)

29

Gambar Solar Lamp :

N

EW

M

OON

New moon adalah solar lamp jenis baru yang elegan, bentuknya stylish dan sangat cocok sebagai lampu penerang taman ataupun jalan raya. Untuk

pemasangan lampu ini tergolong cukup mudah serta tidak terlalu membutuhkan maintenance yang khusus.

Spesifikasi New Moon :

Model NM 1205 NM 2510 NM 3515 NM 4520 NM 6030

Led power 5W 10W 15W 20W 30W

Solar panel 12W 25W 35W 45W 60W

Lithium-ion LiFePO4 5.2AH 10.4AH 15.6AH 21AH 32AH

Charging by sun 6 – 10hr

PIR motion sensor 12m remote Panasonic PIR motion sensor

Luminous flux Full power mode 600lm 1200lm 1800lm 2400lm 3600lm Power saving mode 200lm 400lm 600lm 800lm 1200lm

Light spot Round

type

Round / Rectangle

Beam angle 120 Round : 120° , Rectangle : 120x60

Color temperature 5000 – 6000k

(32)

30 Working time Full power mode >10hr Power saving mode >30hr Storage temperature -20°C~+45°C Operating temperature Charging mode 0°C~+60°C Discharging mode -20°C~+60°C IP grade IP65

Suggested installing height 3 – 5m 4 – 6m 4 – 6m 5 – 7m 6 – 8m

Suggested installing space 10 – 14m 13 – 18m 13 – 18m 15 – 20m 20 – 25m

*The working time was test under summer sunny day when the solar led street light charged 8 hours later, location : North latitude : 22° East longitude : 113°.

The actual working time will be a little different as the place of installation, season, environment and direction, etc.

(33)

(34)

32

NOMO

S

OLAR

S

TREET

L

IGHT

NOMO Solar Street Light merupakan lampu yang sangat berguna untuk di jalan raya ataupun di rumah. Lampu ini memiliki karakter yang sama dengan New Moon tetapi perbedaannya terdapat pada besarnya watt lampu dimana NOMO mencapai 40watt.

(35)

33

(36)

34

DC

TIMES

50W

DC Times 50W adalah produk dengan desain yang unik, dimana baterai, controller, switch menjadi satu di dalam produk ini yang disertai dengan lampu. Produk ini dapat dikatakan sebagai mini system off grid.

(37)

35

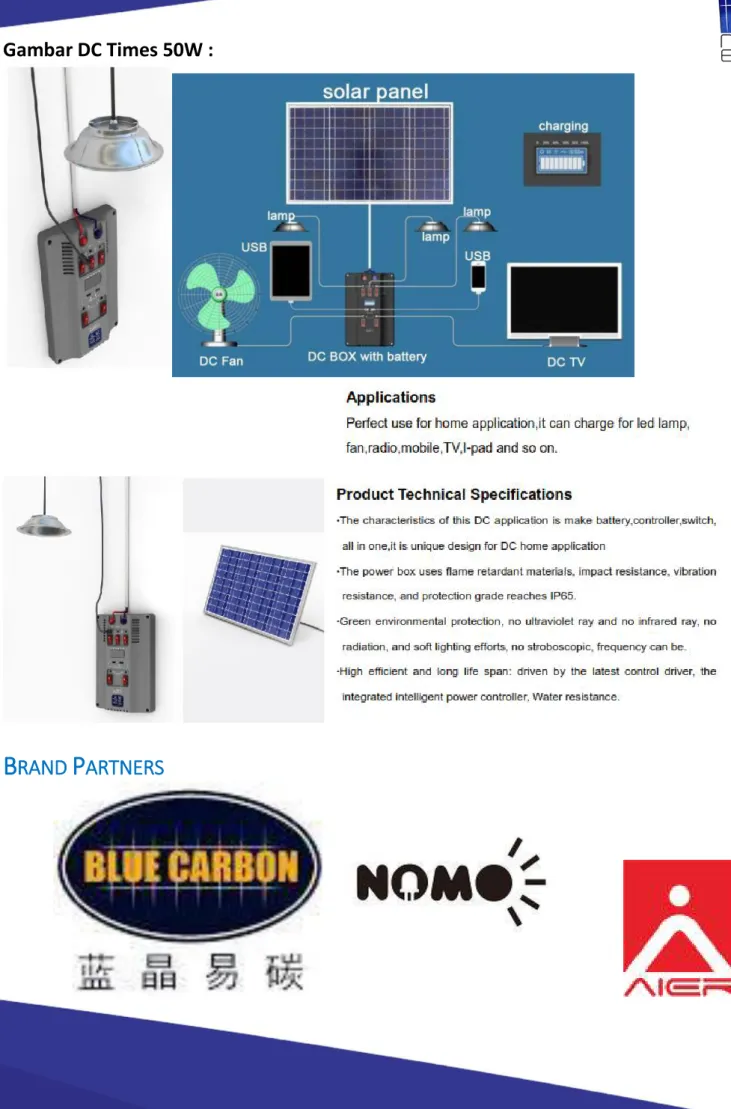

Gambar DC Times 50W :

(38)

36

Solar Water Pump

L

ORENTZ

P

UMP

Lorentz pump merupakan pompa buatan Jerman yang sudah banyak dipakai di dunia. Di Indonesia sendiri juga sudah banyak baik secara residential maupun area, telah banyak menggunakan pompa ini guna mencukupi kebutuhan akan air untuk kehidupan sehari-hari.

Lorentz pump dirancang untuk menggunakan solar panel, karenanya dapat dikatakan dengan memasang pompa ini kita dapat menghemat biaya listrik. Lorentz pump tersedia dalam beberapa tipe, diantaranya :
