Pengenalan nada pianika menggunakan segment Averaging Koefisien DFT.

(1)

INTISARI

Kebanyakan orang hanya bisa mendengarkan suatu nada dari alat musik tanpa mengetahui nada apa yang sedang dimainkan, karena kurangnya ketajaman pendengaran serta pengetahuan tentang bermusik sangat terbatas. Alat musik yang digunakan pun juga bervariasi, salah satunya alat musik tiup. Pianika adalah merupakan bagian dari banyak alat musik apabila dengan tiupan akan menghasilkan sebuah bunyi. Sistem pengenalan sangat diperlukan untuk membantu dalam mengenali nada alat musik, khususnya untuk nada dasar (C, C# D, D# E, F, F#, G, G#, A, A#, B) pada alat musik Pianika.

Sistem pengenalan nada alat musik pianika pada tugas akhir ini menggunakan Mikrofon dan komputer untuk mengoperasikannya. Mikrofon dalam penelitian ini berfungsi untuk merekam gelombang suara nada alat musik pianika. Sedangkan komputer berfungsi untuk memproses data hasil rekaman, menampilkan gelombang hasil rekaman, menampilkan spektrum frekuensi hasil dari proses DFT, mengenali nada terekam, dan menampilkan hasil nada yang dikenali.

Pada program pengenalan nada secara real time tanpa thresholding dan menggunakan thresholding mampu mengenali nada sebesar 100%. Parameter pengenalan terbaik berada pada variasi Frame blocking 128 dan Segment averaging 2. Sistem pengenalan nada alat musik pianika dengan metode fungsi korelasi sudah berhasil dibuat dan dapat bekerja dengan baik. Penampil hasil nada, spektrum frekuensi hasil DFT dan masing-masing nada mampu menampilkan data sesuai perancangan. Program pengenalan nada alat musik pianika hanya mengenali nada-nada dasar, sehingga dalam pengembangan berikutnya masih bisa dikembangkan untuk pengenalan nada yang lebih kompleks.

Kata kunci : Pianika, DFT (Discrete Fourier Transform), Fungsi Korelasi, Pengenalan

(2)

ABSTRACT

Many people only can hear the tone of musical instrument without knowing the tone is being played. The lack of hearing acuity and knowledge about music is very limited. The musical instrument is used has many varies, the one of a musical instrument is a ( C, C#, D, D#, E, F, F,# G, G#, A, A#, B) music. Pianica is a part of musical instrument, when we blow that pianica it will produce a sound. Recognition system is very needed to help in recognizing the tone of musical instrument especially fundamental tone.

Musical tone recognition system at pianika this thesis using a microphone a microphone and a computer to operate. Microphones in this study serves to record the musical tone sound waves pianica. While the computer functions to process data recording, featuring a wave of record result showing the frequency spectrum of the DFT process, recognize the tones recorded, and displays the result of a recognizable tone.

At real time program of tone recognition with and without thresholding are able to recognize the tone of 100%. The best recognition parameter can be found at frame blocking 128 variation and Segment averaging of 2. Recognition systems pianica musical tones with a correlation function method has been successfully established and can work well. The tone recognition display show the frequency spectrum of the DFT, and capable of displaying data according to the design. Musical tone recognition programs pianic a only recognize basic tones, resulting in the subsequent development can still be developed fo r the introduction of a more complex tone.

(3)

i

TUGAS AKHIR

PENGENALAN NADA PIANIKA MENGGUNAKAN

SEGMENT AVERAGING KOEFISIEN DFT

Diajukan Untuk Memenuhi Salah Satu Syarat

Memperoleh Gelar Sarjana Teknik

Program Studi Teknik Elektro

Oleh:

RESPATI AJI PAMUNGKAS

NIM :115114004

PROGRAM STUDI TEKNIK ELEKTRO

JURUSAN TEKNIK ELEKTRO

FAKULTAS SAINS DAN TEKNOLOGI

UNIVERSITAS SANATA DHARMA

YOGYAKARTA

(4)

ii

FINAL PROJECT

RECOGNITION OF PIANICA TONES USING

SEGMENT AVERAGING OF DFT COEFFICIENTS

Presented as Partial Fullfillment of The Requirements

To Obtain Sarjana Teknik Degree In Electrical Engineering Study Program

By :

RESPATI AJI PAMUNGKAS

NIM : 115114004

ELECTRICAL ENGINEERING STUDY PROGRAM

DEPARTMENT OF ELECTRICAL ENGINEERING

FACULTY OF SCIENCE AND TECHNOLOGY

SANATA DHARMA UNIVERSITY

(5)

(6)

(7)

(8)

VI

HALAMAN PERSEMBAHAN DAN MOTTO HIDUP

MOTTO :

KUNCI KESUKSESAN ADALAH

MENGALAHKAN KEMALASAN DALAM DIRI

SENDIRI

Persembahan

Karya ini ku persembahkan kepada ....

Tuhan Yesus Kristus yang selalu menyertaiku dalam

segala masalah dalam hidupku.

Bapak, Ibu danKakak-kakak yang selalu mendukungku

dalam segala hal.

(9)

(10)

viii

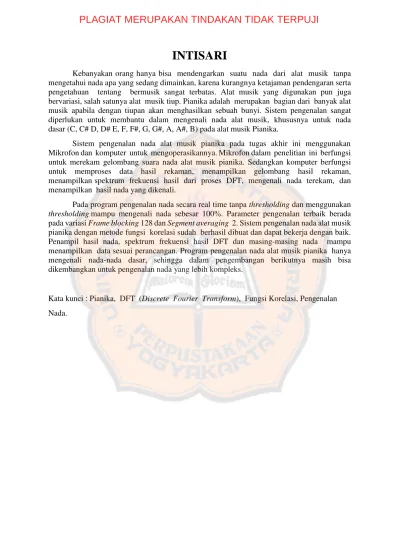

INTISARI

Kebanyakan orang hanya bisa mendengarkan suatu nada dari alat musik tanpa mengetahui nada apa yang sedang dimainkan, karena kurangnya ketajaman pendengaran serta pengetahuan tentang bermusik sangat terbatas. Alat musik yang digunakan pun juga bervariasi, salah satunya alat musik tiup. Pianika adalah merupakan bagian dari banyak alat musik apabila dengan tiupan akan menghasilkan sebuah bunyi. Sistem pengenalan sangat diperlukan untuk membantu dalam mengenali nada alat musik, khususnya untuk nada dasar (C, C# D, D# E, F, F#, G, G#, A, A#, B) pada alat musik Pianika.

Sistem pengenalan nada alat musik pianika pada tugas akhir ini menggunakan mikrofon

dan komputer untuk mengoperasikannya. Mikrofon dalam penelitian ini berfungsi untuk merekam gelombang suara nada alat musik pianika. Sedangkan komputer berfungsi untuk memproses data hasil rekaman, menampilkan gelombang hasil rekaman, menampilkan spektrum frekuensi hasil dari proses DFT, mengenali nada terekam, dan menampilkan hasil nada yang dikenali.

Pada program pengenalan nada secara real time tanpa thresholding dan menggunakan thresholding mampu mengenali nada sebesar 100%. Parameter pengenalan terbaik berada pada variasi Frame blocking 128 dan Segment averaging 2. Sistem pengenalan nada alat musik pianika dengan metode fungsi korelasi sudah berhasil dibuat dan dapat bekerja dengan baik. Penampil hasil nada, spektrum frekuensi hasil DFT, dan masing-masing nada mampu menampilkan data sesuai perancangan. Program pengenalan nada alat musik pianika hanya mengenali nada-nada dasar, sehingga dalam pengembangan berikutnya masih bisa dikembangkan untuk pengenalan nada yang lebih kompleks.

(11)

ix

ABSTRACT

Many people only can hear the tone of musical instrument without knowing the tone is being played. The lack of hearing acuity and knowledge about music is very limited. The musical instrument is used has many varies, the one of a musical instrument is a ( C, C#, D, D#, E, F, F,# G, G#, A, A#, B) music. Pianica is a part of musical instrument, when we blow that pianica it will produce a sound. Recognition system is very needed to help in recognizing the tone of musical instrument especially fundamental tone.

Musical tone recognition system at pianika this thesis using a microphone a microphone and a computer to operate. Microphones in this study serves to record the musical tone sound waves pianica. While the computer functions to process data recording, featuring a wave of record result showing the frequency spectrum of the DFT process, recognize the tones recorded, and displays the result of a recognizable tone.

At real time program of tone recognition with and without thresholding are able to recognize the tone of 100%. The best recognition parameter can be found at frame blocking 128 variation and Segment averaging of 2. Recognition systems pianica musical tones with a correlation function method has been successfully established and can work well. The tone recognition display show the frequency spectrum of the DFT, and capable of displaying data according to the design. Musical tone recognition programs pianica only recognize basic tones, resulting in the subsequent development can still be developed for the introduction of a more complex tone.

(12)

x

KATA PENGANTAR

Puji dan Syukur kepada Tuhan Yesus karena telah memberikan Berkat-Nya sehingga

penulis dapat menyelesaikan laporan tugas akhir dengan baik, dan dapat memperoleh gelar

sarjana.

Dalam penulisan tugas akhir ini, penulis menyadari bahwa tidak lepas dari seluruh

bantuan dan bimbingan dari berbagai pihak. Oleh karena itu, pada kesempatan ini penulis

mengucapkan banyak terimakasih kepada:

1. Tuhan Yesus Kristus atas berkat dan anugerah-Nya kepada penulis.

2. Dekan Fakultas Sains dan Teknologi Universitas Sanata Dharma.

3. Petrus Setyo Prabowo, S.T., M.T., selaku Ketua Program Studi Teknik Elekro Universitas

Sanata Dharma.

4. Dr. Linggo Sumarno, selaku dosen pembimbing yang dengan penuh kesabaran untuk

membimbing dalam menyelesaikan penulisan Tugas Akhir ini.

5. Wiwien Widyastuti, S.T., M.T. dan Dr. Rita Widiarti selaku dosen penguji yang telah

memberikan bimbingan, saran, dan merevisi Tugas Akhir ini.

6. Bapak dan Ibu, serta kakak-kakak yang selalu mendoakan dan membantu segala sesuatunya

sampai pencapaian menyelesaiakan studi di jenjang perkuliahan.

7. Segenap staff sekretariat, dan laboran Teknik Elektro yang telah memberikan dukungan

secara tidak langung dalam kelancaran tulisan tugas Akhir ini.

8. Teman-teman SMA ” Bella, Funny kris, Ripta, Deni, Awang, Andika, Sigit, Tio, Anggun”

yang selalu mendukung dan mendoakan dalam kelancaran penulisan Tugas Akhir ini.

9. Terimakasih kepada Funny Yunita yang slalu memberi semangat dan memberikan solusi

disetiap masalah.

10. Teman-teman main selama di jogja” mbak Anin, Deni, Ripta, Deta, Yuli, April, Ika, Norris, Eva, Garda, Anton budi, jendra, Vista, Yohana, Mas Kris” yang selalu mendukung dan menemani.

11. Terimakasih kepada teman sekelompok konsultasi pak Linggo, yang sangat membantu sekali

dalam perjalanan skripsi ini” Monica, Agnes, Anton, Yovita, Yohanes, Yugo, Evan, Heri

(13)

(14)

xii

DAFTAR ISI

Halaman

HALAMAN JUDUL

. ... i

HALAMAN PERSETUJUAN

.. ... iii

HALAMAN PENGESAHAN

. ... iv

PERNYATAAN KEASLIAN KARYA

. ... v

HALAMAN PERSEMBAHAN DAN MOTTO HIDUP

... vi

LEMBAR PERNYATAAN PERSETUJUAN PUBLIKASI KARYA

ILMIAH UNTUK KEPENTINGAN AKADEMIS

. ... vii

INTISARI

. ... viii

ABSTRACT

. ... ix

KATA PENGANTAR

. ... x

DAFTAR ISI

. ... xii

DAFTAR GAMBAR

. ... xvi

DAFTAR TABEL

………

xviii

BAB I PENDAHULUAN

1.1. Latar Belakang. ... 1

1.2. Tujuan dan Manfaat ... 2

1.3. Batasan Masalah ... 2

1.4. Metodologi Penelitian ……….. 3

BAB II DASAR TEORI

2.1. Pianika ... 4

2.2. Sampling ... 5

2.3. Normalisasi ... 5

2.4. Pemotongan Sinyal ... 6

2.5. Frame blocking... 6

2.6. Windowing ... 7

2.7. Ekstraksi ciri Dicrete Fourier Transform (DFT) ... 7

(15)

xiii

2.9 Perhitungan korelasi ... 8

BAB III PERANCANGAN

3.1. Sistem Pengenalan Nada Pianika ... 10

3.1.1. Suara Pianika... ... 11

3.1.2. Proses perekaman.... ... 11

3.1.3. Proses pengenalan nada...…. 11

3.2. Perancangan Nada Referensi ... 13

3.3. Nada Uji ... 14

3.4. Perancangan Diagram blok ... 16

3.4.1. Rekam ... 17

3.4.2. Normalisasi ... 18

3.4.3. Pemotongan Sinyal ... 20

3.4.4. Frame Blocking ... 20

3.4.5. Normalisasi 2. ... 21

3.4.6. Windowing Hamming. ... 22

3.4.7. Discrete Fourier Transform (DFT). ... 24

3.4.8. Segment averaging ... 24

3.4.9. Korelasi ... 25

3.5. Perancangan Subsistem Program... 26

3.5.1 Subsistem Sampling. ... 27

3.5.2 Subsistem pengenalan nada……….. 27

BAB IV HASIL DAN PEMBAHASAN

4.1. Pengujian Program Pengenalan Nada Pianika... 28

4.1.1. Pengenalan Nada ... 30

a. Popup Menu 1... ... 31

b. Popup Menu 2... ... 32

c. Pushbutton, axes dan static text.... 32

d. Tombol Reset………. 38

4.2. Hasil Pengujian Program Pengenalan NadaTerhadap Tingkat Pengenalan Nada Pianika ... 38

4.2.1. Pengujian Parameter Pengenalan Nada ... 39

4.2.1.1. Pengujian secara Tidak Real-Time... ... 39

(16)

xiv

a) Pengujian Tanpa Thresholding... ... 41

b) Pengujian Untuk Menentukan Batasan Nilai Korelasi……… 43

c) Pengujian Mengunakan Thresholding...…….. 46

4.3. Pengujian Dengan Nada Masukan Kencrung... ... 47

BAB V KESIMPULAN DAN SARAN

5.1. Kesimpulan ... 50

5.2. Saran ... 50

DAFTAR PUSTAKA

... 51

LAMPIRAN

LAMPIRAN 1 PERCOBAAN MENCARI SPEKTRUM FREKUENSI DARI NADA

PIANIKA DENGAN MATLAB ... L1

LAMPIRAN 2 GAMBAR SINYAL DARI HASIL SAMPLING HINGGA EKSTRAKSI

CIRI…………. ... ….…. . .... L9 LAMPIRAN 3 LISTING PROGRAM GUI MATLAB ... L14

LAMPIRAN 4 LISTING PROGRAM TIDAK REAL-TIME ... L30 LAMPIRAN 5 HASIL PERSENTASE PENGENALAN NADA SECARA REAL-TIME

(17)

xv

DAFTAR GAMBAR

Halaman

Gambar 1.1. Blok Model Perancangan... 3

Gambar 2.1. Pianika ... 4

Gambar 2.1.1 Gambar tangga nada dinaikkan setengah………... 4

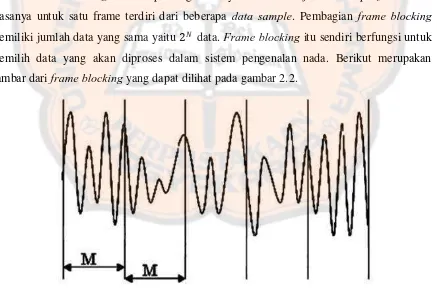

Gambar 2.2. Contoh Frame Blocking ... 6

Gambar 2.3. Segment averaging………. 8

Gambar 3.1. Blok Diagram Keseluruhan Sistem ... 10

Gambar 3.2. Proses Pengenalan Nada Pianika ... 11

Gambar 3.3. Diagram blok proses pengambilan Nada referensi. ... 14

Gambar 3.4. Diagram blok proses pengambilan Nada Uji. ... 15

Gambar 3.5. Tampilan utama program... 16

Gambar 3.6. Diagram blok keseluruhan. ... 17

Gambar 3.7. Diagram alir proses rekam. ... 18

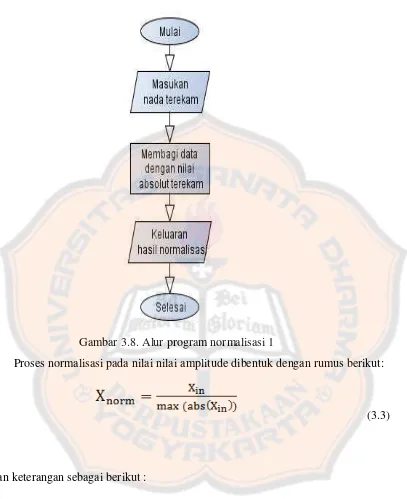

Gambar 3.8. Alur program normalisasi 1. ... 19

Gambar 3.9. Diagram alir pemotongan sinyal ... 20

Gambar 3.10. Alur program Frame blocking……….. 21

Gambar 3.11. Diagram Alir normalisasi akhir.. ... 22

Gambar 3.12. Diagram blok Windowing hamming………. 23

Gambar 3.13. Diagram Alir DFT dan Segment averaging………. 24

Gambar 3.14. Diagram Alir proses korelasi………. 25

Gambar 3.15. Diagram blok penentuan nada hasil pengenalan ... 26

Gambar 3.6. Diagram Alir Sistem Pengenalan Nada Pianika ... 25

Gambar 4.1. Tampilan program pengenalan nada pianuka ... 29

Gambar 4.2. Tampilan hasil pengenalan ... 30

Gambar 4.3. Pengaruh perubahan Segment averaging terhadap presentase keberhasilan pada frame blocking... 39

(18)

xvi

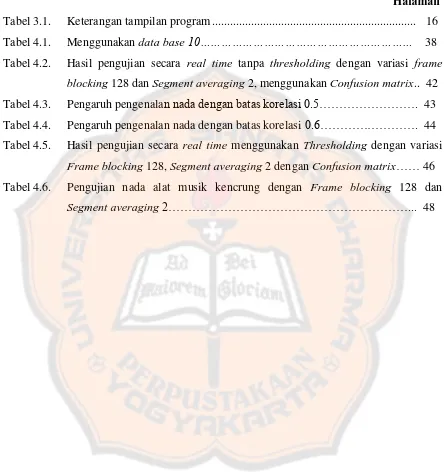

DAFTAR TABEL

Halaman

Tabel 3.1. Keterangan tampilan program ... 16

Tabel 4.1. Menggunakan data base 10……… 38 Tabel 4.2. Hasil pengujian secara real time tanpa thresholding dengan variasi frame

blocking 128 dan Segment averaging 2, menggunakan Confusion matrix.. 42 Tabel 4.3. Pengaruh pengenalan nada dengan batas korelasi 0.5………. 43

Tabel 4.4. Pengaruh pengenalan nada dengan batas korelasi 0.6………. 44

Tabel 4.5. Hasil pengujian secara real time menggunakan Thresholding dengan variasi

Frame blocking 128, Segment averaging 2 dengan Confusion matrix…… 46 Tabel 4.6. Pengujian nada alat musik kencrung dengan Frame blocking 128 dan

(19)

1

BAB I

PENDAHULUAN

1.1.

Latar Belakang

Musik adalah penghayatan isi hati manusia yang diungkapkan dalam bentuk bunyi yang

teratur dalam melodi atau ritme serta mempunyai unsur atau keselarasan yang indah[1]. Istilah

musik dikenal dari bahasa yunani yaitu musike,berasal dari kata muse-muse, yaitu Sembilan

dewa yunani dibawah dewa Apollo yang melindungi seni dan ilmu pengetahuan. Dalam

metodologi yunani konon mempunyai suatu arti sesuatu kehidupan.

Sejarah perkembangan musik tidak dapat dilepaskan dari perkembangan budaya. Musik

tidak lepas dengan adanya alat musik, musik dibagi menjadi 2 yaitu musik populer, dan musik

tradisional[2]. Musik populer contohnya pop, jazz, blus, rock, tradisional tradisional atau musik

yang hidup di masyarakat secara turun temurun.

Pada tugas akhir ini, penulis ingin membuat suatu sistem untuk mengenali nada dari alat

musik pianika. Tujuannya untuk membantu pemula yang ingin belajar memainkan pianika.

Pianika disebut juga dengan melodeon atau melodika,yaitu alat musik yang memakai bilah-bilah

nada dalam susunan khusus untuk dapat dimainkan dengan jari pemain, sementara untuk

perolehan bunyinya dengan cara ditiup.

Pada pembuatan sistem ini, penulis menemukan penelitian yang mirip mengenai

pengenalan nada pada pianika yaitu” PENGENALAN NADA ALAT MUSIK PIANIKA

MENGGUNAKAN METODE KORELASI” yang dilakukan oleh Dionysius Edwin Surya[3]. Dalam penelitian ini sistem dapat mengenali nada yang dipukul secara real time, pada penelitian sebelumnya sistem dalam mengenali nada belum secara real time[4]. Metode yang digunakan penulis yaitu metode Discrete Fourier Transform (DFT). Pembandingan nada yang dimainkan menggunakan fungsi korelasi. Dari langkah ini diperoleh korelasi yang terbesar dengan nada

database. Korelasi yang terbesar ini merupakan nada yang dimainkan dan dipilih sebagai keluaran. Peneliti memilih metode ini untuk mengembangkan pengenalan nada alat musik

(20)

1.2 Tujuan dan Manfaat

Tujuan dari penulisan tugas akhir ini adalah menghasilkan sistem pengenalan nada alat

musik pianika. Manfaat dari penelitian ini adalah sebagai alat bantu bagi masyarakat yang sedang belajar memainkan alat musik pianika supaya mengetahui nada dasar “C , C#, D, D#, E, F, F#, G, G#, A, A# dan B”.

1.3 Batasan masalah

Sistem pengolahan nada pada alat musik pianika terdiri dari hardware dan software. Fungsi dari hardware itu sendiri, yaitu untuk memasukan nada yang dimainkan pada alat musik

pianika. Sedangkan untuk software yang berada pada komputer untuk mengatur semua proses pengenalan suara yang dimainkan alat musik pianika. Pada perancangan sistem ini, penulis pada

pembuatan software komputer untuk memproses pengenalan nada suara, sedangkan untuk hardware berupa microphone yang sudah tersedia di pasaran. Penulis menetapkan beberapa batasan masalah yang dianggap perlu pada perancangan ini, yaitu sebagai berikut:

a. Nada pianika yang digunakan “ C, C#, D, D#, E, F, F#, G, G#, A, A#, dan B”. b. Hasil pengolahan secara real time.

c. Menggunakan Hamming Window, fungsi korelasi. d. Jarak antara pianika ke microphone adalah 10cm.

e. Menggunakan perangkat lunak/software matlab dalam pembuatan program. f. Menggunakan microphone JAZZ MIC 0-13.

1.4 Metode penelitian

Sistem otomatisasi pengenalan suara pada alat musik pianika, terdiri dari hardware dan

software. Hardware berfungsi untuk memasukkan suara yang dimainkan pada alat musik pianika sedangkan software pada laptop berfungsi untuk mengatur semua proses pengenalan suara yang dimainkan pada alat musik pianika.

Prinsip kerja dari sistem ini, input berupa suara yakni suara alat musik pianika. Suara ini

(21)

perancangan sistem ini, penulis fokus pada pembuatan software komputer untuk memproses pengenalan suara alat musik, sedangkan untuk hardware berupa Microphone JAZZ MIC 0-13 yang sudah tersedia di pasaran.

Langkah-langkah yang dilakukan dalam pengerjaan tugas akhir :

a. Pengupulan berbagai macam referensi

Seperti buku, jurnal dan artikel serta mempelajari teori yang mendukung dalam

penulisan tugas akhir.

b. Membuat sistem sebagai alat uji:

(i). Membuat rancangan tampilan utama pengenalan instrument alat musik menggunakan

GUI Matlab.

(ii). Merekam suara pianika yang akan digunakan sebagai database.

(iii). Membuat program secara tidak real time agar dapat mengetahui apakah program berjalan atau tidak dengan mengggunakan database dan data uji.

(iv). Membuat database sebagai suara acuan untuk merancang suatu pengenalan suara.

(v). Membuat program secara realtime.

(vi). Melakukan pengujian program secara real time dengan alat musik pianika supaya menghasilkan output sesuai yang diinginkan.

(vii). Melakukan pengujian dengan alat musik lain untuk penegas bahwa apabila dengan

alat musik selain pianika, akan menghasilkan keluaran error.

c. Analisa data dilakukan dengan meneliti pengaruh variasi DFT, Variasi Segment averaging, serta memeriksa keakuratan data terhadap hasil proses pengolahan nada, dengan cara membandingkan antara data di komputer dengan data di lapangan dan penyimpulan hasil

percobaan. Analisa data dilakukan dengan menyelidiki pengaruh variasi jumlah koefisien DFT

terhadap tingkat pengenalan nada alat musik pianika.

(22)

4

BAB II

DASAR TEORI

2.1 Pianika

Pianika merupakan bentuk miniature dari piano atau keyboard. Pianika dimainkan

dengan ditiup langsung atau memakai pipa lentur yang dihubungkan ke mulut. Alat musik

pianika biasanya digunakan untuk memainkan melodi pokok, kontra melodi dan bila

memungkinkan dapat juga untuk mengiringi lagu [5]. Pianika mempunyai dua bilahan warna tuts

yaitu warna putih dan hitam [6]. Bilahan-bilahan yang berwarna putih untuk nada-nada asli

(natural) dan yang berwarna hitam untuk memainkan nada-nada kromatis (lihat Gambar 2.1).

Dalam memainkan alat musik pianika, tangan kiri memegang pianika dan tangan kanan menekan

untuk memainkan melodi lagu, sedangkan mulut meniupnya.

Gambar 2.1. Pianika

Tangga nada kres adalah nada dasar yang dalam menentukan susunan nada dalam sebuah tangga

nada, terdapat nada yang dinaikkan setengah nada,dapat dilihat pada gambar 2.1.1.

(23)

2.2 Sampling

Sampling adalah proses pencuplikan gelombang suara yang akan menghasilkan

gelombang diskret [7]. Dalam proses sampling ada yang disebut dengan laju pencuplikan

(sampling rate). Dengan Fs adalah frekuensi sampling, sedangkan Fm adalah frekuensi tertinggi sinyal suara analog. Sampling adalah proses pengambilan sebuah sinyal terhadap waktu tertentu. Pada saat proses sampling, nilai frekuensi sampling harus diperhatikan. Frekuensi sampling merupakan laju pengambilan yang menandakan banyak pengambilan sinyal analog dalam satu detik. Nilai satuan frekuensi sampling yakni Hertz (Hz). Sampling rate menandakan berapa banyak pencuplikan gelombang analog dalam 1 detik.

Pada proses sampling, sebaiknya sampling rate memenuhi kriteria Nyquist. Kriteria Nyquist menyatakan bahwa sampling rate harus lebih besar dari 2 kali frekuensi tertinggi sinyal suara analog. Harry Nyquist dari Bell Laboratory mempelajari proses sampling dan membuat kriteria untuk menentukan laju sampling (sampling rate) minimun untuk sinyal analog kontinyu. Nilai frekuensi sampling sebaiknya tertuju pada kriteria Nyquist. Saat ini laju sampling minimum dikenal sebagai Nyquist sampling rate yang menyatakan bahwa frekuensi sampling minimal harus dua kali lebih besar dari frekuensi tertinggi dari sinyal yang disampling tersebut. Rumus pada kriteia Nyquist dapat dituliskan [8].

�

_�

≥

2

�

(2.1)

Keterangan : F_s= frekuensi sampling (Hz)

Fm = frekuensi sinyal analog (Hz)

2.3 Normalisasi

Normalisasi merupakan suatu cara untuk mengatasi jarak antara sumber suara

dengan mikrofon. Pada perekaman atau pengambilan suara ini perlu normalisasi supaya amplitudo nada saat dimainkan dapat menjadi maksimal. Proses normalisasi awal dilakukan

dengan cara membagi tiap nilai data masukanya itu nada terekam dengan nilai absolute

maksimal dari data masukan tersebut. Gambar normalisasi awal dapat dilihat pada

(24)

2.4 Pemotongan sinyal

Pemotongan sinyal merupakan proses yang berkaitan dengan ekstraksi ciri. Proses

ini bertujuan untuk memotong beberapa bagian sinyal. Dalam proses perekaman,

pemotongan sering terjadi untuk bagian awal dan akhir sinyal. Pemotongan bagian awal

dan akhir sinyal suara dimaksudkan untuk menghilangkan bagian yang tidak termasuk

bagian dari sinyal suara serta untuk mengurangi cacat sinyal akibat derau ruangan yang ikut

terekam. Sinyal yang dianggap sebagi noise tersebut berasal dari suara lingkungan sekitar atau derau pernapasan. Keberadaan sinyal tersebut akan lebih baik jika diminimalisir

dengan cara dihilangkan. Untuk proses pemotongan 1 dan 2, pada gambar L.2.3 dan L.2.4.

2.5 Frame blocking

Frame Blocking adalah pembagian sinyal suara menjadi beberapa frame dan biasanya untuk satu frame terdiri dari beberapa data sample. Pembagian frame blocking

memiliki jumlah data yang sama yaitu 2� data. Frame blocking itu sendiri berfungsi untuk memilih data yang akan diproses dalam sistem pengenalan nada. Berikut merupakan

gambar dari frame blocking yang dapat dilihat pada gambar 2.2.

(25)

2.6 Windowing

Pengenalan nada pada alat musik pianika ini, menggunakan windowing. Windowing berfungsi untuk menghilangkan discontinuitas. Terjadinya discontinuitas diakibatkan oleh

proses Frame Blocking atau Framing. Untuk mendapatkan hasil yang maksimal pada proses DFT maka sample suara yang telah dibagi menjadi beberapa frame perlu di jadikan suara kontinu dengan cara mengkalikan tiap frame windowing tertentu. Pada pengenalan nada alat musik pianika, windowing yang digunakan adalah windowing hamming. Windowing Hamming adalah salah satu dari berbagai macam jenis windowing. Hamming window merupakan window yang mempunyai sidelobe yang paling kecil dan mainlobe yang paling besar sehingga hasil dari Windowing Hamming akan lebih halus dalam menghilangkan efek discontinuitas. Untuk Windowing dapat dilihat pada Lampiran gambar L.2.7 [Persamaan Windowing Hamming]. Berikut ini merupakan persamaan windowing Hamming :

= 0.54−0.46. cos 2.�.

�−1 (2.3)

Dimana : W(n)= windowing

N= jumlah data dari sinyal

n = waktu diskrit

2.8 DFT (Discrete Fourier Transform)

DFT merupakan perluasan dari transformasi fourier yang berlaku untuk sinyal-sinyal diskrit dengan panjang yang terhingga. Untuk gambar hasil sinyal-sinyal eksraksi cirri ada

pada lampiran L.2.8. Semua sinyal periodik terbentuk dari gabungan sinyal-sinyal

sinusoidal yang menjadi satu yang dirumuskan pada persamaan sebagai berikut [10]:

�

k

=

�−₌₀1

�

− (2�/�) (2.4)

(26)

2.10 Segment averaging

Segment averaging merupakan metode untuk mengurangi jumlah data sinyal dengan data masukan disegmentasi dengan lebar segment,yang kemudian dicari

rata-ratanya pada tiap segment. Keluaran dari proses Segment averaging adalah rata-rata dari setiap segment[11]. Gambar sinyal hasil Segment averaging masukan dari Ekstraksi ciri DFT dapat dilihat pada lampiran L.15.

(2.5)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

S1 S2 S3 S4

1 2 3 4

S1 C1

5 6 7 8

S2 C2

9 10 11 12

S3 C3

13 14 15 16

S4 C4

Gambar 2.3. Segment averaging

2.11 Perhitungan Korelasi

Korelasi digunakan untuk menghitung besarnya perubahan antara dua variabel.

Korelasi ini membagi dua variabel yang satu dengan yang lainnya yang saling

berhubungan. Korelasi dirumuskan sebagai berikut [12] :

�

( , ) =

=1( − )( − )

₌₁( − )2 ₌₁( − )2

(2.6)

(27)

Dengan keterangan sebagai berikut :

= rata-rata variable data masukan

= rata-rata variable data referensi

= data masukan

= data referensi

(28)

10

BAB III

PERANCANGAN

3.1.

Sistem Pengenalan Nada Alat Musik Pianika

Sistem pengenalan nada alat musik pianika menggunakan sebuah software yang berfungsi untuk user interface, Software yang dibuat menggunakan program Matlab. Software bertujuan untuk memudahkan user saat melakuan pengenalan nada. Software ini berperan sebagai pusat proses pengenalan nada, seperti memulai perekaman hingga menampilkan hasil

nada yang dikenali.

Sistem pengenalan nada ini dilakukan secara realtime. Diperlukan beberapa komponen selain software yang digunakan dalam pengenalan nada. Diantaranya alat musik pianika sebagai sumber suara, microphone, laptop yang didalamnya terdapat soundcard. Gambar 3.1

memperlihatkan blok diagram keseluruhan dari sistem pengenalan nada pada alat musik pianika.

(29)

1.

Pianika

Sistem pengenalan nada alat musik pianika terdiri dari software pada computer yang berfungsi sebagai user interface dalam proses pengenalan. Software komputer yang dibuat dalam bentuk user interface dengan program Matlab berperan sebagai pusat pengaturan semua proses pengenalan nada alat musik pianika, seperti merekam suara nada pianika dan mengenali suara

nada yang terekam. Perekaman suara dilakukan komputer melalui mikrofon (microphone)[13] dan jalur line in pada kartu suara (SoundCard)[14]). Pada proses pengenalan nada pianika, data berupa input Wav dinormalisasi. Kemudian,data diolah melalui proses windowing untuk analisa sinyal menggunakan DFT. Untuk tahap terakhir, penyelesaian dengan fungsi korelasi digunakan

dalam sistem pengenalan nada pianika.

2.

Proses Perekaman

Proses perekaman adalah proses masuknya data nada terekam berupa sinyal digital. Saat

proses perekaman berlangsung, sinyal analog dikonversi menjadi sinyal digital dengan frekuensi

sampling yang sudah ditentukan. Sinyal digital kemudian disimpan dan digambarkan dalam sebuah plot. Data nada yang telah disimpan disebut nada terekam dan kemudian dapat diproses untuk dikenali lewat proses pengenalan nada.

3.

Proses Pengenalan Nada

Proses pengenalan nada adalah proses dimana nada terekam dikenali nadanya. Proses ini

terdiri dari subproses frame blocking, normalisasi, Windowing, DFT, perhitungan korelasi dan

penentuan. Proses pengenalan nada dapat dilihat pada Gambar 3.2.

(30)

a.

Frame blocking

Proses ini memilih data dari data nada terekam, sehingga data yang dipilih dapat mewakili semua

data pada nada terekam. Besarnya data nada terekam yang dipilih sesuai dengan nilai frame blocking yang sudah ditentukan pada program.

b.

Normalisasi

Proses ini bertujuan untuk menyetarakan amplitudo maksimum baik nada terekam dengan nada

referensi, sehingga efek dari kuat lemahnya suara yang dikeluarkan pianika tidak terlalu

mempengaruhi proses pengenalan.

c.

Pemotongan Sinyal

Fungsi proses pemotongan sinyal adalah untuk menghilangkan efek noise atau suara

lain yang ikut terekam saat proses perekaman. Hal ini diperlukan agar proses pengenalan mampu

benar-benar hanya mengenali suara nada yang diperlukan saja. Proses pemotongan sinyal akan

memotong sinyal pada bagian silence dan bagian transisi yang terletak pada awal perekaman.

d.

Windowing

Windowing merupakan perkalian antar elemen yang berfungsi untuk mengurangi efek

diskontinuitas dari sinyal digital hasil rekaman. Dalam perancangan ini penulis menggunakan

window hamming dari jenis-jenis windowing yang ada.

e.

Ekstraksi ciri DFT

Setelah melalui proses windowing, proses selanjutnya adalah penghitungan ekstraksi ciri DFT. Ektraksi ciri DFT digunakan untuk mengubah sinyal menjadi komponen frekuensi dasarnya. Pada proses DFT dilakukan proses penghitungan nilai absolut DFT dan pemotongan setengah bagian dari hasil perhitungan nilai DFT. Setelah proses ekstraksi ciri dilakukan proses

Segment averaging yang berfungsi untuk melakukan segmentasi pada data hasil ekstraksi ciri. Segment averaging merupakan metode untuk mengurangi jumlah data sinyal dengan data masukan disegmentasi dengan lebar segment, yang kemudian dicari rata-ratanya pada tiap

(31)

f.

Fungsi Korelasi

Proses ini membandingkan nada terekam dengan 12 nada referensi. Hasil dari perbandingan

yang kemudian akan digunakan dalam proses selanjutnya. Pada proses pengenalan, yang diambil

adalah jarak yang terdekat dengan nada terekam. Dalam proses ini penulis menggunakan fungsi

korelasi untuk pengenalan nada alat musik pianika.

g.

Penentuan keluaran

Penentuan keluaran adalah subproses terakhir dari proses pengenalan nada. Pada proses ini,

hasil pengenalan nada ditentukan berdasarkan nilai jarak minimum yang diperoleh setelah proses

fungsi korelasi.

h. Keluaran (Teks)

Dari penentuan nada, dapat diketahui nada yang dimainkan. Keluarannya berupa teks nada.

3.2 Perancangan Nada Referensi

Sebagai penentuan pengenalan nada alat musik pianika dibutuhkan nada acuan yang

disebut nada referensi. Nada referensi hendaknya memiliki ciri yang sudah diketahui oleh

sistem. Nada referensi diperlukan sebagai database yang nantinya akan dibandingkan dengan nada yang akan dikenali. Untuk memperoleh nada refrensi pada setiap nada yang akan dikenali

pada sistem pengenalan nada alat musik pianika, penulis mengambil 10 sampel pada setiap nada

yang akan dikenali tersebut (nada C , C# , D , D# , E , F , F# G , G# , A , A# dan B).

Pengambilan nada refrensi melalui beberapa proses. Proses pengambilan nada referensi dapat

dilihat pada Gambar 3.3. Pengambilan nada yang akan dijadikan nada referensi melalui proses

(32)

[image:32.612.99.515.77.323.2]

Gambar 3.3 Diagram blok Proses Pengambilan Nada Referensi

Proses pengambilan nada disesuaikan dengan variabel bebas pada pembuatan sistem

pengenalan nada alat musik pianika, tetapi dengan durasi dan frekuensi sampling yang sudah ditetapkan. Setelah 10 nada sampel pada setiap nada diperoleh, maka dilakukan perhitungan (3.1) untuk mendapatkan nada referensi. Digunakan hasil DFT yang telah dinormalisasi sebagai

nada sampelnya, sehingga sistem pengenalan nada alat musik pianika tidak melakukan

perhitungan kembali dalam mendapatkan nada referensi dan proses pada sistem pengenalan nada

alat musik pianika dapat berjalan lebih cepat.

Nada referensi 1 =� � � �� 1 +� � � �� 2 +..+� � � �� 10

10 (3.1)

Nada referensi yang didapat kemudian disimpan dalam fungsi yang ada dalam sistem

pengenalan nada alat musik pianika. Sehingga sewaktu-waktu nada referensi dapat dipanggil

dalam proses perhitungan korelasi yang ada dalam sistem pengenalan alat musik pianika.

3.3

Nada Uji

Nada uji merupakan nada terekam selain nada referensi. Nada uji berfungsi untuk

mengetahui DFT yang baik untuk pengenalan nada. Pengambilan nada uji sama halnya dengan

pengambilan nada referensi. Proses yang dilakukan yaitu sampling, frameblocking, normalisasi,

(33)

musik pianika, penulis mengambil 10 sample pada setiap nada yang akan digunakan, untuk menguji sistem (nada C, C#, D, D#, E, F, F# G, G#, A, A# dan B). Proses pengambilan dapat

dilihat pada Gambar 3.6. Pengambilan nada yang akan digunakan sebagai nada uji harus melalui

proses sampling.

Gambar 3.4 Diagram blok proses pengambilan nada uji

(34)

Tabel 3.1 KeteranganTampilan Program

Nama Bagian Keterangan

Tombol Rekam

Digunakan untuk mengambil suara nada alat musik pianika yang sedang dimainkan.

Tampilan Nada

Untuk menampilkan nada yang didapat setelah dilakukan proses pengenalan.

Tombol Reset

Digunakan bila ingin memulai proses pengenalan nada yang baru.

Plot Hasil Rekaman

Tampilan grafik suara hasil perekaman.

Plot Hasil DFT

Tampilan data berupa grafik data hasil DFT baik dari rekaman maupun dari 12 nada referensi.

3.4 Perancangan Diagram Blok

Dalam melakukan pengenalan nada, ada beberapa tahap yang dilalui. Gambar 3.8

[image:34.612.105.509.86.503.2]

memperlihatkan alur dari proses-proses yang dilaui dalam melakukan pengenalan nada. Pada

gambar ini memperlihatkan alur dari mulai perekaman hingga menampilkan nada yang dikenali

oleh program. pengenalan nada alat musik pianika akan dieksekusi saat user mulai menjalankan program ini. Setelah tampilan utama terlihat, proses pengujian sudah dapat dilakukan. User

pertama kali harus mengisikan parameter yang digunakan dalam pengujian pada list box”Frame blocking dan Segment averaging”. Setelah mengambil data acuan dengan menekan tombol

(35)

Gambar 3.6 Diagram blok keseluruhan.

3.4.1

Rekam

Alur program rekam dapat dilihat pada Gambar 3.9. Proses rekam suara nada alat

musik pianika bermula dari komputer menjalankan fungsi untuk merekam. Hasil yang didapat

dari proses rekam yaitu sampling. Proses sampling adalah proses pengambilan nada alat musik

pianika dengan parameter frekuensi sampling yang sudah ditentukan dalam sistem. Setelah

perekaman selesai, komputer menggambar bentuk spektrum nada terekam hasil perekaman. Nilai

frekuensi tersebut didapat melalui proses perhitungan menggunakan persamaan 2.1 berikut:

Hasil dari proses perekaman nada akan ditampilkan dalam bentuk plot atau grafik yang

terdapat pada interface GUI Matlab. Banyaknya data yang tercuplik dihitung dari persamaan berikut:

Data tercuplik = frekuensi sampling x waktu sampling (3.2)

Hasil dari sampling berupa sinyal dari data-data yang tercuplik. Mulai

Nada Pianika

Rekam

Normalisasi 1

Pemotongan Sinyal

Frame Blocking

Normalisasi 2

Windowing

DFT

Segment averaging

Selesai Perhitungan

korelasi

Penentuan hasil pengenalan

(36)

Gambar 3.7. Diagram alir Proses Rekam

3.4.2 Normalisasi awal (1)

Alur program normalisasi 1 diperlihatkan pada Gambar 3.8. Tujuan dari proses

normalisasi 1 adalah untuk menyetarakan amplitude dari data sinyal nada terekam sehingga

dapat terbentuk pada skala yang sama agar kuat atau lemahnya suara nada yang dimainkan tidak

terlalu mempengaruhi proses pengenalan nada . Dalam proses normalisasi ini, nilai-nilai data

masukan nada terekam dibagikan dengan nilai absolute maksimal dari data itu sendiri sehingga

didapatkan sinyal yang ternormalisasi untuk nada terekam.

(37)

[image:37.612.101.508.70.569.2]

Gambar 3.8. Alur program normalisasi 1

Proses normalisasi pada nilai nilai amplitude dibentuk dengan rumus berikut:

(3.3)

dengan keterangan sebagai berikut :

X_norm = hasil data sinyal normalisasi (1,2,3,…,N)

X_in = data input (1,2,3,…,N)

(38)

3.4.3 Pemotongan Sinyal

Alur program pemotongan sinyal dapat dilihat pada gambar 3.9, pemotongan sinyal

adalah proses pemotongan sinyal awal yang tidak digunakan, yang terdapat di sisi kiri atau

bagian awal sebelum sinyal nada pianika. Tujuan dari proses pemotongan ini adalah untuk

menghilangkan sinyal efek noise atau suara lain yang ikut terekam pada saat proses perekaman

agar didapatkan sinyal yang benar-benar suara nada alat musik pianika.

[image:38.612.101.510.200.559.2]

Gambar 3.9 Diagram Alir Pemotongan Sinyal.

3.4.4 Frame Blocking

Alur program frame blocking dapat dilihat pada gambar 3.10. Setelah proses pemotongan sinyal sisi kiri, maka proses selanjutnya yaitu frame blocking. Nilai frame telah ditentukan dalam program yaitu sebesar 512, nilai ini didapatkan berdasarkan penelitian-penelitian sebelumnya

(39)

memudahkan dalam perhitungan dan analisa sinyal. Data yang diambil tersebut merupakan

keluaran untuk proses frame blocking.

Gambar 3.10. Alur program Frame blocking.

3.4.5 Normalisasi akhir (2)

Data masukan yang telah melalui proses sebelumnya dibagi dengan nilai maksimal dari

frame blocking, sehingga didapatkan keluaran untuk proses normalisasi. Data dari 12 nada referensi dan data dari nada terekam digambarkan dalam bentuk sinyal. Hasil konversi

ternormalisasi kemudian dibandingkan dengan 12 nada referensi dengan menggunakan fungsi

(40)

Gambar 3.11. Diagram Alir Normalisasi Akhir.

Proses ini digunakan agar besarnya nilai amplitude dari data sinyal nada yang sudah di

Frame blocking terbentuk pada skala yang sama. Tujuannya agar pengaruh dari kuat atau

lemahnya suara nada dapat diminimalkan. Hasil dari normalisasi dirancang agar batasan nilai

amplitude puncak dari data nada tersebut bernilai 1 atau -1 dan nilai amplitude yang lainnya

menyesuaikan dengan skala tersebut. Proses normalisasi pada nilai-nilai amplitude menggunakan

persamaan 3.3.

3.4.6 Windowing Hamming

Pada proses ini masukan (hasil dari normalisasi) dikalikan dengan windowing hamming sehingga didapatkan hasil dari proses windowing. Fungsi dari proses windowing ini untuk mengurangi efek diskontinuitas saat sinyal ditransformasikan ke domain DFT.

(41)

Gambar 3.12. Diagram Blok Windowing hamming

Tahap setelah normalisasi yaitu tahap Windowing. Untuk pengelanan nada saksofon alto ini menggunakan Windowing Hamming sebagai proses selanjutnya. Fungsi dari pada proses windowing ini untuk mengurangi efek diskontinuitas saat sinyal ditransformasikan ke domain frekuensi.

Untuk mendapatkan hasil yang maksimal pada proses DFT, maka sample suara yang telah dibagi menjadi beberapa frame perlu di jadikan suara continue dengan cara mengkalikan tiap frame Windowing tertentu.. Berikut ini merupakan persamaan dari Windowing Hamming :

(3.4)

Dimana : w(n) = windowing

N = jumlah data dari sinyal

n = waktu diskrit ke-

Sinyal hasil windowing didapat dari perkalian elemen dari data windowing Hamming dan data sinyal hasil normalisasi.

Mulai

Masukan hasil normalisasi

Perkalian elemen

Keluaran hasil windowing

(42)

3.4.7 DFT

Nilai dari DFT yang diperoleh kemudian dicari nilai absolutnya. Pada proses ini diperoleh

[image:42.612.91.516.258.638.2]

keluaran hasil ekstraksi ciri berupa matriks . Diagram alir dari proses DFT diperlihatkan pada

gambar 3.13. Hasil dari proses ini kemudian ditampilkan dalam bentuk grafik

.

3.4.8 Segment averaging

Segment Averaging merupakan metode untuk mengurangi jumlah data sinyal dengan data masukan disegmentasi dengan lebar segment,yang kemudiandicari rata-ratanya pada tiap

segment.Keluaran dari proses segment averaging adalah rata-rata dari setiap segment. Diagram

alir Segment Averaging dapat dilihat pada gambar 3.15.

(43)

3.4.9 Korelasi

Pada proses ini korelasi berfungsi untuk mengetahui besarnya perubahan antara dua variable.

Fungsi ini membagi dua variable yang satu dengan lainnya saling berhubungan. Dalam hal ini

menjadi variable yang akan dibandingkan adalah data referensi atau data terekam.

(44)

Gambar 3.15 Diagram blok Penentuan Nada Hasil Pengenalan.

3.5. Perancangan Subsistem Program

Terdapat dua subsistem penting dalam sistem pengenalan nada pianika, yaitu subsistem

sampling dan subsistem pengenalan nada. Perancangan subsistem tersebut memerlukan variabel terikat, sehingga pengenalan dapat berhasil dan dengan waktu proses yang optimal. Pengujian

awal untuk mencari variabel tersebut sangat diperlukan karena dalam program tersebut memiliki

(45)

3.6. Subsistem Sampling

Dalam subsistem ini terdapat dua variabel terikat berupa frekuensi sampling dan durasi perekaman. Setelah melakukan pengujian awal, dapat disimpulkan:

a. Frekuensi sampling yang digunakan adalah 4800 Hz. (lihat lampiran) b. Durasi perekaman yang digunakan adalah 2 detik. (lihat lampiran)

3.7. Subsistem Pengenalan Nada

Subsistem ini terdiri dari tiga proses menggunakan variabel terikat yaitu proses frame blocking, windowing dan DFT. Pengujian berikutnya adalah mencari nilai-nilai yang optimal untuk proses pengenalan nada khususnya dalam subsistem pengenalan nada ini, karena subsistem

ini adalah inti dari sistem pengenalan pianika. Pencarian nilai-nilai yang optimal berpengaruh

pada unjuk kerja dalam subsistem ini.

a. Variasi DFT yang digunakan untuk mengkonversi data hasil windowing adalah 16, 32, 64, 128. Dalam subsistem pengenalan nada, data hasil DFT yang digunakan adalah data riil atau

amplitudonya.

b. Frame blocking mengambil sampel data dari data suara terekam (data yang diperoleh dalam proses sampling). Nilai variasi frame blocking sama dengan nilai variasi dari DFT.

(46)

28

BAB IV

HASIL DAN PEMBAHASAN

Program yang telah dibuat perlu dilakukan sebuah pengujian. Pengujian berguna untuk

mengetahui kinerja program tersebut dalam melakukan pengenalan nada. Pada pengujian akan

diperoleh hasil pengujian berupa data-data. Data-data hasil pengujian menunjukan program yang

telah dirancang dapat berjalan dengan baik atau tidak. Pada bab ini akan dilakukan analisa dan

pembahasan pada data hasil pengujian yang telah diperoleh.

4.1.

Program Pengujian pengenalan Nada Pianika

Perancangan program menggunakan software Matlab 7.6.0 (R2008a). Pada

pengujian program menggunakan laptop dengan spesifikasi:

Prosesor : Intel®Core™ i3 CPU @ 2.53 GHz

RAM : 4 GB

Tipe sistem : Sistem operasi 32 bit

Dalam perancangan ini, dibuat GUI agar user dengan lebih mudah menggunakan aplikasi dalam penelitian ini. Proses pengenalan suara pianika dapat dilakukan dengan menjalankan

perintah-perintah yang terdapat dalam GUI, seperti berikut :

1. Sebelum membuka tampilan program, perlu memastikan terlebih dahulu pada Current Directory sudah sesuai dengan tempat penyimpanan program yang telah dirancang. 2. Mengetikan perintah gui pada Command window untuk memunculkan tampilan program

pengenalan suara instrument musik. Setelah itu akan muncul tampilan program

(47)

Gambar 4.1 Tampilan Program Pengenalan nada pianika

3. User memilih nilai variasi frame blocking, Segment averaging dan data base yang akan digunakan terlebih dahulu sebelum melakukan pengenalan nada. Nilai variasi frame blocking yang disediakan adalah 16, 32, 64 dan 128. Nilai variasi Segment averaging yang disediakan adalah 2, 4, 8, 16, 32 dan 64 .

4. Apabila langkah 3 sudah dilakukan, user dapat memulai pengenalan nada dengan

menekan tombol “REKAM”. Hasil pengenalan nada pianika terlihat seperti pada gambar

4.4.

(48)

Gambar 4.2 Tampilan Hasil Pengenalan

5. User dapat mengulang kembali pengenalan nada dengan menekan tombol “RESET” dan mengulang kembali langkah 3 dan 4.

4.1.1

Pengenalan Nada

Untuk memulai pengenalan nada, Pengaturan yang perlu dilakukan adalah dengan

memilih nilai nilai variasi frame blocking, Segment averaging dan nilai Data base yang terdapat pada pop up menu. Setelah menentukan nilai variasi yang akan digunakan, user dapat memulai

pengenalan nada dengan menekan tombol tekan ”REKAM”. Hasil pengenalan yang ditampilkan adalah plot perekaman, plot DFT, dan nada yang berhasil dikenali. User dapat mengulang

(49)

a. PopUp Menu 1
