PENENTUAN SPESIFIKASI GENERATOR SET 275 kVA

UNTUK DESAIN DASAR PABRIK YELLOW CAKE

Edy Karyanta dan Yan Bony Marsahala

PRPN – BATAN, Kawasan Puspiptek, Gedung 71, Tangerang Selatan, 15310

ABSTRAK

PENENTUAN SPESIFIKASI GENERATOR SET 275 kVA UNTUK DISAIN DASAR

PABRIK YELLOW CAKE

.

Penentuan spesifikasi generetor set untuk desain basic pabrik

yellow cake telah dilakukan. Suatu rencana untuk mendirikan pabrik yellow cake disusun

melalui tahapan disain dasar (basic design). Tahap basic design meliputi electrical basic

design, diantaranya Electrical Individual Specification yang didalamnya termasuk

spesifikasi generator disel set. Makalah ini dibuat dengan tujuan untuk menentukan

spesifikasi generator disel set. Metode yang dilakukan untuk membuat spesifikasi

generator disel set adalah dengan mengumpulkan berbagai informasi seperti spesifikasi

umum kelistrikan, desain generator, desain mesin disel, kondisi lapangan, syarat desain,

syarat konstruksi dan cara pengoperasian. Kumpulan dari berbagai informasi tersebut

disusun menjadi suatu dokumen spesifikasi generator set. Hasil spesifikasi menunjukkan

batas desain generator disel set seperti: kode dan standard, kondisi lapangan, syarat

desain dan konstruksi, cara pengoperasian, desain generator, kelistrikan dan mesin disel.

Kata kunci: Spesifikasi, generator set, pabrik yellow cake, desain

ABSTRACT

DETERMINATION OF 275 kVA GENERATOR SET SPECIFICATIONS FOR BASIC

DESIGN OF YELLOW CAKE PLANT. Determination of 275 kVA generetor set

specification for basic design of yellow cake plant has been done . A plan to construck a

yellow cake plant was established through the basic design stages. The basic design

stage includes also the basic electrical design, including electrical individual specification

especially generator set specification. This paper focusses on determining the generator

set specification. The method consist of collecting a variety of information such as

general electrical specifications, design generators , diesel engine design, field conditions,

terms of the design, construction and the operation conditions . These colections are

compiled into a document of generator set specification. The results showed the limits of

the design for specifications of generator set such as codes and standards, field

conditions, design and construction requirements, method of operation, design generator,

electrical and diesel engines .

(2)

1. PENDAHULUAN

Fosfat diketahui secara luas sebagai sumber uranium sekunder. Uranium dari asam

fosfat diperkirakan dapat memenuhi kebutuhan selama 440 tahun dibandingkan dengan

sumber batuan uranium yang telah diketahui hanya berumur 86 tahun.

Pengambilan uranium dari asam fosfat sangat penting untuk konservasi sumber

daya uranium. Pemisahan uranium dari asam fosfat penting untuk dilakukan, mengingat

uranium merupakan bahan bakar pembangkit energi nuklir. Pemisahan uranium dari

asam fosfat yang terkandung di dalam pupuk juga berfungsi dan bertujuan untuk

pengendalian uranium ke lingkungan termasuk ke rantai makanan. Uranium dari bijih

fosfat dilakukan dengan proses ekstraksi yang akan menghasilkan yellow cake yaitu

uranium dalam bentuk oksida U

3

O

8

.[1]

Rencana untuk mendirikan pabrik yellow cake dari asam fosfat disusun melalui

beberapa tahapan sebagai berikut: tahapan preliminary (conseptual design), tahapan

disain dasar (basic design), tahapan disain rinci (detail design), tahapan procurement,

tahapan konstruksi, tahapan comissioning dan operasi. Tahapan conseptual design telah

dilakukan pada tahun 2011 dan tahapan basic design telah dilakukan pada tahun 2012.

Salah satu tahapan basic design di bidang kelistrikan adalah penyusunan Electrical

Individual Specification yang didalamnya termasuk spesifikasi Generator Set. Makalah ini

dibuat dengan tujuan untuk menentukan spesifikasi Generator Set.

Permintan desain dan konstruksi generator set seperti disebutkan dalam dokumen

spesifikasi umum kelistrikan desain dasar pabrik yellow cake adalah sebagai berikut:

a. Genset sebagai penyedia daya listrik darurat yang bekerja hanya apabila penyedia

daya utama dari PLN mengalami gangguan.

b. Spesifikasi umum genset dengan kapasitas 275 kVA, tegangan 380/220 volt +- 5%,

frekuensi 50 Hz, 0,8 lag pada putaran rotor 1500 rpm.

c. Genset dapat dioperasikan selama 1 sampai 8 jam pada keadaan darurat.

d. Sistem operasi interlok antara genset dan PLN dilakukan secara otomatis.

e. Sistem penyalaan genset secara elektrik dengan motor listrik dan dilakukan secara

otomatis.

f. Sistem bahan bakar terdiri dari beberapa tanki, pompa dan monitor level yang

menyediakan pasokan bahan bakar untuk operasi selama 8 jam.

g. Sistem pendingin disel dengan menggunakan pendingin air daur ulang.

h. Genset dirancang untuk menyediakan daya listrik yang handal sehingga hanya

beberapa sinyal gangguan yang dapat menyebabkan genset trip.

(3)

i. Pengoperasian genset diatur dari panel kontrol untuk keselamatan dan kemudahan

pengoperasian.[2]

Dengan permintaan desain dan konstruksi dan beberapa masukan seperti: beban

total, deain generator, desain mesin disel, code dan standar, kondisi lapangan dan cara

pengoperasian maka diharapkan dapat tersusun spesifikasi genset untuk desain dasar

pabrik yellow cake.

2. TEORI

Ketika terjadi pemadaman catu daya utama dari Pembangkit Listrik Negara (PLN)

maka dibutuhkan pasokan daya cadangan listrik. Pada kondisi tersebut generator set atau

dapat disebut genset diharapkan dapat mamasok tenaga listrik terutama untuk

beban-beban prioritas. Genset sering digunakan oleh industri yang membutuhkan sumber daya

yang mantap dan handal dengan tingkat kehandalan pasokan daya listrik yang tinggi.

Suatu mesin disel generator set terdiri dari:

1. Penggerak mula, dalam hal ini mesin disel.

2. Generator listrik.

3. Peralatan pengontrol, antara lain terdiri dari AMF (Automatic Main Failure) dan ATS

(Automatic Transfer Switch) dan sistem pengaman daya listrik.

Ditinjau dari cara memperoleh energi termalnya mesin disel termasuk mesin dengan

pembakaran dalam atau disebut dengan motor bakar. Untuk membangkitkan listrik,

sebuah mesin disel dihubungkan dengan generator dalam satu poros yaitu poros dari

mesin disel dikopel dengan poros generator listrik. Gambar 1 menunjukan bagian-bagian

utama Generator Disel Set.

(4)

Gambar 1. Bagian-bagian utama Generator Set [3]

Generator listrik adalah mesin yang dapat mengubah tenaga mekanis menjadi

tenaga listrik melalui proses induksi elektromagnetik. Generator ini memperoleh energi

mekanis dari penggerak mula yaitu mesin disel.

Keuntungan pemakaian mesin disel sebagai penggerak mula adalah disain dan

instalasi sederhana, auxilary equipment atau peralatan bantu sederhana dan waktu

pembebanan relatif singkat. Sedangkan kerugian pemakaian mesin disel sebagai

penggerak mula adalah mesin sangat berat dan besar, starting awal berat karena

kompresinya tinggi dan bahan bakar relatif lebih mahal.

Untuk menjaga kestabilan daya listrik dan keselamatan, generator set dilengkapi

dengan peralatan pengontrol seperti:

a. AMF (Automatic Main Failure) dan ATS (Automatic Transfer Switch).

b. Aoutomatic Voltage Regulator (AVR), relai differensial.

c. Relay daya balik.

d. Circuit Breaker (CB)

e. Sekering.

AMF berfungsi untuk menghidupkan atau mematikan genset secara otomatis

sedangkan ATS mengendalikan transfer Circuit Breaker (CB) dari catu daya utama (PLN)

ke catu daya genset dan sebaliknya. Relay differensial bekerja atas dasar perbandingan

tegangan atau perbandingan arus, yaitu besarnya arus sebelum lilitan stator dengan arus

yang mengalir ke beban. Relay daya balik berfungsi untuk mendeteksi aliran daya aktif

Mesin Disel

Generator Listrik Peralatan Pengontrol

(5)

yang masuk ke arah generator. Circuit breaker berfungsi untuk membatasi arus listrik dan

sekering berfungsi untuk memutus arus listrik apabila ada gangguan hubung singkat [4].

3. TATAKERJA

Untuk memenuhi permintaan desain maka spesifikasi generator set dibuat dengan

tahapan seperti terlihat pada diagram alir Gambar 2.

Pada diagram alir dapat dilihat urutan pembuatan spesifikasi generator set. Dimulai

dari permintaan desain pada spesifikasi umum kelistrikan yang diperoleh dari dokumen

Spesifikasi Umum Kelistrikan. Kemudian spesifikasi generator set dapat disusun

berdasarkan total daya listrik yang diperlukan, kode dan standard, kondisi lapangan,

syarat disain dan konstruksi, cara pengoperasian, disain generator, disain mesin disel,

sistim baterai dan sistem pasokan bahan bakar.

(6)

4. HASIL DAN PEMBAHASAN

1. Kode dan Standard

Pada spesifikasi umum kelistrikan untuk disain pabrik yellow cake dari uranium hasil

samping pabrik asam fospat disebutkan antara lain standard utama yang digunakan

adalah Persyaratan Umum Instalasi Listrik (PUIL) 2000 dan IEC (International

Electrotechnical Commission), yang secara khusus merujuk pada IEC 60364 tentang

instalasi listrik untuk gedung. Standard lain yang secara spesifik harus digunakan

sebagai acuan misalnya: ISO 10816-1 tentang vibrasi peralatan mesin berputar [2].

2. Kondisi Lapangan

2.1. Kondisi lingkungan

Lokasi pabrik yellow cake dipilih pada suatu tempat yang tidak terlalu jauh

dari pantai dengan asumsi bahwa altitude kurang dari 100 meter di atas

pemukaan laut dan kondisi atmosfir darat dan tropis. Temperatur udara

diasumsikan maksimum 40°C, temperatur udara minimum 18°C,

kelembaban relatif maksimum 95%.

2.2. Klasifikasi area

Generator set harus ditempatkan pada area yang aman yaitu tidak mudah

terbakar dan pada lokasi yang aman dari banjir.

2.3. Kondisi operasi

Genset akan ditempatkan dan dioperasikan di dalam ruangan. Genset

didisain untuk beroperasi sebagai unit berdiri sendiri dan melakukan

pengisian sendiri. Genset didisain untuk pelayanan berkesinambungan,

jenis duty S1 (Continuous running duty) sesuai IEC 60034-1, pada daya

dasar dan pada kondisi lapangan yang terburuk.

2.4. Kelistrikan

Kondisi kelistrikan didesain sesuai dengan kondisi kelistrikan nasional

indonesia yaitu pada tegangan masuk ke transformator 20 kV, 3 phase pada

frekuensi 50 Hz. Keluaran dari transformator dan genset mempunyai

tegangan 380 V ± 5 % - 3 phase, frekuensi 50 Hz ± 2 % dengan

pembumian solid. Kapasitas generator set untuk keperluan pabrik yellow

cake ini diperkirakan sebesar 275 kVA. Daftar beban dapat dilihat pada

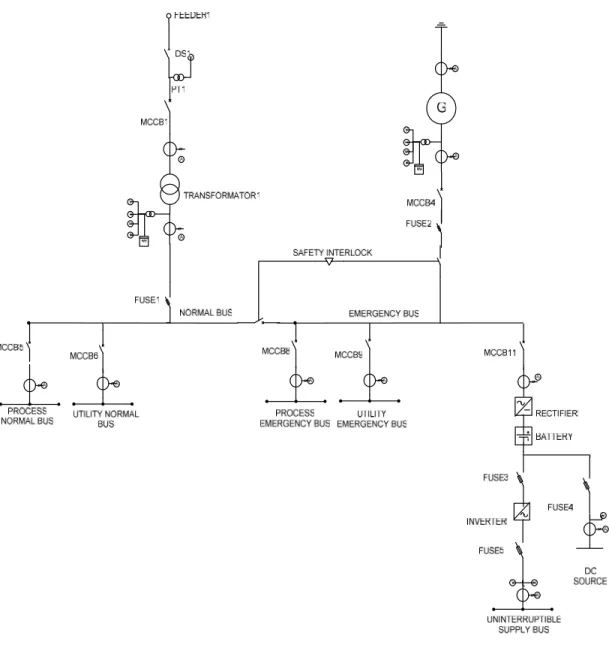

Tabel 1. Single line diagram desain basic pabrik yellow cake dapat dilihat

pada Gambar 2. Pada gambar single line diagram dapat dilihat bahwa

penyediaan daya listrik terbagi menjadi dua jenis yaitu pasokan penyaluran

(7)

daya normal dan penyaluran daya emergensi. Penyaluran daya normal yaitu

penyaluran daya yang berasal dari PLN sedangkan penyaluran daya

emergensi berasal dari genset. Dalam perencanaan single line diagram ini

hanya terbatas pada beban dari bagian proses dan bagian utilitas

sedangkan beban-beban lain misalnya dari bagian mekanik, sipil dan

instrumentasi belum dimasukkan. Pembatasan ini dilakukan karena

cakupan dari kegiatan desain dasar pabrik yellow cake bidang elektrik

hanya terbatas pada beban proses dan utilitas.

(8)

Tabel 1. Daftar beban.

No. Menuju Daya Beban (Hp) Pelayanan Operasi C/I/S Daya Operasional Aman (HP) 1,2 c Motor Tersedia (HP) -Motor Tersedia (W) f*746 Motor Tersedia (kVA) g/j Faktor Beban c/f COS PHI a b c d e f g h i j 1 Ekstraction Unit I (MS-01) 12.00 C 14.40 15.00 11190.0 0 13.01 0.80 0.86 2 Stripping Unit (MS-02) 12.00 C 14.40 15.00 11190.0 0 13.01 0.80 0.86 3 Scrubbing Unit (MS-04) 3.00 C 3.60 5.00 3730.00 4.34 0.60 0.86 4 Storage Tank (T-01) 0.00 - 0.00 0.00 0.00 0.00 0.00 0.86 5 Oxidation Tank I (T-02) 15.00 C 18.00 20.00 14920.0 0 17.35 0.75 0.86 6 "Tangki Pengenceran Umpan" (T-03) 15.00 C 18.00 20.00 14920.0 0 17.35 0.75 0.86 7 Oxidation Tank II (T-04) 5.00 C 6.00 7.50 5595.00 6.51 0.67 0.86 8 Fe Reductor Tank (T-06) 15.00 C 18.00 20.00 14920.0 0 17.35 0.75 0.86 9 Solvent Tank I (T-07) 30.00 C 36.00 40.00 29840.0 0 34.70 0.75 0.86 10 Solvent Tank II (T-08) 7.50 C 9.00 10.00 7460.00 8.67 0.75 0.86 11 Hopper Tank (T-09) 0.00 - 0.00 0.00 0.00 0.00 0.86 12 Cooler (HE-01) 0.00 - 0.00 0.00 0.00 0.00 0.86 13 Acid Clarifier (F-01) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 14 Centrifuge Filter (F-02) 6.00 C 7.20 7.50 5595.00 6.51 0.80 0.86 15 Filtration Tank (F-03) 0.00 - 0.00 0.00 0.00 0.00 0.86 16 Mixer Setler (Ekstraction) (MS-03) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 17 Gung Sparator I (F-04) 0.00 - 0.00 0.00 0.00 0.00 0.86 18 Gung Sparator I (F-05) 0.00 - 0.00 0.00 0.00 0.00 0.86 19 Mixer Setler (Stripping) (MS-05) 3.00 C 3.60 5.00 3730.00 4.34 0.60 0.86 20 Mixer Setler (Scrubbing) (MS-06) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 21 "Tangki Pengen-dapan" (T-05) 1.00 C 1.20 1.50 1119.00 1.30 0.67 0.86 22 Centrifuges (F-06) 40.00 C 48.00 50.00 37300.0 0 43.37 0.80 0.86 23 Rotary Kiln (H-01) 5.00 C 6.00 7.50 5595.00 6.51 0.67 0.86 24 Pump (P-01) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86

(9)

25 Pump (P-01) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 26 Pump (P-02) 3.00 C 3.60 5.00 3730.00 4.34 0.60 0.86 27 Pump (P-03) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 28 Pump (P-04) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 29 Pump (P-05) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 30 Pump (P-06) 1.00 C 1.20 1.50 1119.00 1.30 0.67 0.86 31 Pump (P-06) 3.00 C 3.60 5.00 3730.00 4.34 0.60 0.86 32 Pump (P-07) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 33 Pump (P-08) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 34 Pump (P-09) 1.00 C 1.20 1.50 1119.00 1.30 0.67 0.86 35 Pump (P-10) 4.00 C 4.80 5.00 3730.00 4.34 0.80 0.86 36 Pump (P-11) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 37 Pump (P-12) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 38 Pump (P-13) 5.00 C 6.00 7.50 5595.00 6.51 0.67 0.86 39 Pump (P-14) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 40 Pump (P-15) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 41 Pump (P-16) 1.00 C 1.20 1.50 1119.00 1.30 0.67 0.86 42 Pump (P-17) 2.00 C 2.40 3.00 2238.00 2.60 0.67 0.86 43 Pump (P-18) 8.00 C 9.60 10.00 7460.00 8.67 0.80 0.86 TOTAL 241.50 289.80 322.00 240212 279.32

Pada Tabel 1 dapat dilihat bahwa semua beban bersifat kontinyu yang di dalam

tabel dinyatakan dengan huruf C yang berarti Continuous, hal ini merupakan permintaan

dari bagian proses. Total daya beban permintaan bagian proses sebesar 241,5 HP. Daya

motor aman untuk operasi harus dikalikan dengan faktor keamanan sebesar 1,2 sehingga

daya total aman motor sebesar 289,8 HP. Semua besar daya motor setelah dikalikan

dengan faktor keamanan kemudian disesuaikan dengan ketersediaannya di pasaran.

Total daya motor yang ada di pasaran sebesar 322 HP atau 240,212 kW apabila

dikonversi dalam watt dengan faktor pengali 746. Dengan cos phi yang diasumsikan

sebesar 0,86 maka daya motor total sebesar 279,32 kVA. Untuk beban lain seperti beban

instrumentasi dan penerangan diasumsikan sebesar 20% dari total daya motor sehingga

daya beban semuanya menjadi 334,8 kVA. Daya motor yang ada dipasaran dipilih

dengan pembulatan ke atas sehingga dapat dihitung faktor beban rata-rata sebesar 0,72.

Karena pengaruh faktor beban sebagai pengali dari beban total maka daya genset dapat

diketahui sebesar 241 kVA. Daya genset yang akan dipasang harus sekurang-kurangnya

sebesar 110% dari total beban sehingga daya genset yang diperlukan sebesar 266 kVA.

Daya genset ini harus disesuaikan dengan genset yang ada dipasaran yaitu sebesar 275

kVA.

(10)

3. Cara Pengoperasian

Cara pengoperasian genset didesain untuk keselamatan, kemudahan

pengoperasian dan kesiapan operasi mendadak. Pasokan daya listrik pada kondisi

normal berasal dari jaringan listrik dari PLN sedangkan genset dalam keadaan berhenti

dan siap untuk dioperasikan. Jika pasokan daya listrik PLN mati, genset akan

dihidupkan secara otomatis oleh Automatic Main Failure (AMF) dan pengalihan saklar

normal dan emergensi dilakukan oleh Automatic Transfer Switch (ATS) dan mensuplai

beban tertentu hingga pasokan daya dari PLN normal kembali.

Mode pengoperasian genset didesain untuk keselamatan dan kemudahan

operasi yaitu sebagai berikut :

3.1. Mode Otomatis

Ketika pasokan listrik PLN gagal, genset akan dihidupkan secara otomatis

oleh AMF.

3.2. Mode Manual

Mode kontrol manual dilakukan dari panel kontrol generator dan panel sinkron

diswitchgear.

3.3. Mode Pemeliharaan

Mode Pemeliharaan adalah proses starting dan pengoperasian genset tapi

tidak diperbolehkan disambungkan ke jaringan beban. Mode pemeliharaan ini

lebih ditujukan untuk mengontrol kondisi mekanis mesin dan memeriksa

peralatan listrik generator. Ketika mode operasi pemeliharaan ini sedang

dijalankan, pemutus outgoing milik genset didesain untuk secara otomatis

terbuka.

3.4. Penghentian Genset

Pada semua mode pengoperasian, genset didesain untuk dapat dihentikan

secara manual dari panel kontrol atau dari tombol stop pada panel kontrol dari

mesin.

4. Disain Generator

Konstruksi mekanis generator didisain untuk memenuhi spesifikasi sebagai

berikut:

a. Generator dibuat dengan konstruksi baja yang kuat.

b. Generator dilengkapi alat untuk tempat pengangkat pada bagian atas dan

harus dibuat sesuai dengan berat total generator yang dirakit.

(11)

c. Generator dilengkapi minimum dua terminal grounding, yaitu grounding untuk

sambungan bintang dan body.

d. Generator dikopel dengan mesin disel dan mampu menahan overspeed 20%

tanpa kerusakan.

e. Generator dilengkapi dua “roller bearing” jenis “self aligning” dengan kelas

vibrasi mengacu pada ISO 18016-1, 1995.

f.

Generator dilengkapi metoda pendinginan sesuai dengan IEC 60034.6.

g. Generator memiliki noise maksimum kurang dari 85 dB pada jarak satu meter

dari enclosure [5].

Vibrasi bearing generator tidak boleh melebihi 1.8 mm/s rms pada segala arah

ketika beroperasi pada kecepatan rating tak berbeban dan tak dikopel. Hal ini

sesuai dengan ISO 18016 tahun 1995 pada zona A yaitu getaran pada

permesinan yang baru dan kelas III yaitu pada penggerak utama ukuran besar

dengan pondasi bersifat rigit [6].

Bahan konduktor untuk belitan generator didisain dengan tembaga yang

memiliki tingkat isolasi kelas F maksimum 155

0

C sesuai dengan NEMA

MG1-12.43 tentang kelas isolasi. Kenaikan temperatur maksimum generator selama

operasi normal harus kelas B maksimum 105

0

C sesuai dengan NEMA 1-2003 Part

33. Belitan stator dihubungan bintang dan sistem penetralan dengan pembumian

solid [7].

5. Kelistrikan

5.1. Spesifikasi Kinerja

Genset dirancang untuk ketersediaan yang tinggi dan hanya beberapa sinyal

gangguan yang menyebabkan genset trip. Sinyal gangguan dari kondisi operasi

yang dapat mengakibatkan kerusakan total pada genset dalam waktu singkat

yang akan menyebabkan standby generator trip, sinyal tersebut adalah:

a. Beban lebih maksimum 412,5 kVA, sesuai dengan IEC 34-1 bahwa generator

harus mampu dibebani 1,5 kali beban dasar maksimum 30 detik.

b. Kecepatan lebih maksimum 114% dari kecepatan nominal genset 1500 rpm,

sehingga kecepatan genset tidak boleh lebih dari 1710 rpm, sesuai dengan IEC

60034-1.

c. Level minyak pelumas terlalu rendah, karena akan mengakibatkan kegagalan

pada sistem pelumasan mesin.

(12)

e. Level air pendingin terlalu rendah karena dengan berkurangnya air pendingin

akan mengakibatkan kegagalan pada sistem pendinginan mesin dan dapat

mengakibatkan kerusakan mesin.

Untuk pengaturan kecepatan putar genset didisain dengan governor

berakurasi tinggi. Kecepatan didesain untuk dapat diatur dari interval 95%

hingga 105% dari kecepatan dasar selama operasi normal. Antara kecepatan

putar, tegangan output dan frekuensi akan saling berhubungan. Jika ada

faktor lain yang mengakibatkan frekuensi dan tegangan tidak sesuai maka

diperlukan sedikit pengaturan kecepatan.

5.2. Pengatur tegangan otomatis

Pengatur tegangan otomatis atau Automatic Voltage Regulator (AVR) didesain

dengan jenis elektronik dan ditempatkan di panel kontrol genset.

6. Mesin Disel

Beberapa spesifikasi mesin disel yang penting antara lain:

a. Tipe mesin

: Multi-cylinder, turbocharged

b. Sistem pendinginan : tipe radiator

c. Pelumasan

: referensi pabrik

d. Enklosur

: IP 55 (kedap cuaca)

e. Governor

: electronis, kecepatan konstan

f.

Sistem start

: elektrik

Tipe mesin dipilih multi-cylinder dengan turbocharged yang diharapkan mesin

akan bekerja dengan getaran yang lebih halus dan kuat. Sistem pendinginan

denganradiator dipilih karena sistem ini lebih handal. Enklosur diharapkan dapat

memenuhi standar IP 55 yang kedap terhadap segala jenis cuaca. Governor

merupakan alat pengatur kecepatan agar mesin bekerja dengan kecepatan konstan

yang diatur secara elektronis. Sistem start dengan elektrik untuk memudahkan

pengoperasian.

Pengisian baterai didisain untuk mengembalikan ke baterai bermuatan penuh

dengan pengisian sendiri.

Sistem bakar terdiri dari beberapa tangki bahan bakar dengan kapasitas

bahan bakar untuk pengoperasian mesin disel selama 8 jam pada beban penuh.

Konsumsi bahan bakar untuk genset 275 kVA atau diasumsikan 288 kVA pada

beban penuh sebesar 62,75 liter per jam. Untuk pengoperasian 8 jam maka bahan

(13)

bakar yang harus disediakan sebesar 502 liter [9]. Spesifikasi genset dapat dilihat

pada Tabel 2.

Tabel 2. Spesifikasi genset

1. Referensi

General Specification and Discription of Electrical

System

Code dan Standard

: RPN.SD.01.01.80.12

: PUIL, IEC, ISO,NEMA, AS

2. Kondisi Lingkungan (asumsi)

Altitude

Temperatur udara

Kelembaban relatif

Area

Penempatan

Ketahanan cuaca

: Kurang dari 100 meter di atas pemukaan laut

: Maksimum 40°C, minimum 18°C (asumsi)

: Maksimum 95%

: Aman dari banjir dan kebakaran

: Di dalam ruang

: Duty S1

3. Tegangan

Kapasitas

Tegangan

Phase

Frekuensi

: 275 kVA

: 380 Volt ± 5 %

: 3 phase

: 50 Hz ± 2 %

4. Cara Pengoperasian

Alih daya

Starting

: Sistem interlok otomatis

: Elektrik (manual dan otomatis)

5. Generator

Kapasitas

Konstruksi

Kebisingan

Vibrasi bearing

Bahan konduktor

Kelas isolasi

Kenaikan temperatur

Beban maksimum

Kecepatan nominal

Kecepatan maksimum

Pengatur tegangan

Pembumian

: 275 kVA

: Baja

: Maksimum 85 dB

: Maksimum 1,8 mm/s rms

: Tembaga

: F (maksimum 155

0

C)

: B (maksimum 105

0

C)

: 412,5 kVA

: 1500 rpm

: 1710 rpm

: Elektronis dengan Automatic Voltage Regulator (AVR)

: Solid

6. Mesin Disel

Tipe

Sistem pendingin

Pelumasan

Enklosure

Governor

Sistem start

Pengisian batere

Bahan bakar

Ketahanan operasi

: Multi-cylinder, turbocharged

: Tipe radiator

: Referensi pabrik

: IP 55 (kedap cuaca)

: Electronis, kecepatan konstan

: Elektrik

: Pengisian sendiri

: Solar

(14)

5. KESIMPULAN

Telah dibuat spesifikasi generator disel set pada desain dasar pabrik yellow cake.

Spesifikasi terpenting diantaranya:

1. Referensi yang telah sesuai dengan dokumen General Specification and Description of

Electrical System pada desain dasar pabrik yellow cake, kode dan standard umum

kelistrikan.

2. Kondisi lingkungan diasumsikan di daerah dekat pantai sesuai dengan kondisi di

Indonesia.

3. Tegangan keluaran, sesuai dengan tegangan listrik Indonesia 380, 3 phase, 50 Hz.

4. Cara Pengoperasian, secara manual dan otomatis

5. Generator, 1500 rpm, 275 KVA

6. Mesin Disel, Multi-cylinder-turbocharger, tipe radiator untuk operasi darurat selama 8

jam.

6. DAFTAR PUSTAKA

1. BAMBANG GS, Ir, MSc.,Program manual, Basic Desain Pabrik Yellow Cake dari

Uranium Hasil Samping Pabrik Asam Fosfat, PRPN-BATAN, 2012.

2. YAN BONY M. Ir., M.Eng., Spesifikasi Listrik Umum, Basic Desain Pabrik Yellow Cake

dari Uranium Hasil Samping Pabrik Asam Fosfat, PRPN-BATAN, 2012.

3. CATERPILLAR,

Disel

Generator

Set,

http://www.bokuk.co.kr/diesel-generator-set/doosan.html

, diunduh tanggal 8-11-2013.

4. ENGGAR T. SANTOSA, MARADU SIBARANI, SURIPTO, Rancangan Dasar

Automatic Main Failure dan Automatic Transfer Switch untuk Ruang Pertemuan

Gedung 71, Prosiding Pertemuan Ilmiah Rekayasa Perangkat Nuklir, PRPN-BATAN,

2011.

5. ANNONIMOUS, National Standard for Accupational Noise-NOHSC-1007, Australia,

2000.

6. DHANI PRIATMOKO, TAUFIK FAJAR NUGROHO, Analisa Getaran dan Sistem

Perporosan Pada Reduksi Gear KM. Kumala, Paper, Fakultas Teknologi Perkapalan,

ITS, 2002.

7. ANNONIMOUS, NEMA, Insullation Classes,

http://www.engineeringtoolbox.com/nemainsulation-classes-d_734.html

,

diaksestanggal 2 April 2002.

(15)

8. Interatom GMBH, Diesel Emergency Sets, BRV 10/20/30 System Specification, 1986.

9. ANNONIMOUS,

http://www.perfectfuel.ca/pdf/Diesel%20Consumption%20Litres%2012092009.pdf

,

diakses tanggal 18 November 2013.

TANYA JAWAB

Pertanyaan:

1. Untuk menentukan spesifikasi seharusnya dalam makalah dicantumkan cara

menghitung beban genset sehingga diperoleh spesifikasi dari genset. Bagaimana

pendapat anda? (Bambang Galung Susanto)

2. Untuk membedakan antara uranium premier dan uranium skunder. Yang disebut

uranium premier adalah uranium yang langsung dari tambang dengan konsentrasi >

3000 ppm. Sedang uranium sekunder adalah uranium yang berasal dari batuan (fosfat)

dengan kandungan maksimum 200 ppm. (Bambang Galung Susanto)

3. Bagaimana cara memelihara generator emergency? (Hafni L)

4. Jumlah bahan bakar yang diperlukan tolong dihitung dan ditambahkan. (Hafni Lissa N.)
